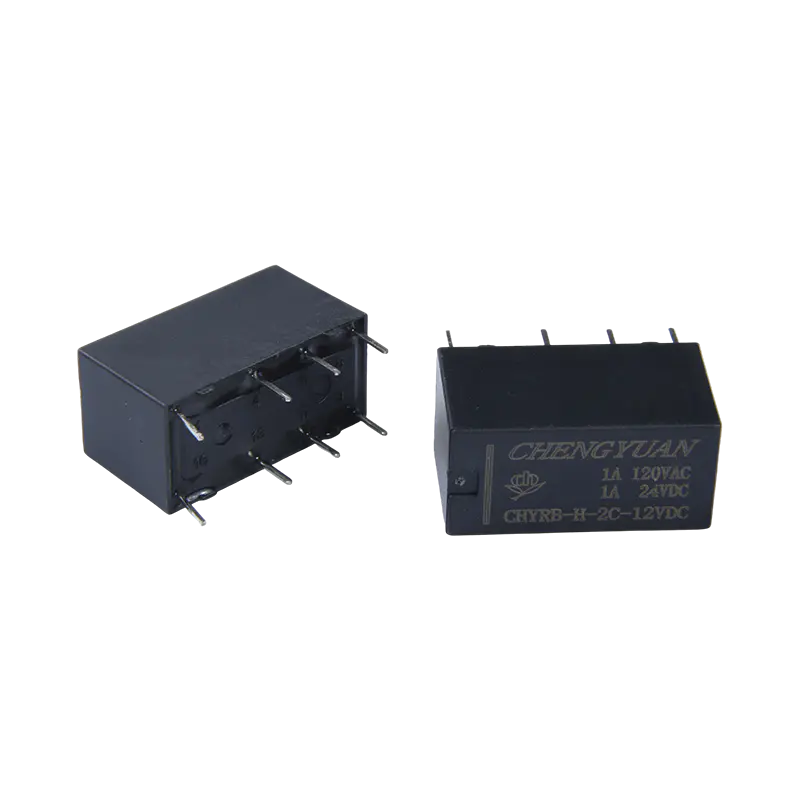

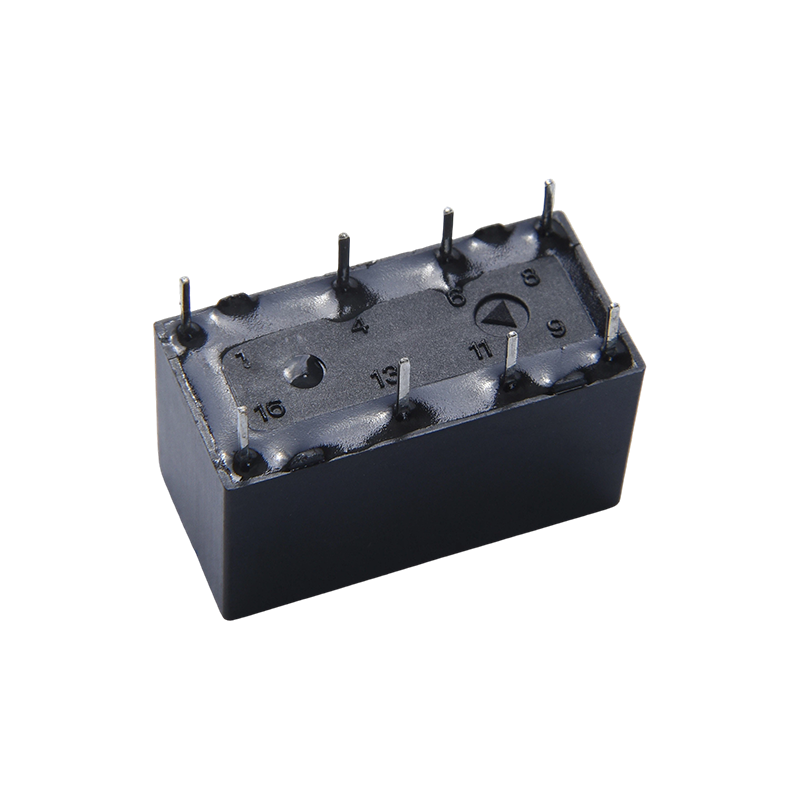

Főbb jellemzők
Alacsony érintkezési ellenállás: Az érintkezők anyagai és szerkezete kis jelekre van optimalizálva, így biztosítva a hosszú távú stabil vezetőképességet és csökkentve a jel csillapítását.
Magas leválasztási feszültség: A tekercs és az érintkezők közötti magas szigetelési feszültség hatékonyan akadályozza meg a jelek áthalását és a külső interferenciát.
Gyors válasz: Az elektromágneses rendszer kialakítása előnyben részesíti a működési sebességet, teljesítve a kommunikációs berendezésekben a gyors jeltovábbítás és kapcsolás időzítési követelményeit.
Hosszú elektromos élettartam: Kiváló érintkezési tartósságot biztosít névleges terhelés mellett, biztosítva a berendezés hosszú távú megbízhatóságát.
Fő alkalmazások
Kommunikációs berendezések: Jelkapcsolásra vagy teljesítményvezérlésre szolgálnak hálózati kapcsolókban, bázisállomásokon és egyéb berendezésekben az áramkör be- és kikapcsolására.
Irodai berendezések és számítógép-perifériák: Például nyomtatók, szkennerek vagy UPS tápegységek, amelyek a fő áramkör indítását és leállítását vezérlik a relén keresztül.
Biztonsági riasztórendszerek: A riasztóáramkörök kapcsolóelemeként reagál a vezérlőjelekre riasztások kiváltására vagy más eszközök aktiválására.
Orvosi berendezések: Kihasználja elektromos leválasztási jellemzőit a betegek és a berendezések biztonságának biztosítására, stabilan működik diagnosztikai műszerekben vagy felügyeleti berendezésekben.
Ipari automatizálás: Egyes modellek PLC-rendszerekhez vagy motorvezérléshez alkalmasak, lehetővé téve a kompakt elrendezést a PCB forrasztási telepítésével.
Kapcsolatfelvételi adatok lehetőségre
| Írja be | CHYRB |
| Kapcsolatfelvételi anyag | Ezüstötvözet |
| Érintkezési ellenállás | Max. 100 mΩ (1A 16VDC-nél) |
| Névleges terhelés (rezisztív terhelés) | 1A 120 VAC |
| Max. váltóáram | 2A |
| Max. kapcsolási feszültség | 277VAC |
| Max. kapcsolóáram | 554VA |
| Min. kapcsolási terhelés | 6V 1A |
| Jellemzők |
| Működési idő (névleges tekercsfeszültség mellett) | 7 ms max. (nincs dióda) |
| Kiadási idő | 4 ms max. (nincs dióda) |
| Szigetelési ellenállás | Min. 1000 MΩ (500 VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: 750VAC, 50/60Hz 1 percig |
| A tekercs és az érintkező között: 1000 VAC, 50/60 Hz 1 percig |
| Rezgésállóság | Pusztító | 10-55 Hz, 1,5 mm-es dupla amplitúdóval |
| Funkcionális | 10-55 Hz, 1,5 mm-es dupla amplitúdóval |
| Ütésállóság | Funkcionális | 10G min |
| Pusztító | 10G min |
| Kitartás | Mechanikai tartósság (10800op./h) | 10 000 000 op. (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 100 000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 85 ℃ (nincs páralecsapódás) |
| Súly | Kb. 4,6 g |
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercs ellenállás ±10% (Ω) | Névleges operating hatalom | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 3 | 50 | 60 | Körülbelül 0,15 W | a névleges 75%-a feszültség | a névleges 5%-a feszültség | a névleges feszültség 130%-a |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Körülbelül 0,20 W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Körülbelül 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
A fent látható adatok kezdeti értékek. Ne alkalmazza a maximálisan megengedhető feszültséget a tekercsen 10 percnél tovább, hogy elkerülje a harmadik tekercs túlmelegedését.

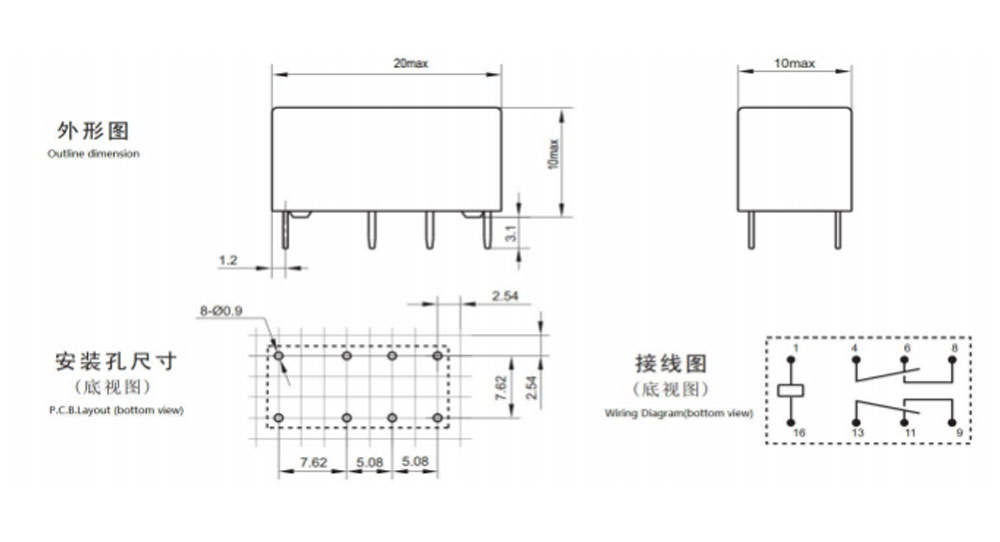

Vázlat mérete, Bekötési rajz, NYÁK elrendezés (Mértékegység:mm)

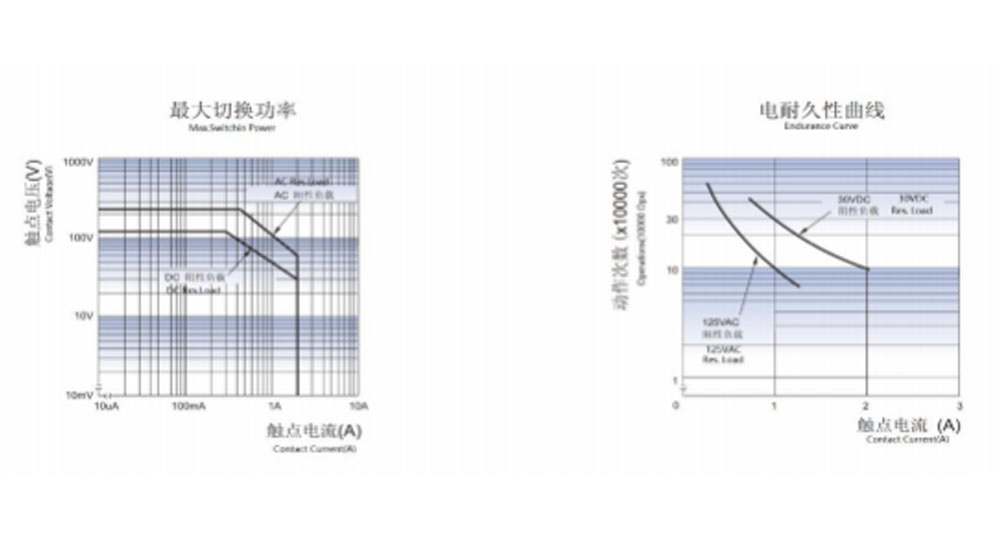

Jellegzetes cuves
Rendelési információk
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1: Típus: CHYRB
2: Pólusok száma: 2-2 pólus
3: Kapcsolattartási megállapodás: C C-től; H A-tól; B B-től
4: Névleges feszültség: 3,5,6,9, 12, 18,24,48VDC
5: Ház színe, Y-sárga; H-fekete; L-kék
6: Tekercs Pwor: D-0,36W H-0,2W
7: Védőszerkezet: S-Flux-álló,
SH – Lezárt típusú, mosható
8: Speciális paraméter: Nincs szabványos típus
Betű vagy szám – Különleges követelmény
A fluxusbiztos relék nem használhatók olyan szennyező anyagokkal környezetben, mint a H2S, SO2, NO2, por stb.
Víztisztítás vagy felületkezelés nem javasolt, miután a fluxusbiztos relék a NYÁK-ra szerelték.
Egy személyre szabott speciális utótag áll rendelkezésre, miután a CHENGYUAN kiértékelte.
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Nem tudtuk minden lehetséges alkalmazáshoz értékelni az összes teljesítményt és minden paramétert. Így a felhasználóknak megfelelő helyzetben kell lenniük a választáshoz
Saját felhasználásra alkalmas termék. Zárt relék esetén a telepítés és tisztítás után használat előtt nyissa ki a tokban lévő szellőzőnyílást. Ha bármilyen kérdése van, kérjük, forduljon Chengyuanhoz a műszaki szolgáltatásokért. A használandó termék meghatározása azonban a felhasználó felelőssége.
