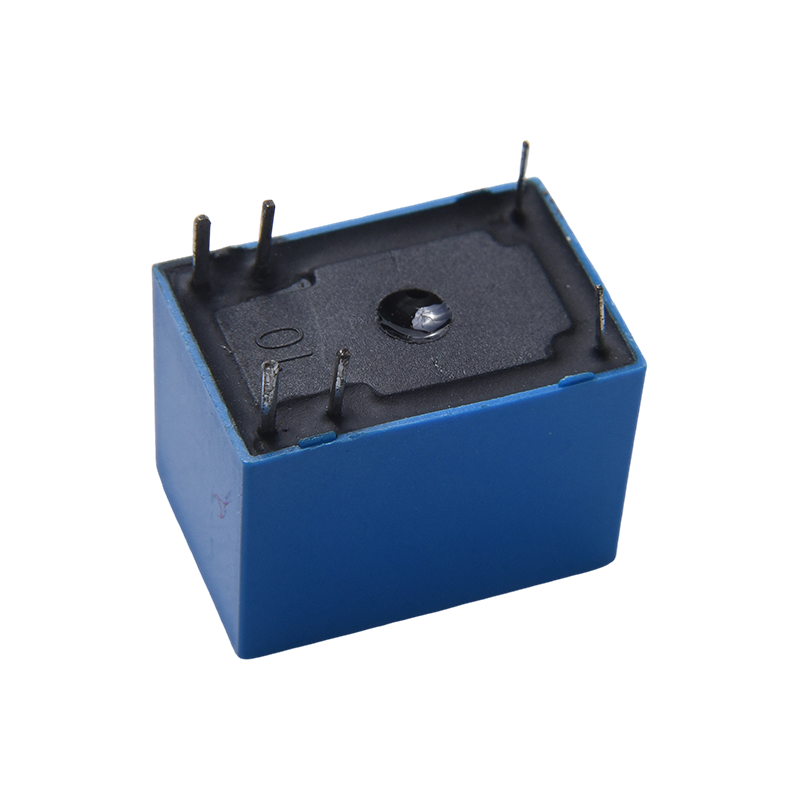

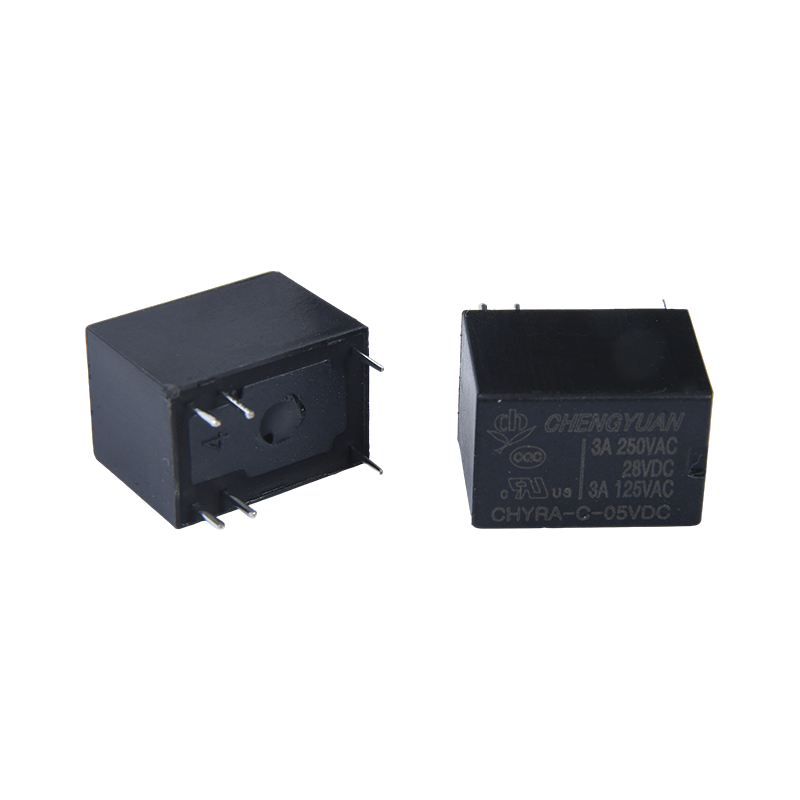

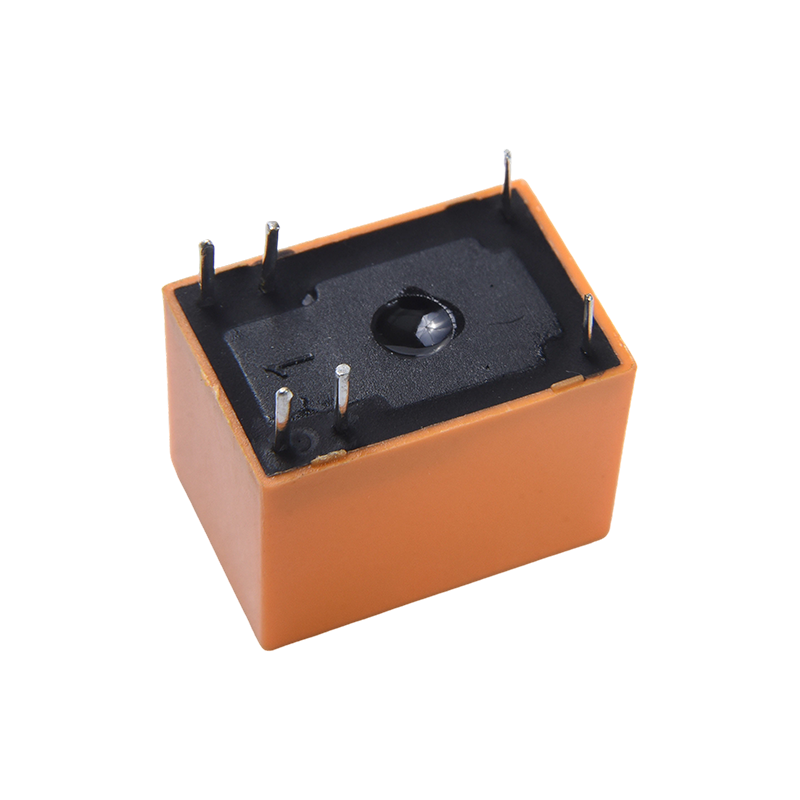

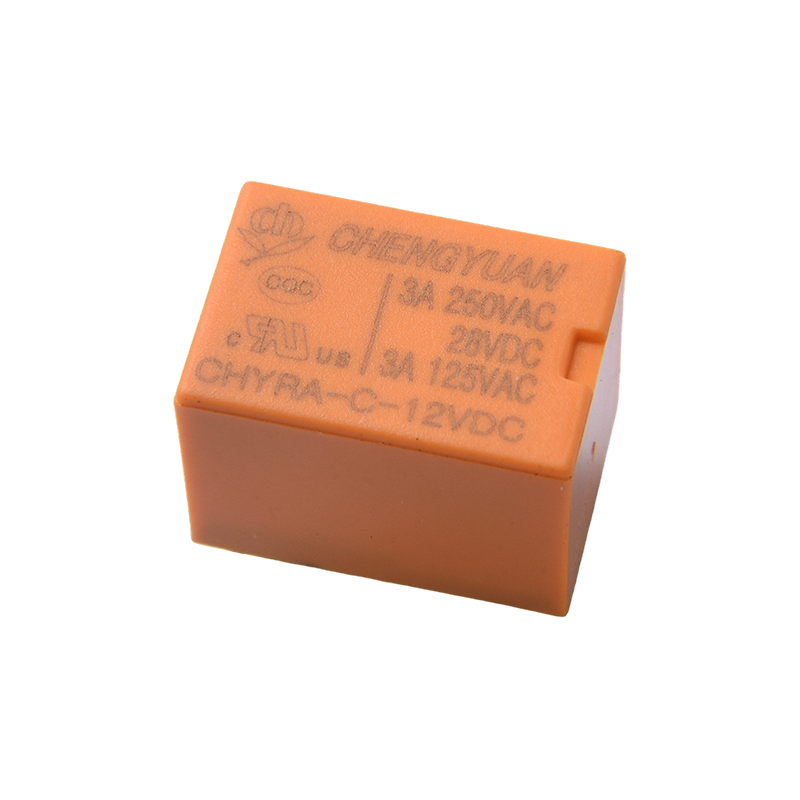

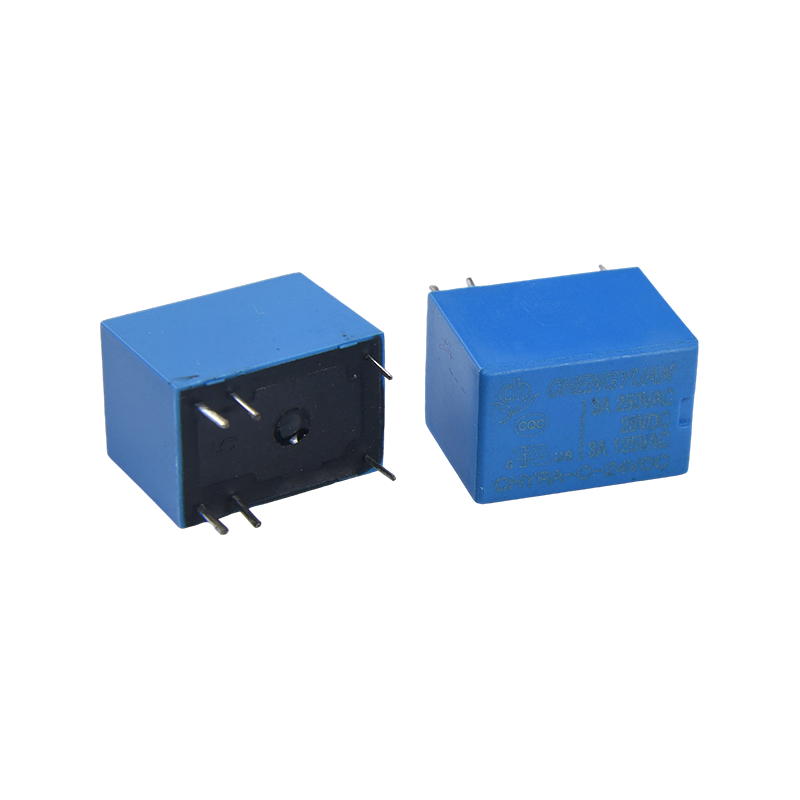

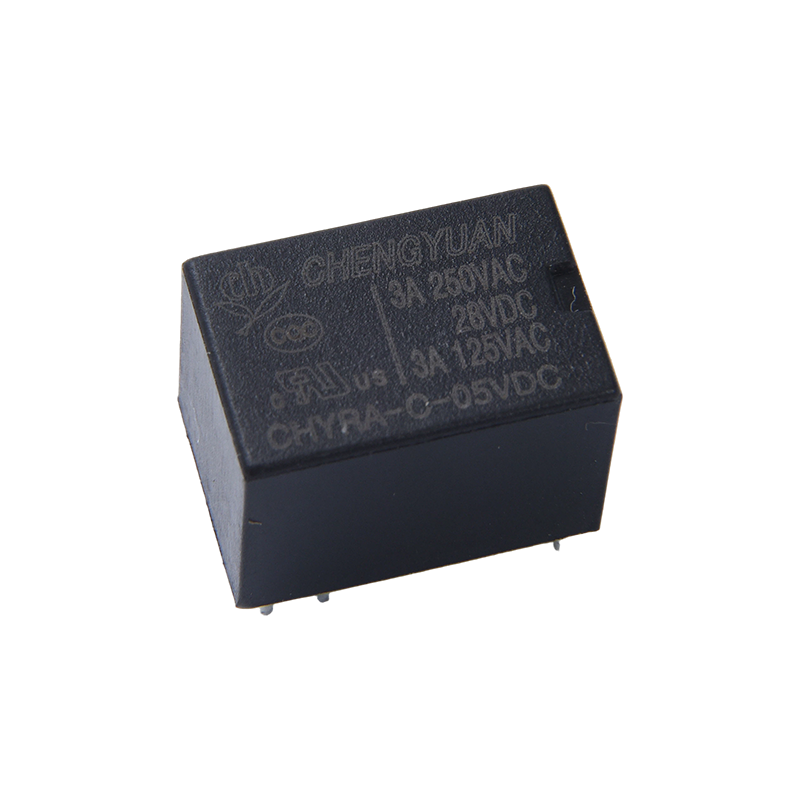

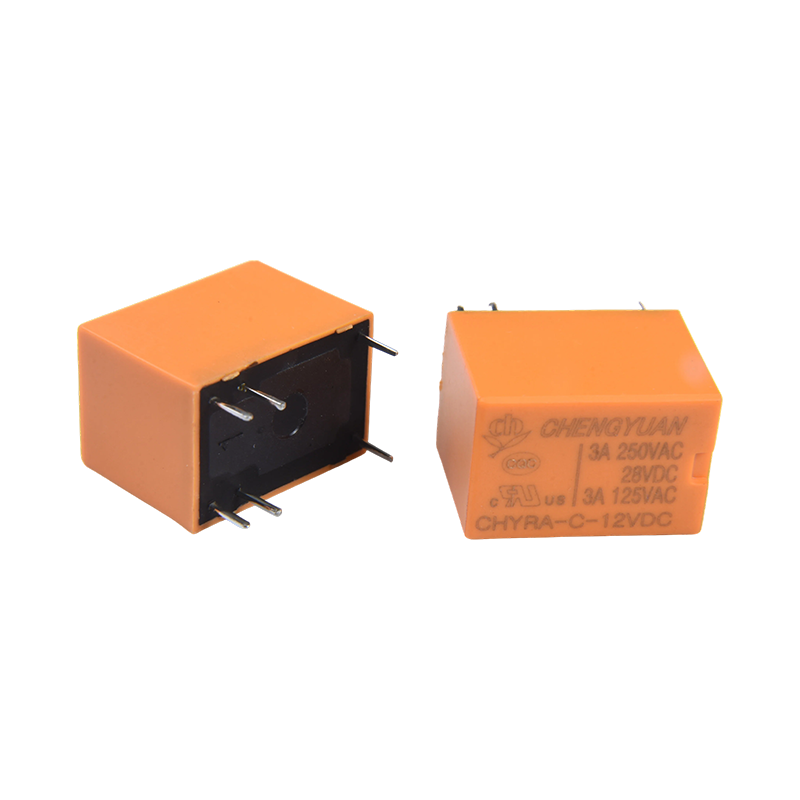

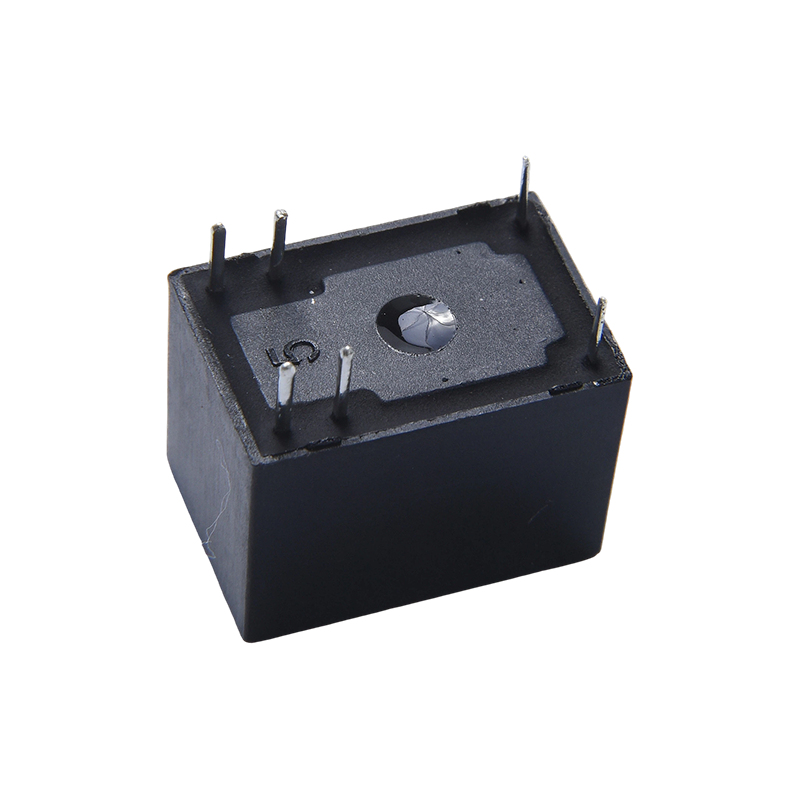

Termékjellemzők:
Nagy érintkező kapcsolási kapacitás: A szabványos 3A terhelés mellett az érintkezők akár 16 amperig támogatják a kapcsolást, így képesek kezelni az áramkörökben jelentkező pillanatnyi nagy áramigényeket.
Ultra-alacsony energiafogyasztás: A tekercs energiafogyasztása mindössze 0,2 W, ami jelentősen csökkenti a rendszer energiafogyasztását, így alkalmas elemes vagy alacsony fogyasztású eszközökhöz.
Nagy dielektromos szilárdság: A nagy dielektromos szilárdság megbízható elektromos leválasztást biztosít a bemeneti és kimeneti áramkörök között, védve a későbbi vezérlőáramköröket.
Kompakt kialakítás: A miniatürizált szerkezet optimalizálja a helykihasználást, alkalmas nagy sűrűségű nyomtatott áramköri lapokra való szereléshez.
Kiterjedt tanúsítási szabványok: CQC és UL tanúsítvánnyal rendelkezik, megfelel a nemzetközi biztonsági szabványoknak, biztosítja a termék minőségét és megfelelőségét.
Rugalmas tekercsfeszültség: A tekercsfeszültségek széles skáláját biztosítja 3 VDC és 48 VDC között, könnyen adaptálható a különböző vezérlőáramköri feszültségekhez.
Tipikus alkalmazások:
Ipari automatizálás: Motorok, mágnesszelepek és különféle automatizálási műszerek vezérlésére szolgál, jelleválasztás és áramkör kapcsolás elérésére.
Intelligens otthon: Alkalmazható világításvezérlésben, függönymotor-vezérlésben és más forgatókönyvekben, mint az alacsony fogyasztású vezérlés alapvető összetevője.
Biztonsági rendszerek: Beléptető- és mágneses zárvezérlő egységekben használják az ajtózár állapotának észlelésére és a vezérlés átkapcsolására.
Kommunikációs berendezések: Alkalmas kapcsolókhoz és egyéb kommunikációs eszközökhöz, amelyek felelősek a jeltovábbításért, védelemért és leválasztásért.
Áramkörvédelem: Leválasztja a nagy áramokat vagy nagyfeszültségeket a vezérlőáramkörökben, hogy megakadályozza az interferenciát és az érzékeny alkatrészek károsodását.
| Írja be | CHYRA |
| Kapcsolatfelvételi anyag | Ezüstötvözet |
| Érintkezési ellenállás | Max. 100 mΩ (1A 16VDC-nél) |
| Névleges terhelés (rezisztív terhelés) | 3A/12V0AC |
| Max. váltóáram | 3A |
| Max. kapcsolási feszültség | 125VAC |
| Max. kapcsolóáram | 360VA |
| Min. kapcsolási terhelés | 6V 1A |
Jellemzők
| Működési idő (névleges tekercsfeszültség mellett) | 10 ms max. |
| Kiadási idő | 4 ms max. |
| Szigetelési ellenállás | Min. 1000 MΩ (500 VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: 500 VAC, 50/60 Hz 1 percig |
| A tekercs és az érintkező között: 750 VAC, 50/60 Hz 1 percig |
| Rezgésállóság | Pusztító | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Funkcionális | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Ütésállóság | Funkcionális | 10G min |
| Pusztító | 10G min |
| Kitartás | Mechanikai tartósság (10800 op./h) | 10000000 művelet (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 100 000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 85 ℃ (nincs páralecsapódás) |
| Súly | kb. 3,7 g $ $ |
| Tekercsadatok (20 ℃-on) |
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercs ellenállás ±10% (Ω) | Névleges operating hatalom | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 3 | 120 | 25 | Körülbelül 0,36 W | a névleges 75%-a feszültség | a névleges 5%-a feszültség | a névleges feszültség 130%-a |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Körülbelül 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
A fent látható adatok kezdeti értékek. A tekercs túlmelegedésének elkerülése érdekében ne alkalmazzon 10 percnél tovább a megengedett legnagyobb feszültséget a tekercsre.

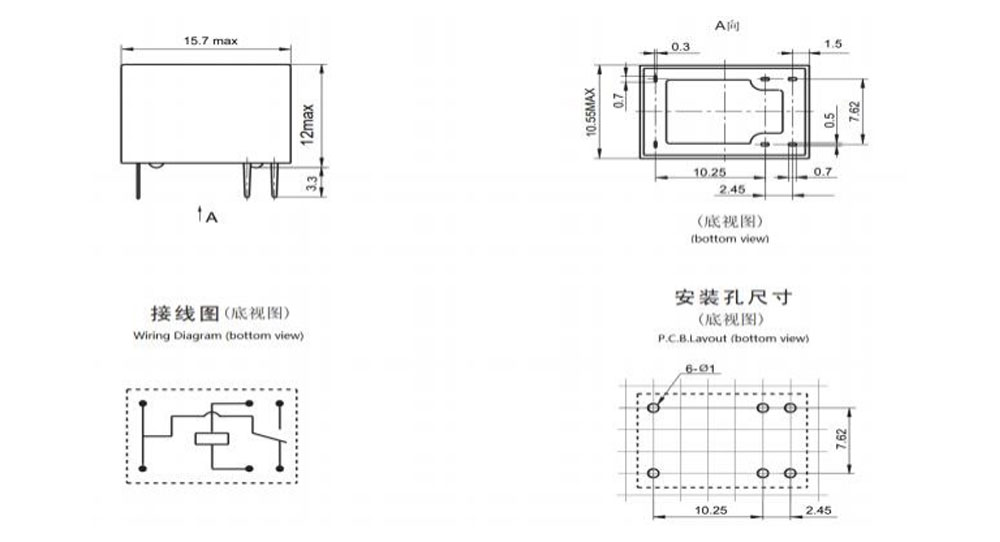

Vázlat mérete, Bekötési rajz, NYÁK elrendezés (Mértékegység: mm)

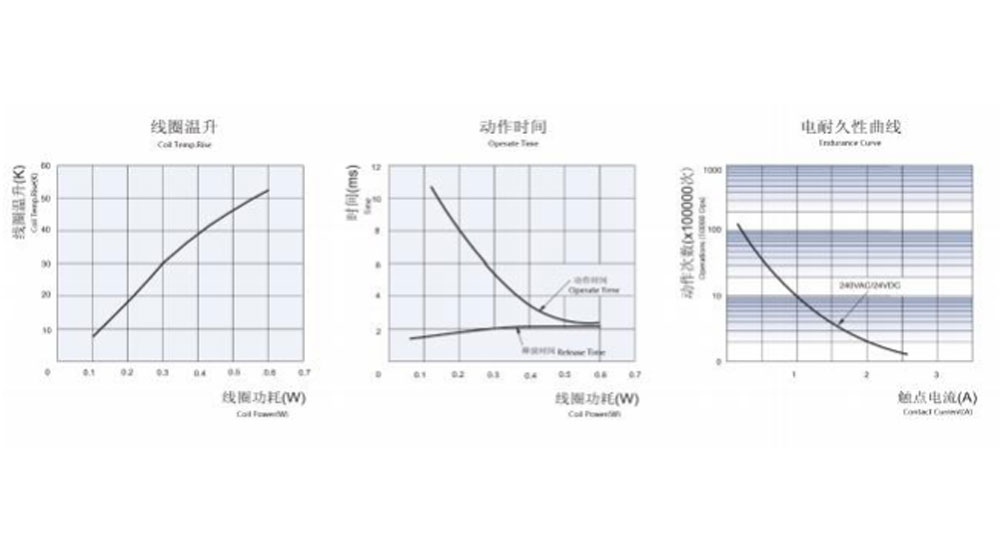

Jellegzetes görbék
Rendelési információk
CHYRA - C - 12VDC - H - D - T - XX
1 2 3 5 7
1: Típus: CHYRA
2: Kapcsolatfelvételi megállapodás: C Fom C ; H A-tól; B B-től
3: Névleges feszültség: 3,5,6,9,12,24VDC
4: Ház színe: H-fekete; L-kék, Y-sárga
5: Tekercs Pwor: D-0,36W L-0,2W
6: Védőszerkezet: S-Flux-álló,
SH-záras típusú, mosható
7: Speciális paraméter: nulla szabványos típus
Betű vagy szám – Különleges követelmény
A fluxusálló relék nem használhatók olyan környezetben, ahol olyan szennyező anyagok vannak, mint a H2S, SO2, NO2, por stb.
A víztisztítás vagy a felületkezelés nem javasolt, miután a folyósító relék a nyomtatott áramköri lapra vannak szerelve.
Személyre szabott speciális utótag áll rendelkezésre, miután a CHENGYUAN kiértékelte.
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Nem tudtuk értékelni az összes teljesítményt és az összes paramétert minden lehetséges alkalmazáshoz. Így a felhasználóknak a megfelelő helyzetben kell lenniük a választáshoz
saját alkalmazásukhoz megfelelő termék. Zárt relék esetén a telepítés és a tisztítás után használat előtt nyissa ki a szellőzőnyílást a tokban. Ha bármilyen kérdése van, forduljon a Chengyuanhoz műszaki szolgáltatásokért. Azonban a felhasználó felelőssége a meghatározza mely terméket kell használni.
