Miben más a reteszelő relé?

A reteszelő relé a tekercs feszültségmentesítése után tartja érintkezési helyzetét, mechanikus retesz vagy állandó mágnes segítségével fenntartja az állapotot folyamatos áramellátás nélkül. Ez a meghatározó különbség a szabványos relétől, amely állandó tekercsáramot igényel az érintkezők zárva tartásához. A mágneses reteszelő relé Ezt úgy éri el, hogy egy kis permanens mágnes segítségével tartja a helyén az armatúrát, miután egy rövid impulzus elmozdította azt, ami azt jelenti, hogy a tekercset csak egy pillanatra kell feszültség alá helyezni az állapotváltáshoz, nem pedig a teljes bekapcsolási ciklus alatt.

A gyakorlati eredménye a mágneses reteszelő relé A kialakítás jelentős mértékben csökkenti az átlagos teljesítményfelvételt, mivel a tekercs csak a rövid beállító vagy visszaállító impulzus alatt aktív. Ez különösen fontossá teszi a technológiát az akkumulátorral működő rendszerekben, a távmérő berendezésekben és minden olyan alkalmazásban, ahol a készenléti energiafogyasztás számít. Ez a cikk áttekinti a mért kapcsolási viselkedést, a teljesítmény-összehasonlítási adatokat és a szerkezeti kompromisszumokat, hogy tisztázza, hol kínálja a legvilágosabb előnyt a reteszelő relé.

Energiafogyasztás a relé típusok között

A leginkább mérhető haszna a reteszelő relé az átlagos energiafogyasztásban jelenik meg egy tipikus munkaciklus alatt. Az alábbi vízszintes oszlopdiagram összehasonlítja a tekercs teljesítményfelvételét négy relékategóriában egy olyan forgatókönyv szerint, ahol az érintkező hosszabb ideig egy helyzetben marad a kapcsolási események között. A szabványos, nem reteszelő relének az érintkező zárt állapotának teljes időtartama alatt a tekercs áramát kell tartania, míg a mágneses reteszelő relé csak abban a pillanatban vesz áramot, amikor állapotát megváltoztatja. A különbség drámaivá válik a tartási idő növekedésével, ami pontosan az a forgatókönyv, amely a leginkább releváns a valós vezérlési és mérési alkalmazásokhoz, ahol a relé órákig vagy napokig egy helyzetben maradhat.

24 órás tartási idő alatt a mágneses reteszelő relé hozzávetőlegesen rajzol Átlagosan 2 mW, szemben egy szabványos relé körülbelül 420 mW-tal azonos érintkezési pozíciót tartva, a különbséget teljes mértékben az okozza, hogy a reteszelő kialakításnak csak a rövid kapcsolóimpulzus alatt van szüksége áramra. Ez a rés a tartási idő növekedésével csak nő, ezért a reteszelő technológiát olyan gyakran írják elő a távoli vagy akkumulátoros berendezésekhez.

Impulzus viselkedésének váltása ismételt műveletek során

Mert a mágneses reteszelő relé rövid impulzusra támaszkodik az állapot megváltoztatásához, az impulzusválasz időbeli konzisztenciája éppúgy számít, mint a készenléti energiamegtakarítás. Az alábbi vonaldiagram nyomon követi a relé megbízható működtetéséhez szükséges minimális impulzusidőtartamot a kapcsolási élettartam teszt öt szakaszában, a korai 50 000 művelettől az 1 millió műveletig. A szükséges impulzusszélesség enyhe növekedése várható, mivel a mechanikus retesz és a mágneses alkatrészek kisebb kopást tapasztalnak, de a trendnek fokozatosan kell maradnia, nem pedig hirtelen ugrásnak. Ebben a tesztben az impulzus szükséges időtartama csak szerényen növekszik a teljes millió ciklus tartományában, ami azt jelzi, hogy a mágneses retesz megtartja a megbízható tartóerőt a tipikus szervizintervallumokon túl is.

A szükséges impulzus időtartama durván változik 6 ms 50 000 ciklusnál körülbelül 11 ms 1 millió ciklusnál Ez a változás kényelmesen a hajtásáramkör tervezési határán belül marad, a legtöbb vezérlőrendszer reteszelő reléhez rendel. Ez a kiszámítható, fokozatos mintázat az állandó mágneses reteszteljesítmény erős mutatója, nem pedig az idő előtti mechanikai kopás.

Ahol a legtöbbször alkalmazzák a reteszelő reléket

Az energiahatékonyság a reteszelő relé természetesen olyan alkalmazásokra utal, ahol a készenléti áram ugyanolyan fontos, mint a kapcsolási teljesítmény. Az alábbi függőleges sávdiagram a használat általános megoszlását mutatja a gyakori alkalmazáskategóriák között, összesített mezőminták alapján. Az intelligens mérő- és távfelügyeleti berendezések nagy előnnyel vezetnek, ezt követik az akkumulátoros beléptetőrendszer, a napelemes és megújuló energiaforrások, valamint az ipari berendezések, ahol az alacsonyabb átlagos áramerősségből származó hőtermelés csökkenése szintén jelentős másodlagos előny.

Az intelligens mérés és a távfelügyelet nagyjából A tipikus telepítés 35%-a , amely közvetlenül illeszkedik az előző részben tárgyalt közel nulla készenléti áramfelvételhez. Az akkumulátoros beléptetőrendszerek szorosan követik egymást, mivel a mágneses reteszelő relé korlátlan ideig tarthat zárolt vagy feloldott állapotot anélkül, hogy lemerítené az akkumulátort a váltási események között.

Reteszelő relé a szabványos reléhez képest a kulcsméretek között

A radardiagram megkönnyíti a teljes kompromisszumot a között mágneses reteszelő relé és egy szabványos nem reteszelő relé, mivel egyszerre több dimenziót ábrázol, nem pedig mindent egyetlen számra redukál. Az alábbi táblázat összehasonlítja mindkét relétípust a készenléti energiahatékonyság, a vezérlőáramkör egyszerűsége, az állapotmegtartási megbízhatóság, a kapcsolási sebesség és a mechanikai bonyolultság tekintetében. A reteszelő relé sokkal tovább nyújtja a készenléti hatékonyságot és az állapotmegtartást, míg a szabványos relé a vezérlőáramkör egyszerűségét, mivel nem igényel külön beállítási és visszaállítási hajtáslogikát. Pontosan ez a kompromisszum az oka annak, hogy a kettő közötti választás gyakran azon múlik, hogy az energiahatékonyság vagy a meghajtó egyszerűsége számít-e jobban egy adott kialakításnál.

A diagram megerősíti, hogy a reteszelő relé az erősebb választás, amikor a készenléti teljesítmény és az állapot megőrzése a legfontosabb, míg a szabványos relé egyszerűbb meghajtása az alapvető vezérlőáramkörről. Egyik lehetőség sem jobb általánosan; a döntés attól függ, hogy az alkalmazás az energiahatékonyságot vagy a minimális illesztőprogram-bonyolítást részesíti előnyben, és sok rendszertervezés végül mindkét relétípust használja ugyanazon a terméken belüli különböző alrendszerekhez.

Gyakorlati útmutató a mágneses reteszrelé meghatározásához

Meghatározva a mágneses reteszelő relé helyesen azzal kezdődik, hogy megerősíti, hogy az alkalmazás valóban profitál az állapotmegőrzésből folyamatos áramellátás nélkül. Az alábbi táblázat összefoglalja azokat a gyakorlati forgatókönyveket, ahol a reteszelő kialakítás jellemzően a megfelelő illeszkedés, valamint az esetek, amelyeket jobban szolgál egy szabványos relé.

Forgatókönyv-alapú kiválasztási referencia

A reteszelő relé kialakítása előtt néhány további ellenőrzés segít megerősíteni a hosszú távú alkalmasságot:

1. Győződjön meg arról, hogy a meghajtó áramkör megbízhatóan tudja szolgáltatni a szükséges beállítási és visszaállítási impulzusjellemzőket.
2. Ellenőrizze, hogy az alkalmazásnak egytekercses vagy kéttekercses reteszelési műveletre van szüksége.
3. Ellenőrizze az állapotmegtartási viselkedést várható vibráció vagy ütési körülmények között.
4. Tekintse át az érintkezők névleges értékét a kapcsolt áramkör tényleges terhelési áramához viszonyítva.
5. Tervezzen helyzetérzékelési módszert, ha a vezérlőrendszernek meg kell erősítenie a relé aktuális állapotát egy áramkimaradás után.

Precíziós gyártás a megbízható reteszelőteljesítmény mögött

A korábban tárgyalt stabil impulzus-idõtartam-görbe az állandó mágnes, az armatúra és a tekercsszerelvény konzisztens gyártásától függ. mágneses reteszelő relé . A mágnes erősségének vagy az armatúra beállításának változása eltolhatja a megbízható állapotváltáshoz szükséges minimális impulzusenergiát, ezért a szigorú folyamatszabályozás sokkal fontosabb a reteszelő kialakításoknál, mint az egyszerűbb szabványos reléknél. Az automatizált összeszerelés és a folyamat közbeni mágneses tesztelés segít abban, hogy a mágneses reteszrelé szoros tűréshatáron belül működjön a gyártási tételeken belül, támogatva a fenti kapcsolási élettartamadatokban bemutatott, előre látható hosszú távú viselkedést.

A folyamat-ellenőrzési lépések, mint például a mágneses fluxus tesztelése, az impulzus-válasz mintavételezés és a mechanikus ciklusellenőrzések szabványos gyakorlatok, amelyek alátámasztják a cikkben hivatkozott megbízhatósági adatokat. Azon mérnökök számára, akik a reteszelő relét nagy mennyiségben szerzik be, ezeknek a minőségellenőrző pontoknak a beszállítóval történő megerősítése gyakran ugyanolyan értékes, mint a közzétett adatlap specifikációinak áttekintése.

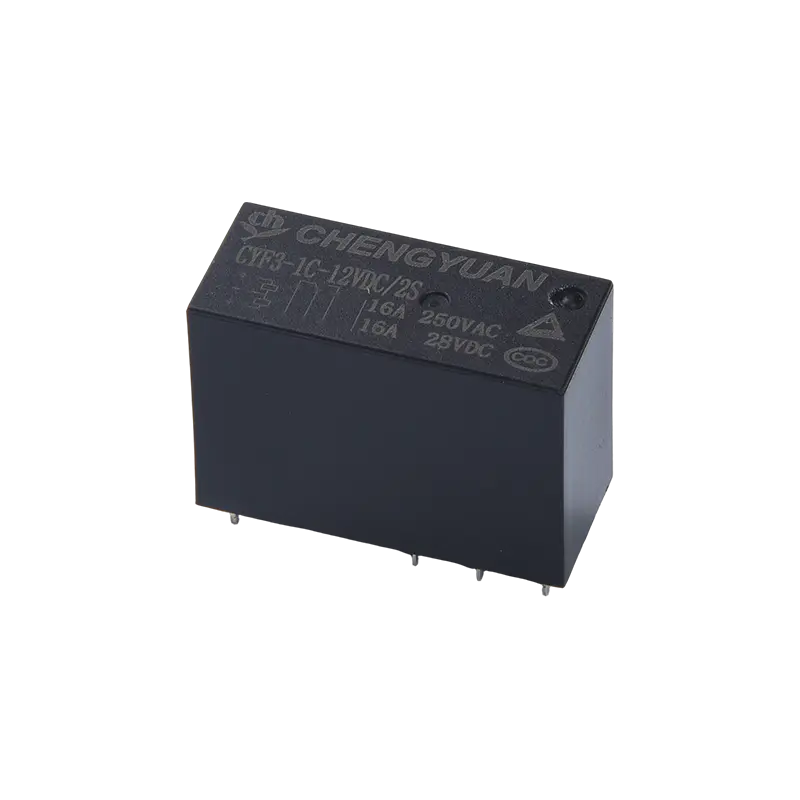

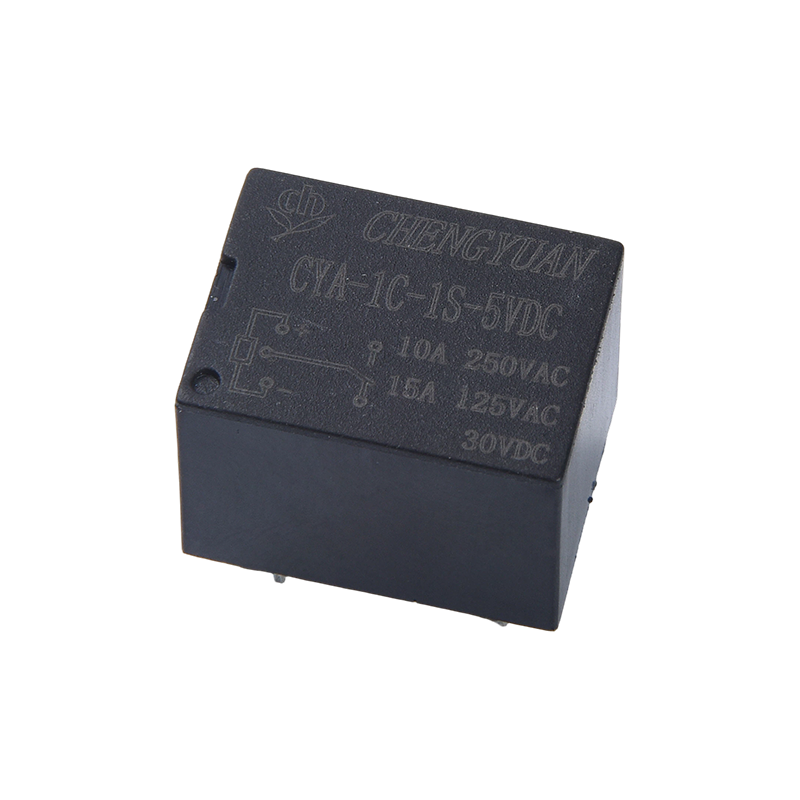

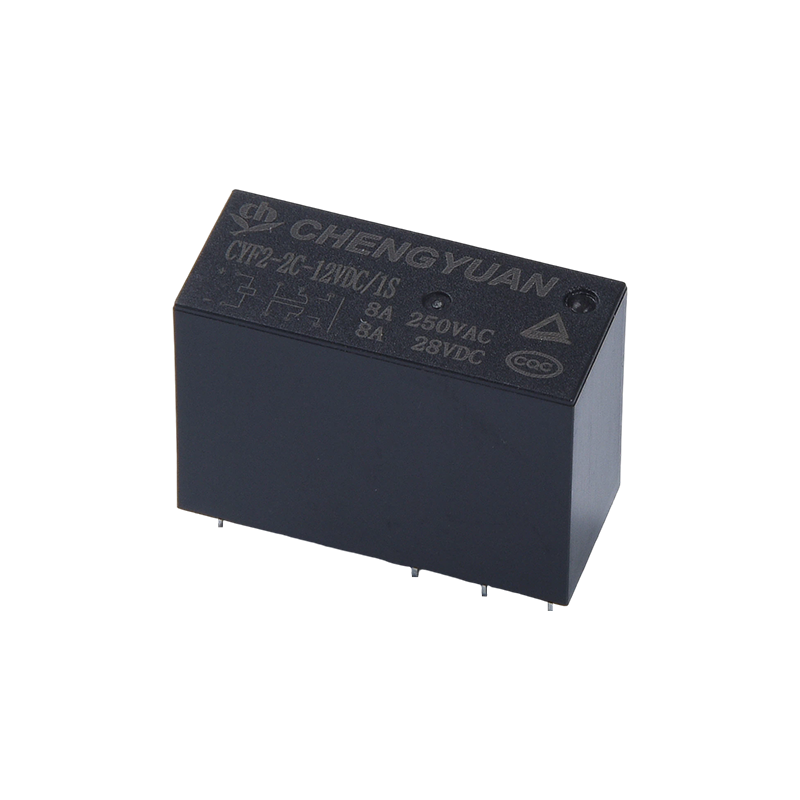

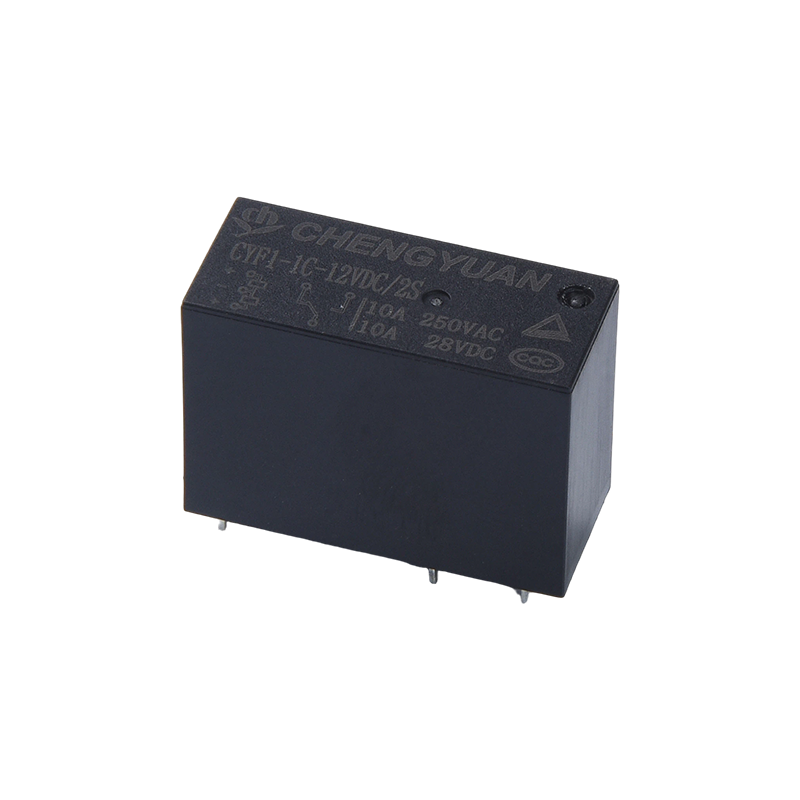

A Ningbo Chengyuan Chuangke Electronics Co., Ltd.-ről

A Ningbo Chengyuan Chuangke Electronics Co., Ltd. a Ningbo Yinzhou Chengyuan Electronic Device Factory leányvállalata. Szinte mélyen foglalkozom relégyártással 30 év , a cég professzionális gyártóként működik, integrálva a K+F-et, a termelést és az értékesítést reteszelő relé és a kapcsolódó kapcsolóelemek. Alapelvét, „az őszinteség mint alap, a minőség mint a lélek”, hatékony csapatmunka támogatja, amelynek célja a megbízható termékek hírneve kialakítása a hazai és a nemzetközi piacokon egyaránt.

A gyár bevezette az automatizált gyártóberendezéseket, kiváló minőségű anyagokat választ ki, és szigorú folyamatszabályozást alkalmaz a teljes gyártási láncban, hogy támogassa a kész egységek stabilitását és tartósságát. A hazai piacra alapozva a cég aktívan bővíti nemzetközi megjelenését, a minőségre és a becsületes kiszolgálásra való összpontosítása hozzájárult ahhoz, hogy elismertséget építsen ki az ügyfelek körében itthon és külföldön egyaránt. A folyamatos technológiai innovációtól vezérelve a Ningbo Chengyuan Chuangke Electronics Co., Ltd. az ipari korszerűsítések elősegítésén dolgozik, és arra törekszik, hogy megbízható partnere maradjon a mágneses reteszrelé megoldásokat beszerző szervezeteknek.

Gyakran Ismételt Kérdések

1. kérdés: Hogyan tartja meg a relé a pozícióját folyamatos tápellátás nélkül?

V1: Állandó mágnest vagy mechanikus reteszt használ, hogy az armatúrát a helyén tartsa egy rövid tekercsimpulzus után, így nincs szükség folyamatos áramra az érintkezési állapot fenntartásához.

2. kérdés: Mi a mágneses reteszrelé fő előnye az akkumulátoros rendszerekben?

2. válasz: Mivel a tekercs csak a rövid kapcsolóimpulzus alatt vesz fel áramot, a készenléti energiafogyasztás drámaian csökken egy olyan reléhez képest, amelynek feszültség alatt kell maradnia ahhoz, hogy megtartsa pozícióját.

3. kérdés: A mágneses reteszelő relé bonyolultabb meghajtóáramkört igényel?

3. válasz: Igen, általában beállítási és visszaállítási impulzuslogikára van szükség, nem pedig egyszerű folyamatos tekercsjelre, ami az áramkört bonyolultabbá teszi az energiamegtakarításért cserébe.

4. kérdés: Hogyan tudja a rendszer ellenőrizni a reteszelő relé aktuális állapotát áramkimaradás után?

V4: Sok konstrukció helyzetérzékelési módszert, például segédérintkezőt vagy visszacsatolójelet ad hozzá, így a vezérlőrendszer ellenőrizni tudja a relé állapotát, ha az áramellátás helyreáll.

5. kérdés: Mely gyártási tényezők befolyásolják leginkább a reteszelőrelé megbízhatóságát?

5. válasz: Az állandó mágneses szilárdság, a pontos armatúra-beállítás és a szabályozott tekercselés azok a kulcstényezők, amelyek meghatározzák, hogy a mágneses reteszrelé mennyire megbízhatóan kapcsolja át állapotát névleges élettartama alatt.
