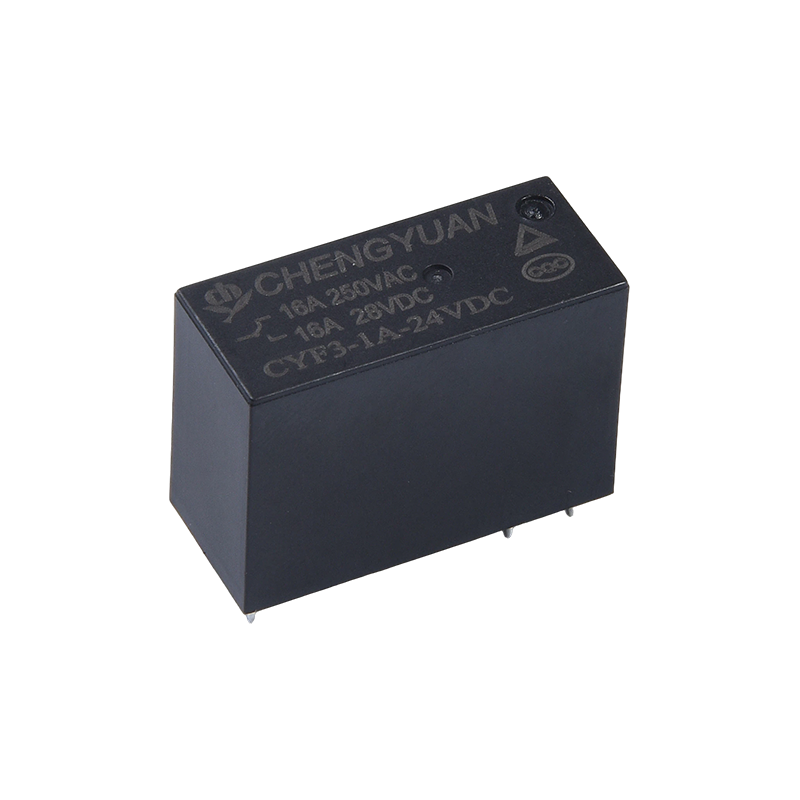

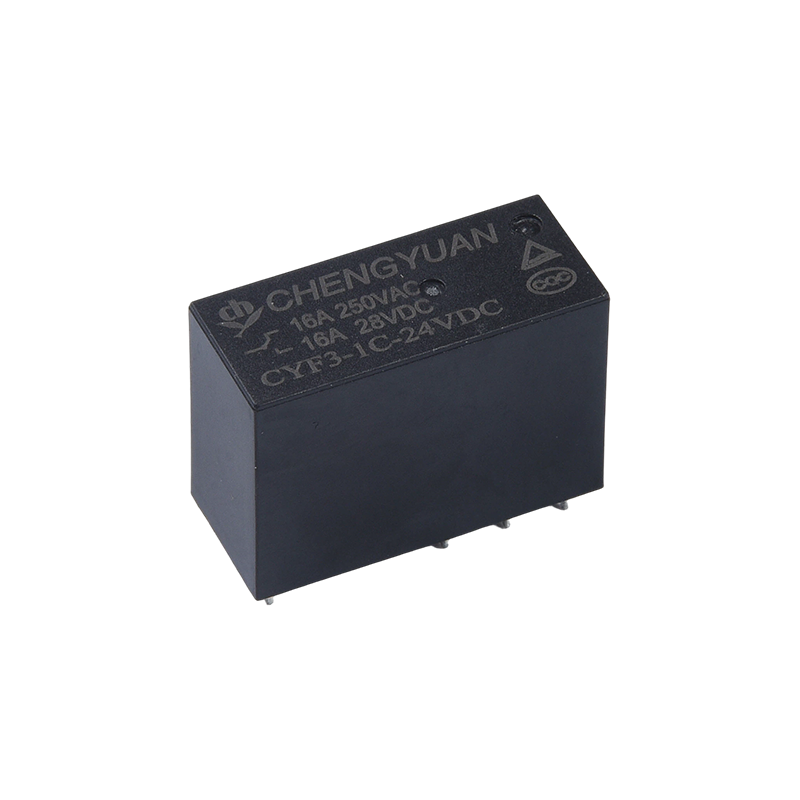

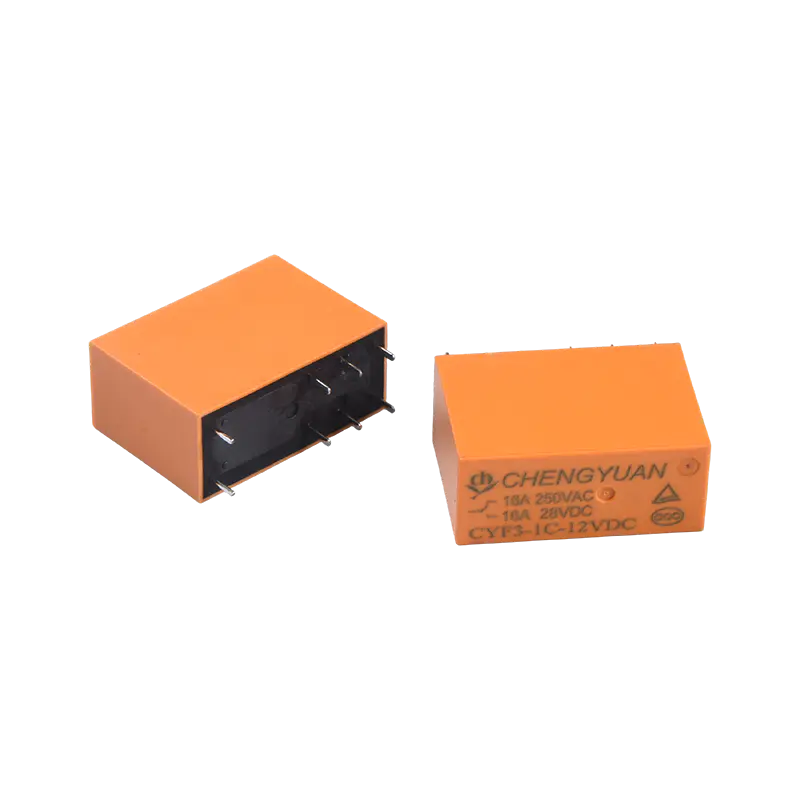

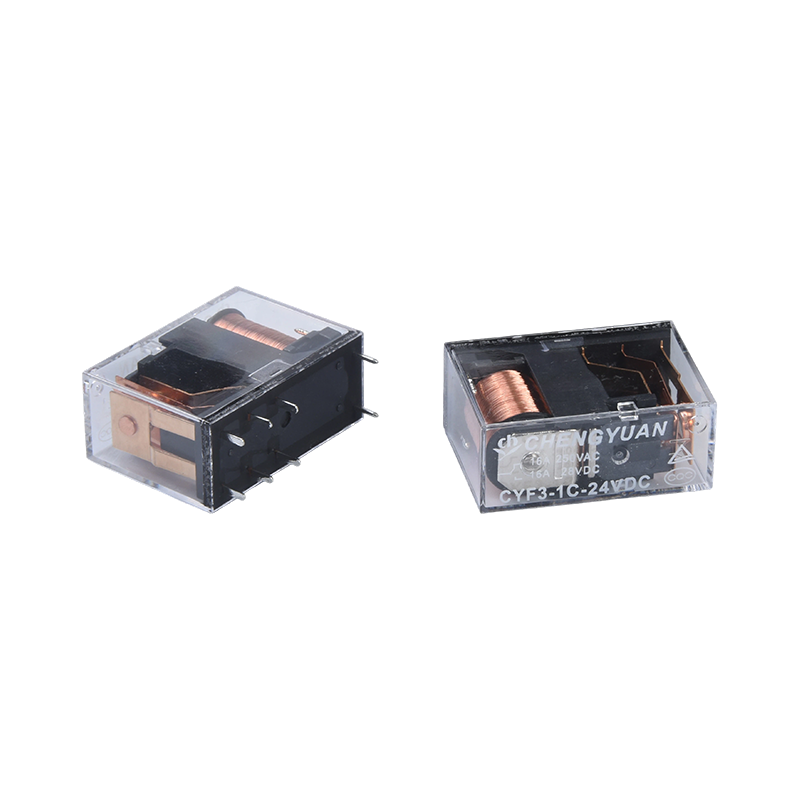

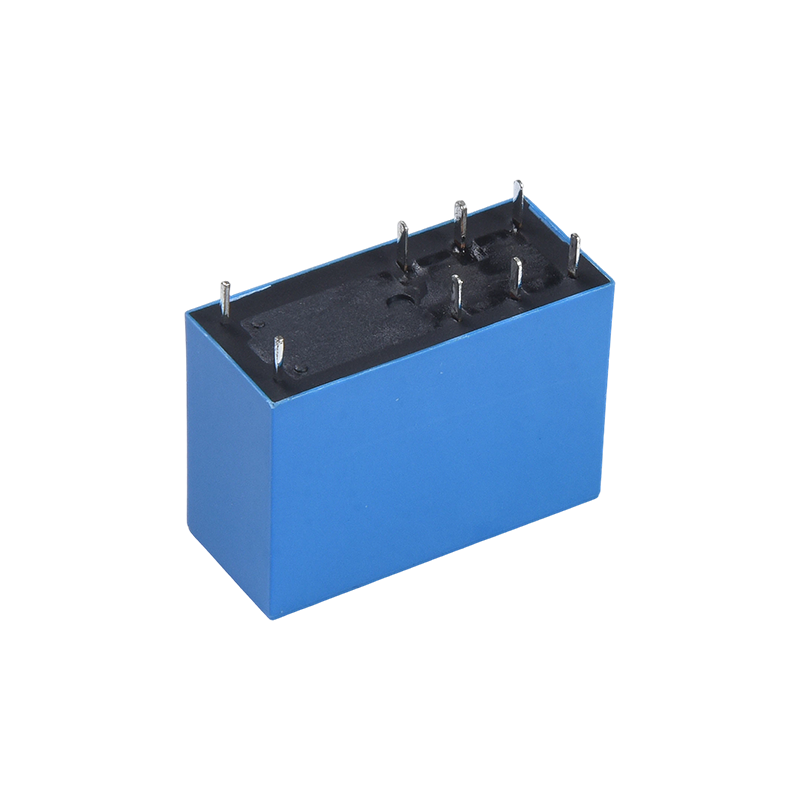

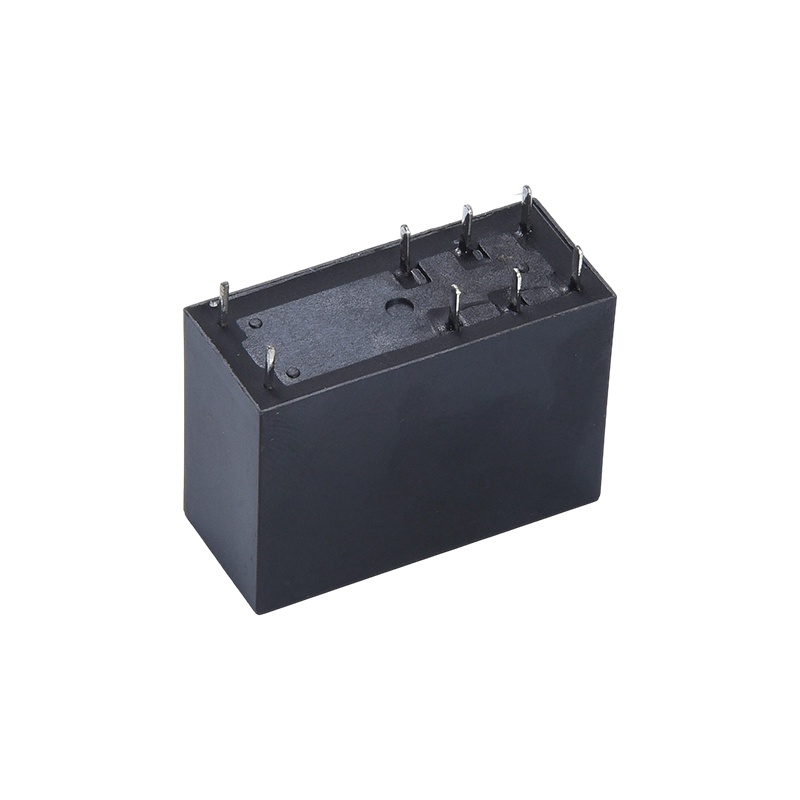

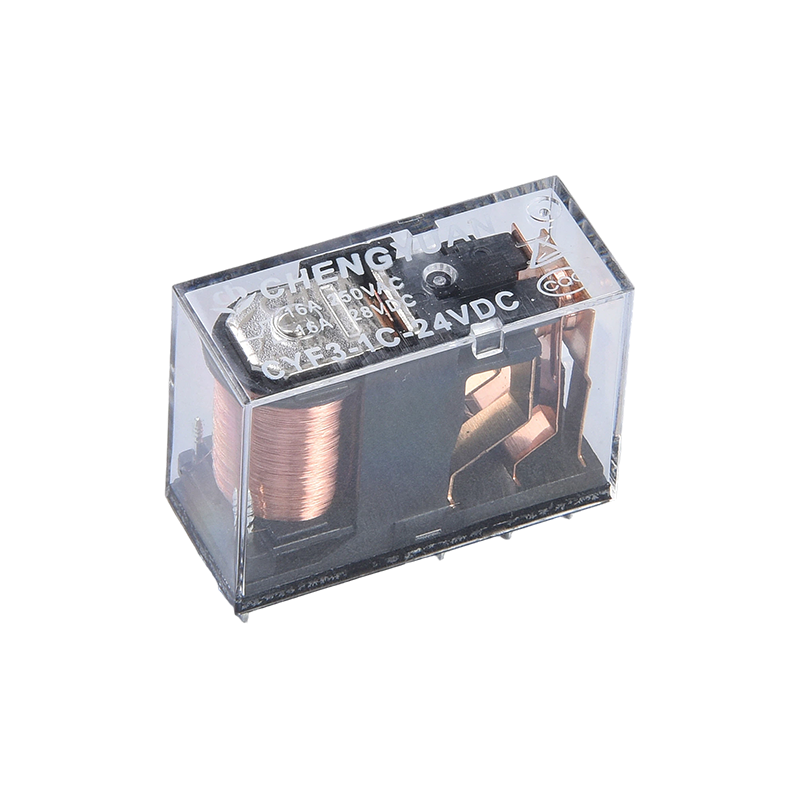

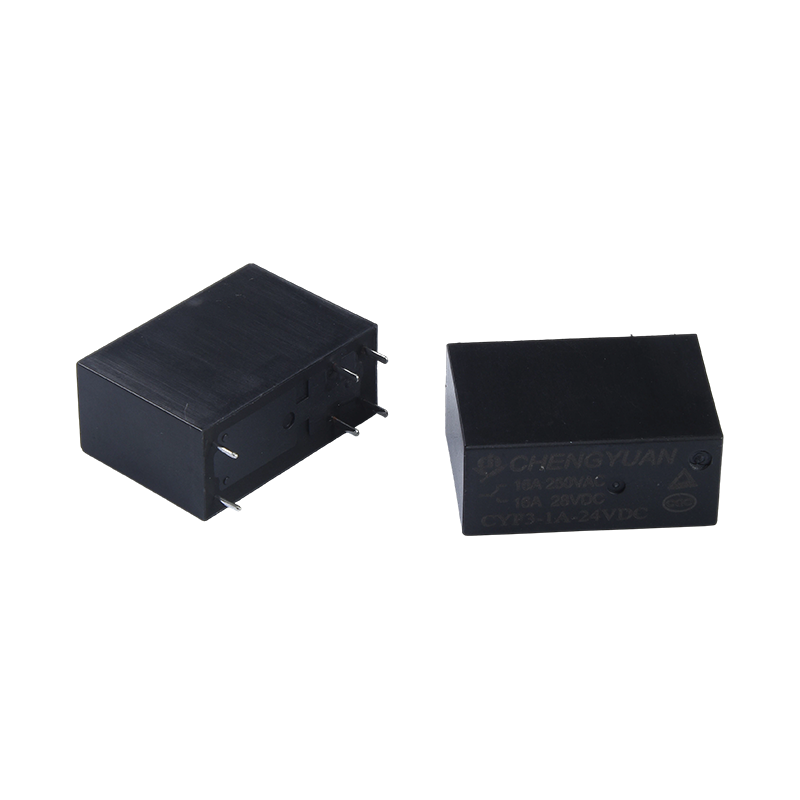

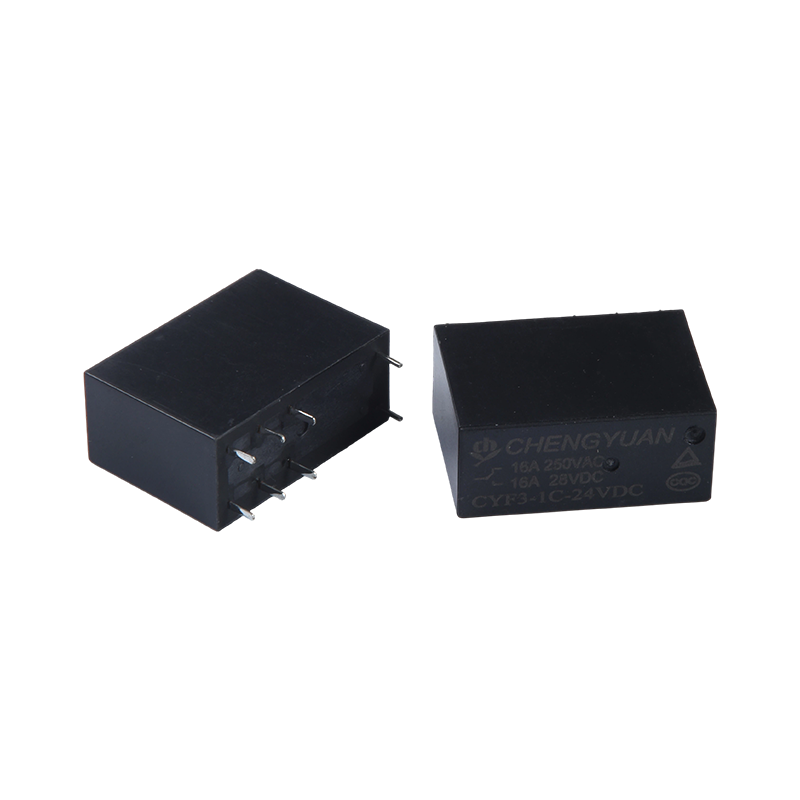

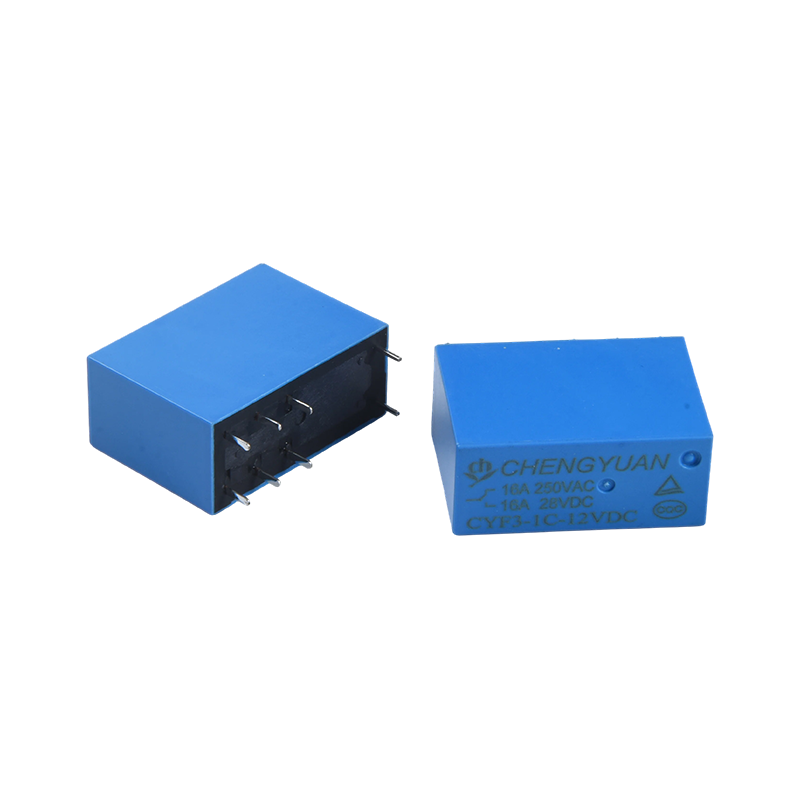

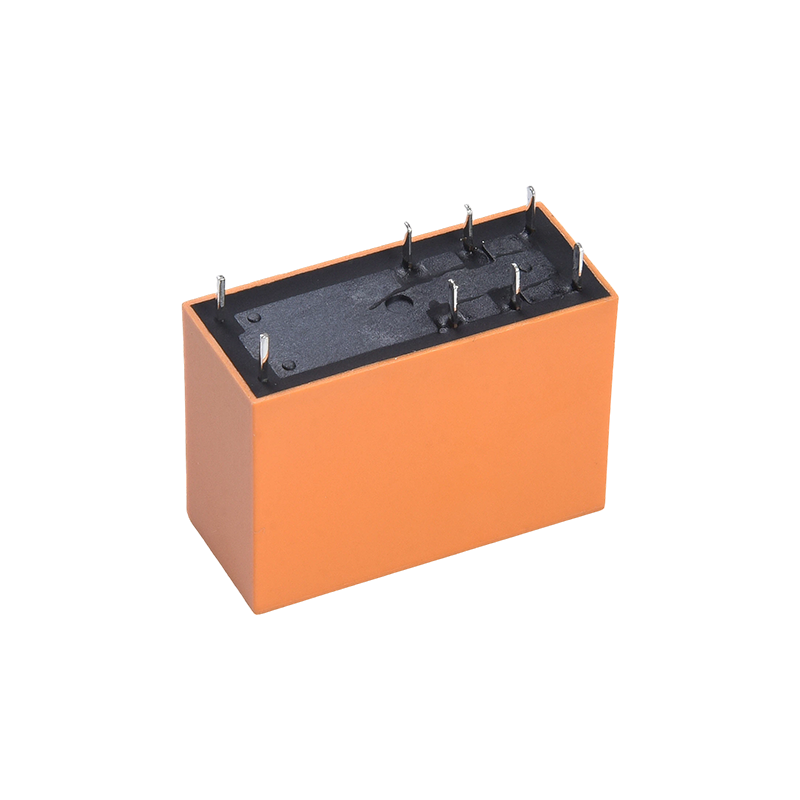

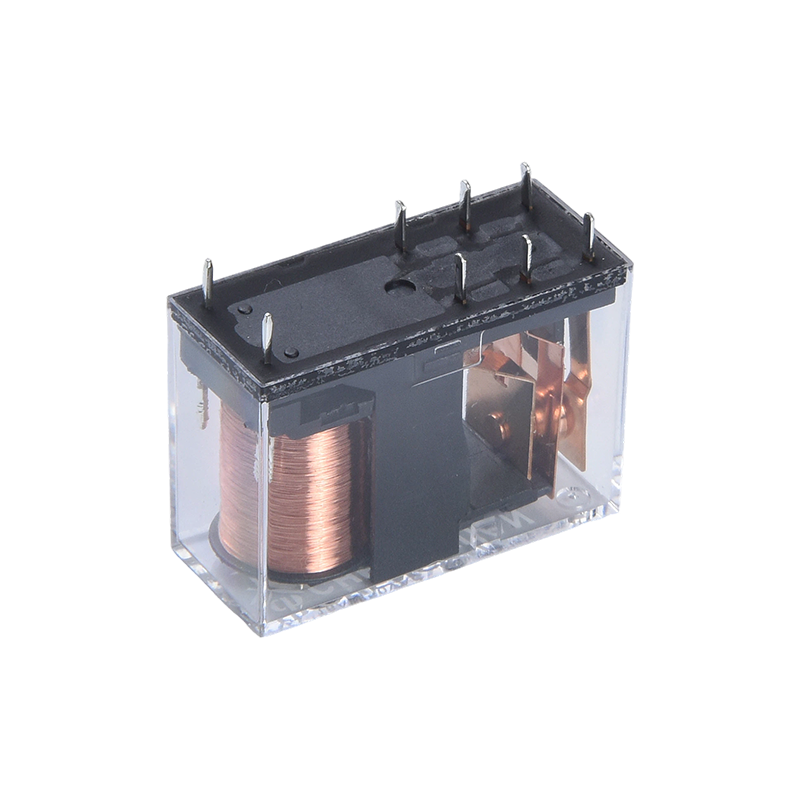

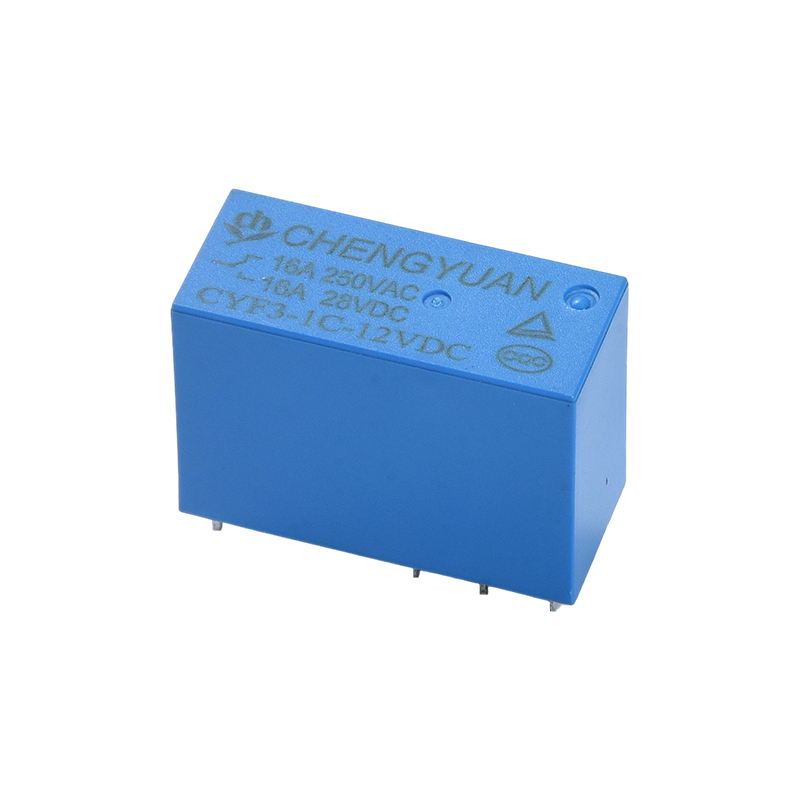

Termék részletek:
Nagy terhelés és dielektromos szilárdság: Érintkezőkapcsolási kapacitás 17 amperig, 5000 V dielektromos szilárdság a tekercs és az érintkezők között, alkalmas nagy terhelésű és nagy szigetelésű áramköri környezetekhez.
Kompakt kialakítás: Kis méret, nagy sűrűségű PCB-szerelésre alkalmas, belső helyet takarít meg a berendezésben.
Széleskörű felhasználási terület: Alkalmas kommunikációs berendezésekhez, biztonsági rendszerekhez, irodai berendezésekhez és háztartási készülékekhez, például légkondicionálókhoz és mikrohullámú sütőkhöz. Ipari automatizálásban, UPS tápegységekben, szerszámgépek elektromos rendszereiben és hangvezérlésben is használható.
Megbízható érintkezőkonfiguráció: Több érintkező terhelési lehetőséget biztosít, beleértve 2 készlet 5A/8A és 1 készlet 10A, 12A és 16A konfigurációt, kielégítve a különböző automatikus vezérlőáramkörök igényeit.
Alkalmazható környezet:
Elektromos környezet: Alkalmas mikroteljesítményű vezérlőáramkörökhöz, amelyek gyakran kapcsolják a vezérlőfeszültséget és a terhelési áramot.
Fizikai környezet: Helyszűkű, nagy sűrűségű PCB-elrendezésekbe is telepíthető, amelyek általában különböző elektromos vezérlőkártyákon belül találhatók.
Működési feltételek: Alkalmas a legtöbb beltéri elektromos és ipari berendezéshez, általában jól szellőző helyeken, erős vibráció nélkül.
Kompatibilis rendszerek: Integrálható automatikus vezérlési, energiagazdálkodási és biztonsági riasztórendszerekbe, hogy megbízható áramköri leválasztást és kapcsolásvezérlést érjen el.
Kapcsolatfelvételi adatok lehetőségre
| Írja be | CYF3 |
| Kapcsolatfelvételi anyag | Ezüstötvözet |
| Érintkezési ellenállás | Max. 100 mΩ (1A 16VDC-nél) |
| Névleges terhelés (rezisztív terhelés) | 16A250VAC /17A 277VAC |
| Max. kapcsolóáram | 16A |
| Max. kapcsolási feszültség | 277VAC |
| Max. kapcsolóáram | 4709VA |
| Min. kapcsolási terhelés | 6V 1A |
| Jellemzők |
| Működési idő (névleges tekercsfeszültség mellett) | 15 ms max. (nincs dióda) |
| Kiadási idő | 5 ms max. (nincs dióda) |
| Szigetelési ellenállás | Min. 1000 MΩ (500 VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: 1000 VAC, 50/60 Hz 1 percig |
| Tekercs és érintkező között: 5000 VAC, 50/60 Hz 1 percig |
| Rezgésállóság | Pusztító | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Funkcionális | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Ütésállóság | Funkcionális | 10G min |
| Pusztító | 10G min |
| Kitartás | Mechanikai tartósság (10800 op./h) | 10000000 művelet (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 100 000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 85 ℃ (nincs páralecsapódás) |
| Súly | kb. 14g |
| Tekercsadatok (20 ℃-on) |
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercsellenállás ±10% (Ω) | Névleges operating hatalom | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 3 | 240 | 12.5 | Körülbelül 0,72W | a névleges 75%-a feszültség | a névleges 5%-a feszültség | a névleges feszültség 130%-a |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Körülbelül 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
A fent látható adatok kezdeti értékek. A tekercs túlmelegedésének elkerülése érdekében ne alkalmazzon maximális megengedett feszültséget a tekercsre 10 percnél tovább.

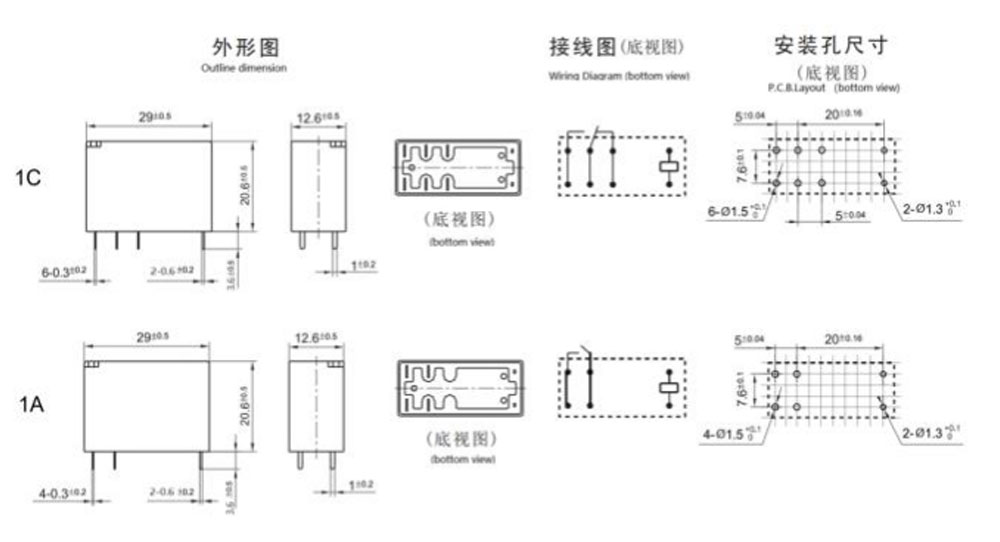

Vázlat mérete, Bekötési rajz, NYÁK elrendezés (Mértékegység: mm)

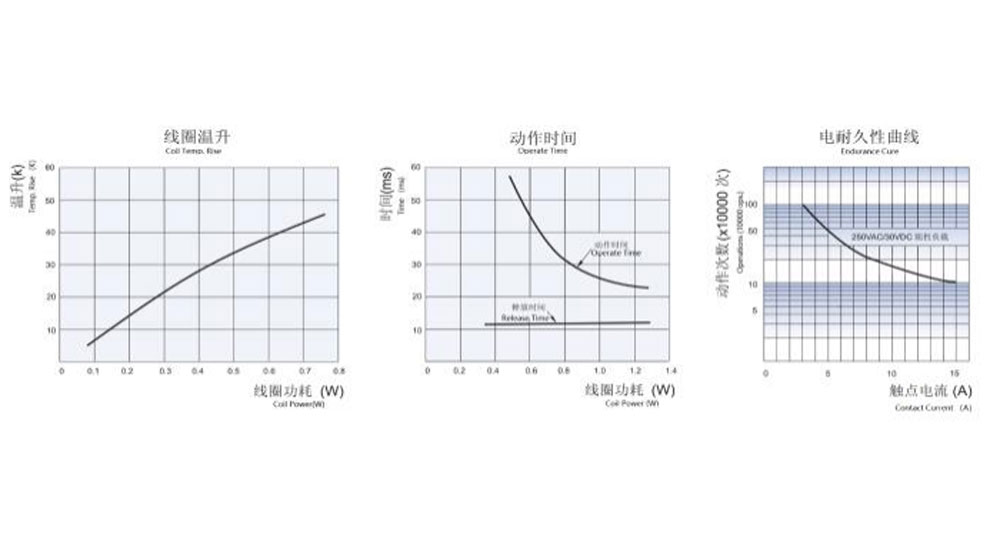

Jellegzetes görbék
Rendelési információk
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 7 8
1: Típus: CYF3
2: Pólusok száma: 1-1 pólus
3: Kapcsolatfelvételi megállapodás: C C-től ; H A-tól; B B-től
4: Névleges feszültség: 3,5,6,9,12,18,24,48VDC
5: Ház színe: T - Átlátszó, H-fekete, L-kék
6: Tekercs Pwor: D-0,72W L-0,54W
7: Védőszerkezet: S-Flux-álló,
SH-Sealed típusú mosható
8: Speciális paraméter: Nincs szabványos típus
Betű vagy szám - Különleges követelmény
A fluxusbiztos relék nem használhatók olyan szennyező anyagokkal környezetben, mint a H2S, SO2, NO2, por stb.
Víztisztítás vagy felületkezelés nem javasolt, miután a fluxusbiztos relék a NYÁK-ra szerelték.
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Nem tudtuk értékelni az összes teljesítményt és minden paramétert minden lehetséges alkalmazáshoz. Így a felhasználóknak megfelelő helyzetben kell lenniük a választáshoz
Saját felhasználásra alkalmas termék. Zárt relék esetén a telepítés és tisztítás után használat előtt nyissa ki a tokban lévő szellőzőnyílást. Ha bármilyen kérdése van, kérjük, forduljon Chengyuanhoz a műszaki szolgáltatásokért. A használandó termék meghatározása azonban a felhasználó felelőssége.
