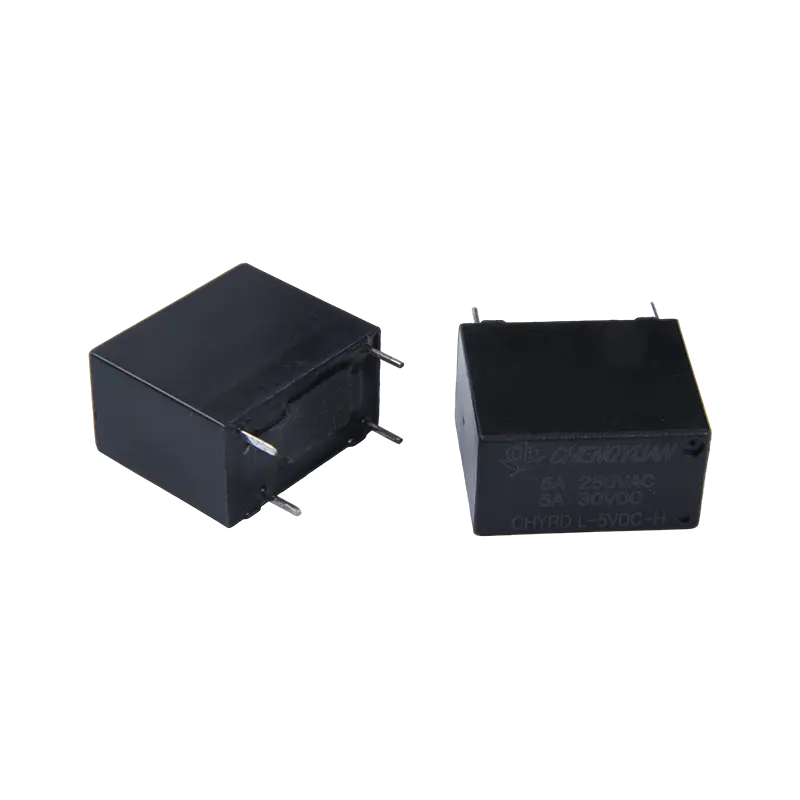

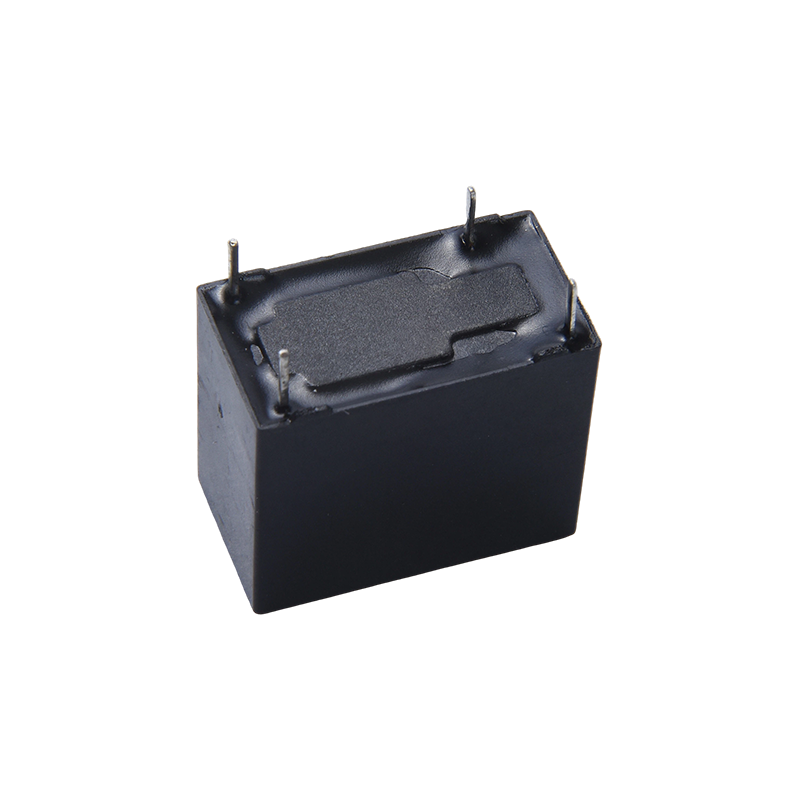

A termék előnyei:
Több terhelési specifikáció: Különböző érintkezési áram opciókat kínál (5A/10A/16A/20A), lehetővé téve a legmegfelelőbb terhelhetőség rugalmas kiválasztását az adott alkalmazási forgatókönyvek alapján.
Nagy sűrűségű beépítési kompatibilitás: Kompakt szerkezeti kialakítás kifejezetten nagy sűrűségű szerelési környezetekhez optimalizálva, segítve az áramköri lapok helykihasználásának javítását.
Erős sokoldalúság: Általános célú reléként széles körben alkalmazható különféle ipari vezérlő- és háztartási készülékek áramköreiben.
Stabil érintkező kapcsolás: Megbízhatóan be- és kikapcsolja az áramköröket, biztosítva a berendezés működésének stabilitását.
Fő alkalmazásai közé tartozik az automatikus beállítás, a biztonsági védelem és az áramkör kapcsolás.
A háztartási készülékek területén a 32F relét széles körben használják klímaberendezésekben, rizsfőzőkben, hűtőszekrényekben és sterilizátorokban a teljesítményszabályozás és a túlterhelés elleni védelem elérése érdekében.
Általánosan használatos irodai berendezésekben és audiovizuális berendezésekben jelkapcsolásra és feszültségszabályozásra.
Az ipari vezérlés, a biztonsági rendszerek és az autóelektronika (például az autók légkondicionálója és az energiagazdálkodás) egy másik fontos alkalmazási terület, amely megfelel a túlfeszültség-ellenállás és a hosszú távú megbízhatóság követelményeinek.
Kapcsolatfelvételi adatok lehetőségre
| Írja be | CHYRD |
| Kapcsolatfelvételi anyag | Ezüstötvözet: AgSnO2In2O3, AgSnO2, AgNi |
| Érintkezési ellenállás | Max. 100 mΩ (1A 6VDC-nél) |
| Névleges terhelés (rezisztív terhelés) | 5A/10A 250VAC,10A 125VAC/30VDC,16A 250VAC |
| Max. kapcsolóáram | 20A |
| Max. kapcsolási feszültség | 250VAC/30VDC |
| Max. kapcsolóáram | 2500VA/300W |
| Min. kapcsolási terhelés | 6V 1A |
| Jellemzők |
| Működési idő (névleges tekercsfeszültség mellett) | 10 ms max. (nincs dióda) |
| Kiadási idő | 5 ms max. (nincs dióda) |
| Szigetelési ellenállás | Min. 1000MΩ (500VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: 1000 VAC, 50/60 Hz 1 percig |
| A tekercs és az érintkező között: 4000 VAC, 50/60 Hz 1 percig |
| Rezgésállóság | Pusztító | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Funkcionális | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Ütésállóság | Funkcionális | 10G min. |
| Pusztító | 100G min. |
| Kitartás | Mechanikai tartósság (10800 op./h) | 10000000 művelet (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 100 000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 85 ℃ (nincs páralecsapódás) |
| Súly | Kb. 4,6 g |
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercs ellenállás ±10% (Ω) | Névleges operating hatalom | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 3 | 150 | 20 | Körülbelül 0,45 W | a névleges érték 75%-a feszültség | a névleges 5%-a feszültség | a névleges feszültség 130%-a |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Körülbelül 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
A fent látható adatok kezdeti értékek. Ne alkalmazza a maximálisan megengedhető feszültséget a tekercsen 10 percnél tovább, hogy elkerülje a harmadik tekercs túlmelegedését.

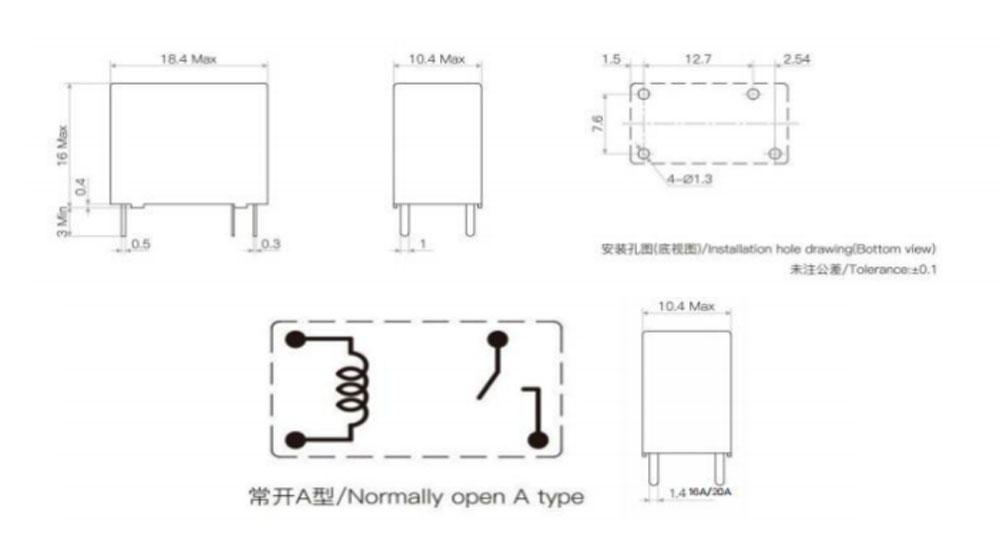

Vázlat mérete, Bekötési rajz, NYÁK elrendezés (Mértékegység:mm)

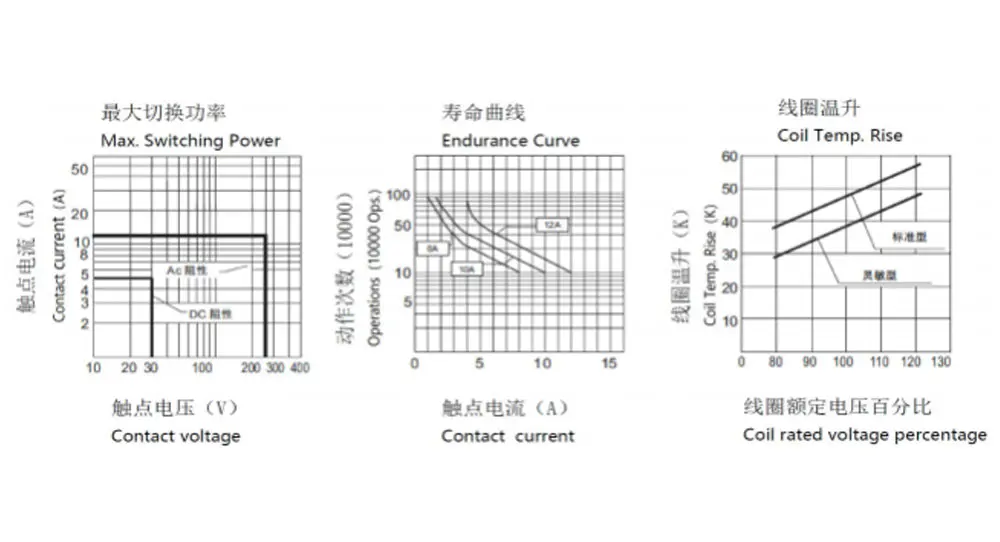

Jellegzetes görbék
Rendelési információk
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 5 6 7 8
1: Típus: CHYRD
2: Pólusok száma: 1-1 pólus
3: Kapcsolatfelvételi megállapodás: A-tól A
4: Névleges feszültség: 3,5,6,9, 12, 18,24VDC
5: Ház színe: B-fekete
6: Tekercs Pwor: D-0,45W L-0,2W
7: Védő konstrukció: S-Flux-álló,
SH – Lezárt típusú, mosható
8: Speciális paraméter: Nincs szabványos típus
Betű vagy szám – Különleges követelmény
A fluxusbiztos relék nem használhatók olyan szennyező anyagokkal környezetben, mint a H2S, SO2, NO2, por stb.
Víztisztítás vagy felületkezelés nem javasolt, miután a fluxusbiztos relék a NYÁK-ra szerelték.
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Nem tudtuk értékelni az összes teljesítményt és minden paramétert minden lehetséges alkalmazáshoz. Így a felhasználóknak megfelelő helyzetben kell lenniük a választáshoz
Saját felhasználásra alkalmas termék. Zárt relék esetén a telepítés és tisztítás után használat előtt nyissa ki a tokban lévő szellőzőnyílást. Ha bármilyen kérdése van, kérjük, forduljon Chengyuanhoz a műszaki szolgáltatásokért. A használandó termék meghatározása azonban a felhasználó felelőssége.
