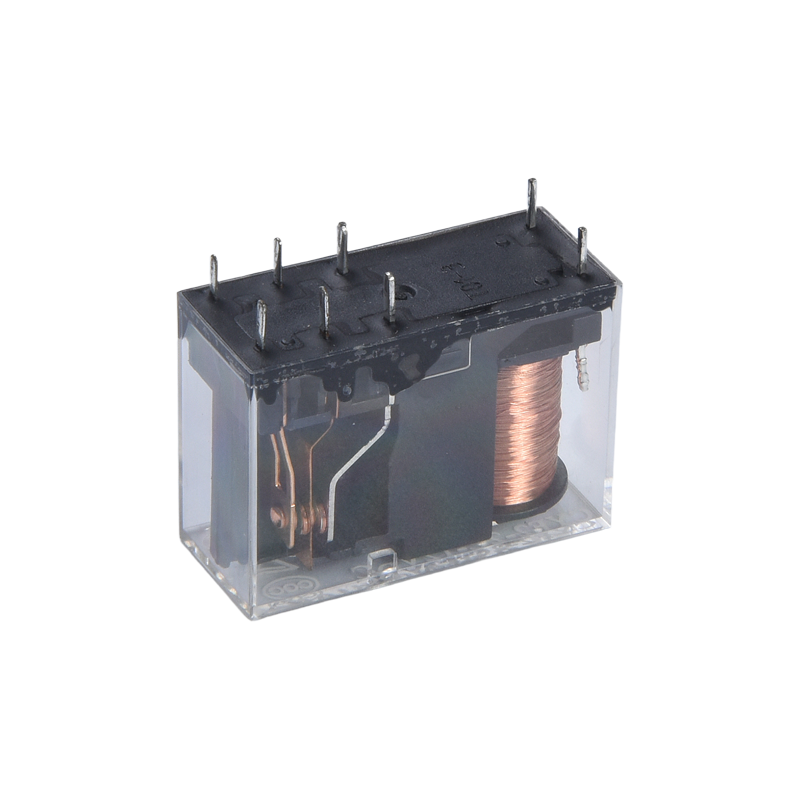

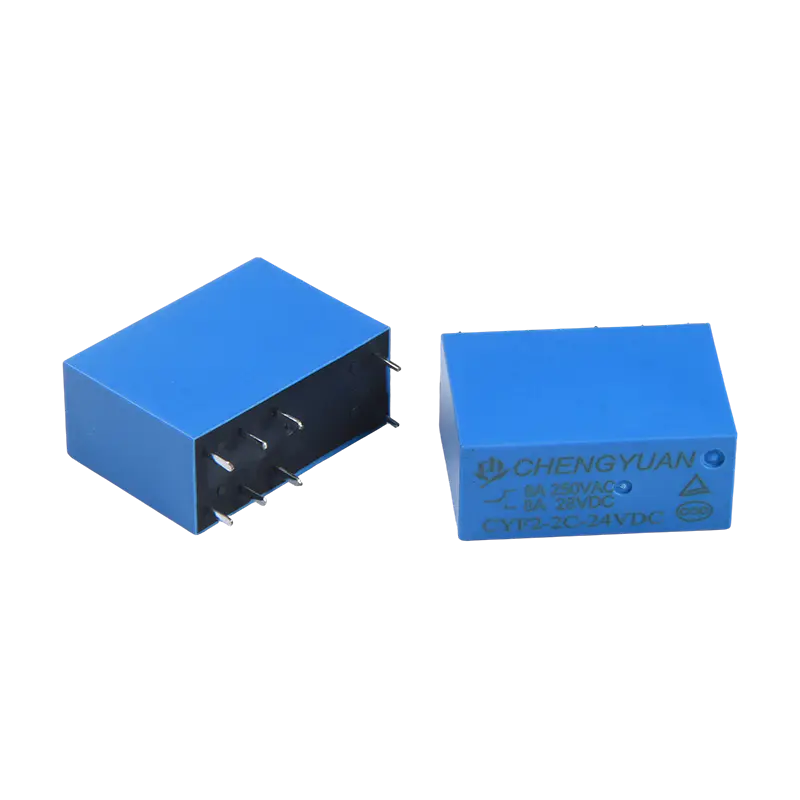

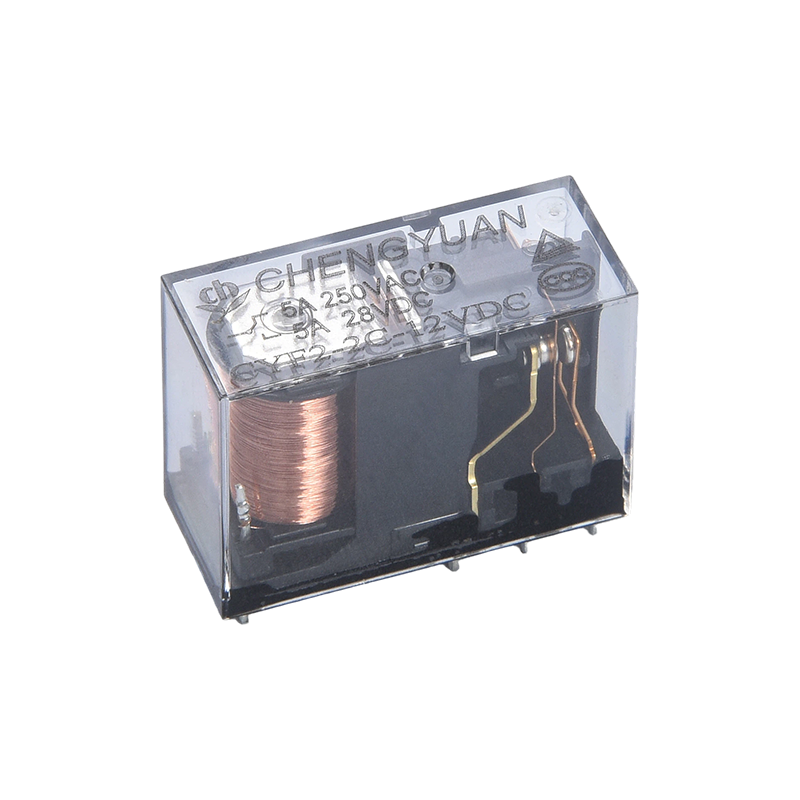

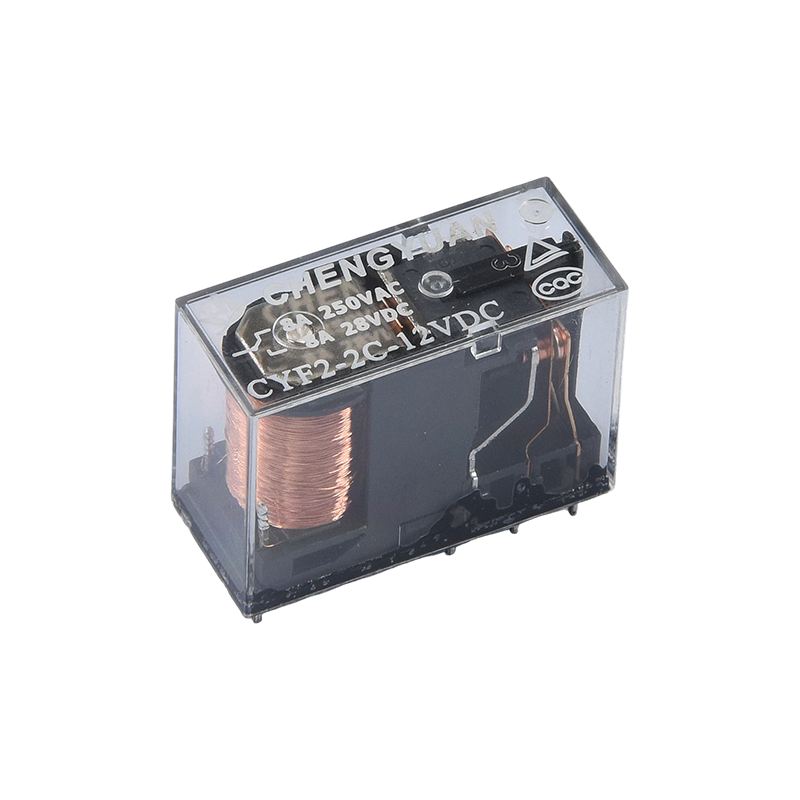

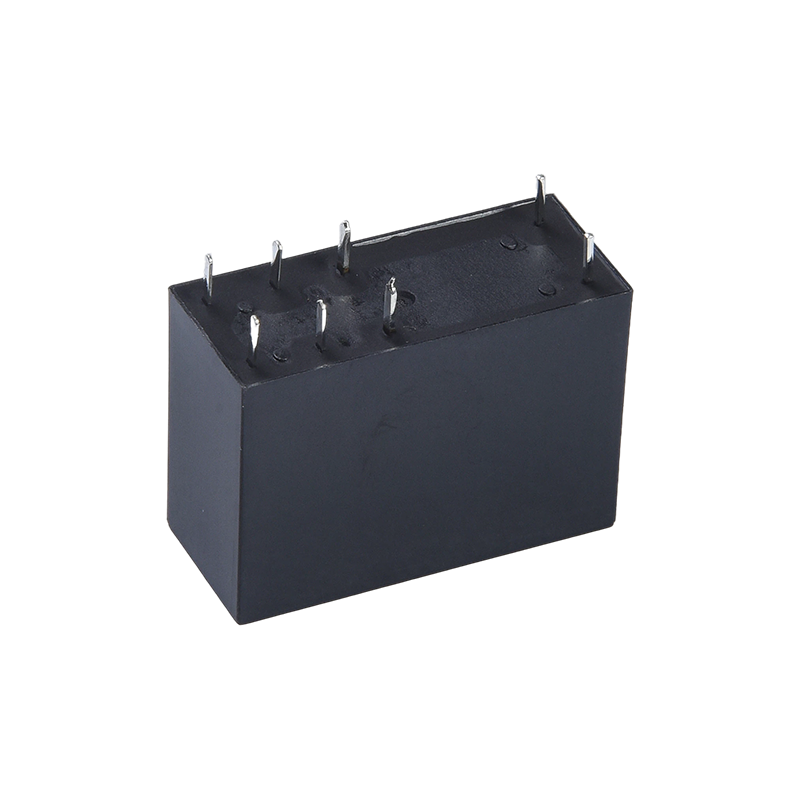

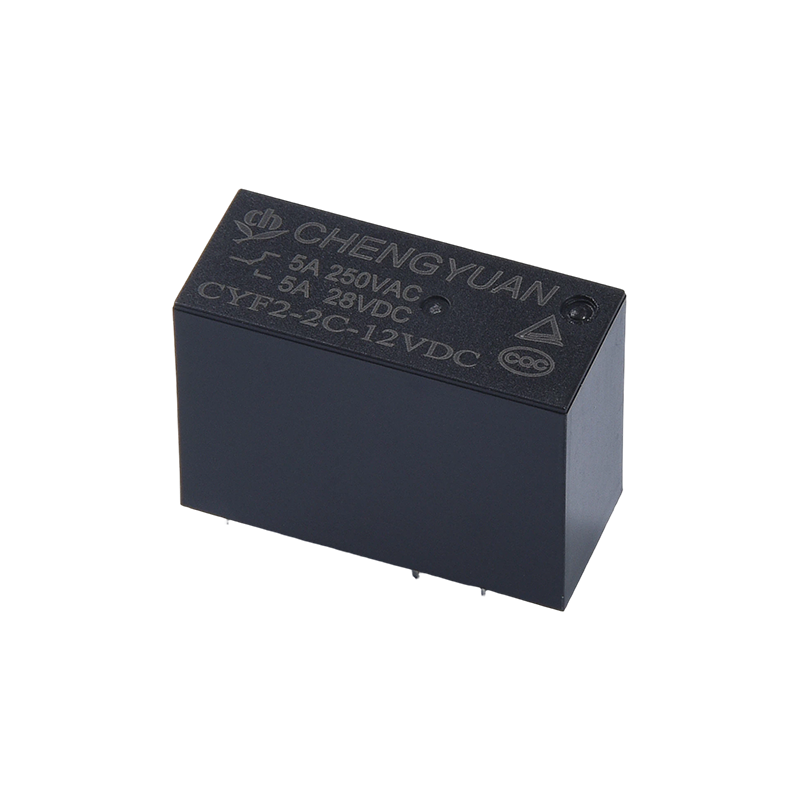

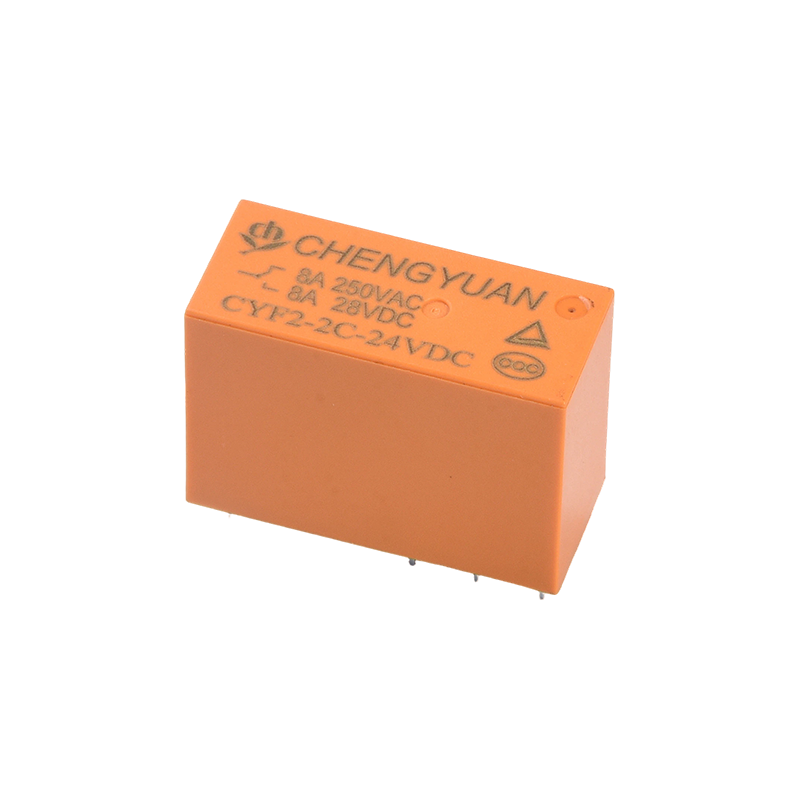

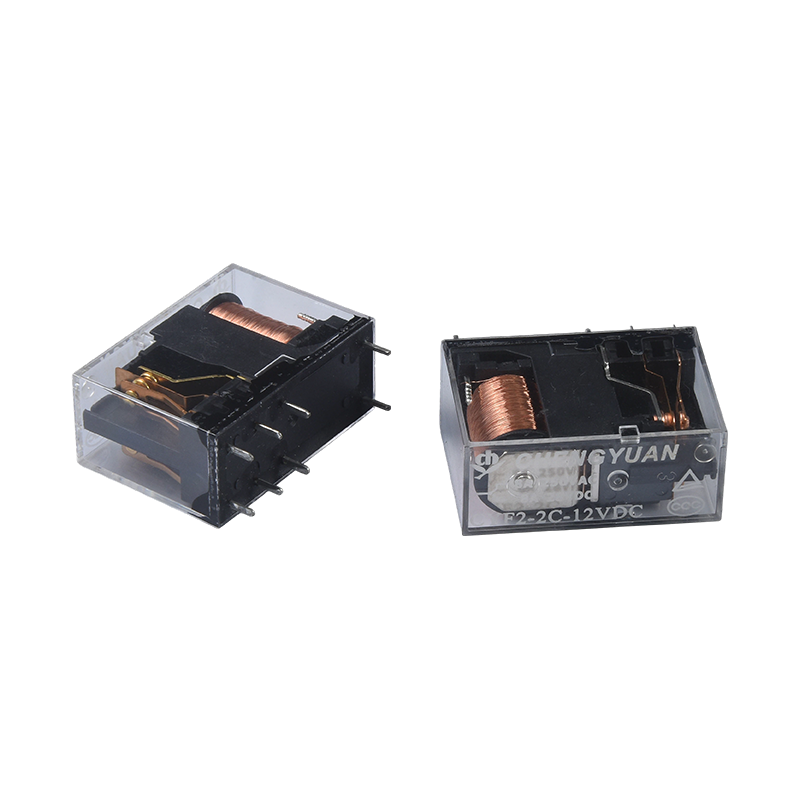

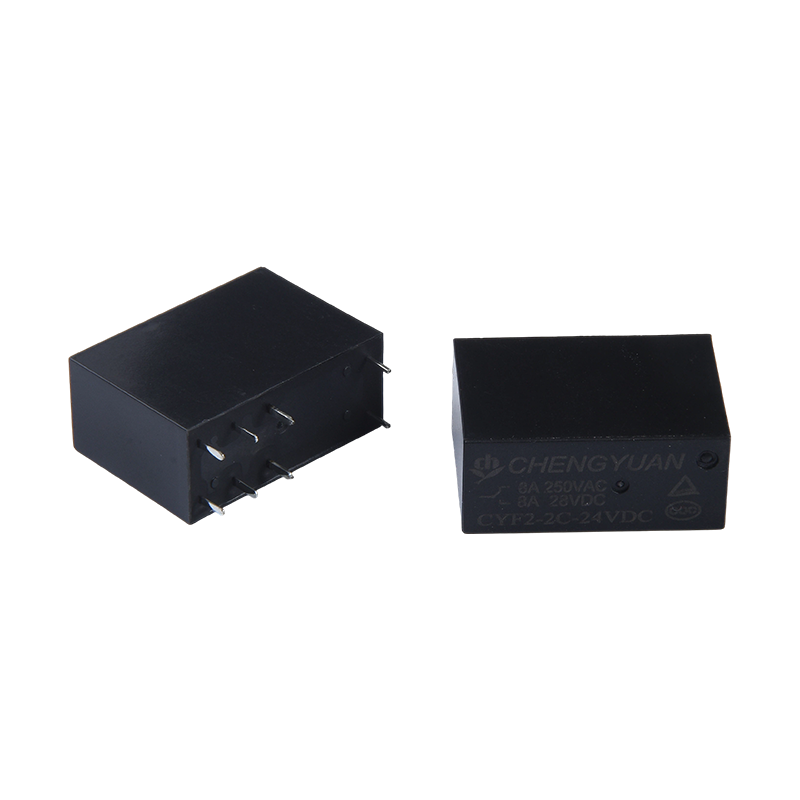

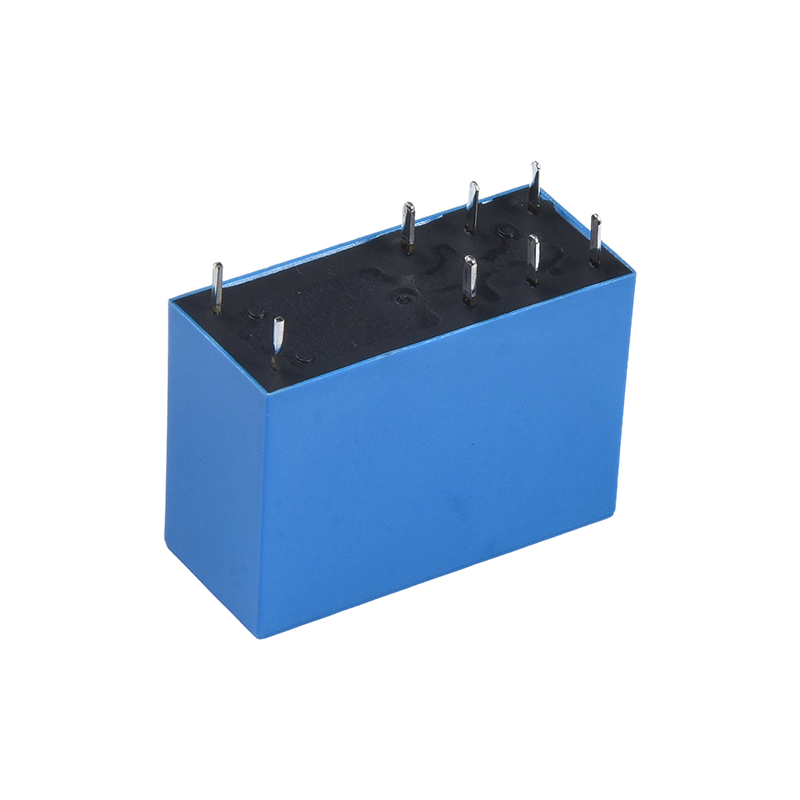

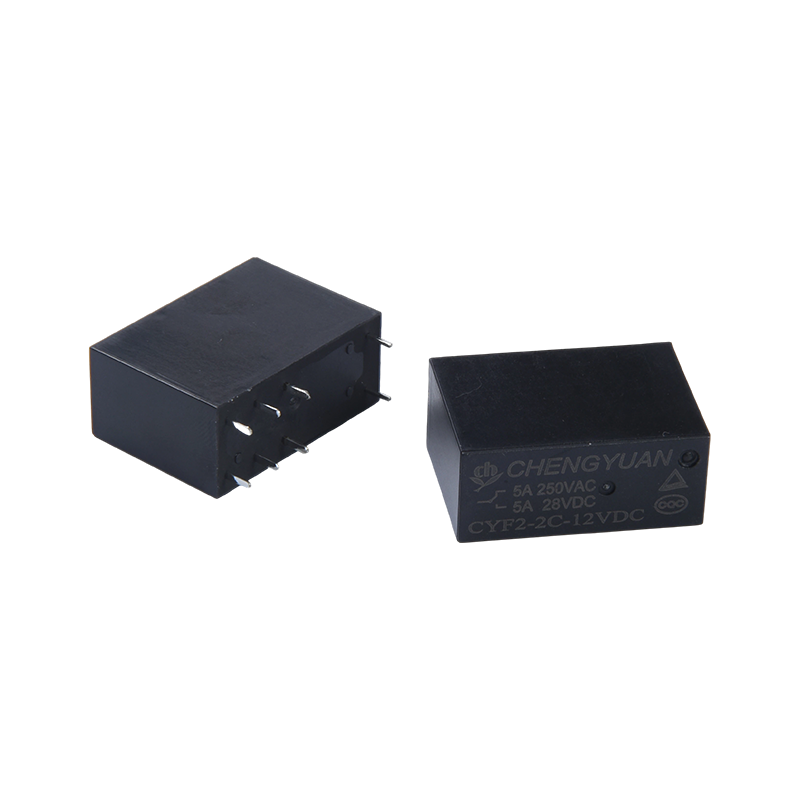

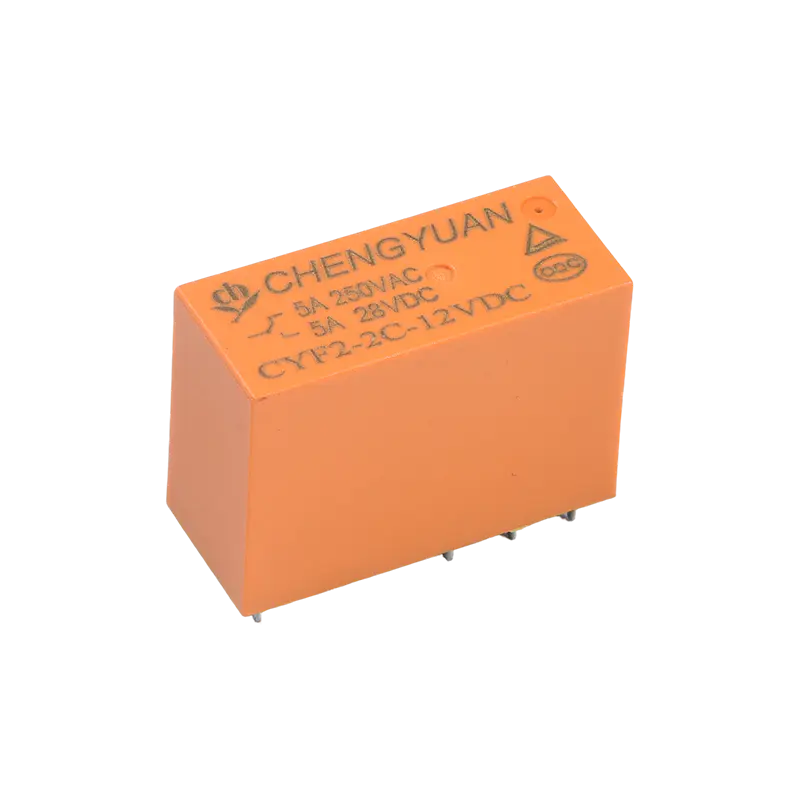

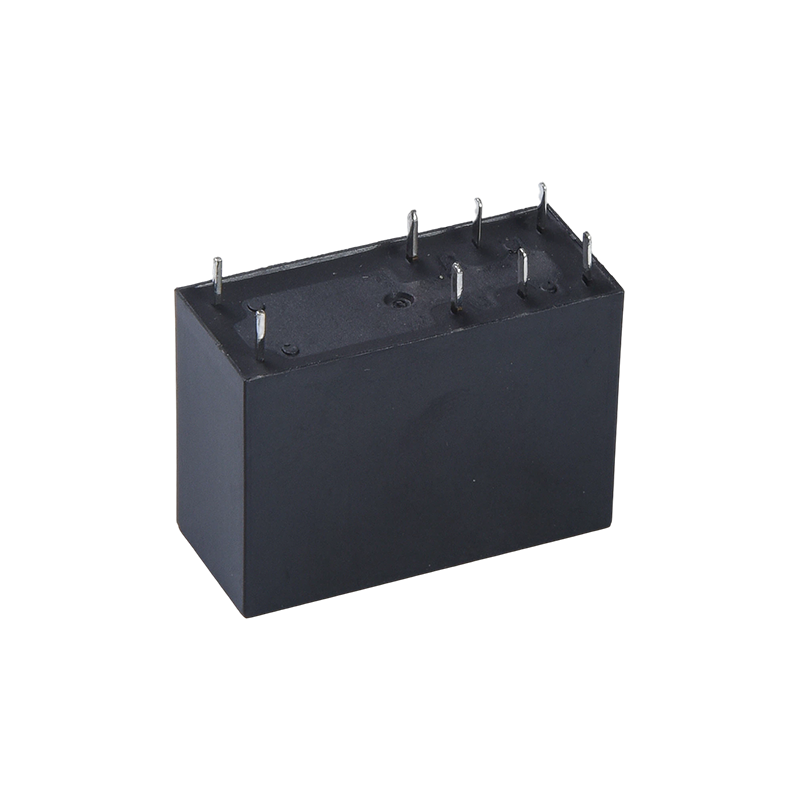

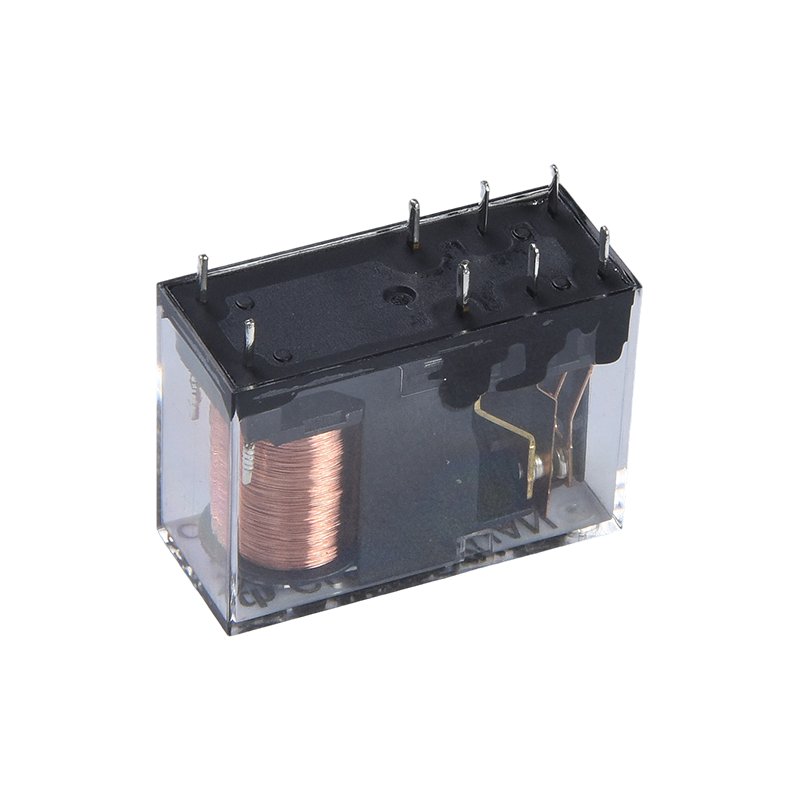

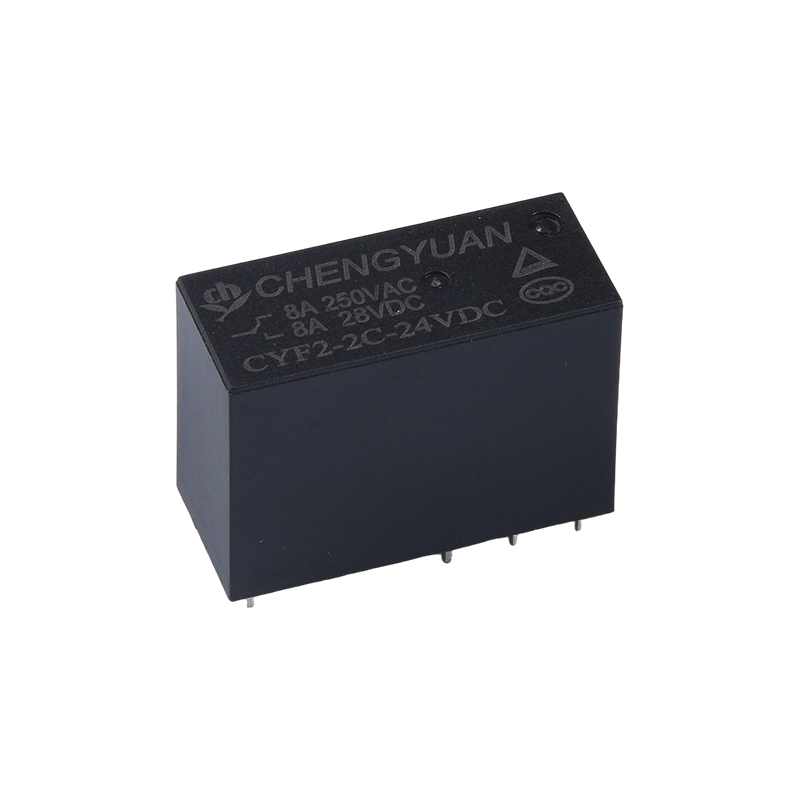

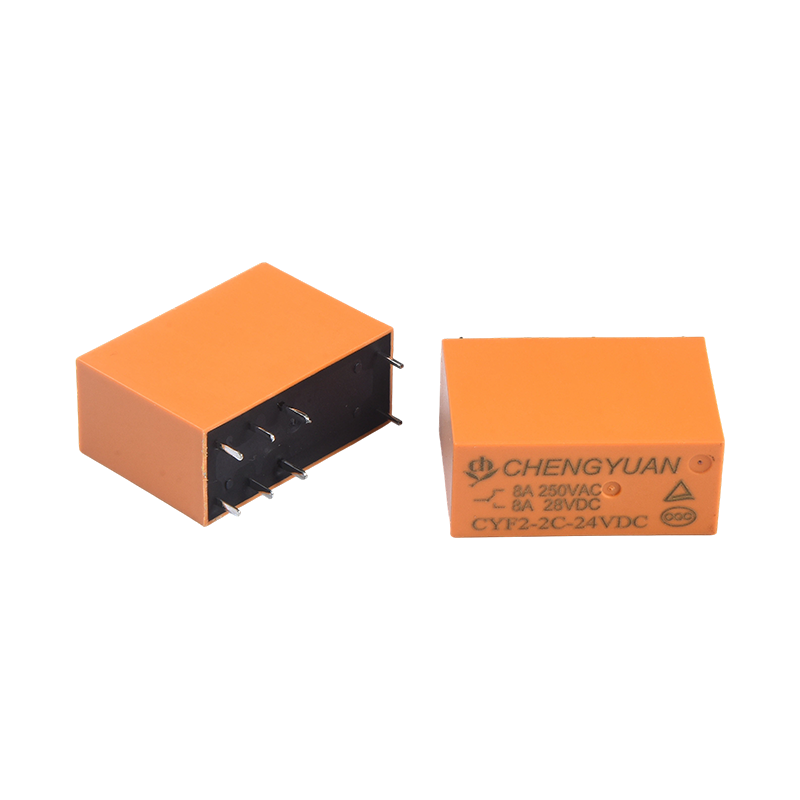

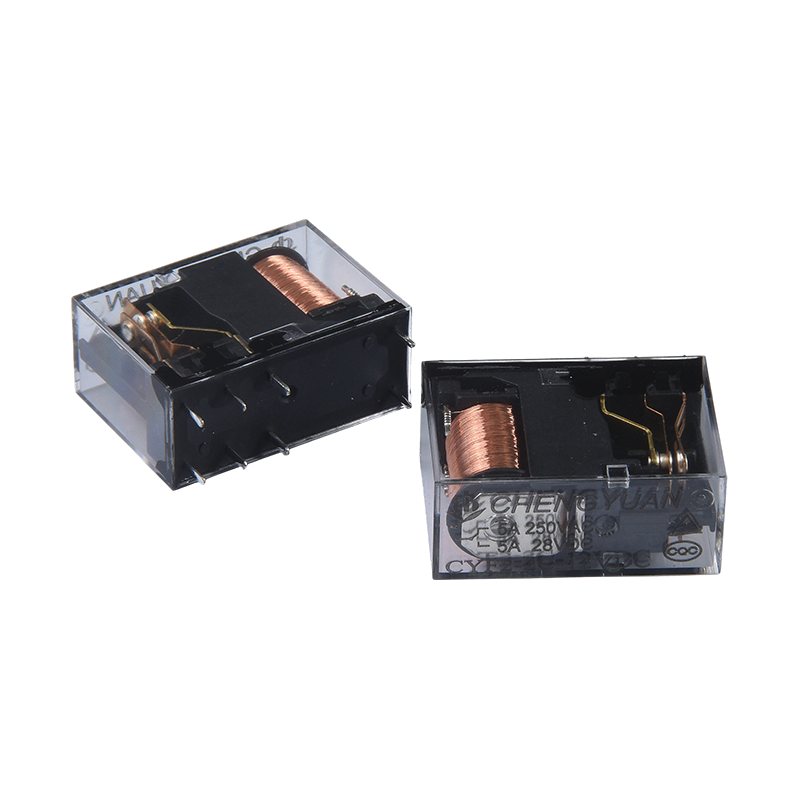

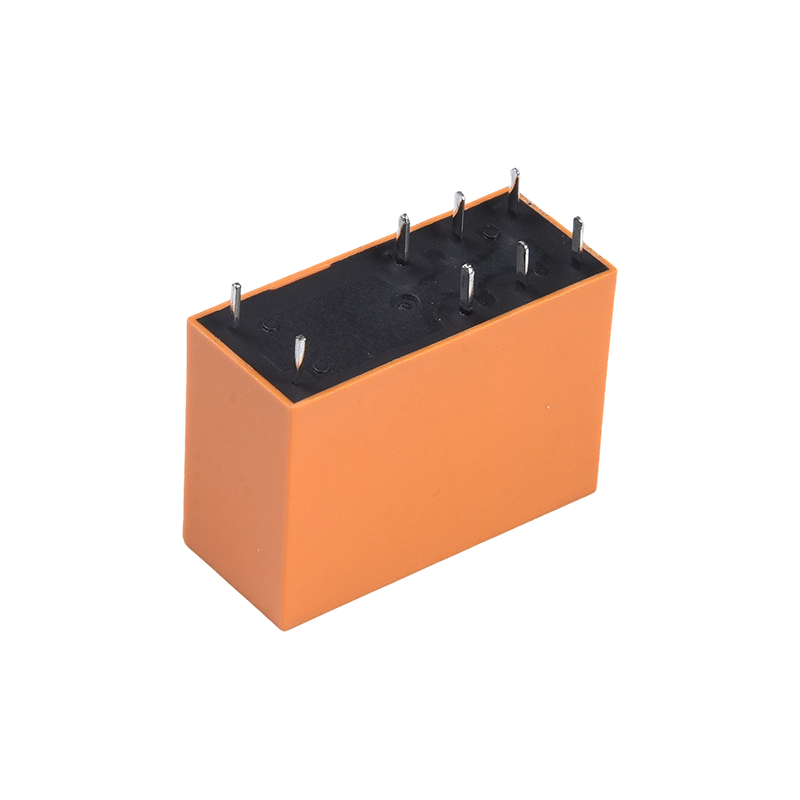

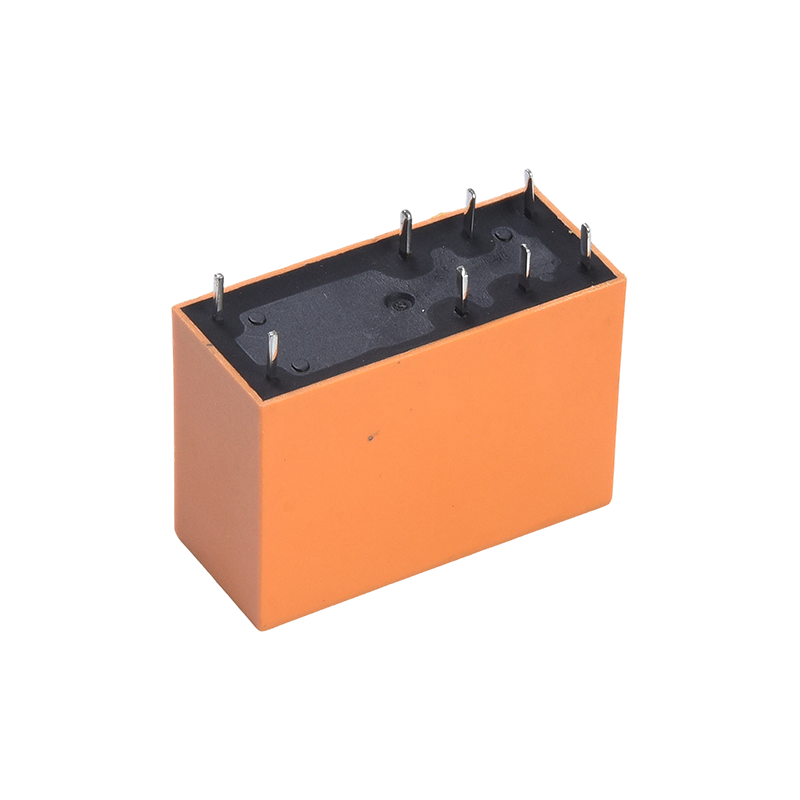

Jellemzők:
Nagy terhelésű adaptáció: 17 amperes érintkezők kapcsolási kapacitása, amely több terhelési specifikációt is lefed (2 készlet 5A/8A, 1 készlet 10A/12A/16A), alkalmas különböző áramköri követelményekhez;
DPDT felépítés: A kétpólusú, kettős dobású kialakítás lehetővé teszi két áramkör egyidejű/független kapcsolását, a vezérlési funkciók bővítését és az alkatrészek számának csökkentését.
Nagyfeszültségű szigetelés: 5000 voltos ellenállási feszültség a tekercs és az érintkezők között, kiváló szigetelési teljesítmény, csökkentve az áramkör meghibásodásának kockázatát;
Széles feszültség-kompatibilitás: 3VDC-48VDC tekercsfeszültség-tartomány, közvetlenül kompatibilis a különféle vezérlőáramkörökkel, további feszültségátalakító alkatrészek nélkül;
Kompakt telepítés: Kis méretű, 8 tűs szerkezet, alkalmas nagy sűrűségű PCB-elrendezésekhez, belső berendezési helyet takarít meg;
Hiteles tanúsítvány: TUV és CQC tanúsított, megfelel a nemzetközi és hazai biztonsági szabványoknak, több regionális piacra is alkalmas.
Stabil működés: Megbízható elektromágneses elveken alapuló kapcsolásvezérlés, stabil érintkezési ellenállás, gyors reagálás, alacsony fogyasztású környezetben való folyamatos működésre alkalmas.
Kényelmes összeszerelés: A szabályos 8 tűs szerkezet megkönnyíti az automatizált forrasztást, javítja a gyártás hatékonyságát és csökkenti az összeszerelési hibákat. Alkalmazható
Forgatókönyvek:
Ipari terület: Jelkapcsolás és teljesítményvezérlés ipari automatizálási berendezésekhez, PLC vezérlőrendszerekhez és szerszámgépek elektromos rendszereihez;
Tápellátás védelem: UPS szünetmentes tápellátási rendszerek kapcsolóáramkörei, amelyek biztosítják a folyamatos áramellátást;
Háztartási készülékek: Vezérlőáramkörök nagy háztartási készülékekhez, például mosógépekhez, hűtőszekrényekhez és klímaberendezésekhez, amelyek lehetővé teszik a terhelésváltást és az üzemmódválasztást;
Audiovizuális és biztonság: Jelkapcsolás audioberendezésekhez és áramkör-vezérlés biztonsági riasztórendszerekhez;
Egyéb elektronikai eszközök: Vezérlőáramkörök televíziókhoz (TV-khez) és energiagazdálkodási modulok kis elektronikai eszközökhöz.
Kapcsolatfelvételi adatok lehetőségre
| Írja be | CYF2 |
| Kapcsolatfelvételi anyag | Ezüstötvözet |
| Érintkezési ellenállás | Max. 100 mΩ (1A 16VDC-nél) |
| Névleges terhelés (rezisztív terhelés) | 5A/8A 250VAC |
| Max. váltóáram | 8A |
| Max. kapcsolási feszültség | 277VAC |
| Max. kapcsolóáram | 2216VA |
| Min. kapcsolási terhelés | 6V 1A |
| Jellemzők |
| Működési idő (névleges tekercsfeszültség mellett) | 15 ms max. (nincs dióda) |
| Kiadási idő | 5 ms max. (nincs dióda) |
| Szigetelési ellenállás | Min. 1000 MΩ (500 VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: 1000VAC, 50/60Hz 1 percig |
| A tekercs és az érintkező között: 5000 VAC, 50/60 Hz 1 percig |
| Rezgésállóság | Pusztító | 10-55Hz, 1,5 mm-es dupla amplitúdóval |
| Funkcionális | 10-55Hz, 1,5 mm-es dupla amplitúdóval |
| Ütésállóság | Funkcionális | 10G min |
| Pusztító | 10G min |
| Kitartás | Mechanikai tartósság (10800op./h) | 10000000 művelet (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 100 000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 85 ℃ (nincs páralecsapódás) |
| Súly | kb. 14g |
Tekercsadatok (20 ℃-on)
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercsellenállás ±10% (Ω) | Névleges operating hatalom | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 3 | 240 | 12.5 | Körülbelül 0,72W | a névleges 75%-a feszültség | a névleges 5%-a feszültség | a névleges feszültség 130%-a |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Körülbelül 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
A fent látható adatok kezdeti értékek. Ne alkalmazza a maximálisan megengedhető feszültséget a tekercsre 10 percnél tovább, hogy elkerülje a tekercs túlmelegedését.

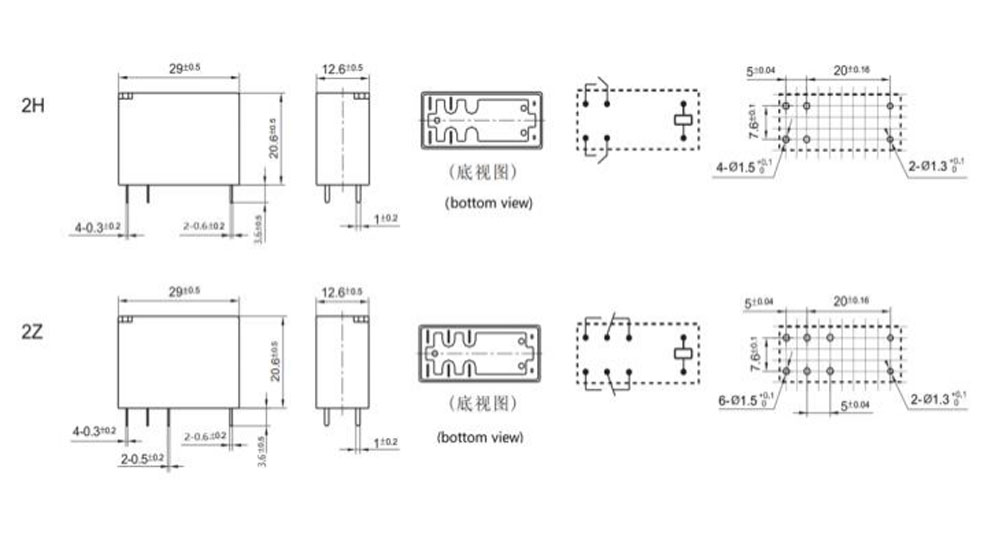

Vázlat mérete, Bekötési rajz, NYÁK elrendezés (Mértékegység: mm)

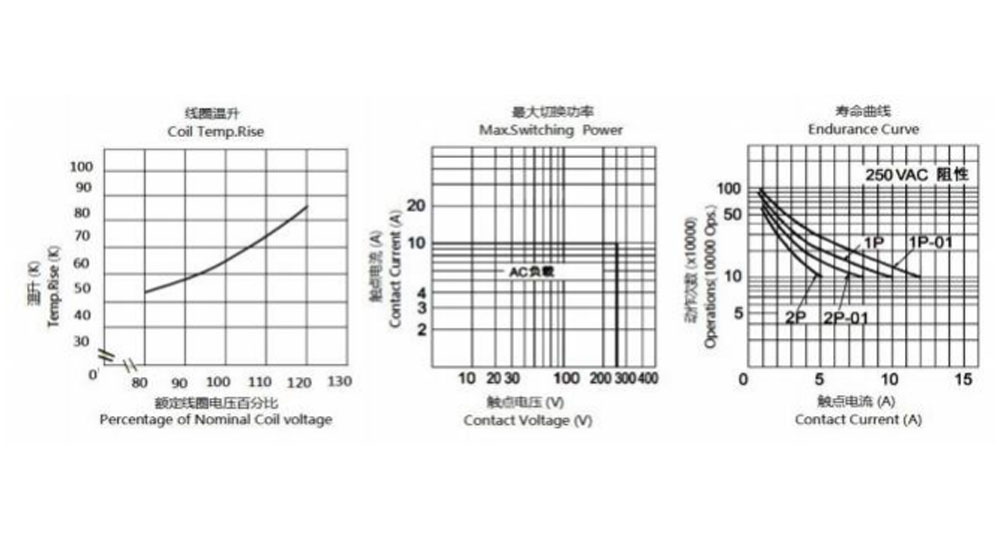

Jellegzetes görbék
Rendelési információk
CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 7 9
1: Típus: CYF2
2: 8A Nulla -5A
3: Pólusok száma: 2-2 pólus
4: Kapcsolattartási megállapodás: C Fom C ; H A-tól; B B-től
5: Névleges feszültség: 3,5,6,9,12,18,24,48VDC
6: Ház színe: T - Átlátszó, H-fekete, L-kék
7: Tekercs Pwor: D-0,72W L-0,54W
8: Védőszerkezet: S-Flux-álló,
SH-záras típusú, mosható
9: Speciális paraméter: nulla szabványos típus
Betű vagy szám – Különleges követelmény
A fluxusálló relék nem használhatók olyan környezetben, ahol olyan szennyező anyagok vannak, mint a H2S, SO2, NO2, por stb.
A víztisztítás vagy a felületkezelés nem javasolt, miután a folyósító relék a nyomtatott áramköri lapra vannak szerelve.
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Nem tudtuk értékelni az összes teljesítményt és az összes paramétert minden lehetséges alkalmazáshoz. Így a felhasználóknak a megfelelő helyzetben kell lenniük a választáshoz
Saját alkalmazásukhoz megfelelő termék. Zárt relék esetén a telepítés és a tisztítás után használat előtt nyissa ki a szellőzőnyílást a tokban. Ha bármilyen kérdése van, forduljon a Chengyuanhoz műszaki szolgáltatásokért. Azonban a felhasználó felelőssége a meghatározza mely terméket kell használni.
