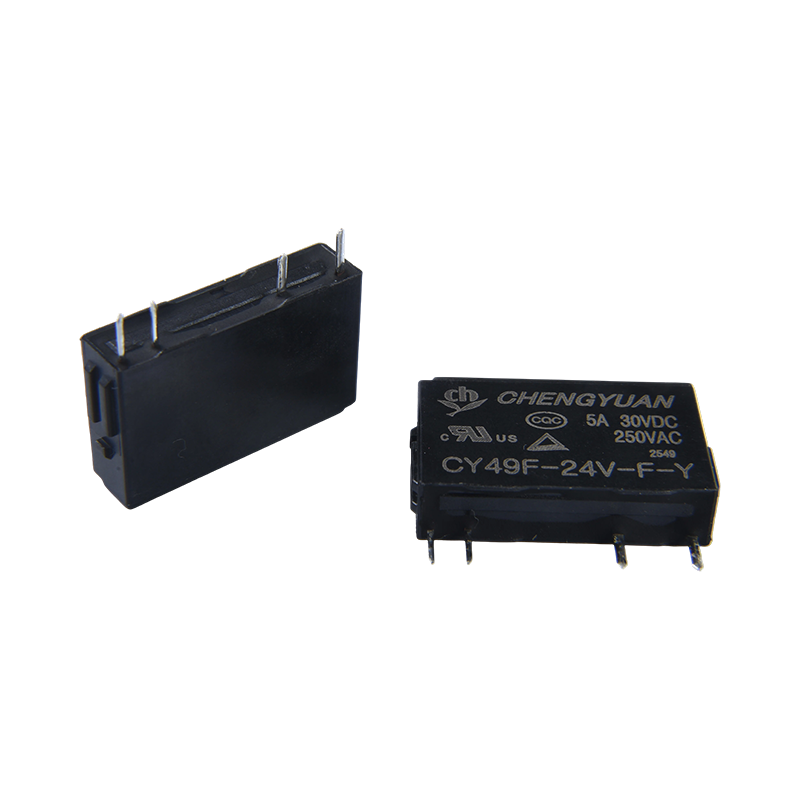

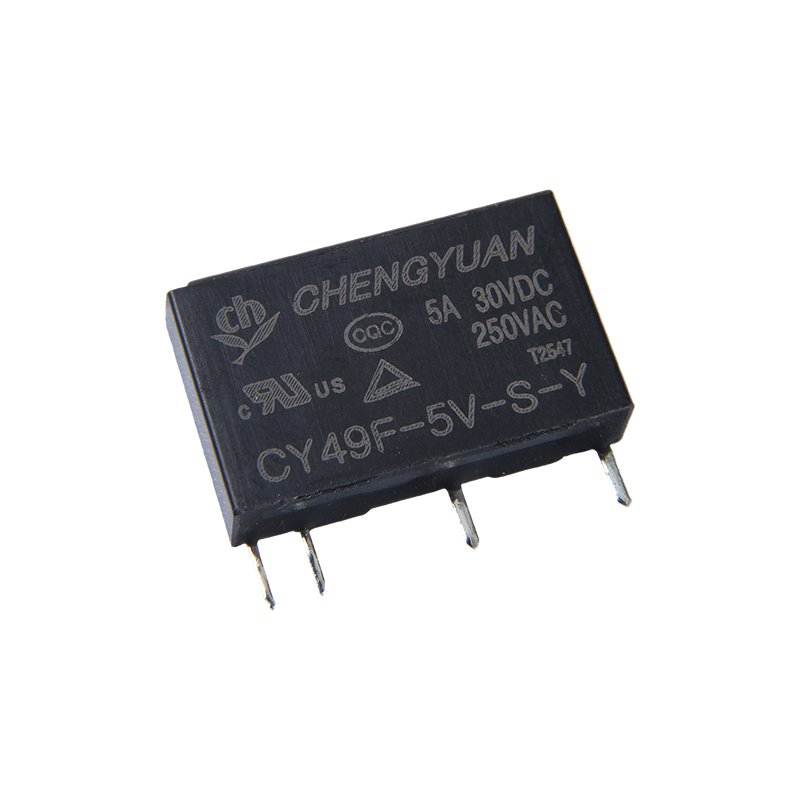

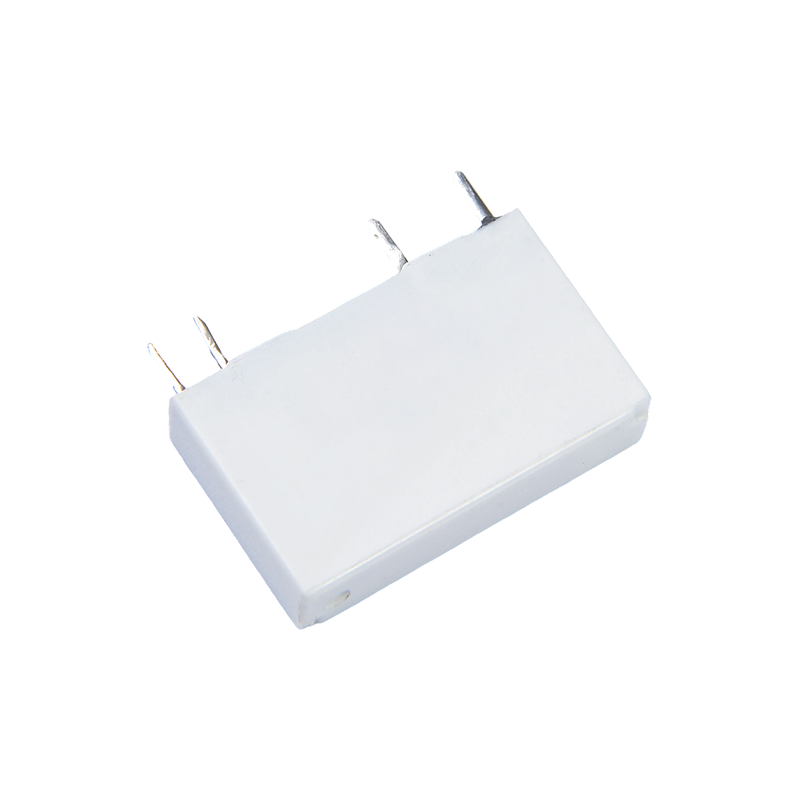

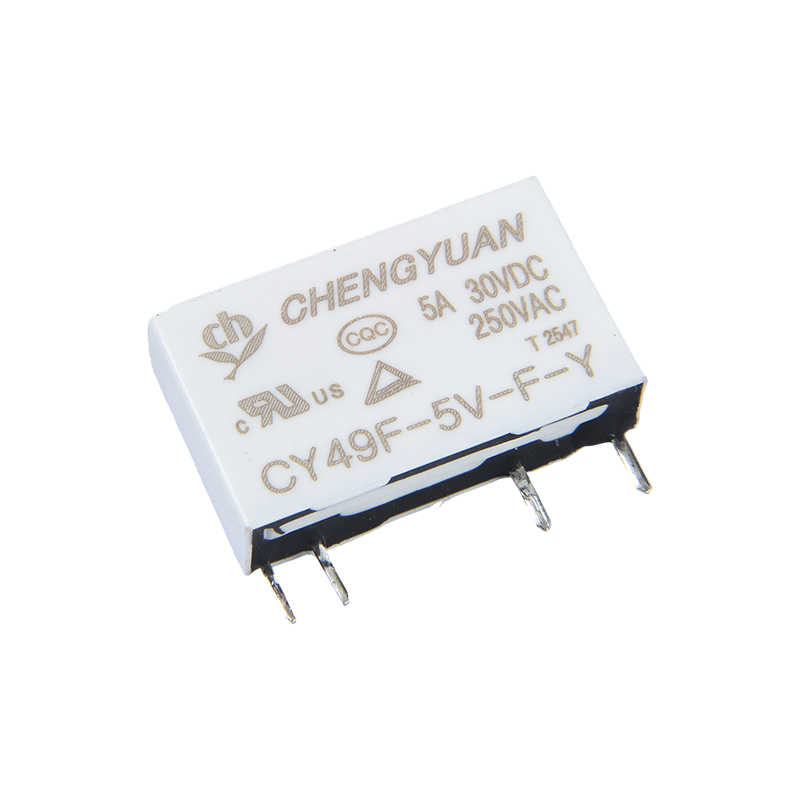

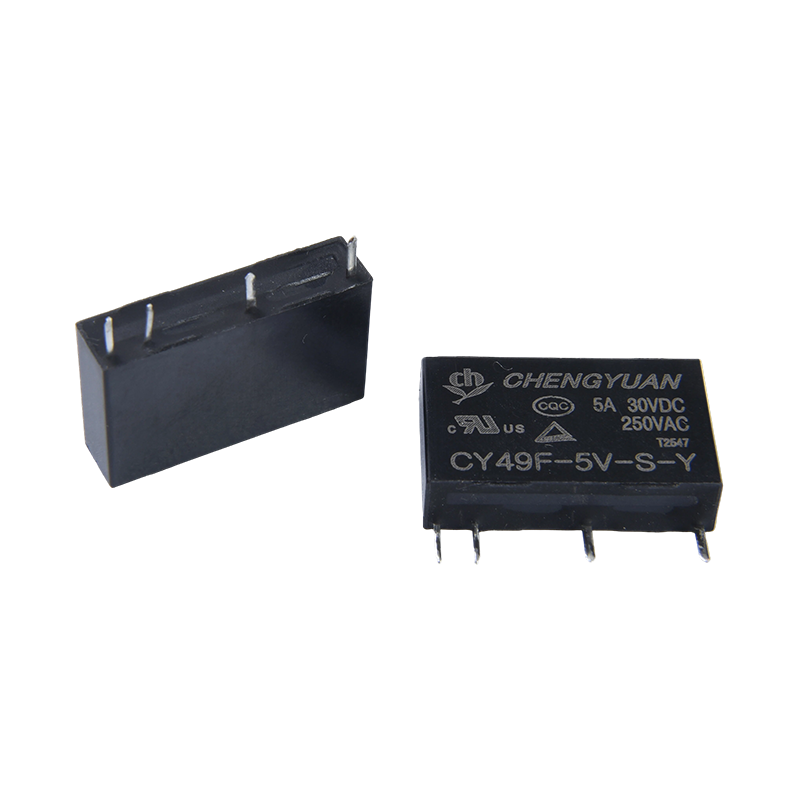

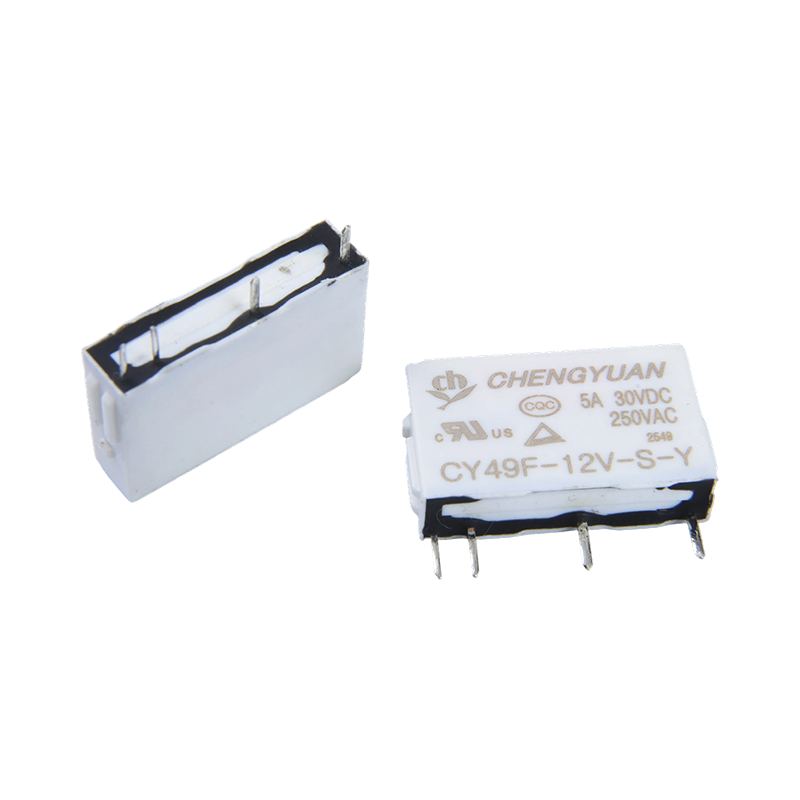

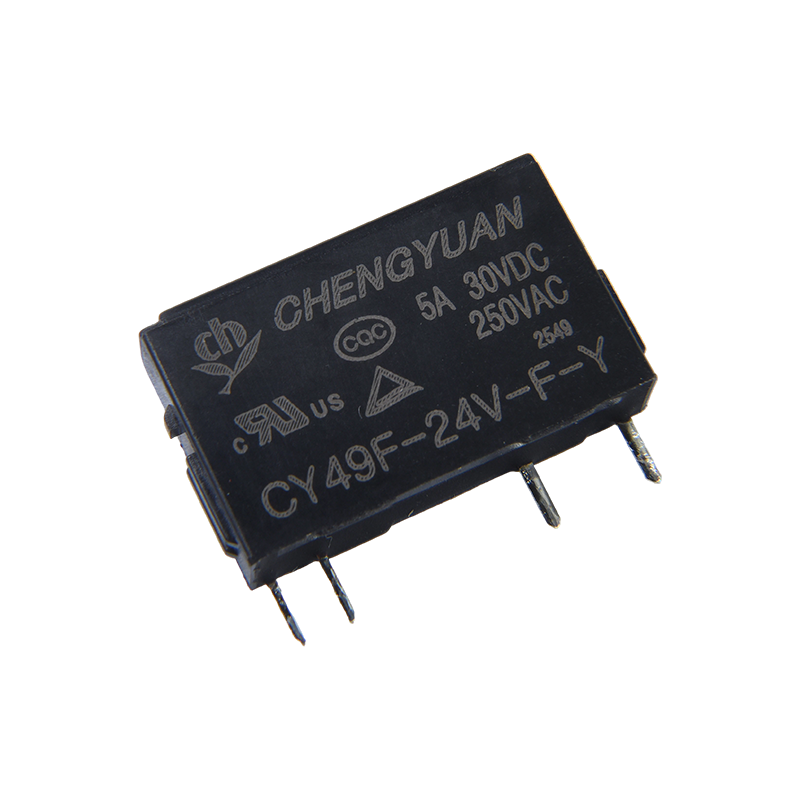

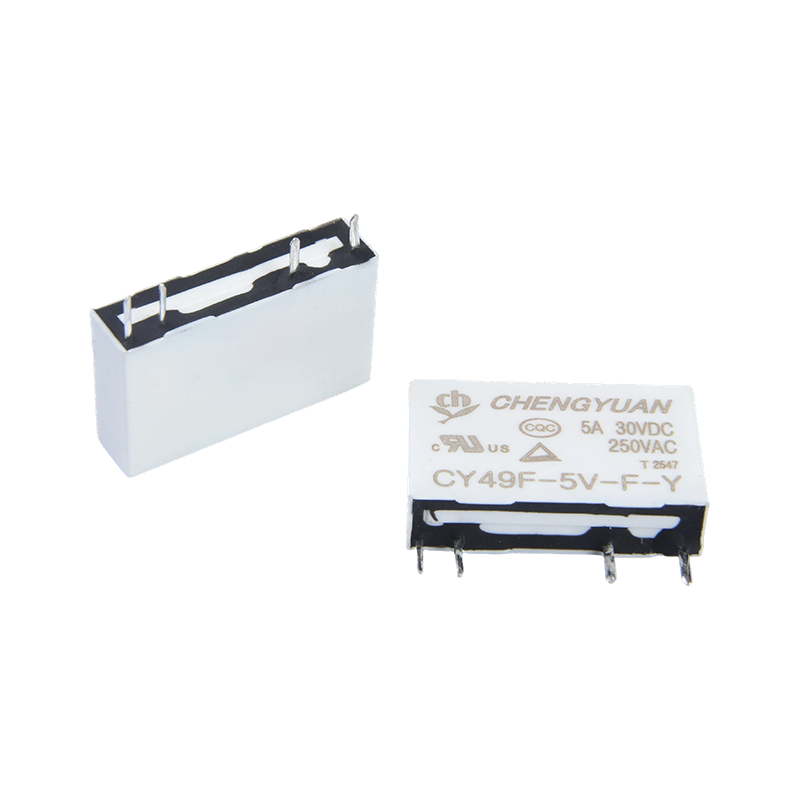

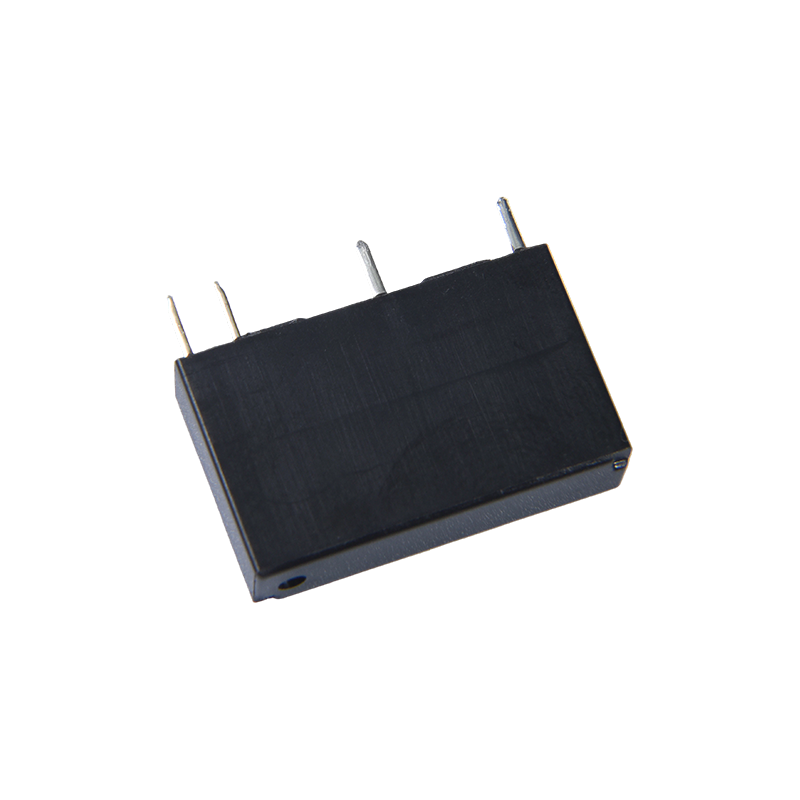

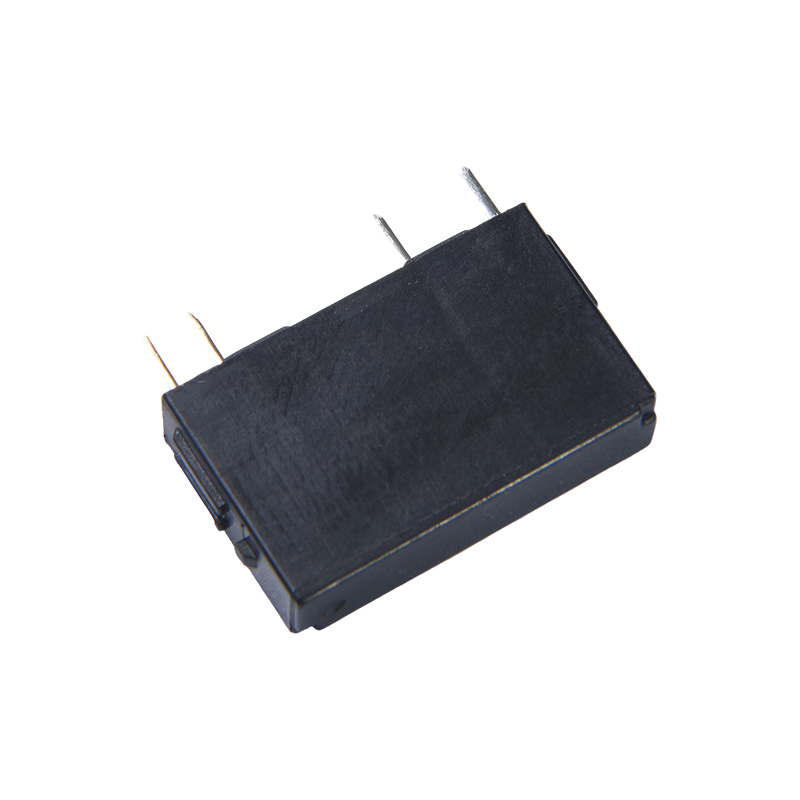

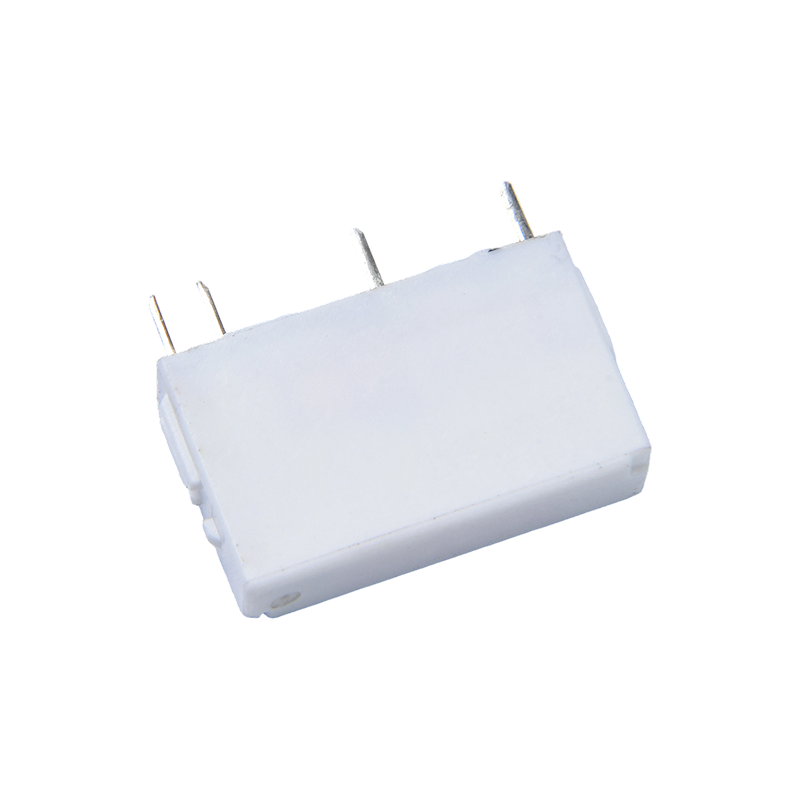

Jellemzők:
• Terhelhetőség: 5A érintkező kapcsolás
• Ultravékony, ultra-kicsi, nagy sűrűségű rögzítésre alkalmas (5 mm szélesség, 12,5 mm magasság)
• 3000 V-ig ellenáll
• Nagy érzékenység, mindössze 0,12 W energiafogyasztás
Tipikus alkalmazások:
Ipari automatizálási és vezérlő áramkörök: Általában megtalálható kommunikációs berendezésekben, hálózati berendezésekben, mérőműszerekben és felvonóvezérlő rendszerekben, amelyek áramköri kapcsolási, biztonsági védelmi vagy túláramvédelmi funkciókat látnak el.
Gépjárműelektronika és új energetikai területek: Alkalmazása járműbe épített berendezésekben, új energiagazdálkodási rendszerekben stb., megfelel az autóipari környezet megbízható kapcsolási követelményeinek.
Orvosi elektronika és légiközlekedés: Az orvosi berendezésekben, a biztonsági megfigyelésben és a repülési alkalmazásokban, ahol nagy stabilitás szükséges, áramköri leválasztást és védelmet biztosít.
Kapcsolatfelvételi adatok lehetőségre
| Írja be | CY49F |
| Kapcsolatfelvételi anyag | Ezüstötvözet |
| Érintkezési ellenállás | Max. 100 mΩ (1A 16VDC-nél) |
| Névleges terhelés (rezisztív terhelés) | 5A250VAC /30VDC |
| Max. váltóáram | 5A |
| Max. kapcsolási feszültség | 270 VAC |
| Max. kapcsolóáram | 1250VA/150W |
| Min. kapcsolási terhelés | 6V 1A |
| Jellemzők |
| Működési idő (névleges tekercsfeszültség mellett) | ≤ 10 ms Max. |
| Kiadási idő | ≤ 5 ms max. |
| Szigetelési ellenállás | Min. 1000 MΩ (500 VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: 1000 VAC, 50/60 Hz 1 percig |
| Tekercs és érintkező között: 3000 VAC, 50/60 Hz 1 percig |
| Rezgésállóság | Pusztító | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Funkcionális | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Ütésállóság | Funkcionális | 10G min |
| Pusztító | 10G min |
| Kitartás | Mechanikai tartósság (10800 op./h) | 10000000 művelet (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 100 000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 85 ℃ (nincs páralecsapódás) |
| Súly | kb. 3g |
| Tekercsadatok (20 ℃-on) |
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercs ellenállás ±10% (Ω) | Névleges operating hatalom | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 5 | 24 | 208 | Körülbelül 0,12W | a névleges 75%-a feszültség | a névleges 5%-a feszültség | a névleges feszültség 130%-a |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Körülbelül 0,18 W |
A fent látható adatok kezdeti értékek. A thd tekercs túlmelegedésének elkerülése érdekében ne alkalmazza a maximálisan megengedhető feszültséget a tekercsen 10 percnél tovább.

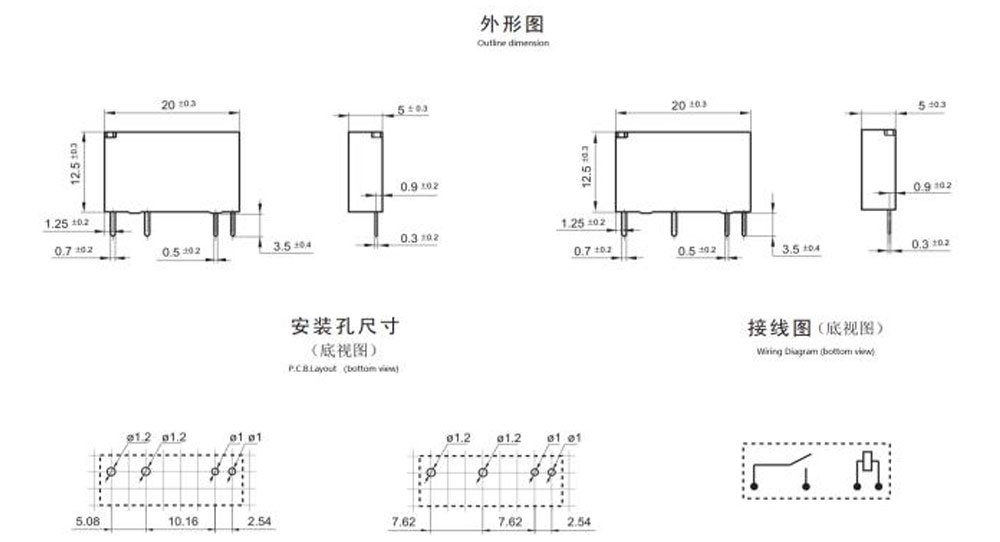

Vázlat mérete, Bekötési rajz, NYÁK elrendezés (Mértékegység:mm)

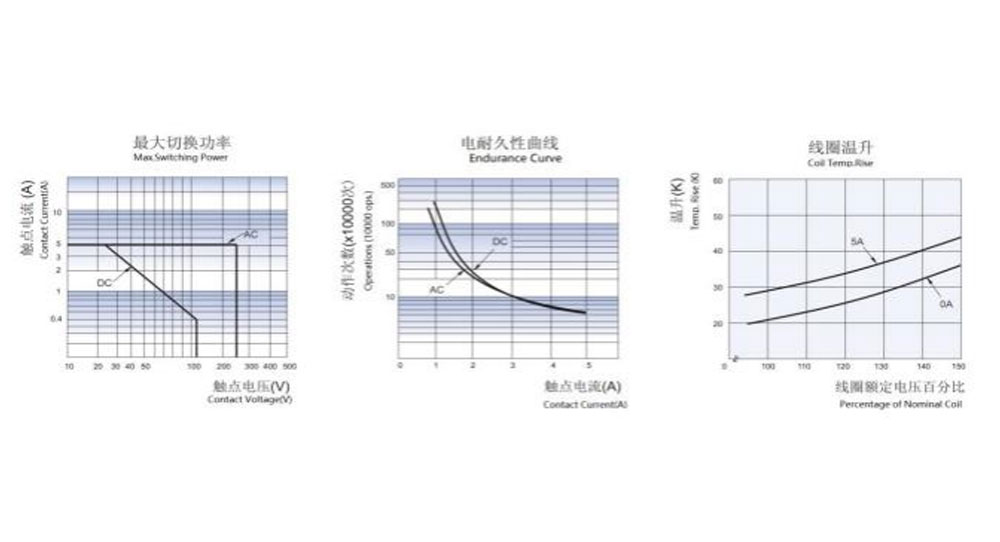

Jellegzetes görbék
Rendelési információk
CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 8
1: Típus: CY49F
2: Névleges feszültség: 5,6,9,12,18,24VDC
3: Érintkezőcsap távolság: F: 5,08 mm S: 7,62 mm
4: Kapcsolattartó típusa: Y: Egyérintkezős, E: Kétirányú érintkező
5: Tokozási kategória: B az övcsatot jelöli. Nincs: Nincs
6: Ház színe: H-fekete; B-fehér
7: Védőszerkezet: S-Flux-álló,
SH-záras típusú, mosható
8: Speciális paraméter: Nincs szabványos típus
Betű vagy szám – Különleges követelmény
A fluxusálló relék nem használhatók olyan környezetben, ahol olyan szennyező anyagok vannak, mint a H2S, SO2, NO2, por stb.
A víztisztítás vagy a felületkezelés nem javasolt, miután a folyósító relék a nyomtatott áramköri lapra vannak szerelve.
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Nem tudtuk értékelni az összes teljesítményt és az összes paramétert minden lehetséges alkalmazáshoz. Így a felhasználóknak a megfelelő helyzetben kell lenniük a választáshoz
Saját alkalmazásukhoz megfelelő termék. Zárt relék esetén a telepítés és a tisztítás után használat előtt nyissa ki a szellőzőnyílást a tokban. Ha bármilyen kérdése van, forduljon a Chengyuanhoz műszaki szolgáltatásokért. Azonban a felhasználó felelőssége a meghatározza mely terméket kell használni.
