A kemence mágneskapcsolójának útmutatója: tekercsfeszültség, érintkezők névleges értéke, tesztelés és csere

Az év leghidegebb reggelén a hőség nélküli hívás általában ugyanazzal az összetevővel végződik. Hív a termosztát, a vezérlőpanel 24 VAC-ot küld, a transzformátor kijelentkezik, a fűtőelemek még hidegek. A kemence kontaktorja az a rész, amely abbahagyta a munkáját.

A kemence mágneskapcsolója egy nagy teljesítményű, elektromosan működtetett kapcsoló. Egy alacsony feszültségű tekercs, amely lakossági berendezésekben szinte mindig 24 VAC, olyan hálózati feszültségű érintkezőket húz be, amelyek a fűtőelemek vagy a ventilátormotor teljes áramát továbbítják. Három szám határozza meg a helyes részt: tekercs feszültség, névleges érintkezőáram az alkalmazott feszültségen és póluskonfiguráció. Ha mind a hármat összeegyeztetjük, a kontaktor több éven át működik a fűtési szezonban. Kihagy egyet, és az eredmény hegesztett érintkezők, csobogó tekercs vagy ugyanaz a hőmentes hívás a következő télen.

Mit csinál a kemence mágneskapcsolója az áramkörben

A kontaktor azért van, hogy az alacsony feszültségű vezérlővezetékeket távol tartsa a hálózati feszültségtől. A termosztátok és a vezérlőpanelek 24 VAC feszültséggel működnek, ami biztonságosan vezethető vékony termosztátkábelen keresztül. A fűtőelemek, a ventilátormotorok és a kompresszorok 120, 208, 240 vagy 277 V váltakozó feszültséggel működnek, és több tíz ampert tudnak felvenni. A kontaktor azon a határon ül. Tekercse a vezérlőáramkörbe, érintkezői a vonali áramkörbe vannak bekötve, és a kettő soha nem érintkezik elektromosan.

Az alkatrész élettartama a felszereléstől függ:

• Elektromos kemencék és légkezelők: a kontaktor a fűtőelemek csoportjait kapcsolja át, gyakran az elemeket néhány másodperc alatt bekapcsoló szekvencerek mellett.
• Gázkemencék: egy kontaktor vagy ventilátorrelé kapcsolja a ventilátormotort hálózati feszültségre, ha a tábla úgy ítéli meg, hogy a hőcserélő elég meleg.
• Csomagolt egységek és kültéri részek: a kontaktor együtt kapcsolja a kompresszort és a kondenzátorventilátort, ezért a besorolása zárt rotoros erősítőkben és futóerősítőkben is szerepel.

Érdemes egy kemencevezérlő panelen leválasztani a kontaktort a kis relékről. Az alaplapi relék kapcsolják a gázszelepet, az induktort vagy a párásítót, és kezelnek egy-két erősítőt. A kontaktor kezeli a nagy terhelést, és ez a teljesítménybeli különbség a címkére nyomtatott összes besorolást hajtja végre.

A számok, amelyek számítanak, mielőtt megadná vagy cserélné

A tekercs feszültsége az első. A 24 V-os tekercs nem húzódik be megbízhatóan a 120 V-os áramkörön, a 240 V-os tekercs pedig egy 24 V-os áramkörön egyszerűen nem mozdul el. A legtöbb lakossági kemence transzformátor 24 V AC és 40 VA körüli névleges feszültségű, ami elegendő egy kontaktor tekercshez, valamint egy gázszelephez és egy táblához. A tekercsek elviselnek némi megereszkedést, de ha a transzformátor gyenge, vagy a termosztát kábele alulméretezett, akkor a kontaktor zörög ahelyett, hogy tisztán zárna, és a csattanás gyorsabban égeti a tekercset, mint bármi más.

Az érintkezési besorolás a második, és két részből áll. A 240–277 V AC feszültség mellett gyakran 25, 30 vagy 40 A ellenállási névleges érték a fűtőelem-panelekre vonatkozik. A motor névleges értéke teljes terhelésű erősítőként és zárt rotoros erősítőként szerepel, és ez a szám számít, amikor a kompresszor az érintkezőkön ül. A 40 A-es rezisztív kontaktor nem automatikusan 40 A-es kompresszor kontaktor.

Aztán jönnek a mechanikai részletek:

• Pólus konfiguráció: egypólusú egy lábhoz, kétpólusú 240 VAC egyfázishoz, három pólus háromfázishoz.
• Kivezetés típusa: csavaros kapcsok, negyed hüvelykes gyorscsatlakozók vagy dobozsaruk.
• Szerelési alapterület, konzol stílusa és a tekercs kivezetéseinek helyzete.

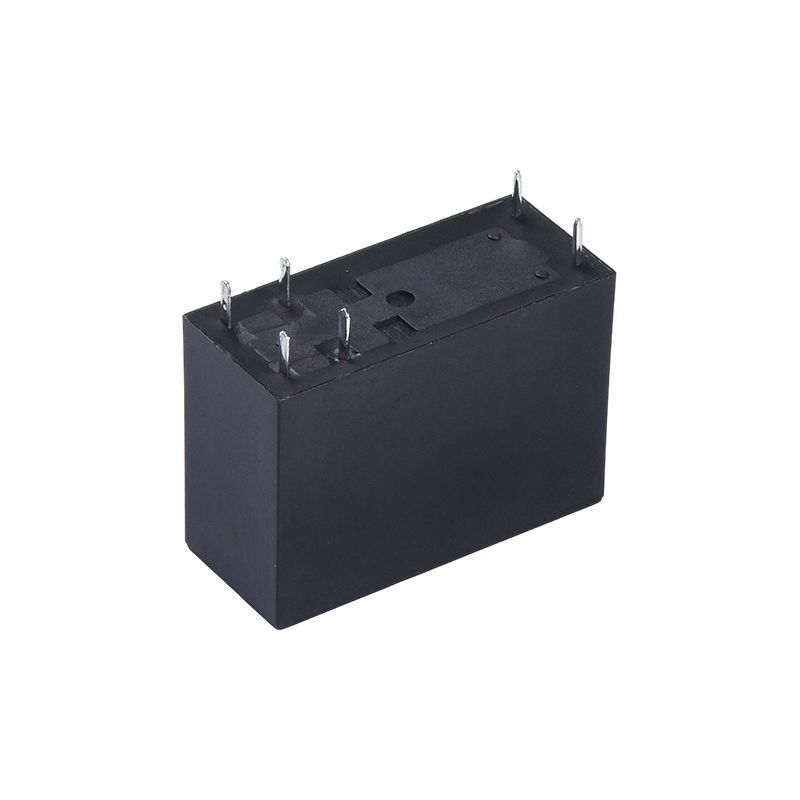

Ha a terhelés kicsi, egyes berendezések a vezérlőkártyára forrasztott teljesítményrelét használnak külön panel mágneskapcsoló helyett. Egy olyan alkatrész, mint a CYF3 SPST NYÁK-relé, 16 A névleges feszültséggel 250 VAC-on, lefedi a fedélzeti kapcsolást, ahol a teljes kontaktor túlméretezett lenne.

CYF3 NYÁK-relé fedélzeti kapcsoláshoz Kompakt 16 A 250 VAC NYÁK relé a vezérlőpanel kapcsolásához, ahol egy külön panel kontaktor túlméretezett; A magas tekercsérintkező-szigetelés támogatja a kompakt berendezéseket. Termék megtekintése →

Tünetek, amelyek azt jelzik, hogy a kontaktor meghibásodott

Egy kontaktor ritkán hibásodik meg figyelmeztetés nélkül. A meghibásodási minta általában pontosan arra a részre mutat, amelyik feladta.

• Működő ventilátor mellett nincs hő: a tekercs nyitva van, vagy a kártya nem ad rá 24 VAC feszültséget. Az alkatrész kártalanítása előtt ellenőrizze a tekercs feszültségét.
• Csattogás vagy zümmögés: a tekercs nem kap elég feszültséget az armatúra megtartásához, gyakran gyenge transzformátor vagy korrodált csatlakozás.
• Nem kapcsol ki hő: az érintkezők összehegesztettek. A felső végállás kapcsoló az egyetlen, ami leállítja az elemeket, és többször is kiold, amíg a kontaktort ki nem cserélik.
• Égett szag vagy elszíneződött tekercs: a tekercs szigetelése meghibásodott, rendszerint hosszan tartó csattanás vagy rövidre zárt vezérlőáramkör után.
• Gödrös vagy megfeketedett érintkezők: a kontaktor továbbra is zár, de a zárt érintkezők ellenállása megnőtt, a kapcsokon felmelegszik, és a munka alkatrészcsere helyett vezetékjavítássá válik.

Egy feszültség alá helyezett feszültségesés-teszt ezt az utolsó esetet is felfogja, mielőtt drágává válna. Zárt kontaktor mellett, és a terhelés jár, mérje meg az egyes pólusok vonalkapcsait. Egy egészséges érintkezőkészlet csak a volt töredékét ejti le. Miután a leolvasott érték meghaladja a névleges áramerősségnél nagyjából fél voltot, a pontozás jól halad, és az alkatrész a következő szervizlátogatáshoz tartozik, nem pedig a következő meghibásodáshoz.

Kemencekontaktor tesztelése hat lépésben

A tesztelés körülbelül tizenöt percig tart egy multiméterrel.

1. Kapcsolja ki az áramellátást a kemence leválasztójánál és a megszakítónál, majd ellenőrizze egy mérőműszerrel a vezeték csatlakozóinál.
2. A vezeték eltávolítása előtt fényképezze le a kapocs elrendezését.
3. Válassza le a tekercs vezetékeit és mérje meg a tekercs ellenállását. Hasonlítsa össze az adattábla értékével vagy egy ismert jó mértékegységgel. A nyitott leolvasás meghibásodott tekercset jelent.
4. Alkalmazzon 24 VAC feszültséget egy ismert jó transzformátorról közvetlenül a tekercsre. Egy határozott kattintás azt jelenti, hogy a mágneses áramkör működik. A zümmögés vagy a csend tekercsre vagy mechanikai hibára utal.
5. Ha a tekercs feszültségmentes, ellenőrizze a folytonosságot minden póluson. Nyitva kell olvasni. Kapcsolja be a tekercset, és ellenőrizze, hogy minden pólus zárva van-e.
6. Csatlakoztasson újra mindent, állítsa vissza az áramellátást, és mérje meg a feszültségesést a zárt érintkezőkön terhelés alatt. Ez a lépés a leggyakrabban kihagyott, és ez az, amely előrejelzi az ismétlődő hívást.

Csere kiválasztása az áramkör leminősítése nélkül

A legbiztonságosabb csere megegyezik az eredetivel a tekercsfeszültség, az érintkező névleges értéke az alkalmazott feszültség mellett, a pólusszám és a rögzítés. A leggyakoribb hiba az alkatrész felszerelése, mert a konzol és a kapcsok egy vonalba kerülnek, miközben az érintkezők névleges értéke alacsonyabb az eredetinél. A 30 A-es kontaktor a 40 A-es alkatrész helyett enyhe napon működik, és az első hideg reggelen hegeszti az érintkezőit, amikor minden elem bank egyszerre kap feszültséget.

Két szokás akadályozza meg a visszahívásokat:

• Ellenőrizze a tényleges terhelést, ne csak a régi címkét. Ha egy ventilátormotort vagy kompresszort egy másik modellre cseréltek, előfordulhat, hogy a teljes terhelésű erősítők megváltoztak.
• Ellenőrizze a tekercs feszültségét a kapcsokon, miközben a termosztát hív. A jóval 24 VAC alatti érték azt jelenti, hogy nem a kontaktor a kiváltó ok, és először a transzformátort vagy a vezérlőkábelt kell figyelni.

A fűtő- és kompresszoráramkörökben a nagyáramú kapcsolás gyakran egy masszív, egypólusú teljesítményrelékre vezethető vissza, nagy érintkezési távolsággal és egy tekercssel, amely szilárdan tartja az alacsony feszültséget. Egy olyan alkatrész, mint a CYT90 nagyáramú SPST relé, 30 A-tól 40 A-ig, pontosan erre a terhelési osztályra készült.

CYT90 nagyáramú relé erős kapcsoláshoz Kompakt 30A/40A teljesítményrelé ezüstötvözet érintkezőkkel, többféle rögzítési lehetőséggel és nagyáramú kapcsolással készülékekhez, fűtőtestekhez és ipari vezérlőberendezésekhez. Termék megtekintése →

Hol végződik a relé és kezdődik a kontaktor

A kettő közötti határvonal inkább kötelesség és konstrukció kérdése, semmint kemény műszaki határ. A kontaktorok határozott célú kapcsolásra készültek, szélesebb érintkezési hézagokkal, nehezebb rugóval és vonali vezetéket fogadó kapcsokkal. Az alatta lévő elv ugyanaz, mint bármelyik általános célú elektromágneses relé : egy tekercs mágneses teret hoz létre, amely húzza az armatúrát és mozgatja az érintkezőket. Ami változik, az az áramerősség, az érintkező anyaga és a mozgó alkatrészek mechanikai szilárdsága.

A panelépítők általában két szintre osztják fel a munkát. A tápfeszültség kapcsolás a kontaktornál vagy a nagyáramú relénél történik. A leválasztás és a közbehelyezés a sínre szerelt modulokon történik, ahol egy olyan alkatrész, mint a 16 A-es érintkezőkkel rendelkező MCYF3 14F sínrelé modul, illeszkedik a kemence vezérlőszekrényébe vagy egy nagyobb fűtőpanelbe.

MCYF3 14F sínrelé modul panelépítőknek Sínre szerelt 14F-es relémodul 16 A-es érintkezőkkel és akár 32 csatornával, amely alkalmas központi vezérlésre és kemence- vagy fűtőpanelekbe való beépítésre. Termék megtekintése →

Kérdések, amelyeket érdemes feltenni, ha mennyiségben vásárol

Az eredeti gyártók és a panelgyártók számára a kontaktor vagy relé egy kis tétel, amely nagy hatással van a garanciális költségekre. Három pontot érdemes megerősíteni rendelés előtt.

• Érintkezőanyag és ciklusélettartam: az ezüst-ón-oxid és az ezüst-kadmium-oxid eltérően viselkedik rezisztív és induktív terhelés esetén. Kérdezze meg, hogy milyen anyagot használnak, és milyen ciklusszámot vizsgáltak névleges áramerősség mellett.
• A tekercs konzisztenciája: a felvevő és kieső feszültség tételenkénti változása a terepen csattanásként jelenik meg. Kérdezze meg, hogyan tesztelik a tekercseket összeszerelés előtt.
• Gyártási nyomon követhetőség: dátumkódok, beérkező anyagok ellenőrzése és sorvégi érintkezési ellenállás tesztelése.

A beszállítói háttér legalább annyira számít, mint az adatlap. A cyrelays.com-on keresztül működő Ningbo Chengyuan Chuangke Electronics Co., Ltd. 1996 óta gyárt reléket és elektronikai alkatrészeket Ningbóban, és olyan gyártóként írja le magát, amely egyesíti a fejlesztést, a gyártást és az értékesítést, a mágneses reteszelő és a bepattintható szerkezetekre vonatkozó szabadalmakkal. További részletek elérhetők a oldalról .

A kemence mágneskapcsolója egy egyszerű alkatrész, három kritikus számmal. A tekercs feszültsége, az érintkező névleges értéke az alkalmazott feszültségen és a póluskonfiguráció dönti el, hogy túlél-e egy fűtési szezont, vagy a leghidegebb reggelen hibásodik-e meg. Tedd rendbe, ellenőrizze a valódi terhelést a régi címke helyett, és a kontaktor megszűnik ismétlődő szolgáltatási cikknek lenni.
