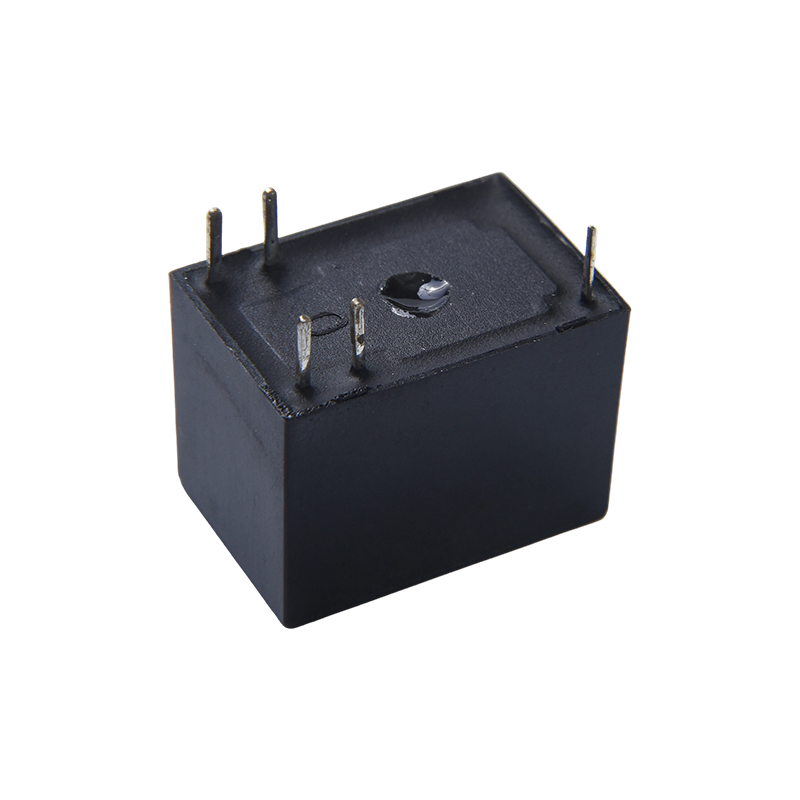

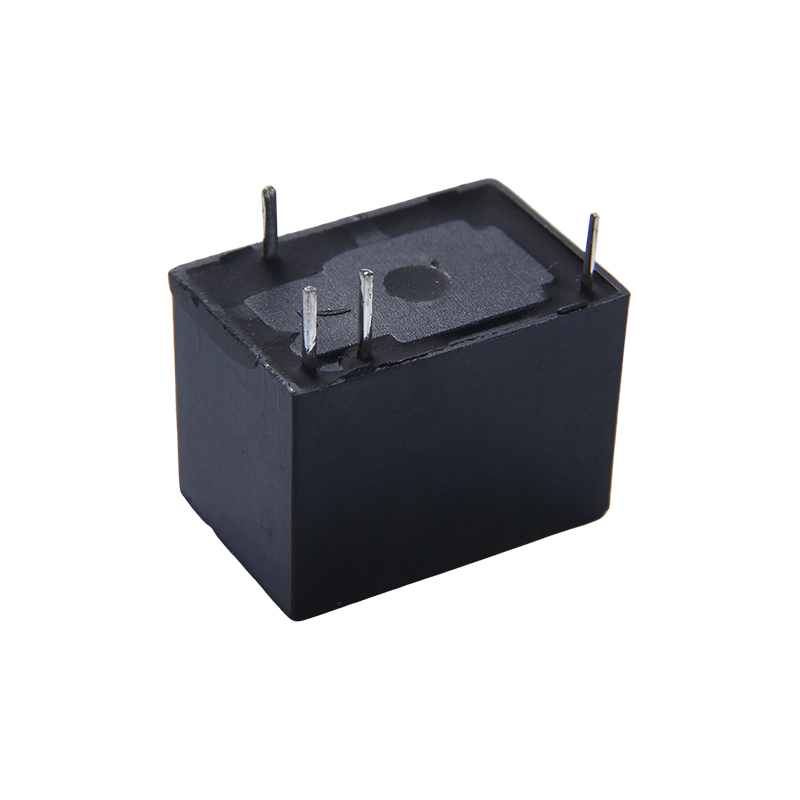

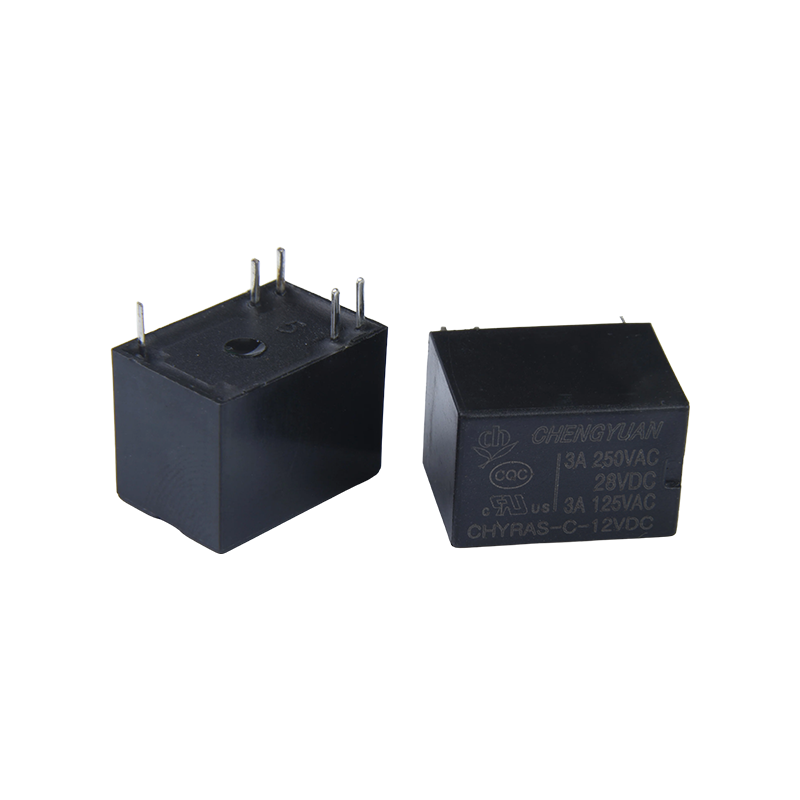

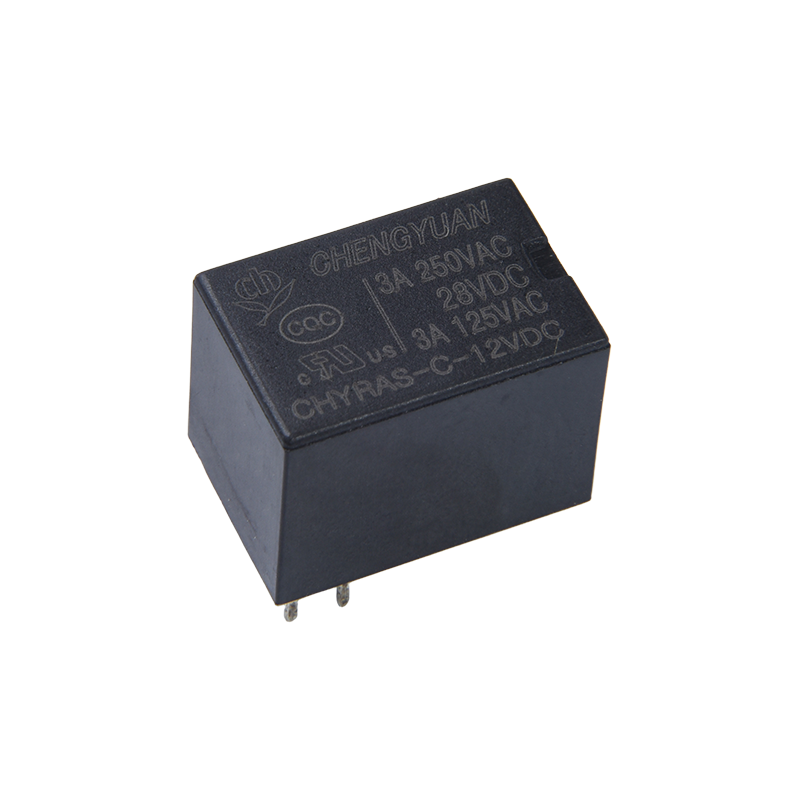

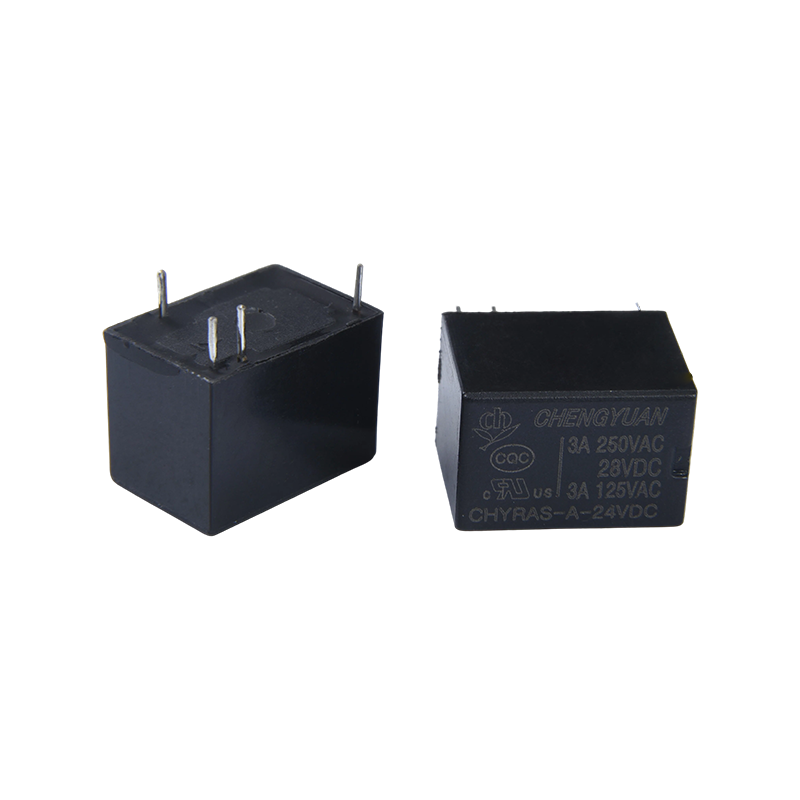

I. Alapvető előnyök
1. Nagy érzékenységű válasz: A 200 mW-os nagy érzékenységű tekercs gyors reagálást tesz lehetővé gyenge vezérlőjelekre, javítva a jelvezérlés pontosságát.
2. Erős környezeti alkalmazkodóképesség: A lezárt szerkezet hatékonyan ellenáll a pornak, nedvességnek és egyéb környezeti tényezőknek, meghosszabbítva az élettartamát.
3. Alacsony energiafogyasztás: A 0,2 W-os alacsony fogyasztású kialakítás alkalmas elemes vagy alacsony fogyasztású eszközökhöz, csökkentve a végtermék teljes energiafogyasztását.
4. Széleskörű sokoldalúság: Széles feszültség-kompatibilitás, szabványos PCB-csomagolás és több forgatókönyvhöz való alkalmazkodóképesség különböző területeket fed le, mint például a kommunikáció, a biztonság, az irodai berendezések és a háztartási gépek, növelve a termékek újrafelhasználhatóságát.
II. A termék felépítése és telepítési jellemzői
1. Csomagolás és tűkialakítás: 5 PIN-es NYÁK-csomagot alkalmaz szabványos tűelrendezéssel, amely megkönnyíti az automatizált hegesztést és a tömeges összeszerelést, és alkalmas nagy sűrűségű PCB-lapok kialakítására.
2. Ultra-kis méret: A kompakt méret megfelel a kompakt belső telepítés igényeinek, megtakarítva a nyomtatott áramköri lapok helyét és hozzájárulva a végtermékek miniatürizálásához;
3. Zárt szerkezet: A zárt kialakítás hatékonyan akadályozza meg a por, nedvesség és idegen tárgyak bejutását, javítva az élettartamát összetett környezetben. III. Alapfunkciók és alkalmazható forgatókönyvek
1. Alapfunkciók: Jelleválasztási, jelvezérlési és áramkörvédelmi funkciókat biztosít, leválasztva a vezérlőáramkört a terhelési áramkörtől, és védve a központi vezérlőelemeket;
2. Kommunikációs berendezés: Alkalmas jelek kapcsolására és áramkör vezérlésére kommunikációs berendezésekben, például kapcsolókban, biztosítva a jelátvitel stabilitását.
3. Biztonsági és biztonsági berendezések: Biztonsági beléptetőrendszerek és felügyeleti berendezések vezérlőegységeként használható, lehetővé téve az ajtó mágneses zárkapcsolójának állapotának észlelését és vezérlését, valamint a biztonsági riasztási jelek továbbítását.
4. Irodai berendezések: Alkalmas irodai berendezések, például nyomtatók és fénymásolók belső jeleinek vezérlésére, javítva a berendezés működésének pontosságát.
5. Háztartási készülékek: Kiegészítő jelvezérlésre használják kis háztartási készülékekben, például belső áramköri kapcsolásra és védelemre, megfelelve a háztartási készülékek kis teljesítményű tervezési követelményeinek;
6. Ipari automatizálás: ipari automatizálási berendezések kis jelvezérlő kapcsolataira alkalmazható, lehetővé téve a berendezés különböző moduljainak összehangolt működését és vezérlését.
Kapcsolatfelvételi adatok lehetőségre
| Írja be | CHYRAS |
| Kapcsolatfelvételi anyag | Ezüstötvözet |
| Érintkezési ellenállás | Max. 100 mΩ (1A 16VDC-nél) |
| Névleges terhelés (rezisztív terhelés) | 3A/12V0AC |
| Max. váltóáram | 3A |
| Max. kapcsolási feszültség | 125VAC |
| Max. kapcsolóáram | 360VA |
| Min. kapcsolási terhelés | 6V 1A |
| Jellemzők |
| Működési idő (névleges tekercsfeszültség mellett) | 10 ms max. |
| Kiadási idő | 4 ms max. |
| Szigetelési ellenállás | Min. 1000 MΩ (500 VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: 500 VAC, 50/60 Hz 1 percig |
| A tekercs és az érintkező között: 750 VAC, 50/60 Hz 1 percig |
| Rezgésállóság | Pusztító | 10-55 Hz, 1,5 mm-es dupla amplitúdóval |
| Funkcionális | 10-55 Hz, 1,5 mm-es dupla amplitúdóval |
| Ütésállóság | Funkcionális | 10G min |
| Pusztító | 10G min |
| Kitartás | Mechanikai tartósság (10 800 op./h) | 10000000 művelet (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 100 000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 85 ℃ (nincs páralecsapódás) |
| Súly | kb. 3,7 g $ $ |
| Tekercsadatok (20 ℃-on) |
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercsellenállás ±10% (Ω) | Névleges operating hatalom | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 3 | 150 | 20 | Körülbelül 0,45 W | a névleges 75%-a feszültség | a névleges 5%-a feszültség | a névleges feszültség 130%-a |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Körülbelül 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Körülbelül 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
A fent látható adatok kezdeti értékek. A tekercs túlmelegedésének elkerülése érdekében ne alkalmazzon 10 percnél tovább a megengedett legnagyobb feszültséget a tekercsre.

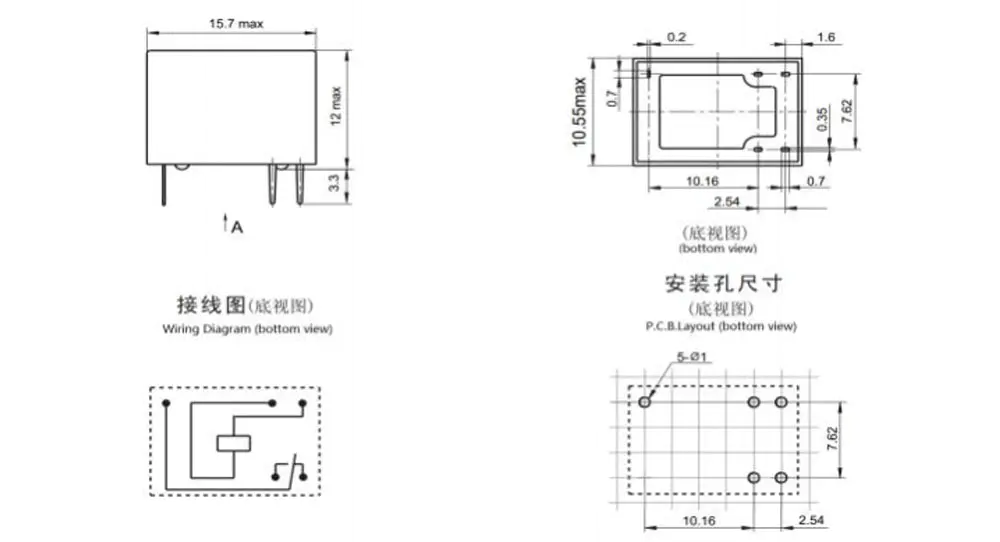

Körvonal mérete, Bekötési rajz, NYÁK elrendezés (Mértékegység: mm)

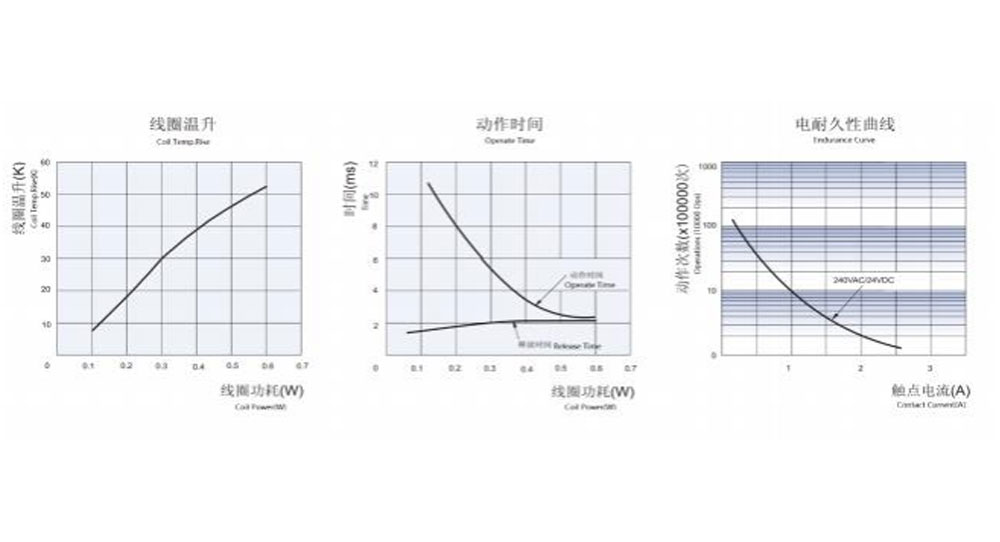

Jellegzetes görbék
Rendelési információk
CHYRAS - C - 12VDC - H - D - T - XX
1 2 4 5 6 7
1: Típus: CHYRAS
2: Kapcsolattartási megállapodás: C Fom C ; H A-tól; B B-től
3: Névleges feszültség: 3,5,6,9,12,24VDC
4: Ház színe: H-fekete; L-kék, Y-sárga
5: Tekercs Pwor: D-0,36W L-0,2W
6: Védőszerkezet: S-Flux-álló,
SH – Lezárt típusú, mosható
7: Speciális paraméter: Nincs szabványos típus
Betű vagy szám – Különleges követelmény
A fluxusbiztos relék nem használhatók olyan szennyező anyagokkal környezetben, mint a H2S, SO2, NO2, por stb.
Víztisztítás vagy felületkezelés nem javasolt, miután a fluxusbiztos relék a NYÁK-ra szerelték.
Egy személyre szabott speciális utótag áll rendelkezésre, miután a CHENGYUAN kiértékelte.
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Nem tudtuk értékelni az összes teljesítményt és minden paramétert minden lehetséges alkalmazáshoz. Így a felhasználóknak megfelelő helyzetben kell lenniük a választáshoz
Saját felhasználásra alkalmas termék. Zárt relék esetén a telepítés és tisztítás után használat előtt nyissa ki a tokban lévő szellőzőnyílást. Ha bármilyen kérdése van, kérjük, forduljon Chengyuanhoz a műszaki szolgáltatásokért. A használandó termék meghatározása azonban a felhasználó felelőssége.
