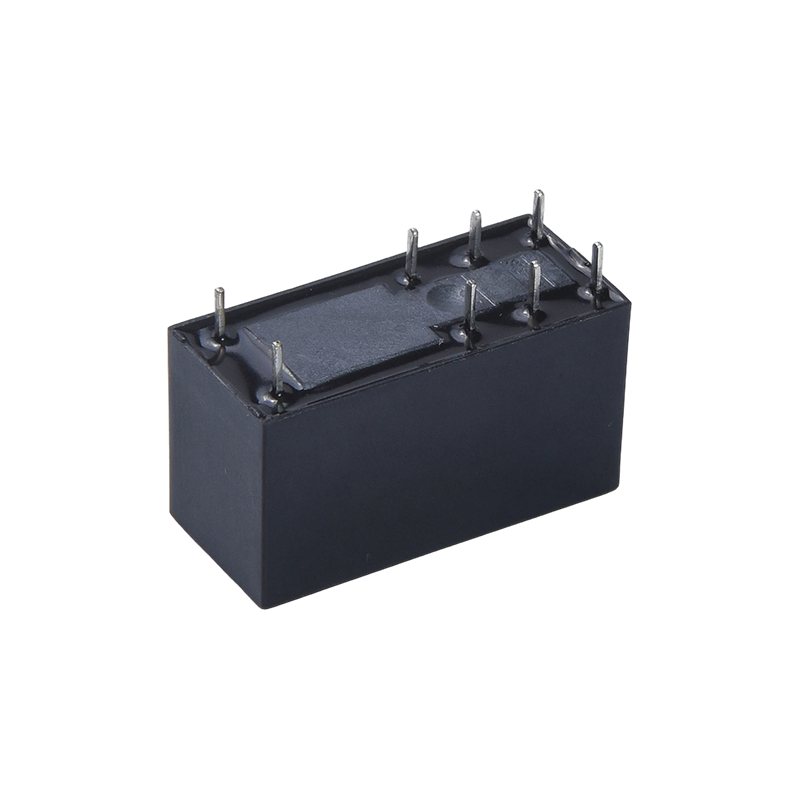

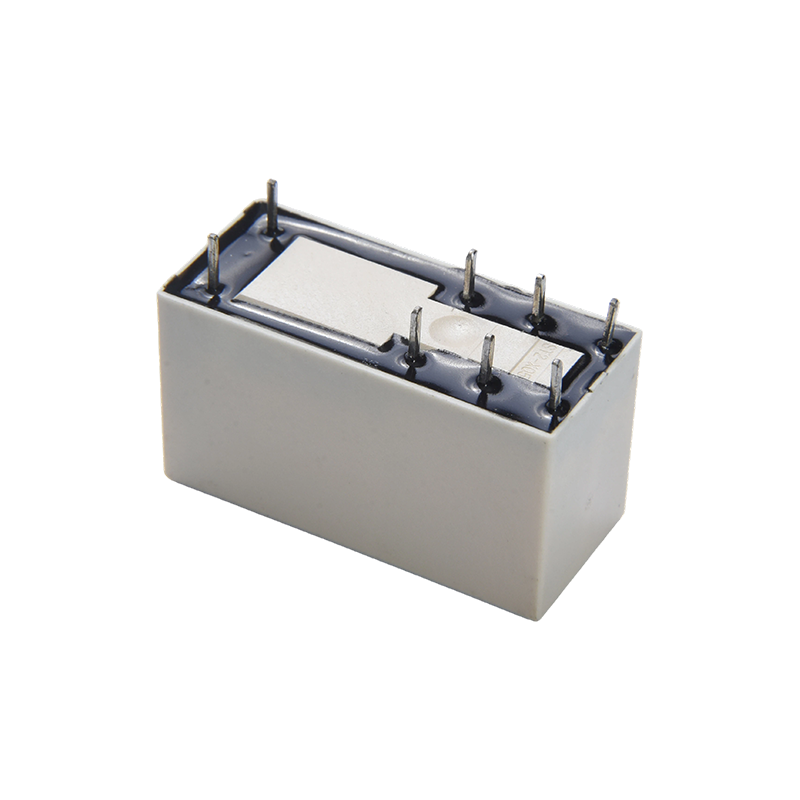

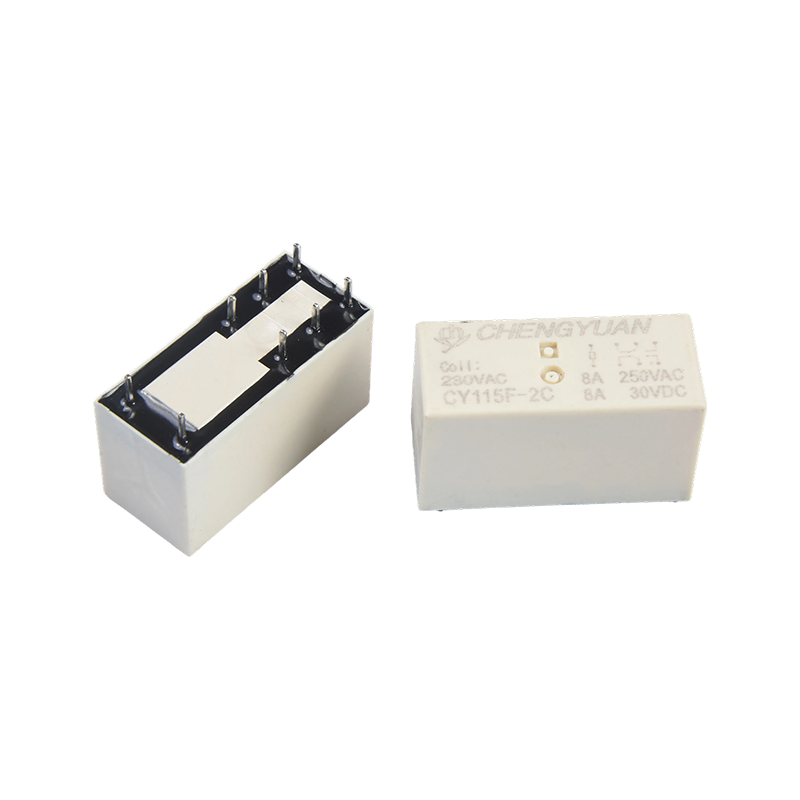

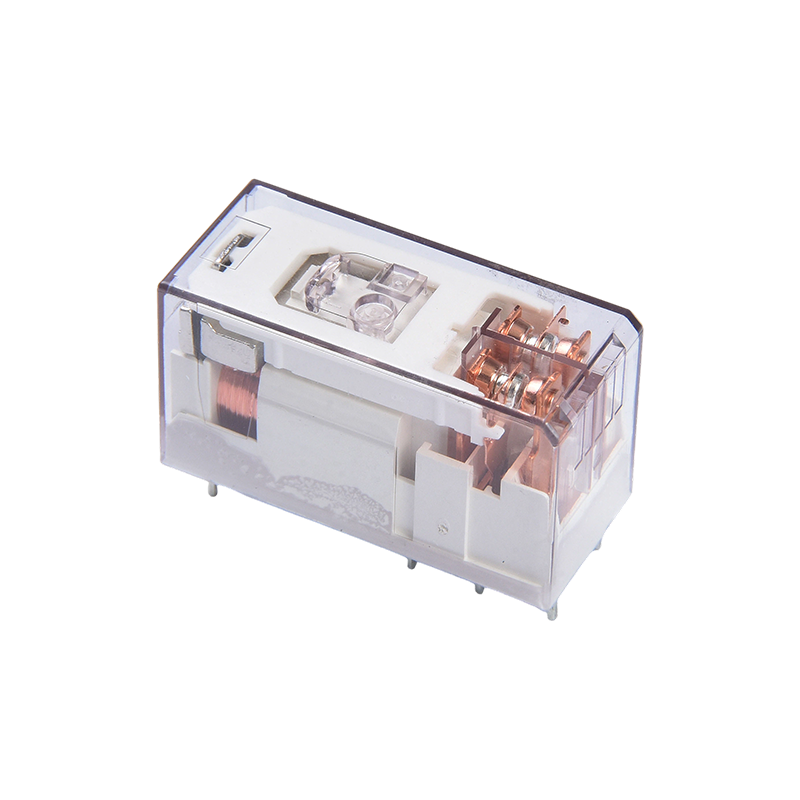

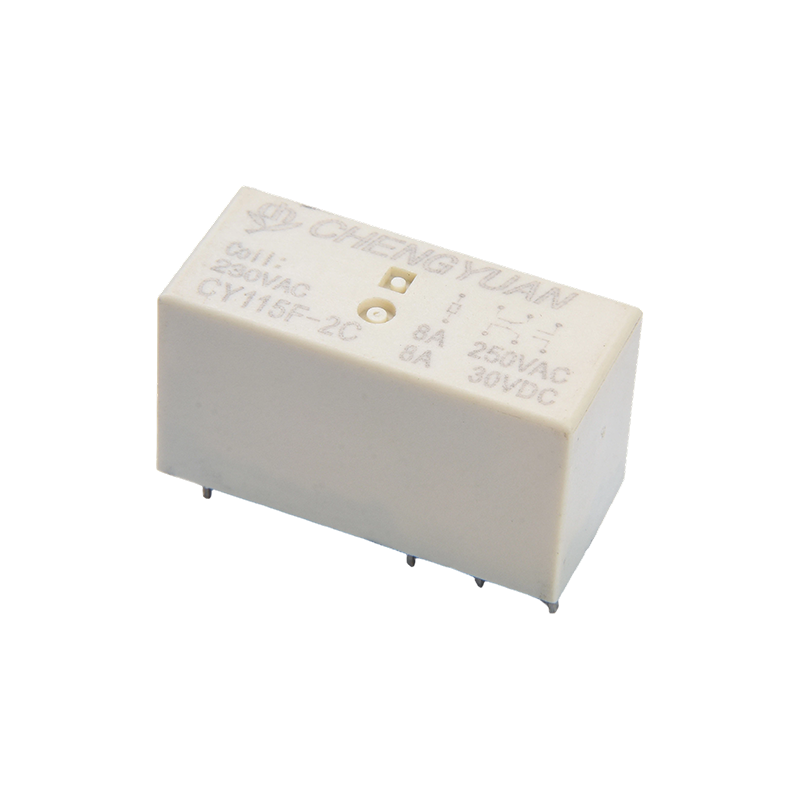

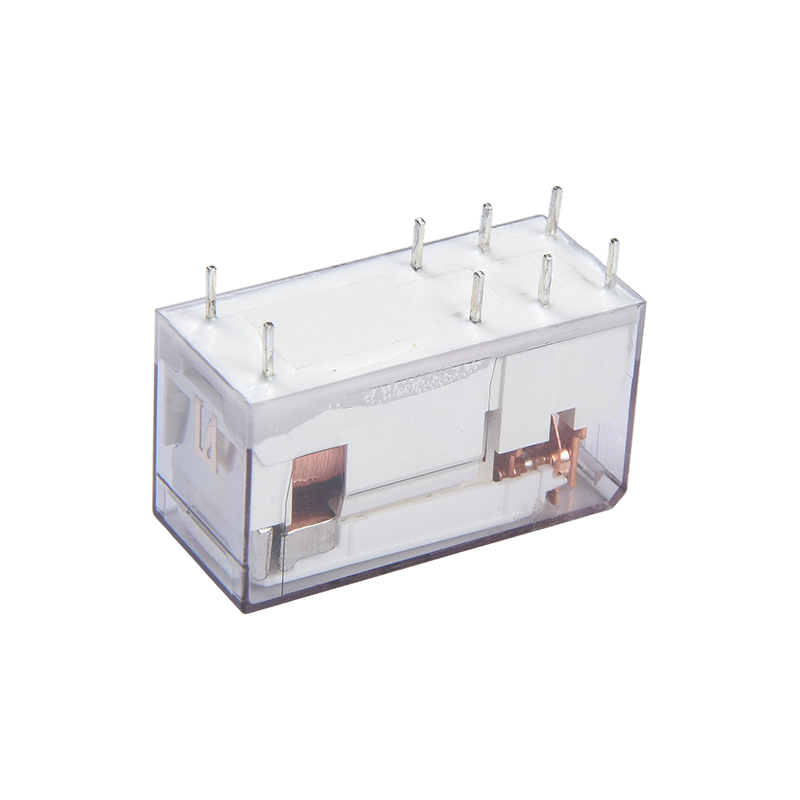

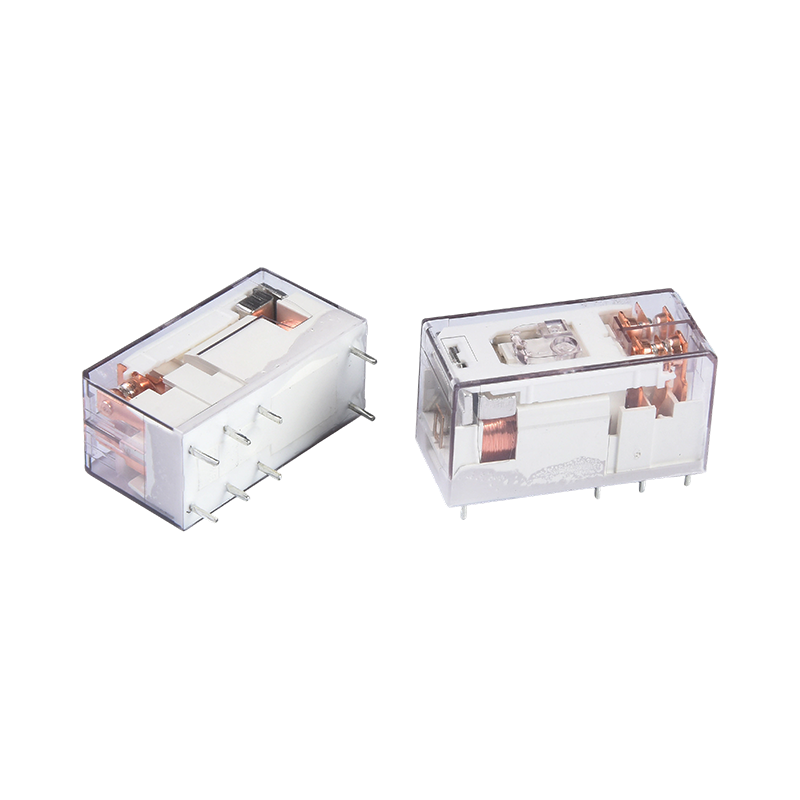

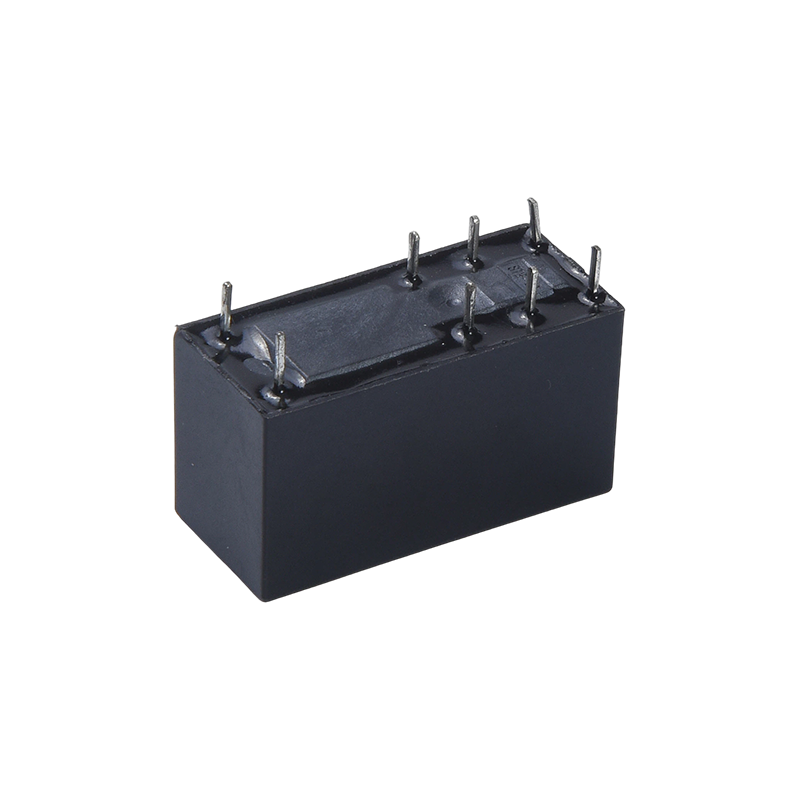

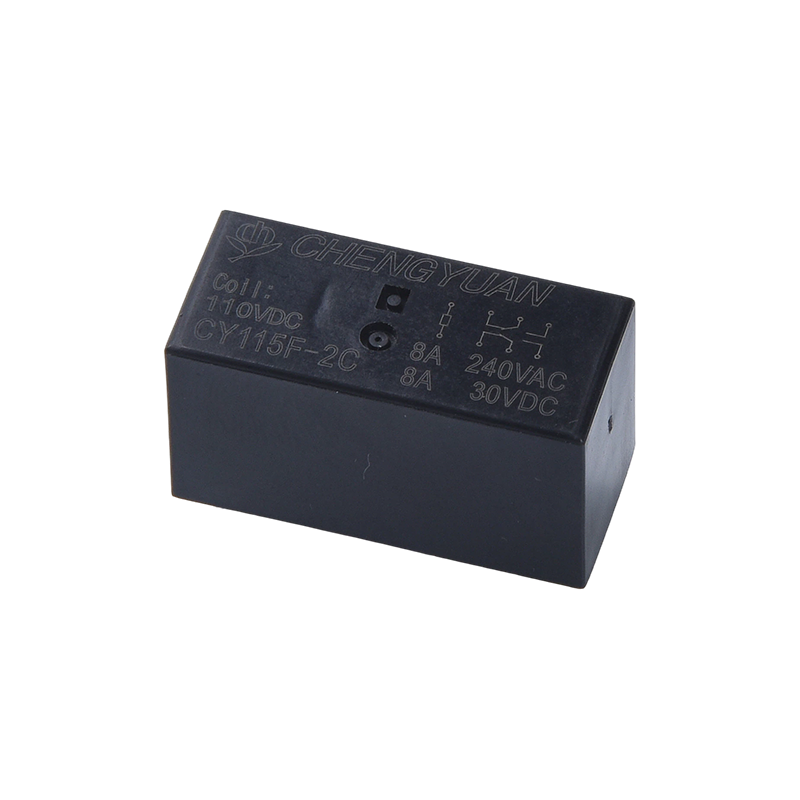

Termékjellemzők:
• Nagy terhelésű kapcsolási kapacitás: Az érintkezők 8 amperes áramkapcsolást támogatnak, hatékonyan vezérelve a nagy teljesítményű áramköröket és megfelelnek a különféle terhelési követelményeknek.
• Alacsony energiafogyasztású kialakítás: A tekercs érzékenysége akár 0,4 W, ami segít csökkenteni az eszköz teljes energiafogyasztását és hőtermelését.
• Nagyfeszültségű ellenállás és leválasztás: A tekercs és az érintkezők közötti feszültségállóság eléri az 5000 voltot, megbízható elektromos leválasztást és biztonságos működést biztosítva.
• Kompakt szerkezet: A kis méret optimalizálja a helykihasználást, így ideális a nyomtatott áramköri lapokra való sűrű rögzítéshez.
• Érzékeny vezérlés: Gyenge jelű nagy teljesítményű áramkörök vezérlése, lehetővé téve az automatizált rendszerekben a távvezérlést és a leválasztást.
Tipikus alkalmazások:
• Háztartási gépek: Mosógépekben, klímaberendezésekben, mikrohullámú sütőkben és egyéb motorok vagy fűtőelemek áramköri vezérlésére szolgáló eszközökben használják.
• Ipari automatizálás: Alkalmas PLC vezérlőrendszerekhez, motor- és mágnesszelepes hajtásokhoz, stabil automatizált kapcsolást biztosítva.
• Új energiafelszerelés: UPS szünetmentes tápegységekben, energiatároló rendszerekben és inverterekben megbízható automatikus kapcsolóként alkalmazzák.
• Intelligens otthon: Légkondicionálók, padlófűtés, függönyök és egyéb rendszerek vezérlésére szolgál az intelligens távoli vezérléshez.
• Audio-vizuális és megjelenítő berendezések: audiorendszerekben, monitorokban és más eszközökben használják a jelek és a tápellátás pontos váltása érdekében.
Kapcsolatfelvételi adatok lehetőségre
| Írja be | CY115F |
| Kapcsolatfelvételi anyag | Ezüstötvözet |
| Érintkezési ellenállás | Max. 100 mΩ (1A 6VDC-nél) |
| Névleges terhelés (rezisztív terhelés) | 8A 250 VAC |
| Max. kapcsolóáram | 10A |
| Max. kapcsolási feszültség | 277VAC |
| Max. kapcsolóáram | 2500VA |
| Min. kapcsolási terhelés | 6V 1A |
| Jellemzők |
| Működési idő (névleges tekercsfeszültség mellett) | 15 ms max. (nincs dióda) |
| Kiadási idő | 5 ms max. (nincs dióda) |
| Szigetelési ellenállás | Min. 1000MΩ (500VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: 1000 VAC, 50/60 Hz 1 percig |
| A tekercs és az érintkező között: 5000 VAC, 50/60 Hz 1 percig |
| Érintkezőkészletek között: 2500 VAC, 50/60 Hz 1 percig |
| Rezgésállóság | Pusztító | 10-55Hz, 1,5 mm-es dupla amplitúdóval |
| Funkcionális | 10-55Hz, 1,5 mm-es dupla amplitúdóval |
| Ütésállóság | Funkcionális | 10G min. |
| Pusztító | 100G min. |
| Kitartás | Mechanikai tartósság (10800op./h) | 10000000 művelet (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 100 000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 85 ℃ (nincs páralecsapódás) |
| Súly | Kb. 13,5 g |
| Tekercsadatok (20 ℃-on) |
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercs ellenállás ±10% (Ω) | Névleges operating hatalom | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 5 | 80.00 | 62.5 | Körülbelül 0,4 W | a névleges 75%-a feszültség | a névleges 5%-a feszültség | a névleges feszültség 130%-a |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
A fent látható adatok kezdeti értékek. A tekercs túlmelegedésének elkerülése érdekében ne alkalmazzon 10 percnél tovább a megengedett legnagyobb feszültséget a tekercsre.

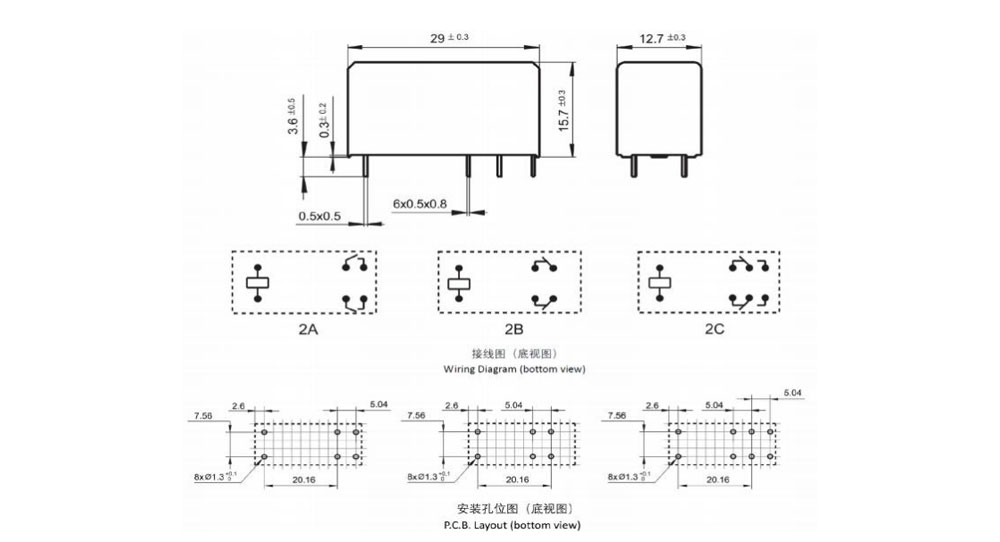

Vázlat mérete, Bekötési rajz, NYÁK elrendezés (Mértékegység:mm)

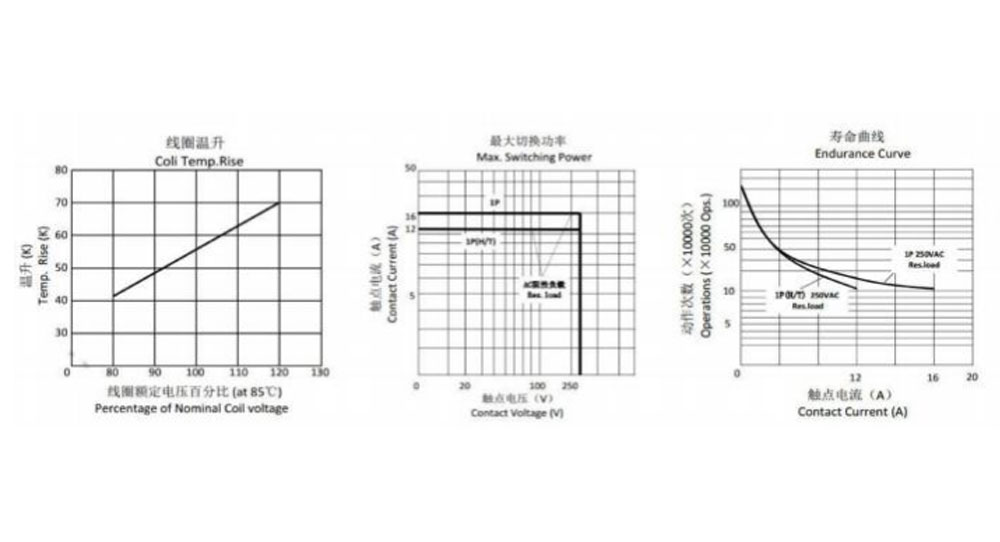

Jellegzetes görbék
Rendelési információk
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 5 5 8
1: Típus: CY115F
2: Pólusok száma: 2-2 pólus
3: Kapcsolatfelvételi megállapodás: A-Form A ; B-B-űrlap; C-C-űrlap
4: Névleges feszültség: 5,6,9,12,18,24,48VDC
5: Ház színe: B-fekete
6: Tekercs Pwor: D-0,4W
7: Védő konstrukció: S-Flux-álló,
SH-Sealed típusú mosható
8: Speciális paraméter: Nincs szabványos típus
Betű vagy szám - Különleges követelmény
A fluxusálló relék nem használhatók olyan környezetben, ahol olyan szennyező anyagok vannak, mint a H2S, SO2, NO2, por stb.
A víztisztítás vagy a felületkezelés nem javasolt, miután a folyósító reléket a nyomtatott áramköri lapra szerelték.
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Nem tudtuk értékelni az összes teljesítményt és az összes paramétert az összes lehetséges alkalmazáshoz. Ezért a felhasználóknak megfelelő helyzetben kell lenniük a választáshoz
saját alkalmazásukhoz megfelelő termék. Zárt relék esetén a ventilátor telepítése után, használat előtt nyissa ki a szellőzőnyílást a tokban. Ha bármilyen kérdése van, forduljon a Chengyuanhoz műszaki szolgáltatásokért. Azonban a felhasználó felelőssége meghatározni hogy melyik terméket használja.
