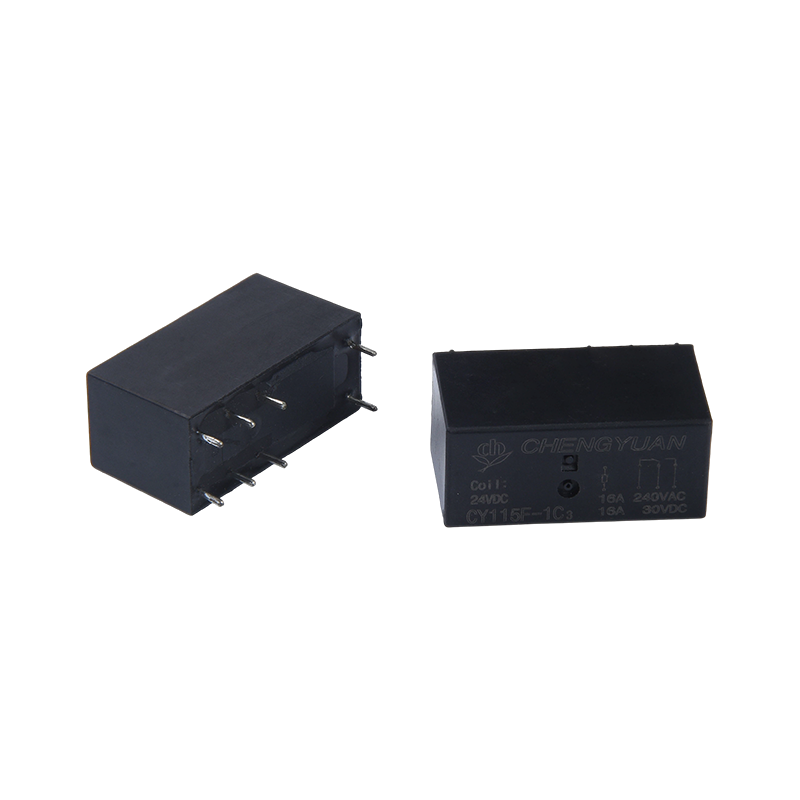

I. Előnyök
1. Nagy terhelésű alkalmazkodóképesség: A 16A-es nagyáramú érintkezőkapcsolási képesség lehetővé teszi a közepes és nagy teljesítményű terhelések közvetlen meghajtását, további erősítő áramkörök szükségessége nélkül.
2. Erős környezeti alkalmazkodóképesség: A nagyfeszültségű ellenállás kezeli a feszültségingadozásokat összetett villamosenergia-hálózati környezetben, csökkentve a meghibásodás kockázatát.
3. Nagy sokoldalúság: A széles tekercsfeszültség-tartomány és a szabványos PCB-csomagolás biztosítja a kompatibilitást a különféle ipari berendezésekkel, növelve a termékek újrafelhasználhatóságát.

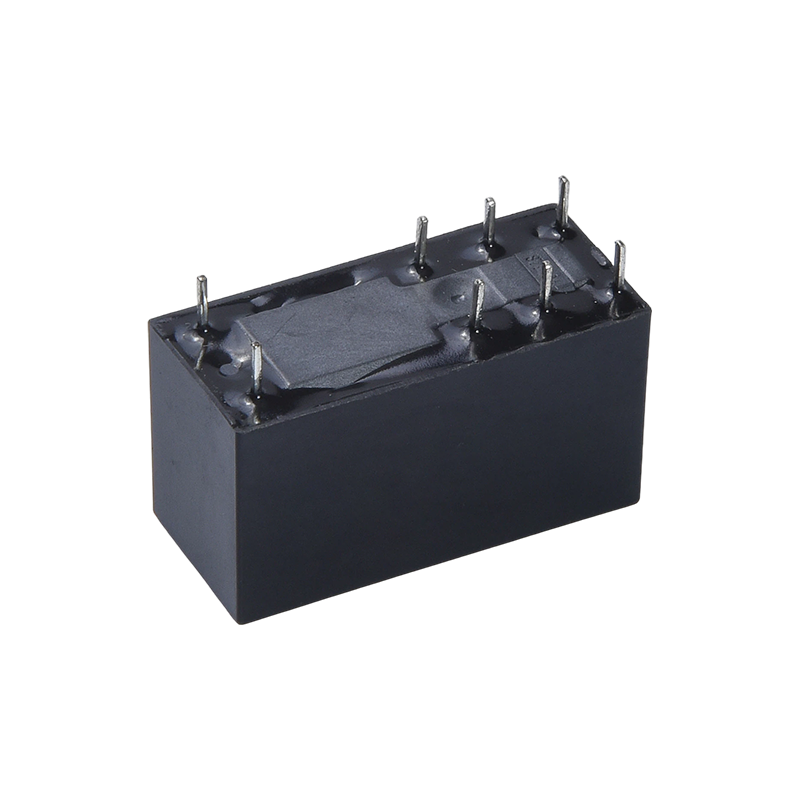

II. A termék felépítése és telepítési jellemzői
1. Csomagolási előírások: 8 PIN-es NYÁK-csomagot használ ésszerű tűelrendezéssel, amely megkönnyíti az automatizált hegesztést és a tömeges összeszerelést;
2. Kompakt kialakítás: A kompakt méret megfelel a sűrű belső berendezések telepítésének igényeinek, megtakarítva a nyomtatott áramköri lapok helyét és hozzájárulva a termékek miniatürizálásához.
3. Szerkezet típusa: Az SPDT (Single-Pole Double-Throw) szerkezet egyértelmű kapcsolási logikát biztosít, alkalmazkodik a különféle áramköri kapcsolási igényekhez.
III. Alkalmazható alkalmazási forgatókönyvek
1. Ipari vezérlés: Alkalmas motorvezérlésre, mágneskapcsolók meghajtására és áramkör-kapcsolásra ipari automatizálási berendezésekben;
2. Háztartási készülékek: Alkalmas teljesítményszabályozásra és terhelésváltásra nagy teljesítményű háztartási készülékekben, például légkondicionálókban, mosógépekben és hűtőszekrényekben;
3. Biztonsági és tápegységek: Biztonsági megfigyelőrendszerek kapcsolóvezérlésére, UPS tápegységekre és inverteráramkör átalakítására alkalmazható;
4. Autóelektronika: Használható az autók elektromos segédberendezéseinek terhelésszabályozására (a megfelelő feszültség-előírásoknak való megfelelést igényli).
Kapcsolatfelvételi adatok lehetőségre
| Írja be | CY115F |
| Kapcsolatfelvételi anyag | Ezüstötvözet |
| Érintkezési ellenállás | Max. 100 mΩ (1A 6VDC-nél) |
| Névleges terhelés (rezisztív terhelés) | 16A 250 VAC |
| Max. váltóáram | 16A |
| Max. kapcsolási feszültség | 277VAC |
| Max. kapcsolóáram | 4432VA |
| Min. kapcsolási terhelés | 6V 1A |
| Jellemzők |
| Működési idő (névleges tekercsfeszültség mellett) | 15 ms max. (nincs dióda) |
| Kiadási idő | 5 ms max. ( nincs dióda) |
| Szigetelési ellenállás | Min. 1000MΩ (500VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: 1000 VAC, 50/60 Hz 1 percig |
| Tekercs és érintkező között: 5000 VAC, 50/60 Hz 1 percig |
| Rezgésállóság | Pusztító | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Funkcionális | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Ütésállóság | Funkcionális | 10G min. |
| Pusztító | 100G min. |
| Kitartás | Mechanikai tartósság (10800 op./h) | 10000000 művelet (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 100 000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 85 ℃ (nincs páralecsapódás) |
| Súly | kb. 13,5 g $ $ |
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercs ellenállás ±10% (Ω) | Névleges operating Fower | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 5 | 80.00 | 62.5 | Körülbelül 0,4 W | a névleges 75%-a feszültség | a névleges 5%-a feszültség | a névleges feszültség 130%-a |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
A fent látható adatok kezdeti értékek. A thd tekercs túlmelegedésének elkerülése érdekében ne alkalmazza a maximálisan megengedhető feszültséget a tekercsen 10 percnél tovább.

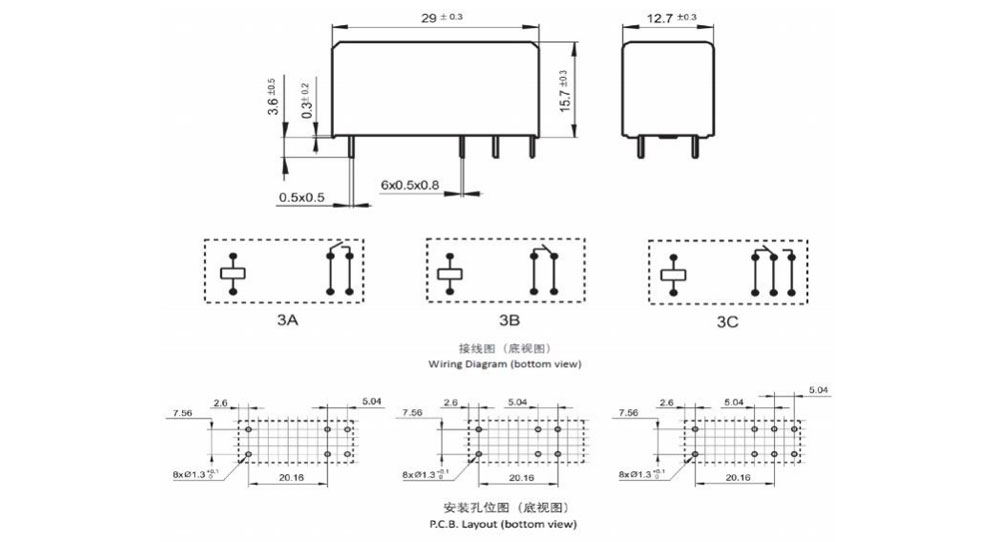

Vázlat mérete, Bekötési rajz, NYÁK elrendezés (Mértékegység: mm)

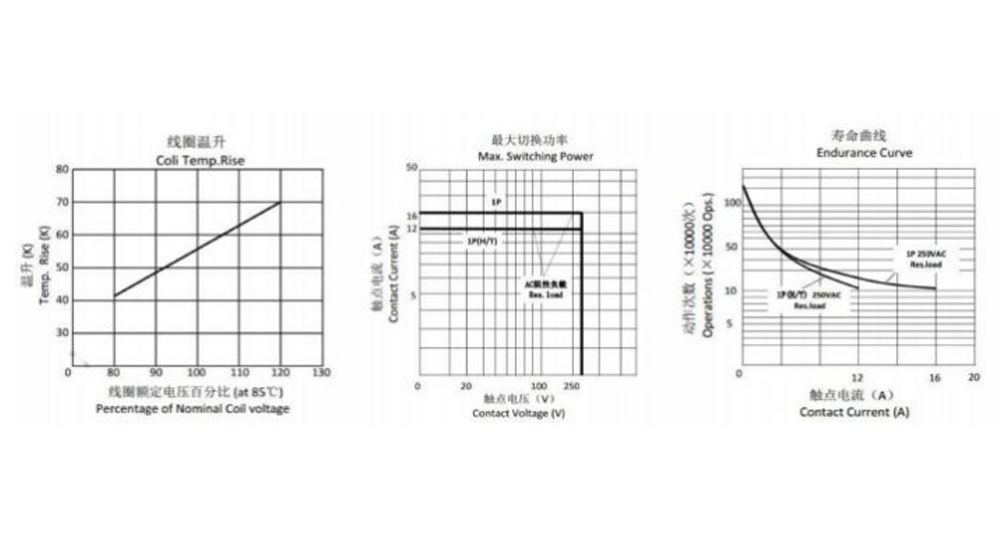

Jellegzetes görbék
Rendelési információk
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 5 8
1: Típus: CY115F
2: Pólusok száma: 1-1 pólus
3: Kapcsolatfelvételi megállapodás: A-Form A ; B-B-űrlap; C-C-űrlap
4: Névleges feszültség: 5,6,9,12,18,24,48VDC
5: Ház színe: B-fekete
6: Tekercs Pwor: D-0,4W
7: Védőszerkezet: S-Flux-álló,
SH – Lezárt típusú, mosható
8: Speciális paraméter: Nincs szabványos típus
Betű vagy szám – Különleges követelmény
A fluxusálló relék nem használhatók olyan környezetben, ahol olyan szennyező anyagok vannak, mint a H2S, SO2, NO2, por stb.
A víztisztítás vagy a felületkezelés nem javasolt, miután a folyósító relék a nyomtatott áramköri lapra vannak szerelve.
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Nem tudtuk értékelni az összes teljesítményt és az összes paramétert minden lehetséges alkalmazáshoz. Így a felhasználóknak a megfelelő helyzetben kell lenniük a választáshoz
Saját alkalmazásukhoz megfelelő termék. Zárt relék esetén a telepítés és a tisztítás után használat előtt nyissa ki a szellőzőnyílást a tokban. Ha bármilyen kérdése van, forduljon a Chengyuanhoz műszaki szolgáltatásokért. Azonban a felhasználó felelőssége a meghatározza mely terméket kell használni.
