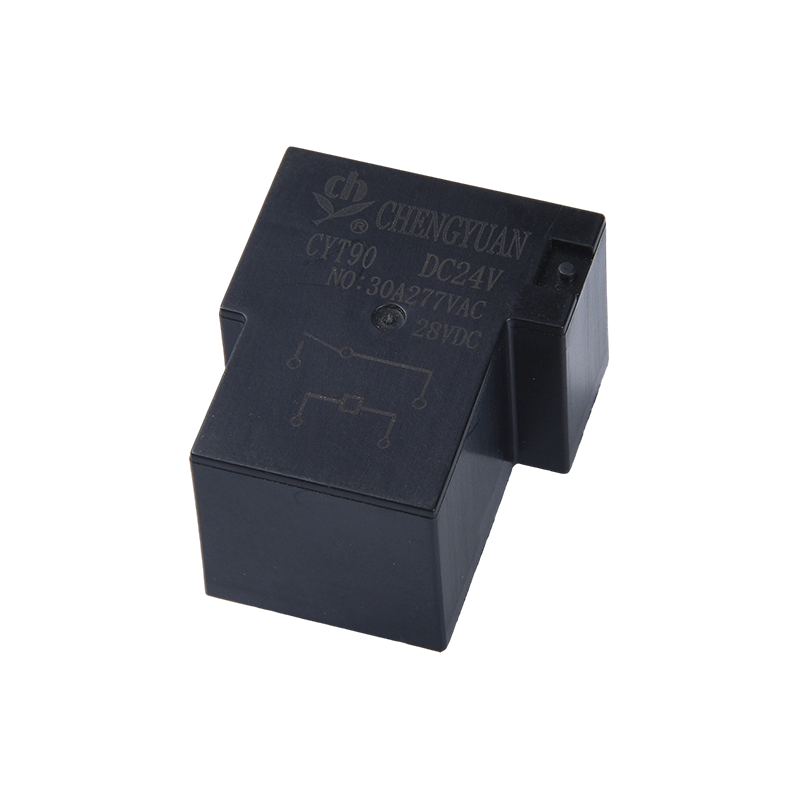

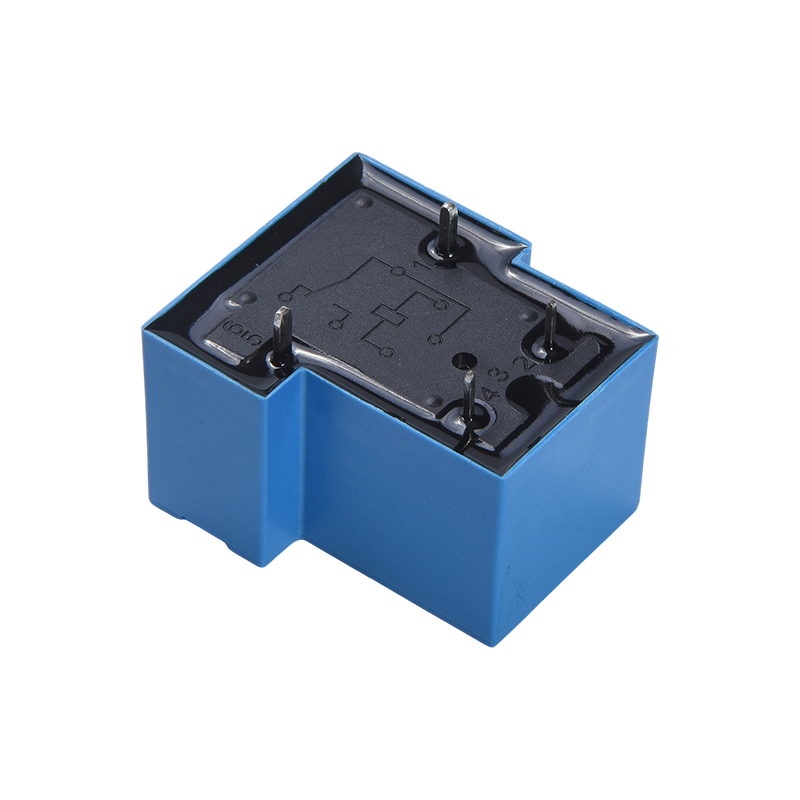

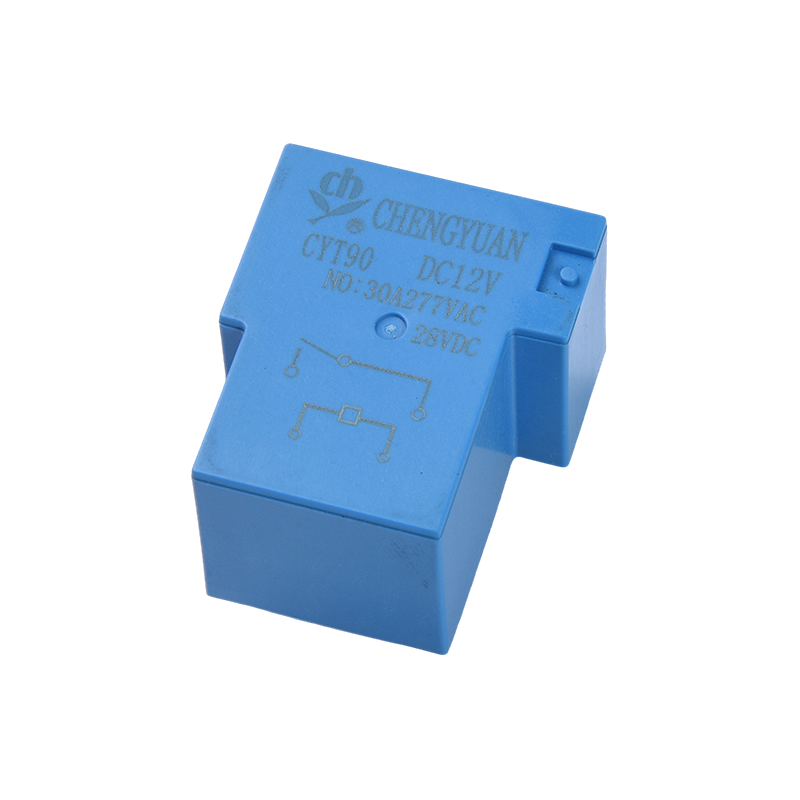

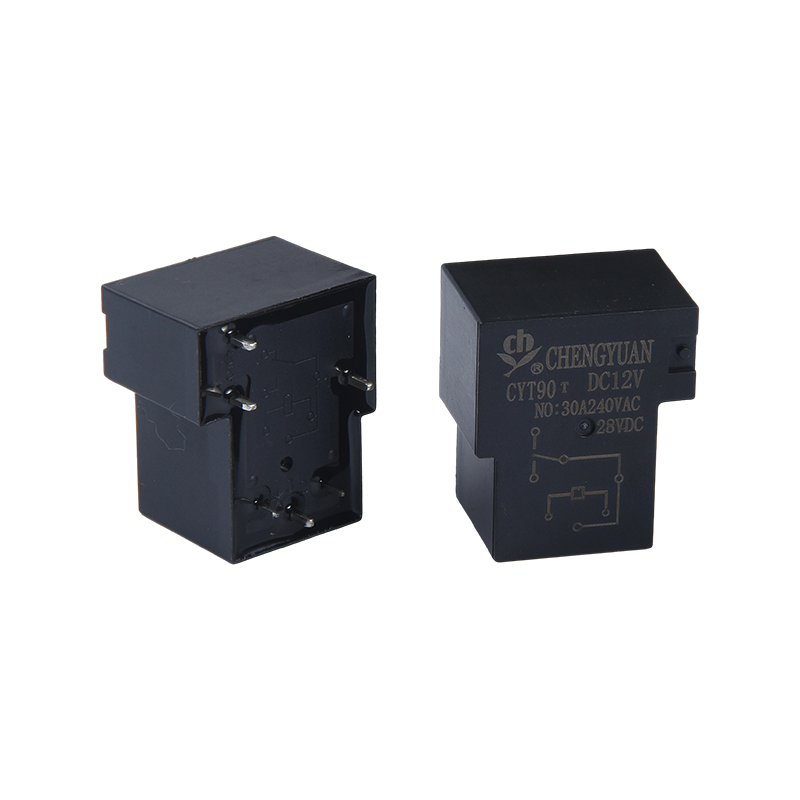

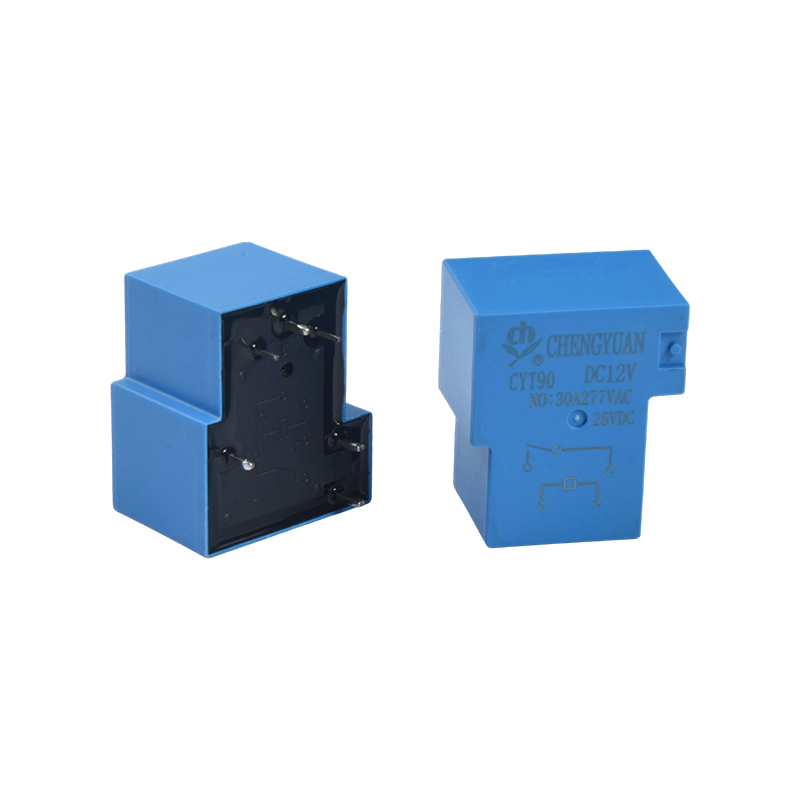

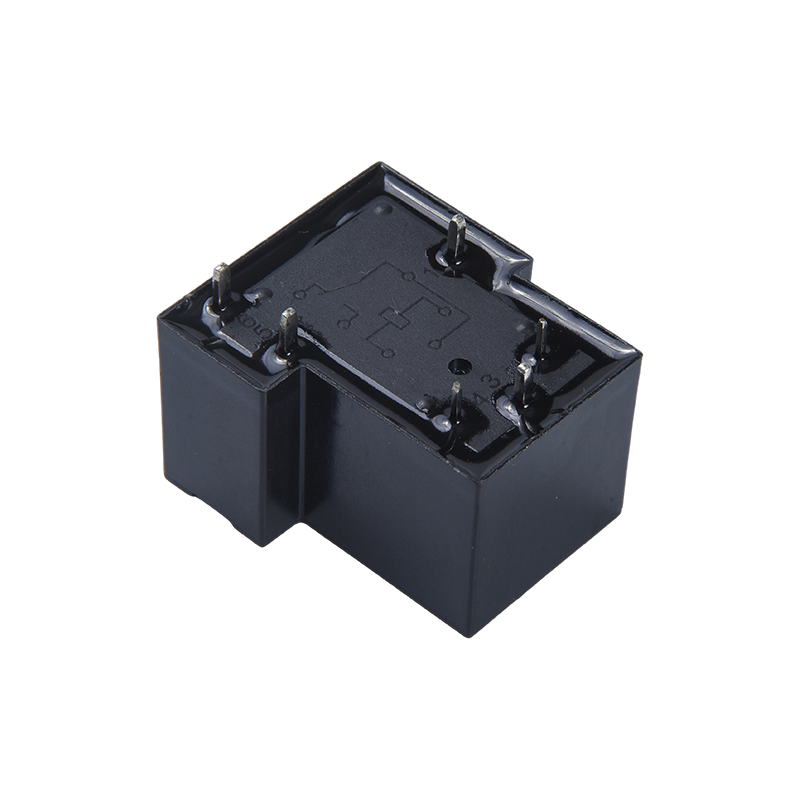

I. Jellemzők:
1. Többféle rögzítési lehetőség: Különféle rögzítési lehetőségeket biztosít a berendezések különböző telepítési forgatókönyveinek megfelelően, javítva a telepítés kényelmét;
2. Kompakt kialakítás: Kisméretű, nagy teljesítményű reléként kompakt mérete megtakarítja a belső telepítési helyet;
3. SPDT felépítés: Egypólusú, kettős dobású szerkezetet használ, egyértelmű kapcsolási logikát biztosítva, és alkalmazkodik a különféle nagy teljesítményű áramköri kapcsolási igényekhez.
II. Alapfunkciók és alkalmazható forgatókönyvek:
1. Alapfunkciók: Nagyáramú kapcsolásvezérlést, jelátalakítást és terheléskapcsolási funkciókat biztosít, biztosítva a nagy teljesítményű berendezések áramköreinek stabil működését;
2. Háztartási készülékek: Alkalmas légkondicionálókhoz, indukciós tűzhelyekhez, hűtőszekrényekhez, rizsfőzőkhöz és egyéb háztartási készülékekhez, lehetővé téve a nagy teljesítményű terhelés kapcsolási vezérlését;
3. Ipari vezérlés: Alkalmas fűtőtestekhez, szellőzőberendezésekhez és egyéb ipari automatizálási berendezésekhez, kielégítve az ipari forgatókönyvek nagyáramú szabályozási igényeit;
4. Intelligens otthon és feltörekvő technológiák: biztonsági berendezésekre, világítási rendszerekre, új energetikai berendezésekre és a tárgyak internetére alkalmazható, támogatja a jelátalakítást és a terhelésváltást.
IV. Főbb előnyök:
1. Nagy teljesítményű kezelés: A nagy érintkezési teljesítményű kialakítás megbízhatóan kezeli a 20A/30A nagyáramú forgatókönyveket, erős alkalmazkodóképességet kínálva.
2. Rugalmas telepítés: Többféle rögzítési lehetőség áll rendelkezésre, amelyek kompatibilisek a különböző berendezések telepítési követelményeivel.
3. Alkalmazások széles skálája: Több területet is lefed, beleértve a háztartási gépeket, az ipari vezérlést, az intelligens otthonokat és az új energiát, és sokoldalúságot kínál.
4. Kompakt méret és nagy teljesítmény: nagy teljesítményt ér el kompakt méretben, kielégítve a berendezések miniatürizálása és a nagy teljesítményű vezérlés kettős követelményeit.
Kapcsolatfelvételi adatok lehetőségre
| Írja be | CYT90 |
| Kapcsolatfelvételi anyag | Ezüstötvözet |
| Érintkezési ellenállás | Max. 100 mΩ (1A 6VDC-nél) |
| Névleges terhelés (rezisztív terhelés) | 20A/30A 250VAC |
| Max. kapcsolóáram | 20A/30A |
| Max. kapcsolási feszültség | 250VAC |
| Max. kapcsolóáram | 5000VA/7500VA |
| Min. kapcsolási terhelés | 6V 1A |
| Jellemzők |
| Működési idő (névleges tekercsfeszültség mellett) | 15 ms max. (nincs dióda) |
| Kiadási idő | 10 ms max. ( nincs dióda) |
| Szigetelési ellenállás | Min. 1000 MΩ (500 VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: 1500 VAC, 50/60 Hz 1 percig |
| A tekercs és az érintkező között: 2500 VAC, 50/60 Hz 1 percig |
| Rezgésállóság | Pusztító | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Funkcionális | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Ütésállóság | Funkcionális | 10G min |
| Pusztító | 100G min |
| Kitartás | Mechanikai tartósság (10800 op./h) | 10000000 művelet (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 100 000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 85 ℃ (nincs páralecsapódás) |
| Súly | Kb. 24 g |
| Tekercsadatok (20 ℃-on) |
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercs ellenállás ±10% (Ω) | Névleges operating hatalom | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 5 | 180 | 27 | Körülbelül 0,9 W | a névleges 75%-a feszültség | a névleges 5%-a feszültség | a névleges feszültség 130%-a |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
A fent látható adatok kezdeti értékek. A tekercs túlmelegedésének elkerülése érdekében ne alkalmazzon maximális megengedett feszültséget a tekercsre 10 percnél tovább.

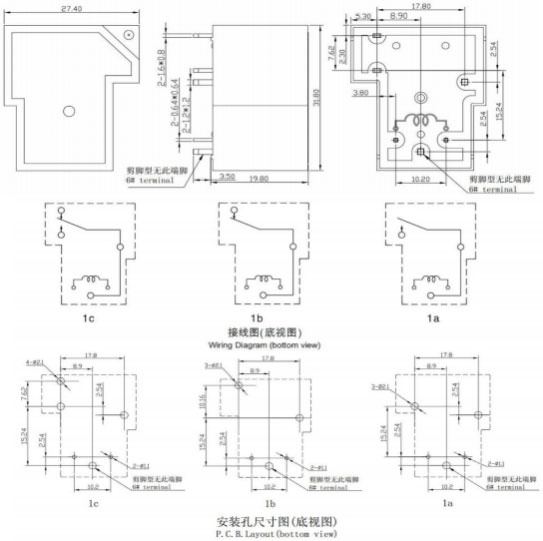

Vázlat mérete, Bekötési rajz, NYÁK elrendezés (Mértékegység:mm)

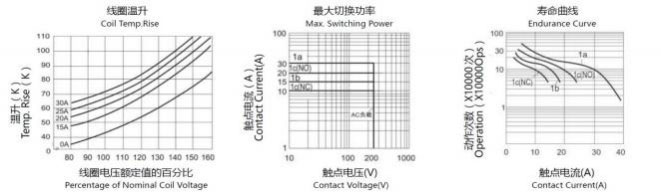

Jellegzetes görbék
Rendelési információk
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 3 5 8
1: Típus: CYT90
2: Pólusok száma: 1-1 Pólus
3: Kapcsolatfelvételi megállapodás: A formanyomtatvány ; B B forma; C forma C
4: Névleges feszültség: 5,6,9,12,15,18,24,48VDC
5: Ház színe: H-fekete; L-kék
6: Tekercssor: D-0,9W
7: Védő szerkezet: S-Flux-álló,
SH-Sealed típusú mosható
8: Speciális paraméter: Nincs szabványos típus
Betű vagy szám - Különleges követelmény
A fluxusbiztos relék nem használhatók olyan szennyező anyagokkal környezetben, mint a H2S, SO2, NO2, por stb.
Víztisztítás vagy felületkezelés nem javasolt, miután a fluxusbiztos relék a NYÁK-ra szerelték.
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Nem tudtuk értékelni az összes teljesítményt és minden paramétert minden lehetséges alkalmazáshoz. Így a felhasználóknak megfelelő helyzetben kell lenniük a választáshoz
Saját felhasználásra alkalmas termék. Zárt relék esetén a telepítés és tisztítás után használat előtt nyissa ki a tokban lévő szellőzőnyílást. Ha bármilyen kérdése van, kérjük, forduljon Chengyuanhoz a műszaki szolgáltatásokért. A használandó termék meghatározása azonban a felhasználó felelőssége.
