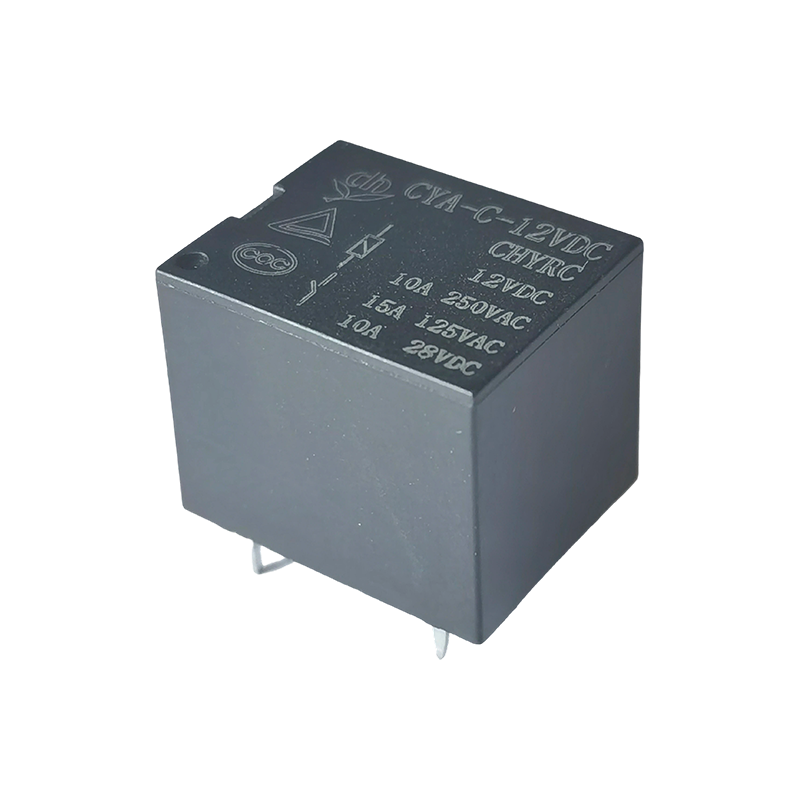

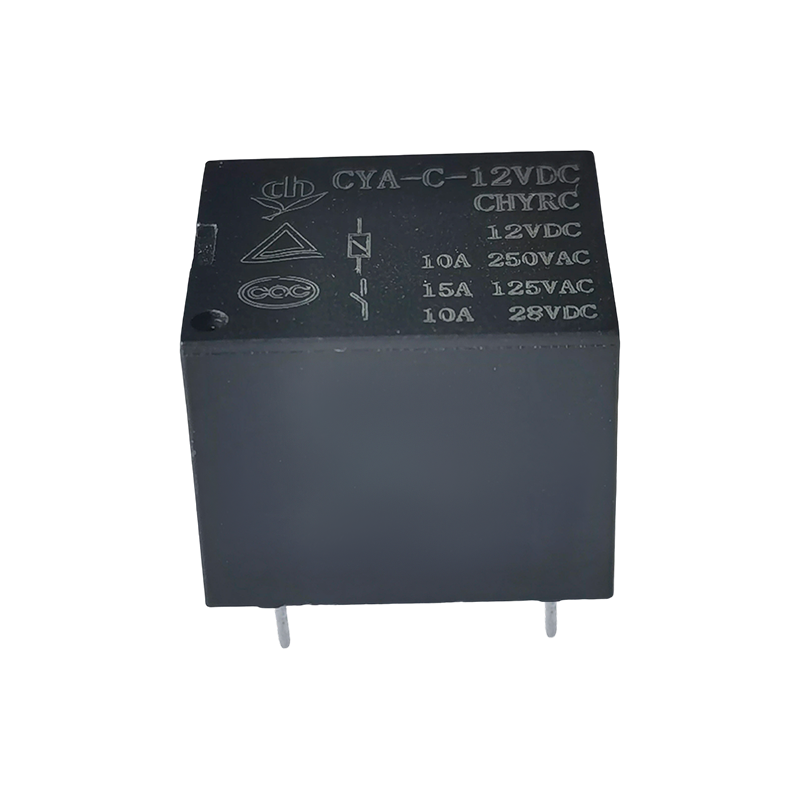

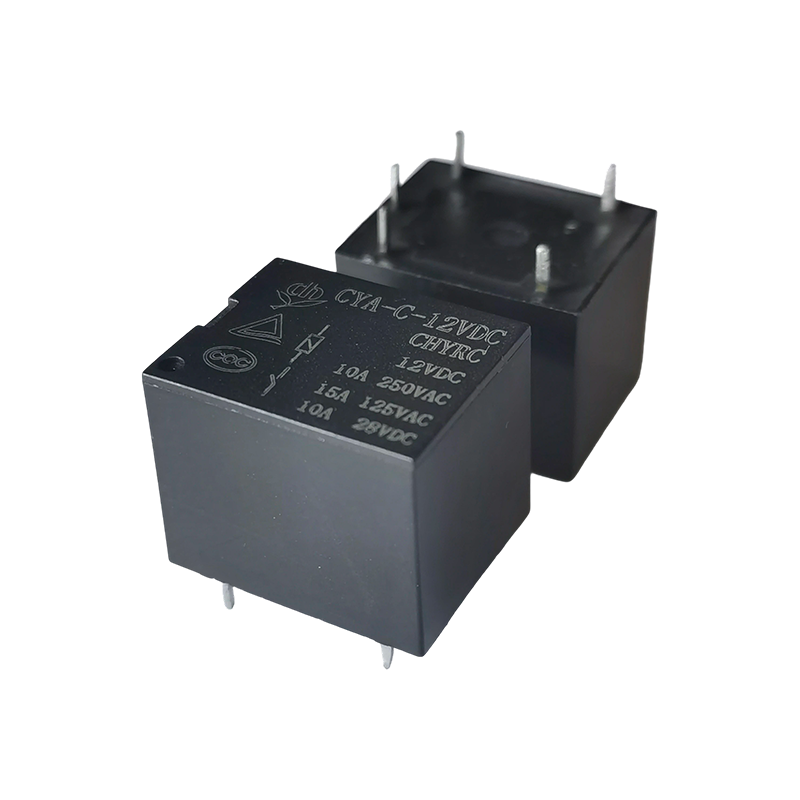

Jellemzők:
• Széles terhelési kompatibilitás: Kompatibilis a 15A 125VAC, 12A 250VAC AC terhelésekkel és a 10A 28VDC DC terhelésekkel, lefedi a legtöbb alacsony-közepes áramköri kapcsolási igényt.
• Rugalmas tekercsfeszültség: Támogatja a 3VDC-48VDC tekercsfeszültséget, amely közvetlenül illeszkedik a különböző vezérlőáramköri feszültségspecifikációkhoz, további feszültségátalakító modulok nélkül.
• Alacsony energiafogyasztású kialakítás: A tekercs energiafogyasztása mindössze 0,36 W, ami csökkenti a berendezés teljes energiafogyasztását, és alkalmassá teszi akkumulátoros eszközökhöz.
• Kettős hiteles tanúsítvány: Megkapta a TUV és CQC tanúsítványt, amely megfelel a nemzetközi és hazai biztonsági szabványoknak, és alkalmas több piacon értékesített termináltermékekhez.
• Kényelmes PCB telepítés: 5 érintkezős szerkezetet használ a nyomtatott áramköri lapok egyszerű forrasztásához és összeszereléséhez; a kompakt, kockacukorszerű forma beépítési helyet takarít meg, és alkalmas nagy sűrűségű áramköri elrendezésekhez.
• Tiszta kapcsolási logika: Egypólusú, egydobású (SPST) érintkezési formát használ, egyszerű és egyértelmű kapcsolási logikát biztosít, egyszerűsíti az áramkör tervezését, és csökkenti a vezetékezési hibák valószínűségét.
Alkalmazási forgatókönyvek:
• Háztartási gépek: Kisméretű elektromos sütők ki/be vezérlése, vízadagolók, távirányítós kapcsolók stb.
• Ipari vezérlés: Kisméretű PLC-bővítő modulok, érzékelőjel-kapcsoló áramkörök, amelyek lehetővé teszik a jelleválasztást és az áramkör be- és kikapcsolását.
• Intelligens otthon: Intelligens aljzatok, világításvezérlő modulok stb., amelyek megfelelnek az alacsony feszültségű vezérlőjeleknek a biztonságos energiagazdálkodás érdekében.
| Írja be | CYA |
| Kapcsolatfelvételi anyag | Ezüstötvözet |
| Érintkezési ellenállás | Max. 100 mΩ (1A 16VDC-nél) |
| Névleges terhelés (rezisztív terhelés) | 10A250VAC |
| Max. váltóáram | 15A |
| Max. kapcsolási feszültség | 250VAC |
| Max. kapcsolóáram | 2500VA |
| Min. kapcsolási terhelés | 6V 1A |
| Jellemzők |
| Működési idő (névleges tekercsfeszültség mellett) | 8 ms max. (nincs dióda) |
| Kiadási idő | 5 ms max. (nincs dióda) |
| Szigetelési ellenállás | Min. 1000 MΩ (500 VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: 750VAC, 50/60Hz 1 percig |
| A tekercs és az érintkező között: 1500 VAC, 50/60 Hz 1 percig |
| Rezgésállóság | Pusztító | 10-55Hz, 1,5 mm-es dupla amplitúdóval |
| Funkcionális | 10-55Hz, 1,5 mm-es dupla amplitúdóval |
| Ütésállóság | Funkcionális | 10G min |
| Pusztító | 10G min |
| Kitartás | Mechanikai tartósság (10800op./h) | 10 000 000 művelet (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 100 000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 85 ℃ (nincs páralecsapódás) |
| Súly | kb. 8,5 g $ $ |
| Tekercsadatok (20 ℃-on) |
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercs ellenállás ±10% (Ω) | Névleges operating hatalom | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 3 | 120 | 25 | Körülbelül 0,36 W | a névleges 75%-a feszültség | a névleges 5%-a feszültség | a névleges feszültség 130%-a |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

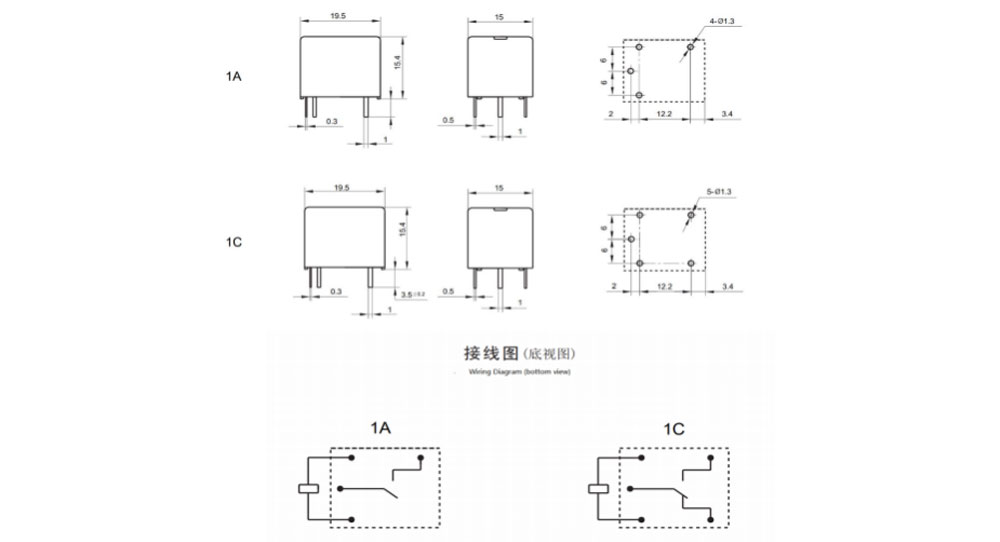

Vázlat mérete, Bekötési rajz, NYÁK elrendezés (Mértékegység: mm)

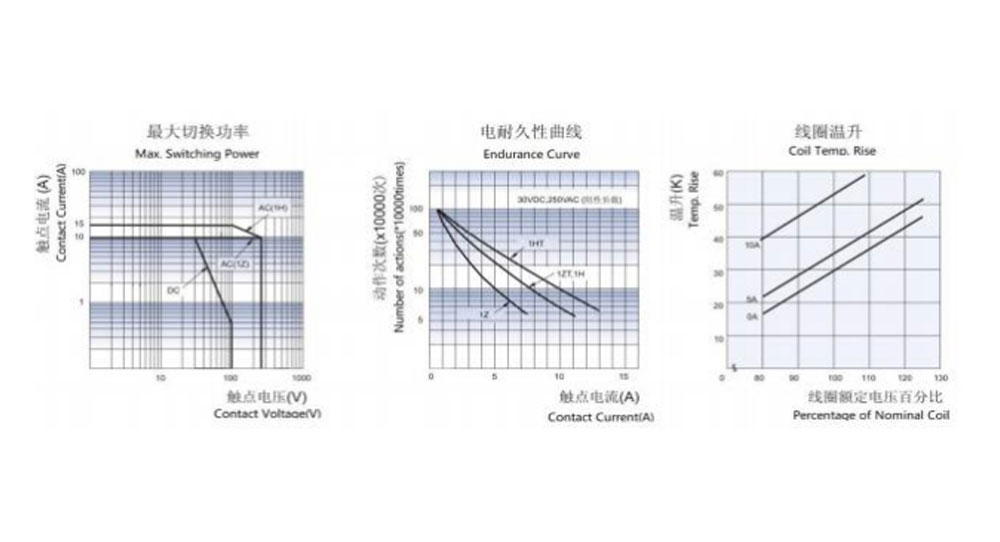

Jellegzetes görbék
Rendelési információk
CYA - 1 - C - 12 VDC - H - D - T - XX
1 2 3 4 5 8
1: Típus: CYA
2: Pólusok száma: 1-1 Pólus
3: Érintkezési elrendezés: C C-ből; H A-ból; B A B-től
4: Névleges feszültség: 3, 5, 6, 9, 12, 18, 24, 48 VDC
5: Ház színe: W-fehér, H-fekete, L-kék
6: Tekercs csatlakozó: D-0,45W L-0,36W
7: Védő szerkezet: S-Flux-álló, SH-Sealed típusú mosható
8: Speciális paraméter: Null-Standard típus
Betű vagy szám - Különleges követelmény
(1) A fluxusbiztos relék nem használhatók olyan környezetben, ahol olyan szennyező anyagok vannak, mint a H2S, SO2, NO2, por stb.
(2) Víztisztítás vagy felületkezelés nem javasolt, miután a fluxusbiztos relék a PCB-re szerelték.
(3) A testreszabott speciális utótag a CHENGYUAN általi értékelést követően érhető el.
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak. Nem tudtuk minden lehetséges alkalmazáshoz kiértékelni az összes teljesítményt és paramétert. Így a felhasználóknak megfelelő helyzetben kell lenniük a választáshoz
Saját felhasználásra alkalmas termék. Zárt relékhez, beszerelés és tisztítás után. Kérjük, használat előtt nyissa ki a szellőzőburkolatot a tokban. Ha bármilyen kérdése van, forduljon a chengyuanhoz a műszaki szolgáltatásokért. Azonban a felhasználó felelőssége annak meghatározása, hogy melyik terméket kell használni.
