Termékjellemzők:
• Nagy terhelésű kapcsolási kapacitás: Támogatja a 30 amperes maximális kapcsolási terhelést (egyes specifikációk 40 A-ig), amely képes kezelni a nagy teljesítményű berendezések vezérlési igényeit.
• Kompakt kialakítás: Kis méret, alkalmas nagy sűrűségű beépítésre szűk helyű elektromos dobozokba vagy vezérlőpanelekbe.
• Alacsony energiafogyasztás: A tekercs energiafogyasztása akár 0,9 W, ami hatékonyan csökkenti a rendszer energiafogyasztását és hőtermelését.
• Több sorkapocs opció: Rendelkezésre állnak réz csatlakozótermékek, amelyek kiváló vezetőképességet és érintkezési megbízhatóságot biztosítanak nagy áramok kezelésekor.
• Széles feszültségtartomány: A tekercs feszültsége 3 VDC és 48 VDC közötti, kompatibilis a különböző vezérlőrendszer feszültségszintekkel.
Tipikus alkalmazások:
• Autóelektronika: Nagy teljesítményű terhelés szabályozására használják autókban, például fűtőberendezésekben, ventilátormotorokban és világítási rendszerekben.
• Fűtő- és szellőztető berendezések: Alkalmas ipari és háztartási HVAC berendezésekhez, fűtőelemek vagy szellőzőventilátorok vezérléséhez.
• Háztartási készülékek: nagy teljesítményű háztartási készülékek, például elektromos sütők és mikrohullámú sütők főkapcsolójának vezérlésére használják.
• Ipari vezérlés: Aktorként használják olyan automatizálási berendezésekben, amelyek nagyáramú kapcsolást igényelnek.
| Kapcsolatfelvételi adatok lehetőségre |
| Írja be | CYT93 |
| Kapcsolatfelvételi anyag | Ezüstötvözet |
| Érintkezési ellenállás | Max. 100 mΩ (1A 6VDC-nél) |
| Névleges terhelés (rezisztív terhelés) | 20A/30A 250VAC |
| Max. kapcsolóáram | 20A/30A |
| Max. kapcsolási feszültség | 250VAC |
| Max. kapcsolóáram | 5000VA/7500VA |
| Jellemzők |
| Működési idő (névleges tekercsfeszültség mellett) | 15 ms max. ( nincs dióda) |
| Kiadási idő | 10 ms max. ( nincs dióda) |
| Szigetelési ellenállás | Min. 1000MΩ (500VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: 1500 VAC, 50/60 Hz 1 percig |
| A tekercs és az érintkező között: 2500 VAC, 50/60 Hz 1 percig |
| Rezgésállóság | Pusztító | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Funkcionális | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Ütésállóság | Funkcionális | 10G min. |
| Pusztító | 100G min. |
| Kitartás | Mechanikai tartósság (10800 op./h) | 10000000 művelet (szobahőmérsékleten) |
| | Elektromos tartósság (360 op./h) | 100 000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 85 ℃ (nincs páralecsapódás) |
| Súly | Kb. 28g |
Tekercsadatok (20 ℃-on)
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercsellenállás ±10% (Ω) | Névleges operating hatalom | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 5 | 180 | 27 | Körülbelül 0,9 W | a névleges 75%-a feszültség | a névleges 5%-a feszültség | a névleges feszültség 130%-a |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
A fent látható adatok kezdeti értékek. A thd tekercs túlmelegedésének elkerülése érdekében ne alkalmazza a maximálisan megengedhető feszültséget a tekercsen 10 percnél tovább.

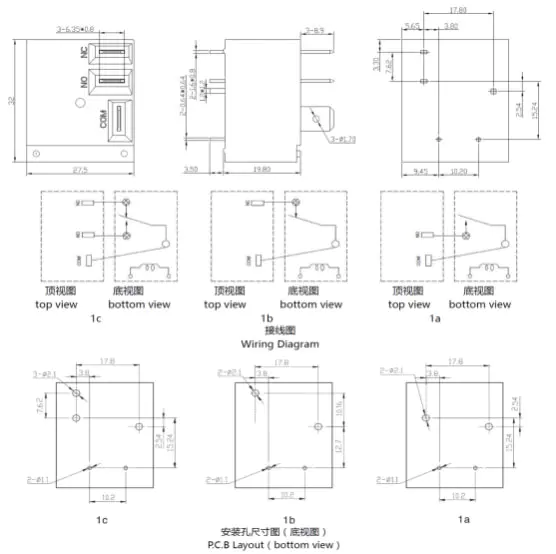

Vázlat mérete, Bekötési rajz, NYÁK elrendezés (Mértékegység:mm)

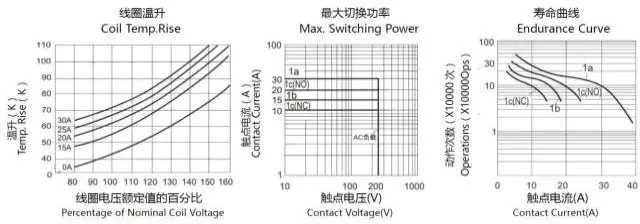

Jellegzetes görbék
Rendelési információk
CYT93 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6
1: Típus: CYT93
2: Pólusok száma: 1-1 pólus
3: Kapcsolatfelvételi megállapodás: : A A űrlap; B űrlap B ; C űrlap C
4: Névleges feszültség: 5,6,9,12,15,18,24,48VDC
5: Ház színe: H-fekete
6: Tekercs Pwor: D-0,9W
7: Védőszerkezet: S-Flux-álló,
SH – Lezárt típusú, mosható
8: Speciális paraméter: Nincs szabványos típus
Betű vagy szám – Különleges követelmény
A fluxusbiztos relék nem használhatók olyan szennyező anyagokkal környezetben, mint a H2S, SO2, NO2, por stb.
Víztisztítás vagy felületkezelés nem javasolt, miután a fluxusbiztos relék a NYÁK-ra szerelték.
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Nem tudtuk értékelni az összes teljesítményt és minden paramétert minden lehetséges alkalmazáshoz. Így a felhasználóknak megfelelő helyzetben kell lenniük a választáshoz
Saját felhasználásra alkalmas termék. Zárt relék esetén a telepítés és tisztítás után használat előtt nyissa ki a tokban lévő szellőzőnyílást. Ha bármilyen kérdése van, kérjük, forduljon Chengyuanhoz a műszaki szolgáltatásokért. A használandó termék meghatározása azonban a felhasználó felelőssége.
