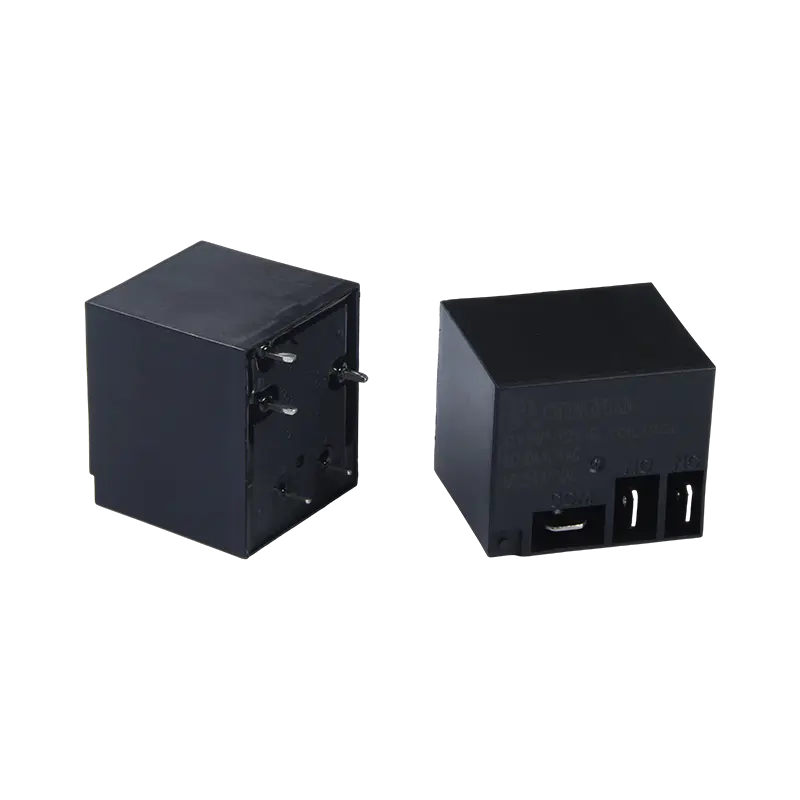

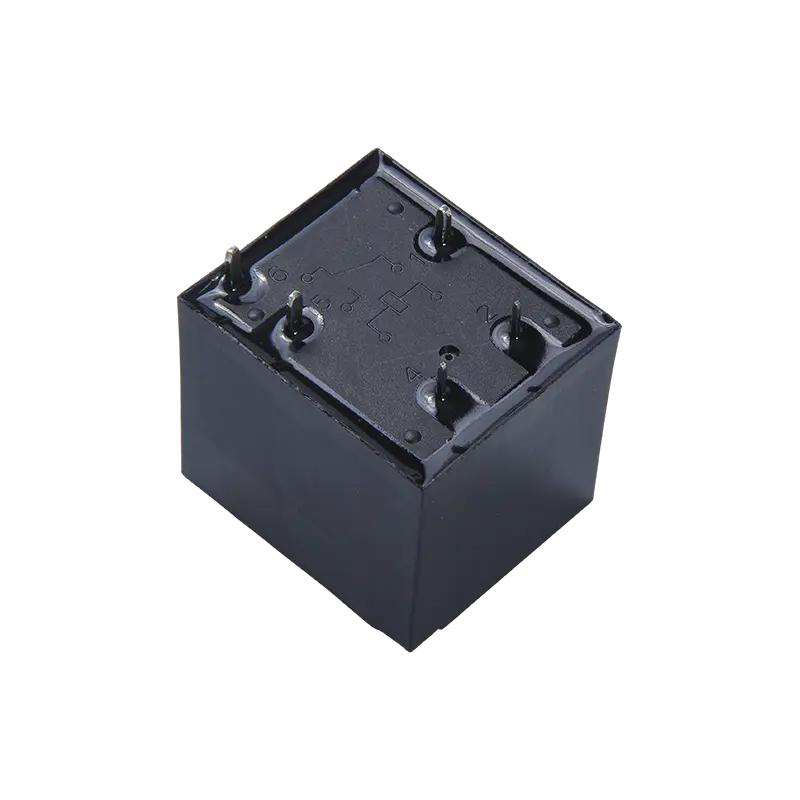

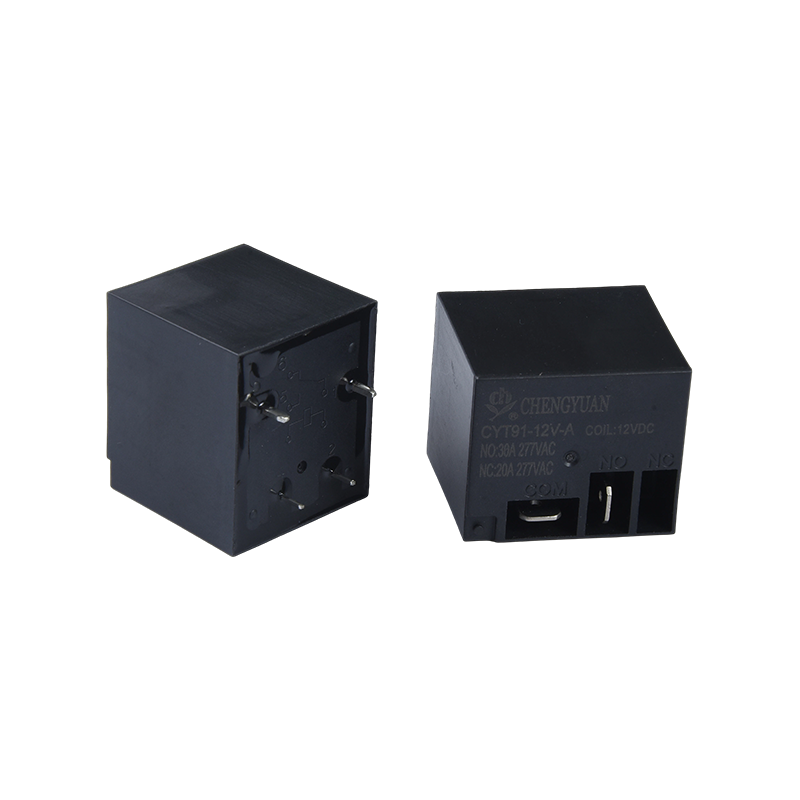

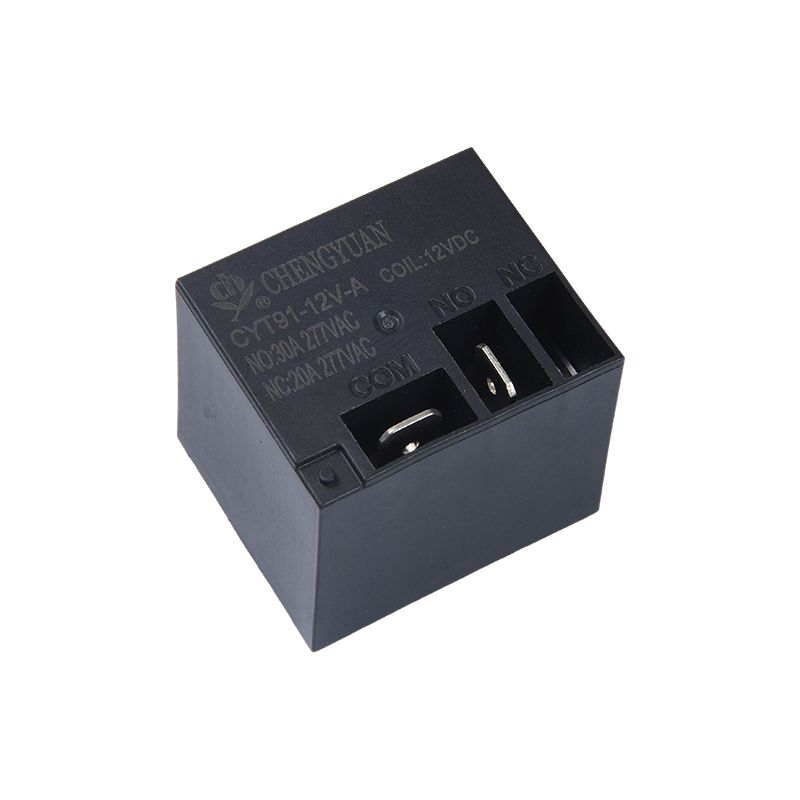

1. A termék előnyei
Nagy áramerősségű kompakt kialakítás: 20A/30A nagy terhelés kapcsolási kapacitást ér el kis térfogatban, nagy teljesítménysűrűséget és telepítési helyet takarít meg.
Megerősített áramvezető szerkezet: Az opcionális réz csatlakozós változat alacsonyabb érintkezési ellenállást és nagyobb áramátviteli kapacitást biztosít, csökkenti a hőtermelést és javítja a hosszú távú megbízhatóságot nagy áram mellett.
Széles feszültségű meghajtó: Széles tekercs üzemi feszültség tartomány (3-48VDC), különösen alkalmas autóelektronikához, akkumulátoros berendezésekhez és különféle egyenáramú vezérlőrendszerekhez.
2. Főbb jellemzők
Terhelhetőség: Támogatja a terhelés kapcsolást 30A-ig, 250 VAC vagy 28 VDC-ig, kielégítve a legtöbb nagy teljesítményű rezisztív és induktív terhelés szabályozási igényeit.
Érintkezőkonfiguráció: SPDT (Single Pole Double Throw) struktúrát használ, amely egy alaphelyzetben nyitott és egy alaphelyzetben zárt érintkezőt biztosít, amely alkalmas egyszerű áramköri kapcsolásra vagy be-/kikapcsolásra.
Hatékony hajtás: A tekercs tipikus energiafogyasztása 0,9 W, ami magas vezetési hatékonyságot és alacsony terhelést biztosít a vezérlőáramkör számára.
Tartós kialakítás: Robusztus szerkezet, érintkező anyagok és nyomás nagyáramú ívre optimalizálva, ami hosszú elektromos élettartamot eredményez.
3. Fő alkalmazások
Autóelektronika: Elektromos járművekben és hagyományos járművekben használják akkumulátorok kezelésére, előtöltési áramkörökre, fűtőberendezésekre, ventilátorokra és nagy teljesítményű világításvezérlésre.
Ipari berendezések: Kis és közepes méretű motorokat, kompresszorokat, ipari fűtőtesteket és áramelosztó egységeket vezérel.
Háztartási gépek: átfolyós vízmelegítőkben, nagy teljesítményű konyhai készülékekben, klímakompresszorokban és nagyáramú kapcsolást igénylő fűtőberendezésekben használják.
Energiaszabályozás: Fő vezérlőkapcsolóként szolgál nagyáramú egyenáramú áramkörökhöz szoláris rendszerekben és töltőberendezésekben.
| Kapcsolatfelvételi adatok lehetőségre |
| Írja be | CYT91 |
| Kapcsolatfelvételi anyag | Ezüstötvözet |
| Érintkezési ellenállás | Max. 100 mΩ (1A 6VDC-nél) |
| Névleges terhelés (rezisztív terhelés) | 20A/30A 250VAC |
| Max. váltóáram | 20A/30A |
| Max. kapcsolási feszültség | 250VAC |
| Max. kapcsolóáram | 5000VA/7500VA |
| Jellemzők |
| Működési idő (névleges tekercsfeszültség mellett) | 15 ms max. (nincs dióda) |
| Kiadási idő | 10 ms max. ( nincs dióda) |
| Szigetelési ellenállás | Min. 1000MΩ (500VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: 1500 VAC, 50/60 Hz 1 percig |
| A tekercs és az érintkező között: 2500 VAC, 50/60 Hz 1 percig |
| Rezgésállóság | Pusztító | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Funkcionális | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| csánkellenállás | Funkcionális | 10G min. |
| Pusztító | 100G min. |
| Kitartás | Mechanikai tartósság (10800 op./h) | 10000000 művelet (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 100 000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 85 ℃ (nincs páralecsapódás) |
| Súly | Kb. 28g |
Tekercsadatok (20 ℃-on)
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercs ellenállás ±10% (Ω) | Névleges operating hatalom | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 5 | 180 | 27 | Körülbelül 0,9 W | a névleges 75%-a feszültség | a névleges 5%-a feszültség | a névleges feszültség 130%-a |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
A fent látható adatok kezdeti értékek. A tekercs túlmelegedésének elkerülése érdekében ne alkalmazzon maximális megengedett feszültséget a tekercsre 10 percnél tovább.

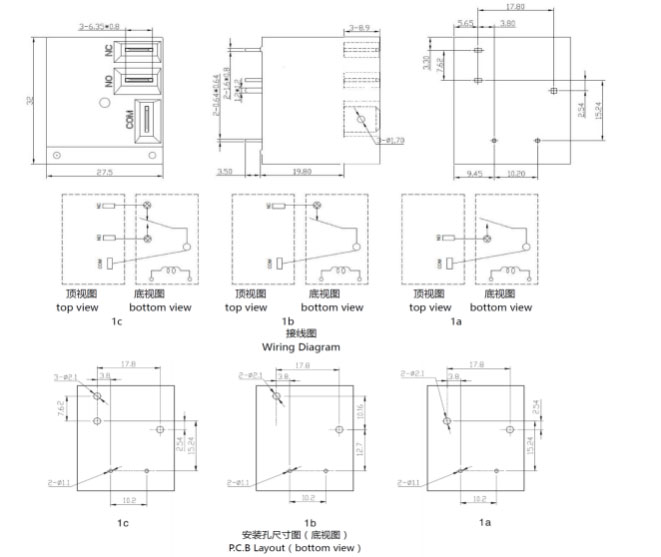

Vázlat mérete, Bekötési rajz, NYÁK elrendezés (Mértékegység:mm)

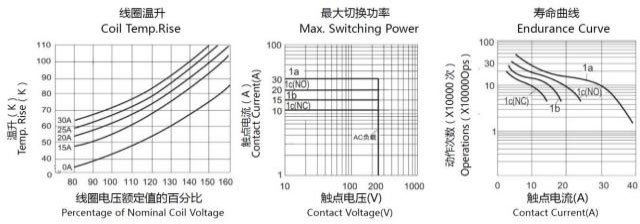

Jellegzetes görbék
Rendelési információk
CYT91 - 1 - C - 12VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1: Típus: CYT91
2: Pólusok száma: 1-1 pólus
3: Kapcsolatfelvételi megállapodás: : A A űrlap; B űrlap B ; C űrlap C
4: Névleges feszültség: 5,6,9,12,15,18,24,48VDC
5: Ház színe: B-fekete; L-kék
6: Tekercs Pwor: D-0,9W
7: Védőszerkezet: S-Flux-álló,
SH – Lezárt típusú, mosható
8: Speciális paraméter: Nincs szabványos típus
Betű vagy szám – Különleges követelmény
A fluxusbiztos relék nem használhatók olyan szennyező anyagokkal környezetben, mint a H2S, SO2, NO2, por stb.
A víztisztítás vagy a felületkezelés nem javasolt, miután a fluxusbiztos relék a PCB-re szerelték.
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Nem tudtuk értékelni az összes teljesítményt és minden paramétert minden lehetséges alkalmazáshoz. Így a felhasználóknak megfelelő helyzetben kell lenniük a választáshoz
Saját felhasználásra alkalmas termék. Zárt relék esetén a telepítés és tisztítás után használat előtt nyissa ki a tokban lévő szellőzőnyílást. Ha bármilyen kérdése van, kérjük, forduljon Chengyuanhoz a műszaki szolgáltatásokért. A használandó termék meghatározása azonban a felhasználó felelőssége.
