Termékjellemzők:
Nagy érintkező kapcsolási kapacitás: A szabványos 20A-es terhelés mellett az érintkezők akár 35 amperig támogatják a kapcsolást, amely képes kezelni az autó indításakor vagy a nagy teljesítményű tartozékokból származó pillanatnyi áramlökéseket.
Ultra-alacsony energiafogyasztás: A tekercs energiafogyasztása mindössze 0,6 W/0,8 W, ami segít csökkenteni a jármű akkumulátorának terhelését, és igazodik az autóipar alacsony energiafogyasztásra irányuló tendenciájához.
Kiváló mechanikai tartósság: Magas ütés- és rezgésállóság jellemzi, stabil elektromos csatlakozást biztosítva még göröngyös vezetési körülmények és motorrezgés esetén is.
Széles tekercsfeszültség-tartomány: Különféle specifikációkban kapható 3VDC-től 48VDC-ig, a különböző típusú gépjármű-áramköri feszültségekhez alkalmazkodva.
Kompakt kialakítás: Az optimalizált szerkezet és a kis méret lehetővé teszi a sűrű beépítést a zárt autók elektromos vezérlődobozaiba.

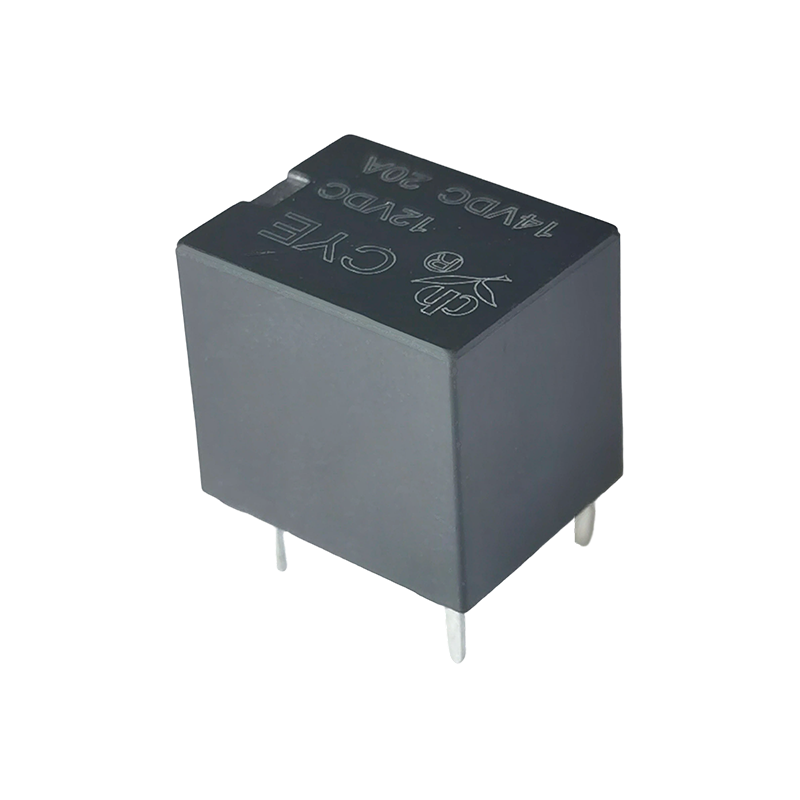

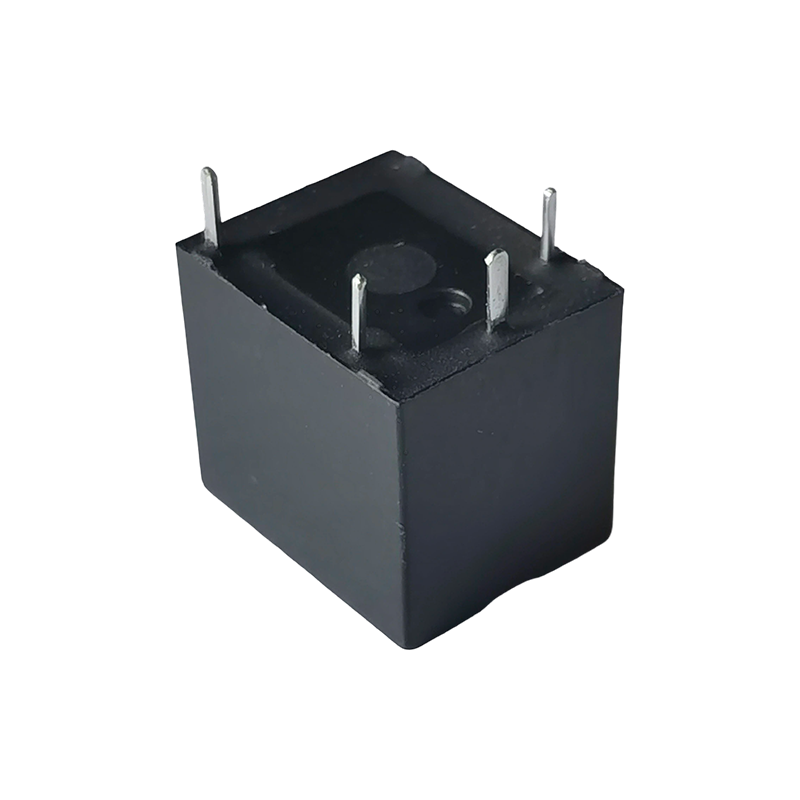

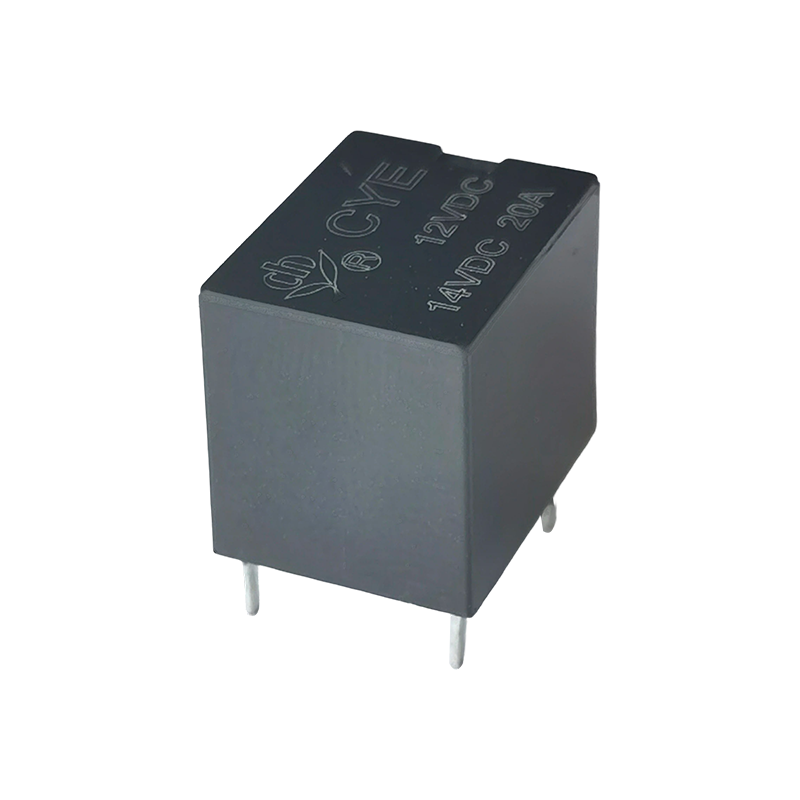

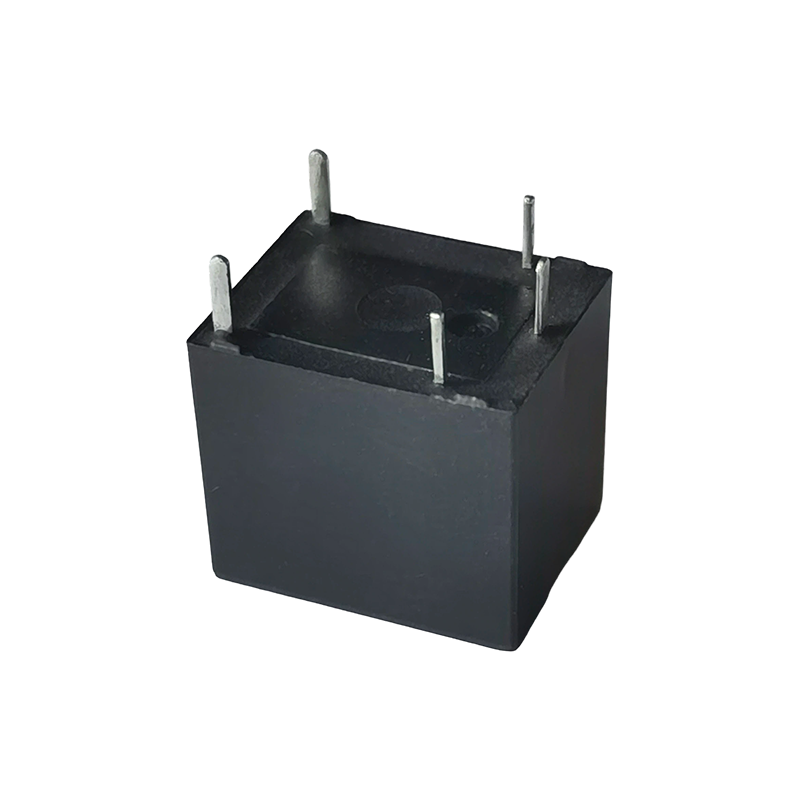

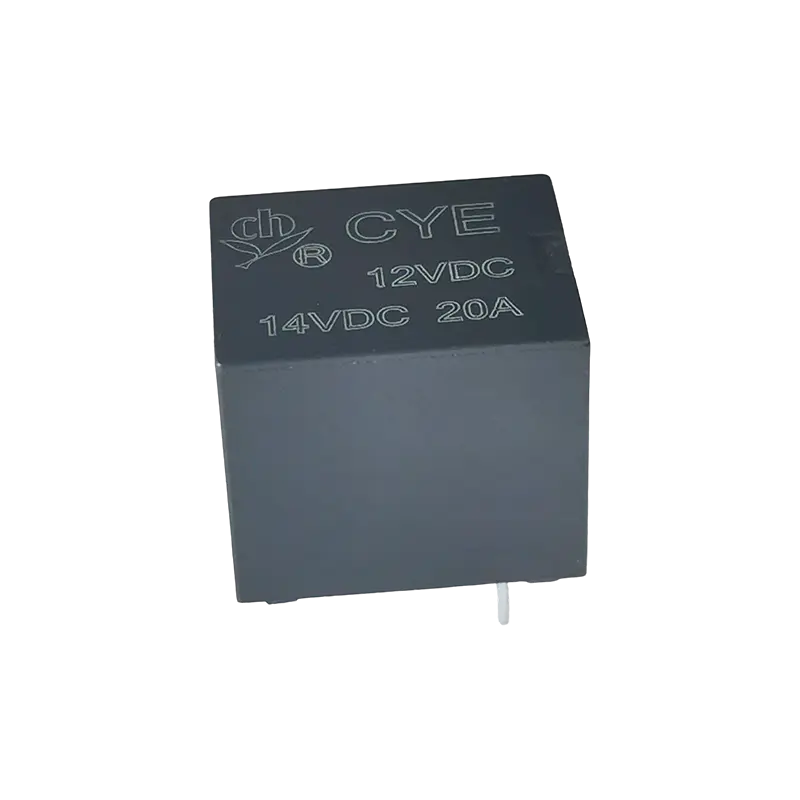

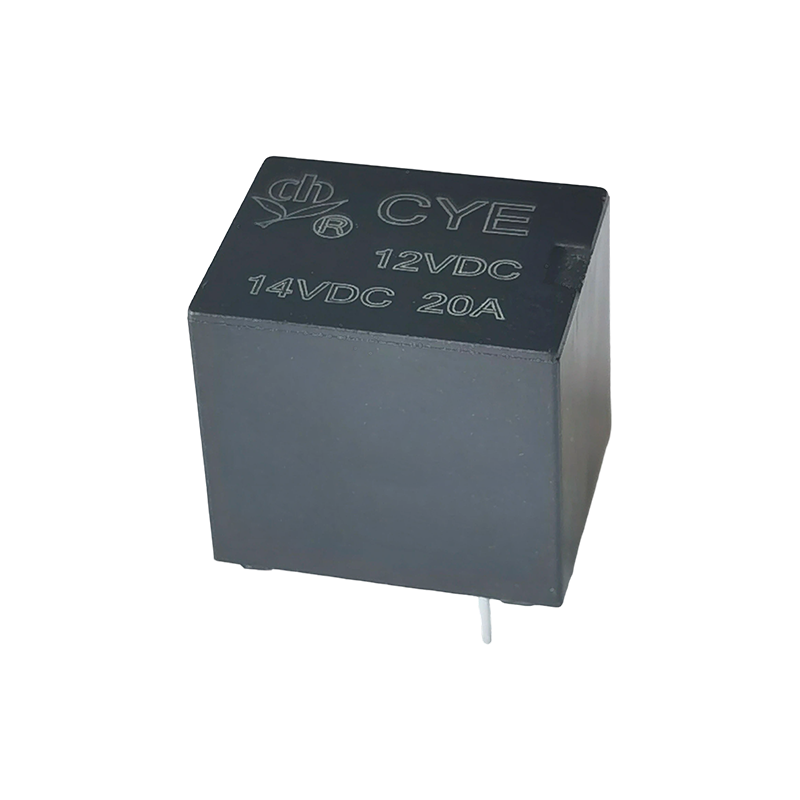

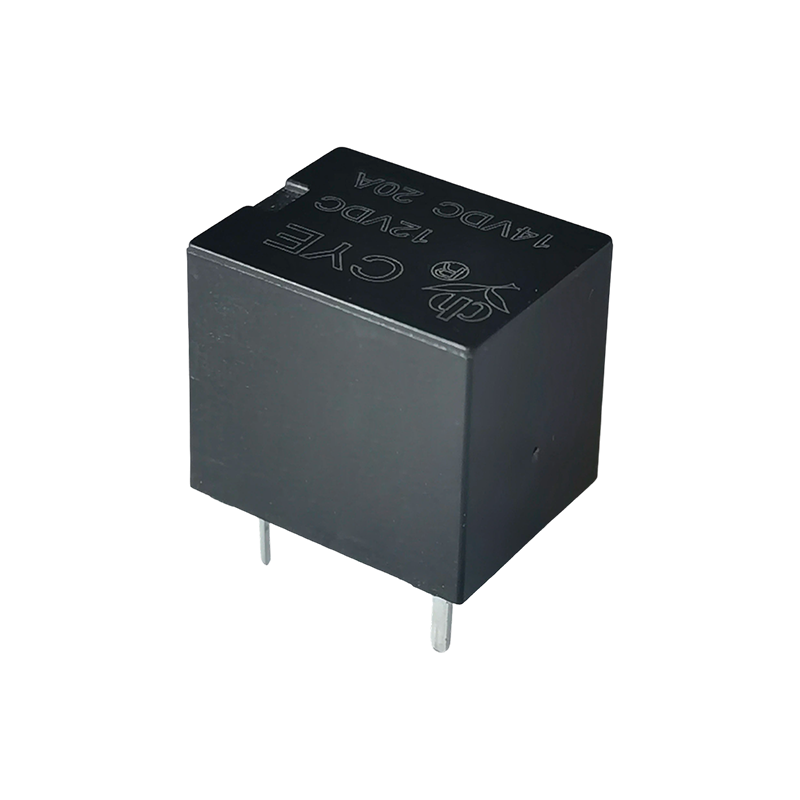

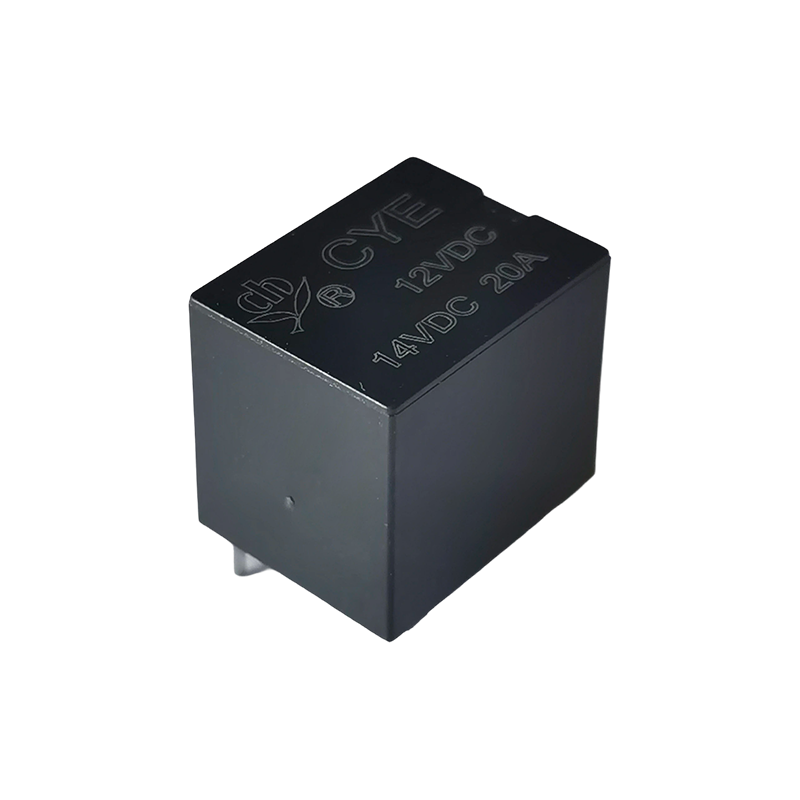

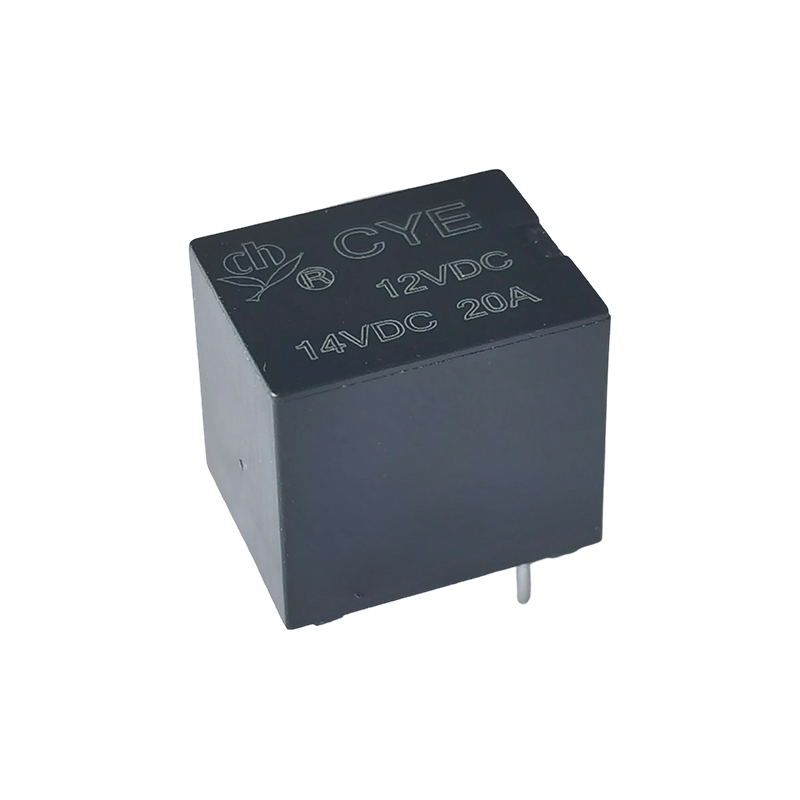

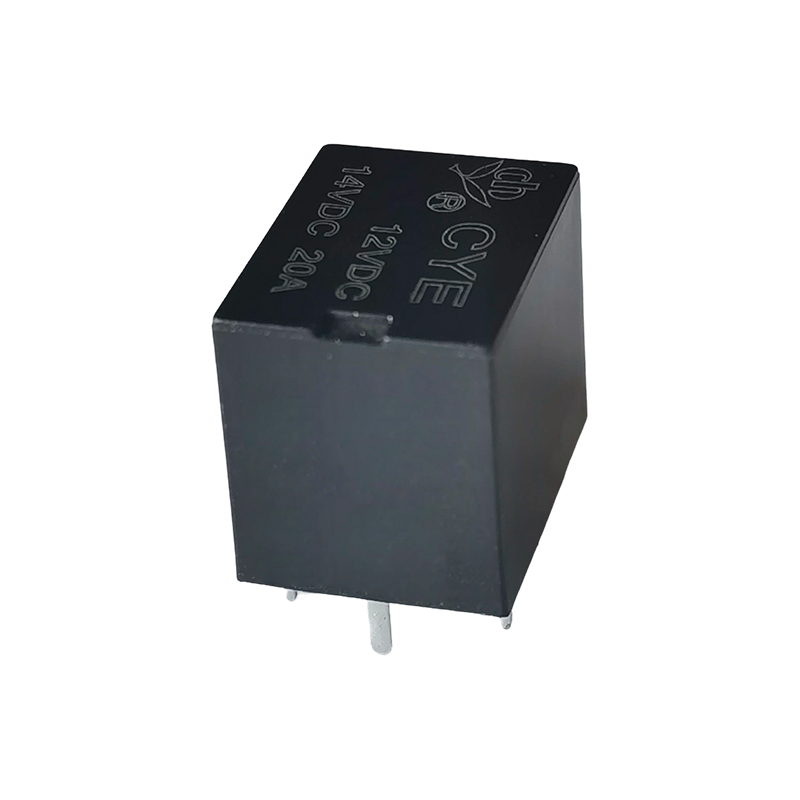

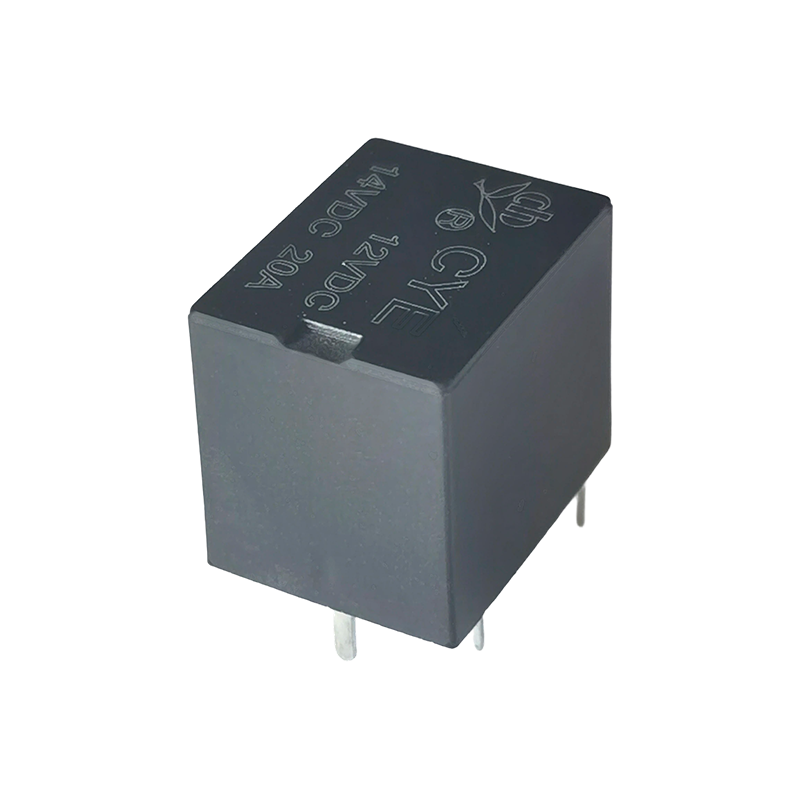

A CYE (T78) relé egy rendkívül miniatűr, nagy teljesítményű elektromágneses relé, sokféle alkalmazással.
Fő felhasználási területei a következők:
Gépjárműipar: Általánosan használatos az autóajtó-zár motorvezérlésében, az autók lopásgátló riasztórendszereiben, valamint az autóelektronikai berendezések jelzéseinek kapcsolásában és terhelésvezérlésében.
Háztartási gépek és irodai berendezések: Alkalmas háztartási készülékek (például klímaberendezések, mosógépek) és irodai automatizálási berendezések energiagazdálkodására vagy jelátvitelére.
Biztonsági és riasztórendszerek: Az automatikus lopásgátló riasztók alapvető összetevőjeként vezérli az áramkör kapcsolását.
Ipari vezérlés és automatizálás: Ipari automatizálási rendszerekben, műszerekben és kommunikációs eszközökben használják nagy teljesítményű terhelések alacsony feszültségű jelekkel történő vezérlésére.
Szórakoztató elektronika és feltörekvő technológiák: kiterjesztett alkalmazások az intelligens otthonokban, IoT-eszközök, új energetikai berendezések és orvosi elektronika.
Kapcsolatfelvételi adatok lehetőségre
| Írja be | CYE |
| Kapcsolatfelvételi anyag | Ezüstötvözet |
| Érintkezési ellenállás | Max. 100 mΩ (1A 6VDC-nél) |
| Névleges terhelés (rezisztív terhelés) | 20A 14VDC |
| Max. váltóáram | 35A |
| Max. kapcsolási feszültség | 30 VDC |
| Jellemzők |
| Működési idő (névleges tekercsfeszültség mellett) | 10 ms max. (nincs dióda) |
| Kiadási idő | 5 ms max. (nincs dióda) |
| Szigetelési ellenállás | Min. 100MΩ (500VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: 500 VAC, 50/60 Hz 1 percig |
| Tekercs és érintkező között: 500 VAC, 50/60 Hz 1 percig |
| Rezgésállóság | Funkcionális | 10-500Hz, NO-10G |
| 10-500 Hz, NC-5G |
| Ütésállóság | Funkcionális | 20g NO/11ms esetén. 5g NC/11ms esetén. |
| Pusztító | 100G min. |
| Kitartás | Mechanikai tartósság (10 800 op./h) | 10000000次 10000000 művelet (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 100 000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 125 ℃ (nincs páralecsapódás) |
| Súly | Kb. 6g |
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercs ellenállás ±10% (Ω) | Névleges operating hatalom | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 6 | 100 | 60 | Körülbelül 0,6 W | a névleges 60%-a feszültség | a névleges 10%-a feszültség | a névleges feszültség 130%-a |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Körülbelül 0,8W | a névleges 57,5%-a feszültség |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
A fent látható adatok kezdeti értékek. Ne alkalmazza a maximálisan megengedhető feszültséget a tekercsen 10 percnél tovább, hogy elkerülje a harmadik tekercs túlmelegedését.

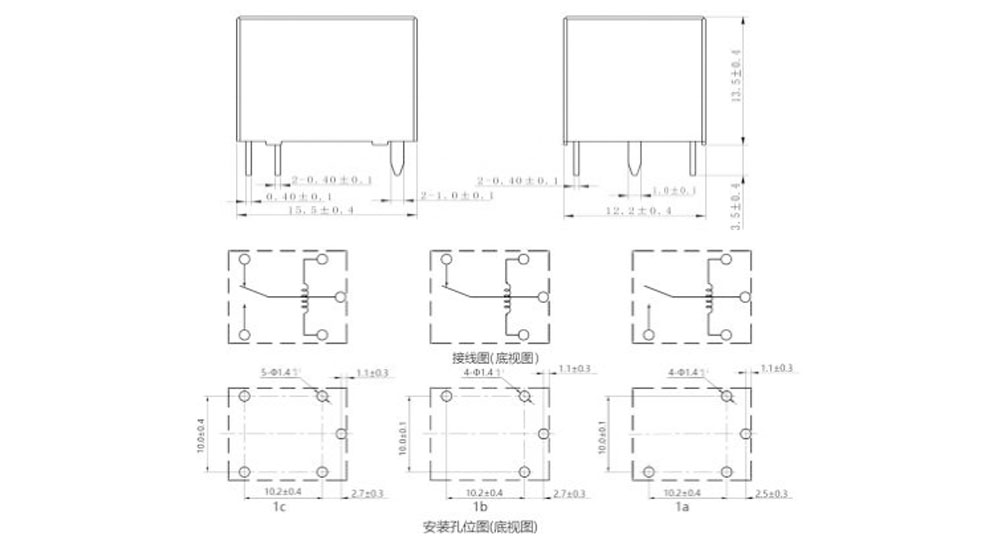

Vázlat mérete, Bekötési rajz, NYÁK elrendezés (Mértékegység:mm)

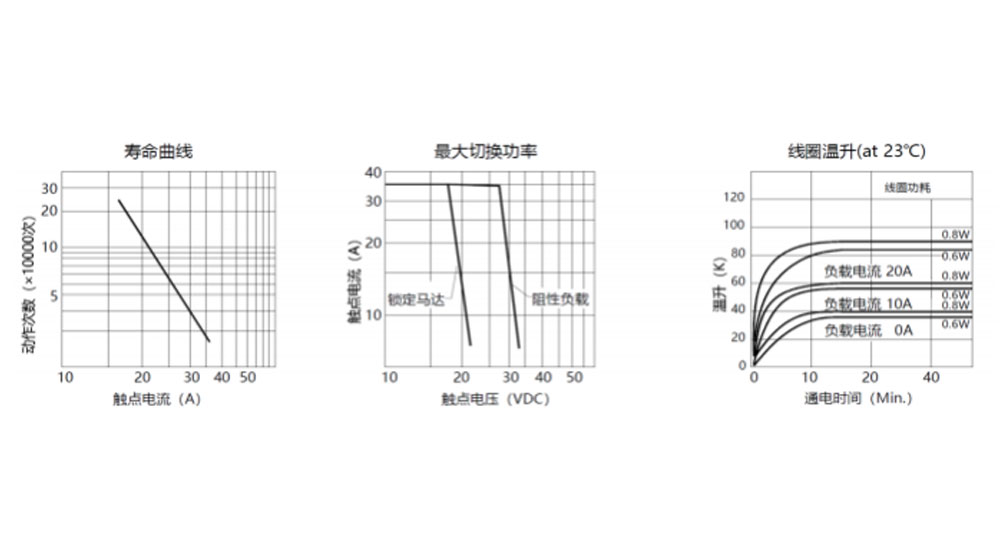

Jellegzetes görbék
Rendelési információk
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 5 6 8
1: Típus: CYE
2: Pólusok száma: 1-1 pólus
3: Kapcsolattartási megállapodás: A-Form A ; B-B-űrlap; C-C-űrlap
4: Névleges feszültség: 6,9,12,24VDC
5: Tokozat színe: B-fekete
6: Tekercs Pwor: D-0,8W L-0,6W
7: Védőszerkezet: S-Flux-álló,
SH – Lezárt típusú, mosható
8: Speciális paraméter: Nincs szabványos típus
Betű vagy szám – Különleges követelmény
A fluxusbiztos relék nem használhatók olyan szennyező anyagokkal környezetben, mint a H2S, SO2, NO2, por stb.
Víztisztítás vagy felületkezelés nem javasolt, miután a fluxusbiztos relék a NYÁK-ra szerelték.
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Nem tudtuk értékelni az összes teljesítményt és minden paramétert minden lehetséges alkalmazáshoz. Így a felhasználóknak megfelelő helyzetben kell lenniük a választáshoz
Saját felhasználásra alkalmas termék. Zárt relék esetén a telepítés és tisztítás után használat előtt nyissa ki a tokban lévő szellőzőnyílást. Ha bármilyen kérdése van, kérjük, forduljon Chengyuanhoz a műszaki szolgáltatásokért. A használandó termék meghatározása azonban a felhasználó felelőssége.
