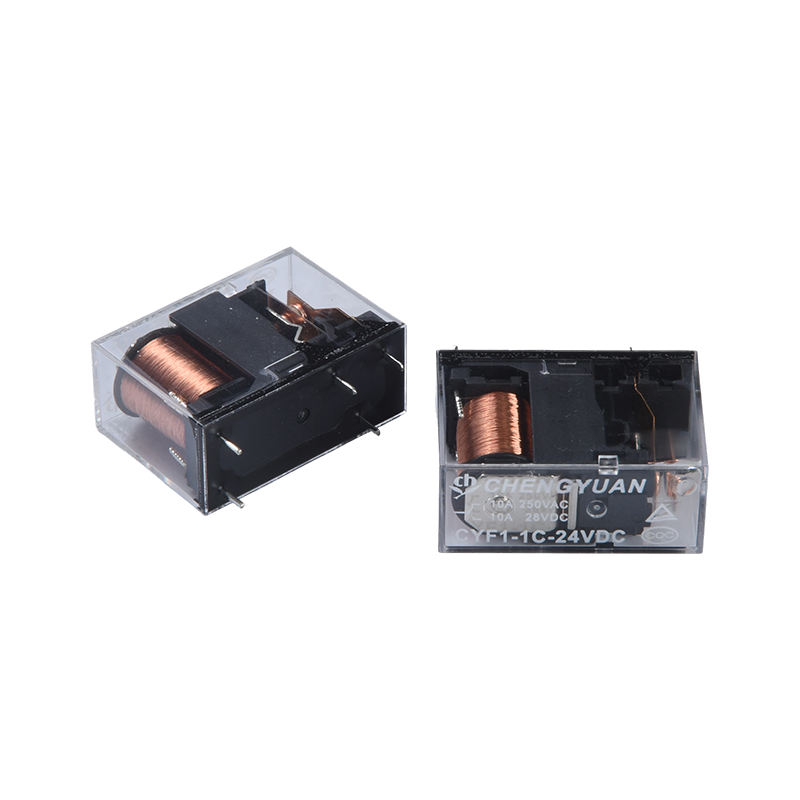

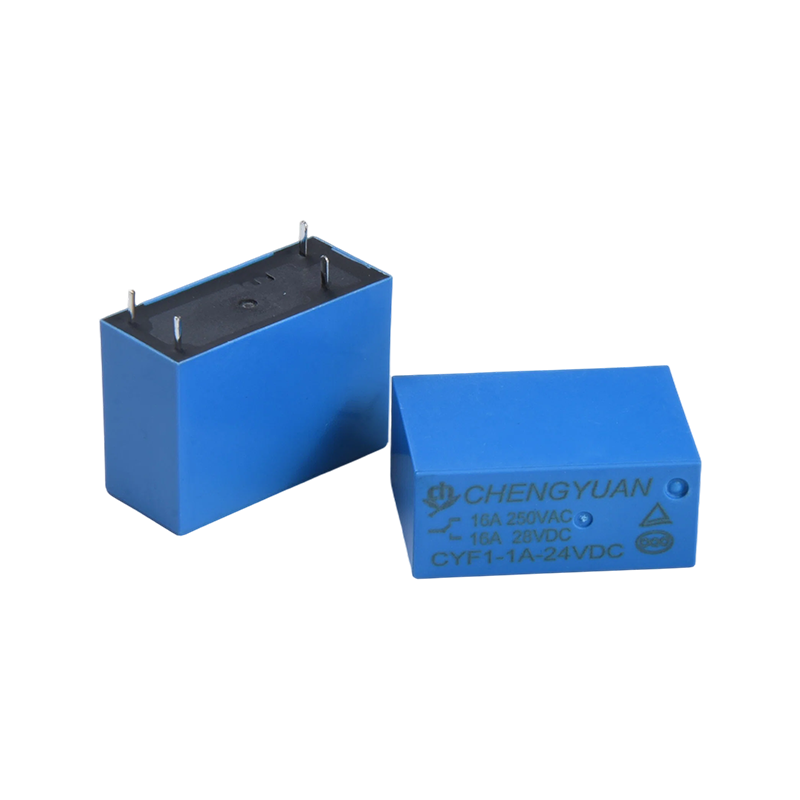

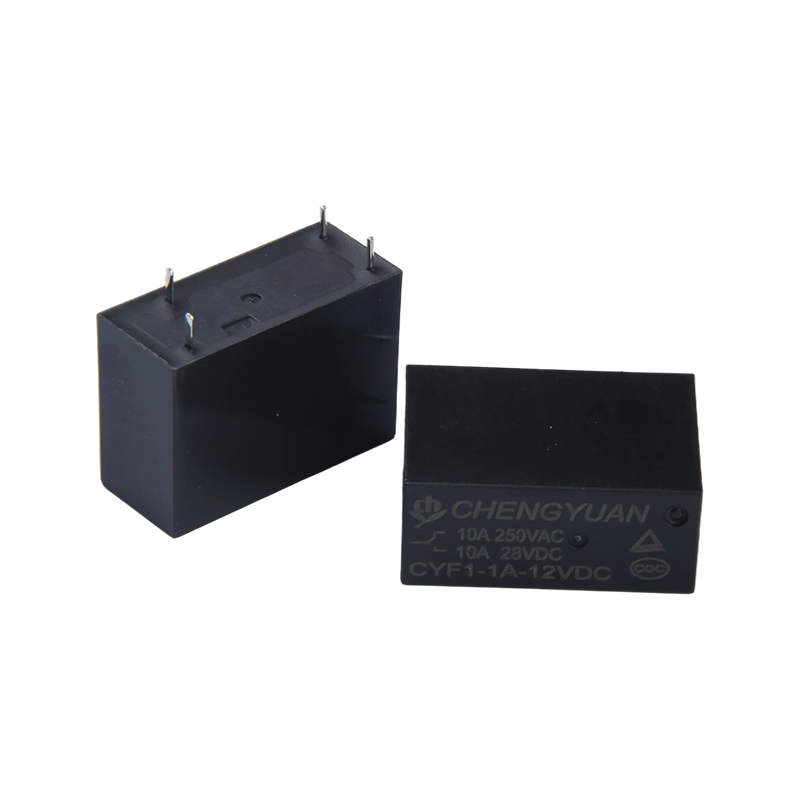

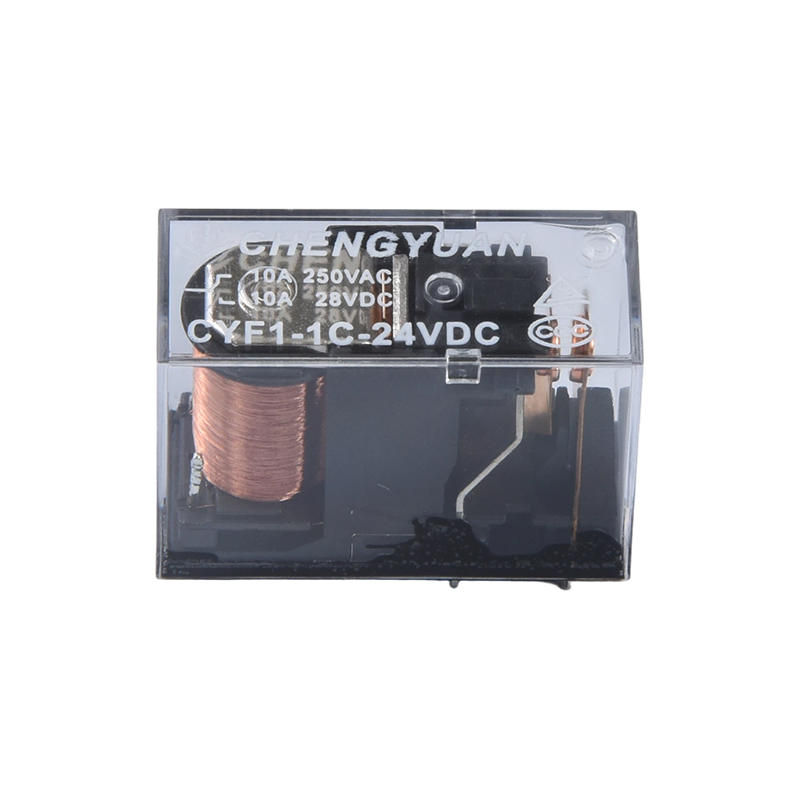

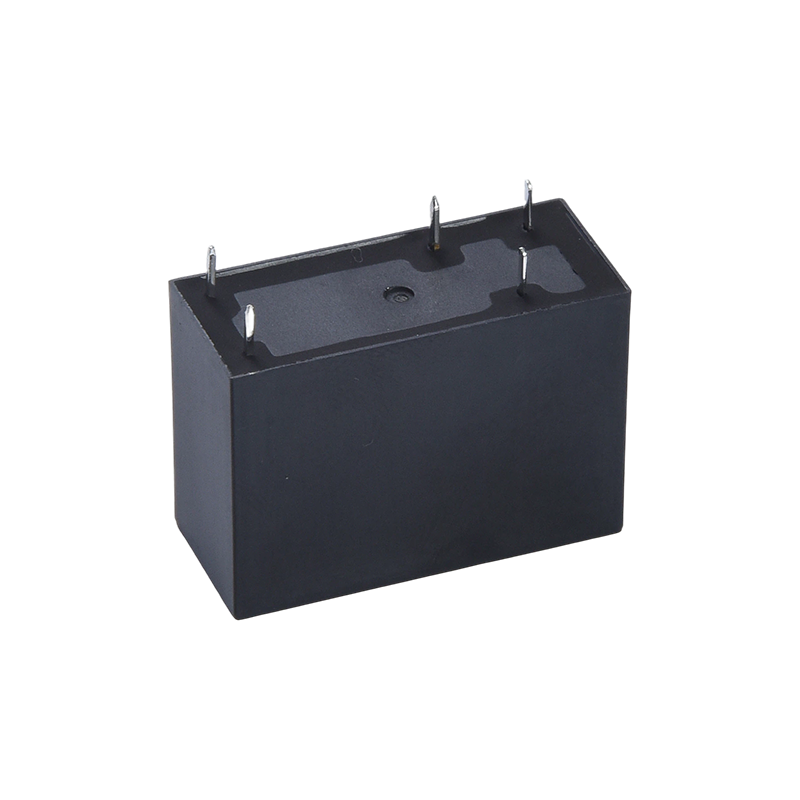

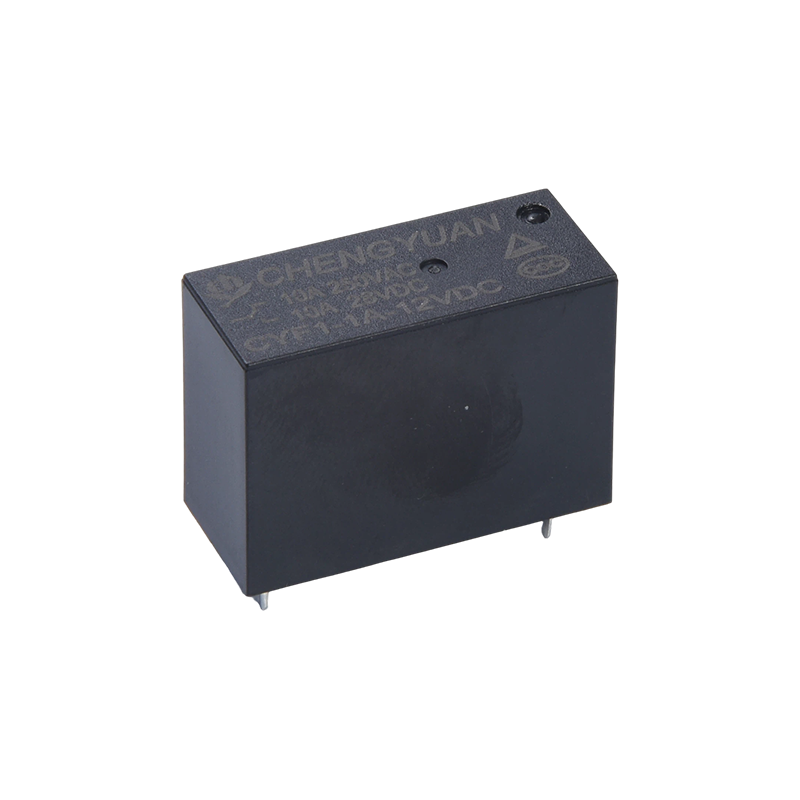

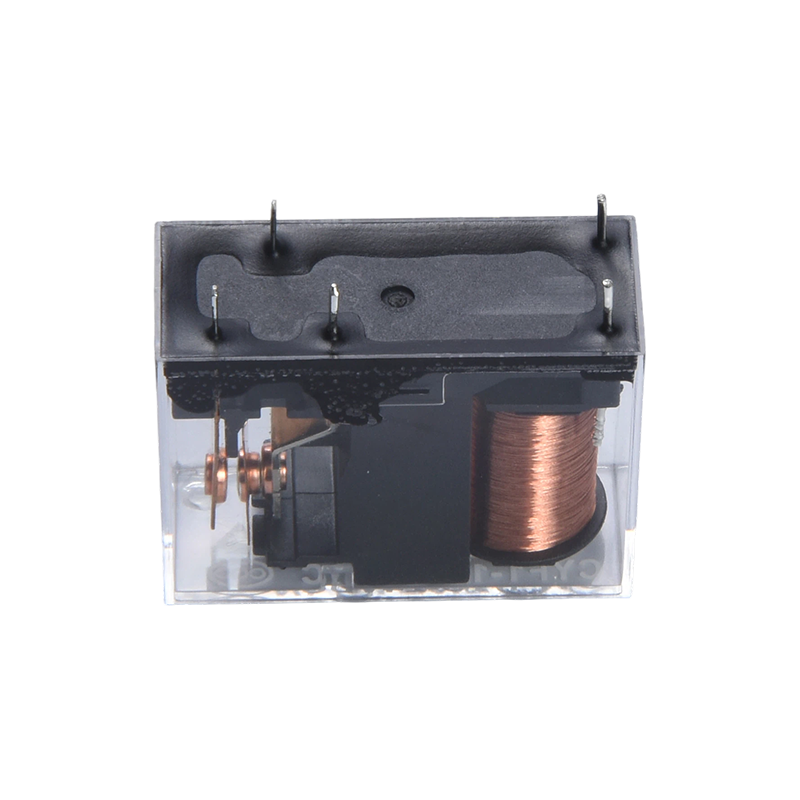

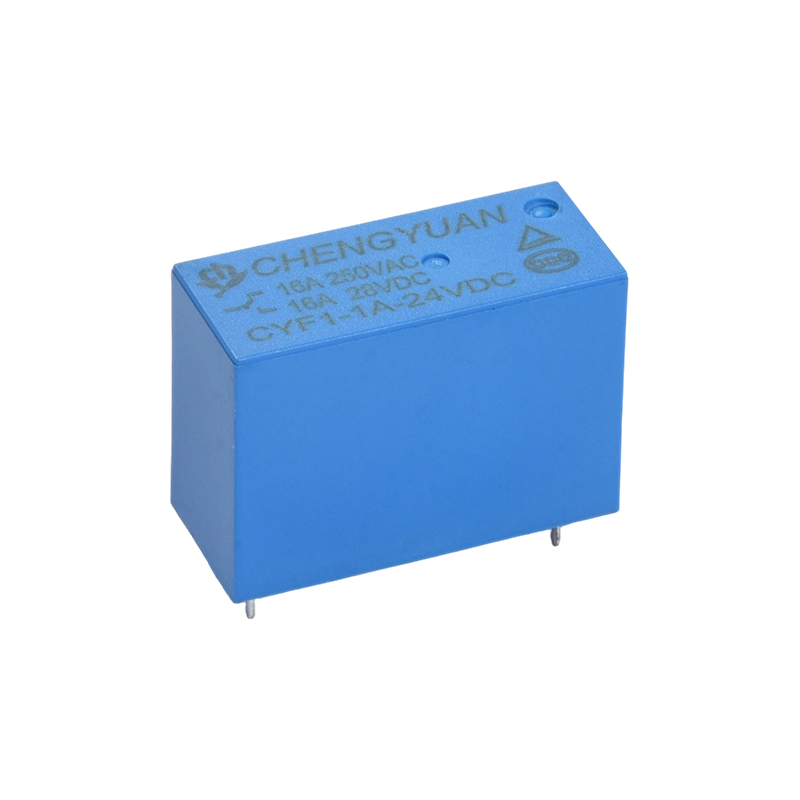

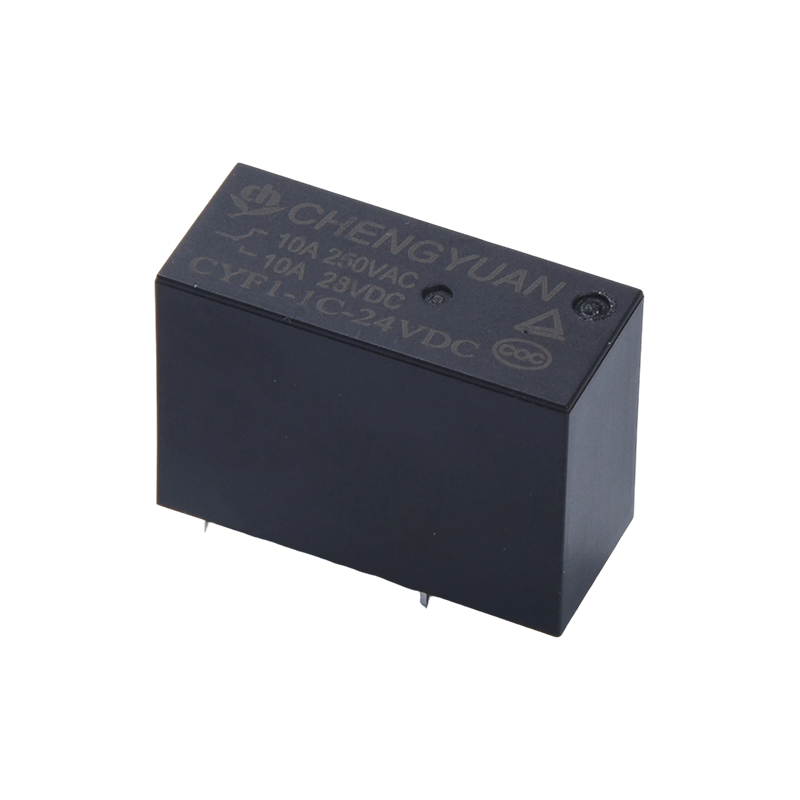

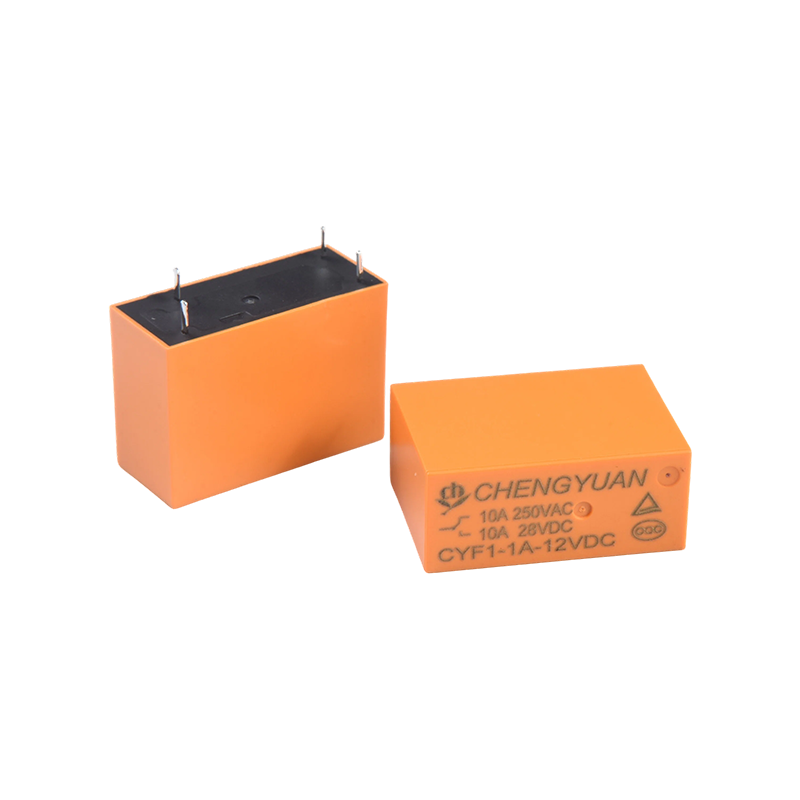

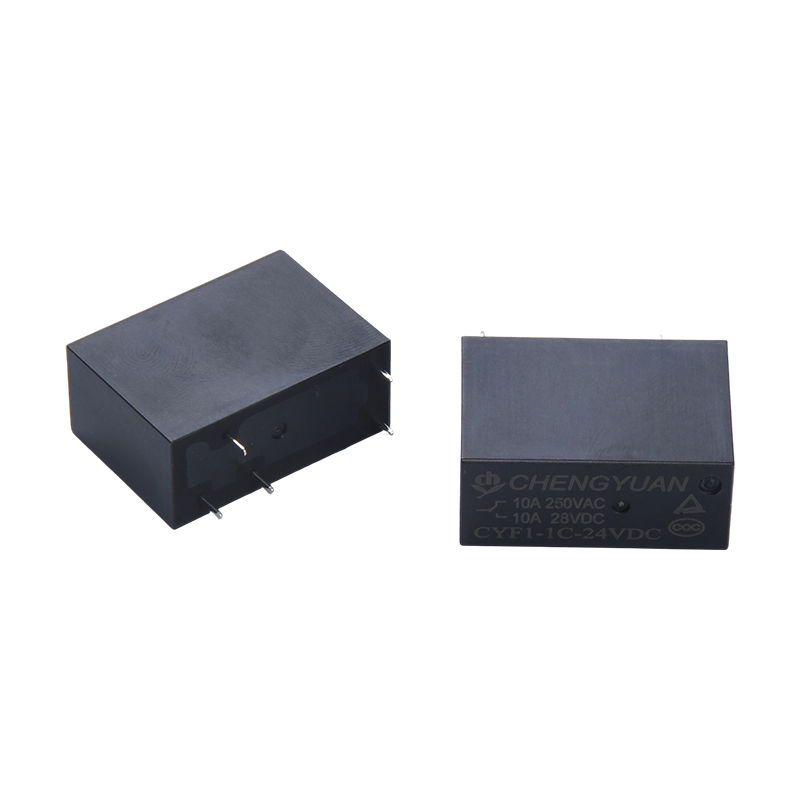

Jellemzők:
• Ultra-nagy feszültségállósági teljesítmény: Akár 5000 voltot is ellenáll, kiváló szigetelési teljesítményt biztosít, csökkenti az áramkör meghibásodásának kockázatát és javítja a berendezések működési biztonságát.
• Rugalmas tekercsfeszültség: 3VDC-48VDC széles tekercsfeszültség-tartományt támogat, amely közvetlenül illeszkedik a különböző vezérlőáramköri feszültségspecifikációkhoz, további feszültségátalakító alkatrészek nélkül.
• Kompakt szerkezeti kialakítás: Kis méret, alkalmas nagy sűrűségű NYÁK-szerelési forgatókönyvekre, így megtakarítható a belső berendezés helye és javítja az áramköri elrendezés rugalmasságát.
• Nagy terhelés kapcsolási kapacitás: Érintkező kapcsolási kapacitás 17 A-ig, 10A 250VAC/28VDC és 16A 250VAC/28VDC névleges terhelésekkel, közepes és nagy teljesítményű áramköri kapcsolási igényekhez.
• Kettős hiteles tanúsítvány: TÜV és CQC tanúsítvánnyal rendelkezik, megfelel a nemzetközi és hazai biztonsági szabványoknak, kielégíti a végtermék-alkalmazások igényeit több piacon is.

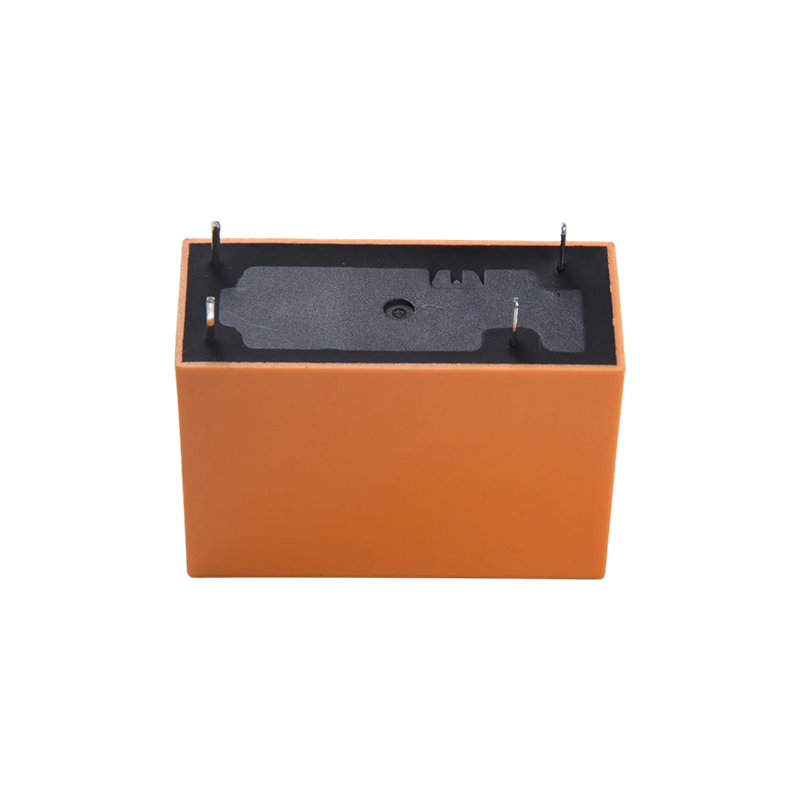

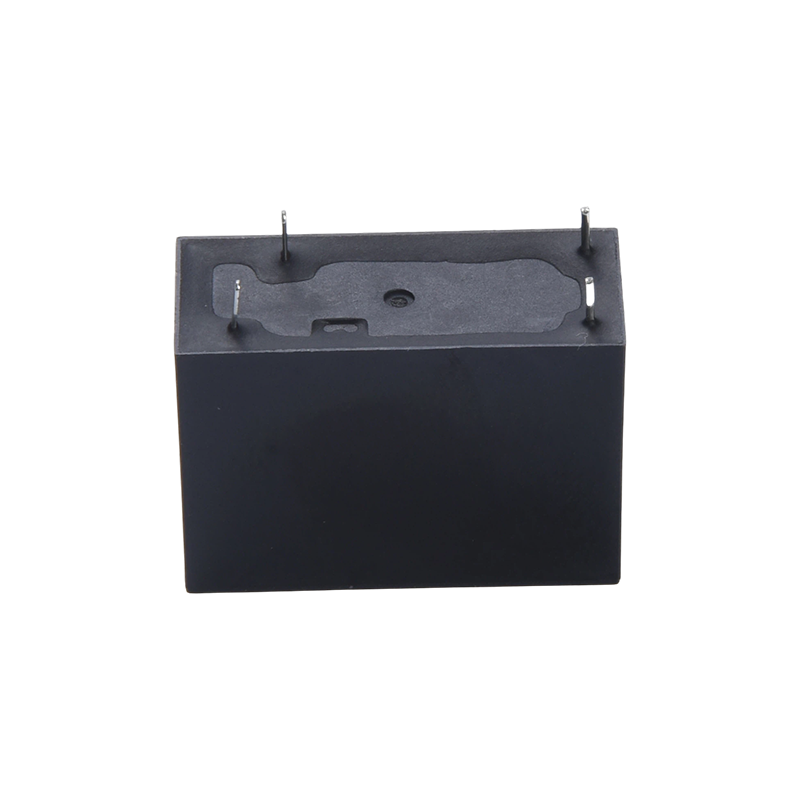

• Kényelmes PCB összeszerelés: 5 tűs szerkezetet használ, amely megkönnyíti a forrasztást és a nyomtatott áramköri lapokhoz való rögzítést, ami nagy összeszerelési hatékonyságot és az automatizált gyártási folyamatokkal való kompatibilitást eredményez.
• Stabil kapcsolási teljesítmény: Egypólusú, egydobású (SPST) érintkezési formát használ, egyértelmű kapcsolási logikát és stabil érintkezési ellenállást biztosítva, biztosítva az áramkör be- és kikapcsolásának megbízhatóságát.
Alkalmazható forgatókönyvek:
• Háztartási gépek: Nagy teljesítményű kisgépek (például elektromos fűtőtestek, indukciós tűzhelyek) be- és kikapcsolás vezérlése, valamint a konyhai készülékek automatikus vezérlése.
• Ipari vezérlés: Jelkapcsolás és teljesítményvezérlés ipari automatizálási berendezésekhez, kisméretű PLC vezérlőmodulokhoz és motorvezérlő áramkörökhöz. • Intelligens tápegység: Intelligens elosztódobozok, áramelosztó modulok és töltőcölöpös segédvezérlő áramkörök, nagyfeszültségű és nagy terhelési igényekhez igazítva.
• Biztonsági berendezések: Tápegységek a biztonsági felügyelethez és a beléptető rendszerek áramkör-kapcsolásához, stabil teljesítményre támaszkodva, hogy biztosítsák a berendezés folyamatos működését.
Kapcsolatfelvételi adatok lehetőségre
| Írja be | CYF1 |
| Kapcsolatfelvételi anyag | Ezüstötvözet |
| Érintkezési ellenállás | Max. 100 mΩ (1A 16VDC-nél) |
| Névleges terhelés (rezisztív terhelés) | 10A 250VAC/12A 277VAC | 16A 250VAC/17A 277VAC |
| Max. váltóáram | 12A | 17A |
| Max. kapcsolási feszültség | 277VAC |
| Max. kapcsolóáram | 3324VA | 4709VAC |
| Min. kapcsolási terhelés | 6V 1A |
| Jellemzők |
| Működési idő (névleges tekercsfeszültség mellett) | 15 ms max. (nincs dióda) |
| Kiadási idő | 5 ms max. ( nincs dióda) |
| Szigetelési ellenállás | Min. 1000 MΩ (500 VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: 1000 VAC, 50/60 Hz 1 percig |
| Tekercs és érintkező között: 5000 VAC, 50/60 Hz 1 percig |
| Rezgésállóság | Pusztító | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Funkcionális | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Ütésállóság | Funkcionális | 10G min |
| Pusztító | 10G min |
| Kitartás | Mechanikai tartósság (10800 op./h) | 10000000 művelet (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 100 000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 85 ℃ (nincs páralecsapódás) |
| Súly | kb. 14g |
Tekercsadatok (20 ℃-on)
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercs ellenállás ±10% (Ω) | Névleges operating hatalom | (Max.) Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 3 | 240 | 12.5 | Körülbelül 0,72 W | a névleges 75%-a feszültség | a névleges 5%-a feszültség | a névleges feszültség 130%-a |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Körülbelül 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
A fent látható adatok kezdeti értékek. A tekercs túlmelegedésének elkerülése érdekében ne alkalmazzon 10 percnél tovább a megengedett legnagyobb feszültséget a tekercsre.

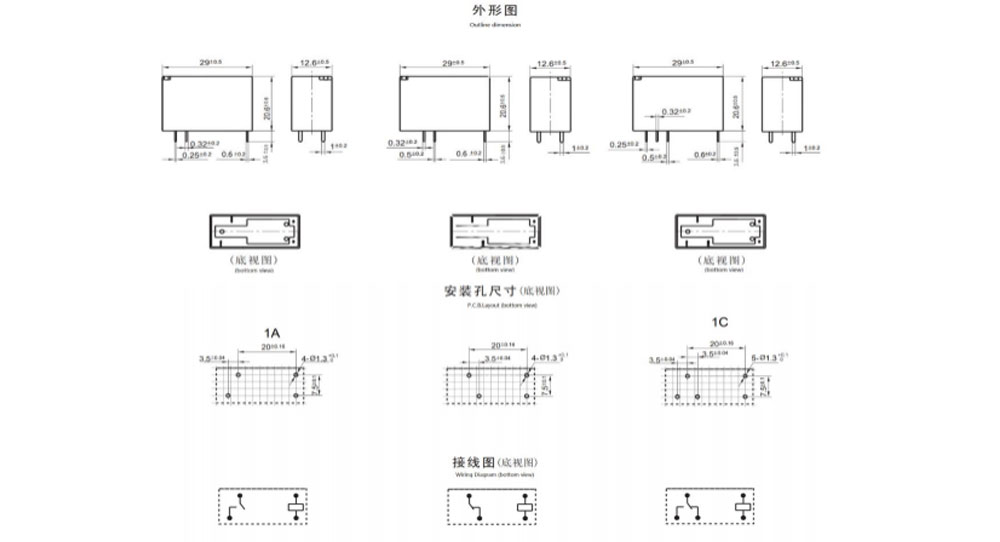

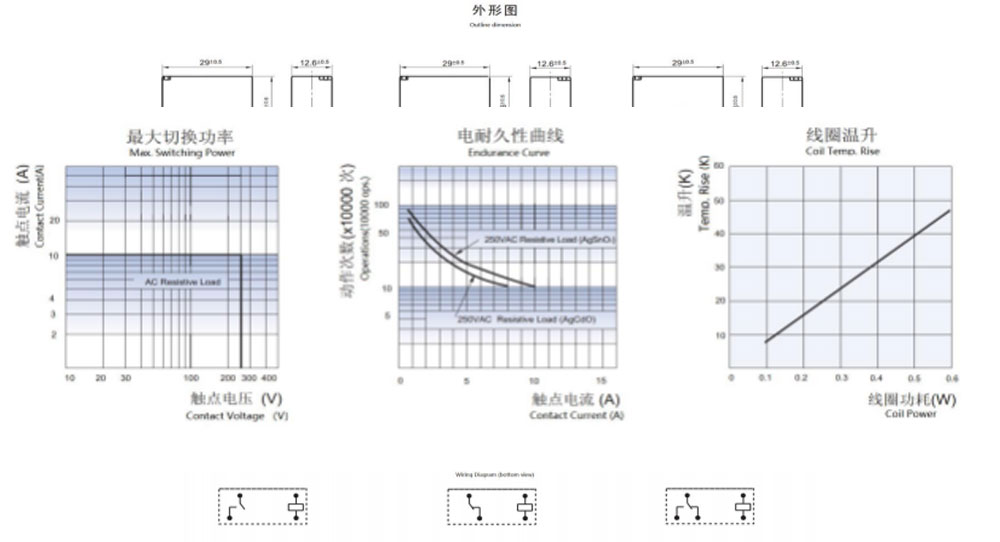

Vázlat mérete, Bekötési rajz, NYÁK elrendezés (Mértékegység: mm)
Jellegzetes görbék
Rendelési információk
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 9
1: Típus: CYF1
2: H-vel: magas érintkezési terhelés, 16 A H nélkül: normál terhelés, 10 A
3: Pólusok száma: 1-1 pólus
4: Kapcsolattartási megállapodás: C Fom C ; H A-tól; B B-től
5: Névleges feszültség: 3,5,6,9, 12, 18,24,48 VDC

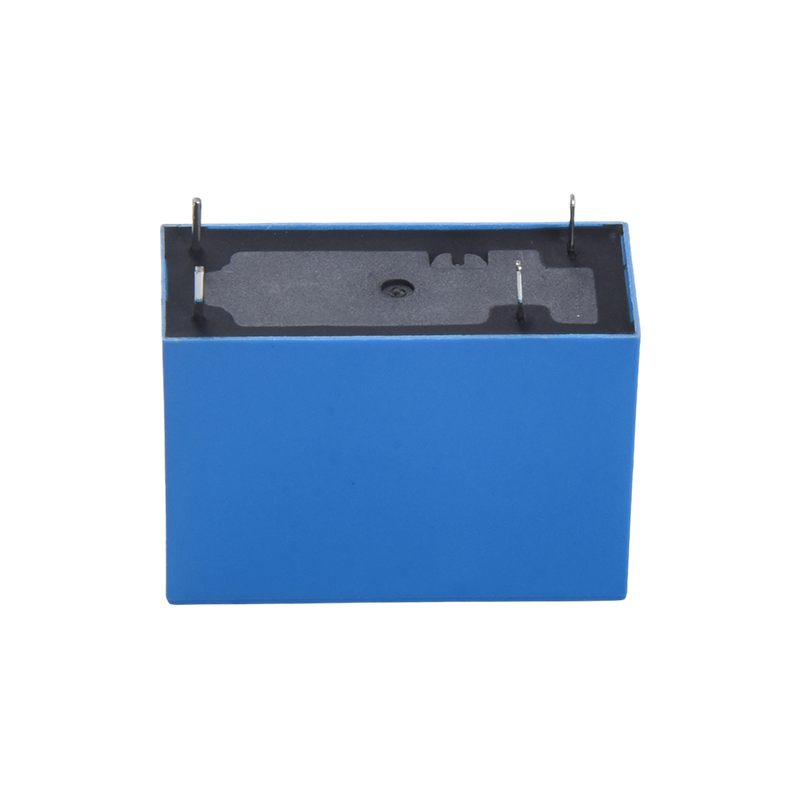

6: Ház színe: T - átlátszó, H-fekete, L-kék
7: Tekercssor: D-0,72W L-0,54W
8: Védő felépítés: S-Flux-álló,
SH-Sealed típusú mosható
9: Speciális paraméter: Nincs szabványos típus
Betű vagy szám - Különleges követelmény
A fluxusbiztos relék nem használhatók olyan szennyező anyagokkal környezetben, mint a H2S, SO2, NO2, por stb.
Víztisztítás vagy felületkezelés nem javasolt, miután a fluxusbiztos relék a NYÁK-ra szerelték.
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Nem tudtuk értékelni az összes teljesítményt és minden paramétert minden lehetséges alkalmazáshoz. Így a felhasználóknak megfelelő helyzetben kell lenniük a választáshoz
Saját felhasználásra alkalmas termék. Zárt relék esetén a telepítés és tisztítás után használat előtt nyissa ki a tokban lévő szellőzőnyílást. Ha bármilyen kérdése van, kérjük, forduljon Chengyuanhoz a műszaki szolgáltatásokért. A használandó termék meghatározása azonban a felhasználó felelőssége.
