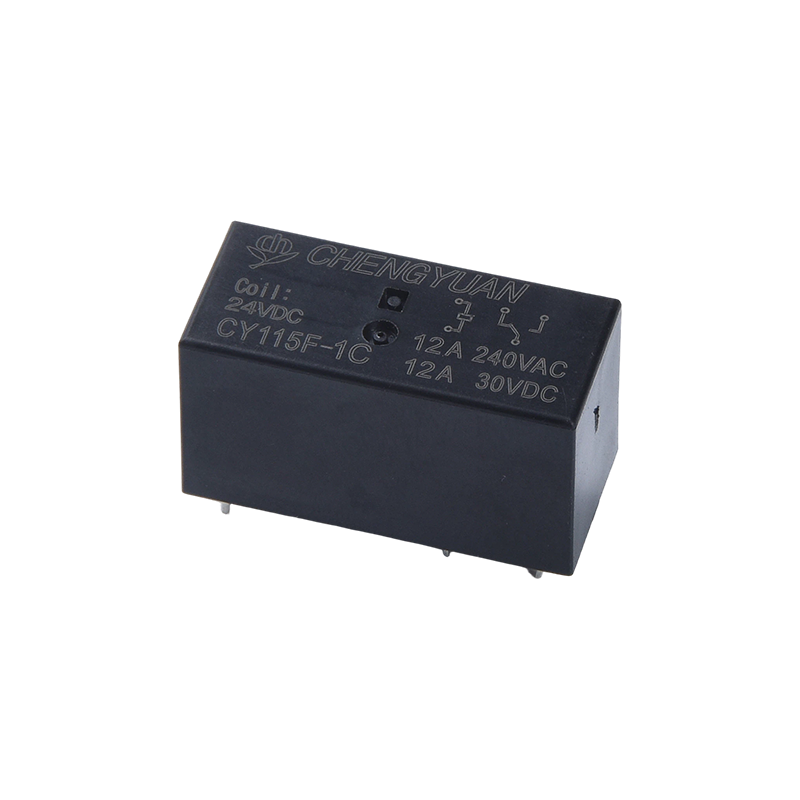

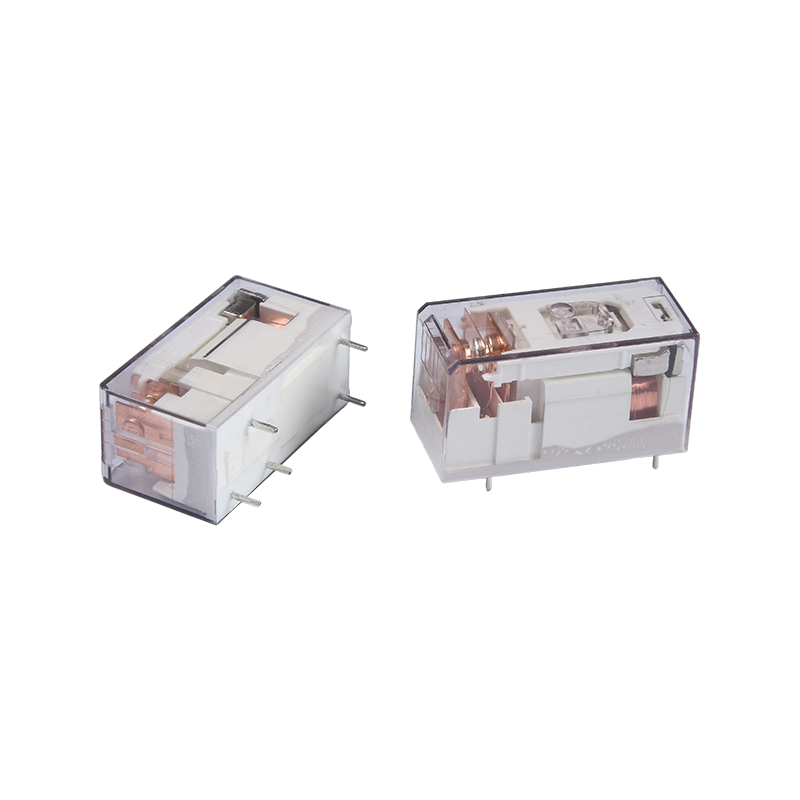

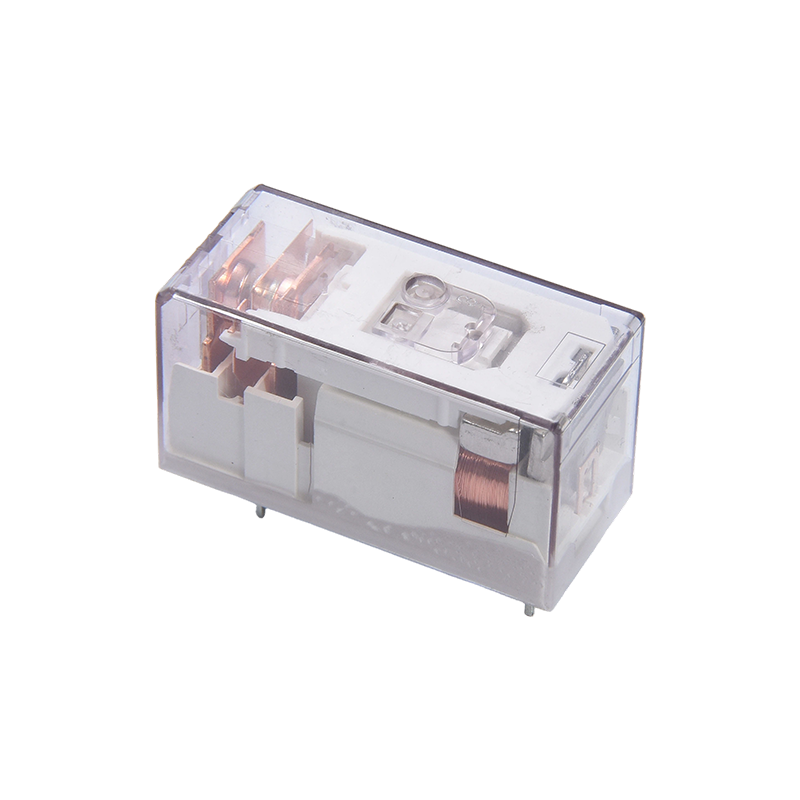

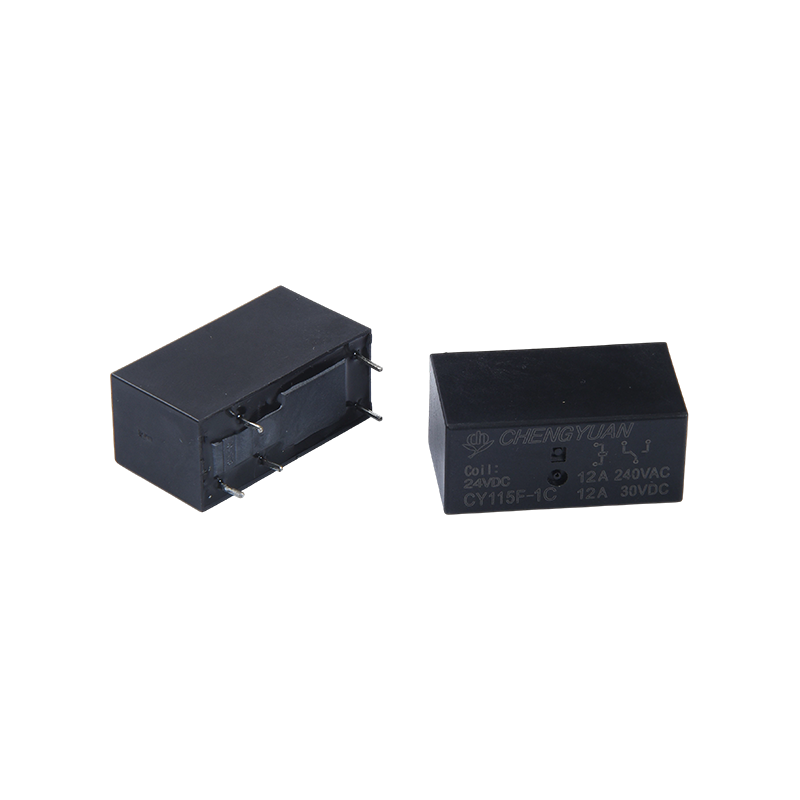

A termék előnyei:
Nagy terhelésű, kompakt kialakítás: 12A-es érintkezőkapcsolást ér el egy kis NYÁK-relében, így helyet takarít meg a telepítéshez, és alkalmas nagy sűrűségű kártyaelrendezésekhez.
Széles tekercsfeszültség-kompatibilitás: A tekercs széles feszültségtartományt támogat 3VDC-től 230VAC/VDC-ig, megkönnyítve a közvetlen integrációt a különböző vezérlőfeszültségű rendszerekkel további átalakítás nélkül.
Erőteljes elektromos leválasztás: Az érintkező-tekercs ellenállási feszültsége akár 5000 V, hatékonyan elnyomja az interferenciát és javítja a rendszer biztonságát és stabilitását.
Főbb jellemzők:
Érintkezési kapacitás: 12A @ 240VAC / 30VDC, amely megfelel a legtöbb háztartási készülék és ipari berendezés teljesítményszabályozási igényeinek.
Kapcsolatfelvételi űrlap: Különféle kapcsolatfelvételi formákban (például 1H, 1Z stb.) elérhető, támogatja a normál nyitott, alaphelyzetben zárt és váltóáramkör-konfigurációkat rugalmas alkalmazásokhoz.
Vezetési hatékonyság: A tekercs tipikus energiafogyasztása 0,4 W, alacsony energiafogyasztás és érzékeny válasz.

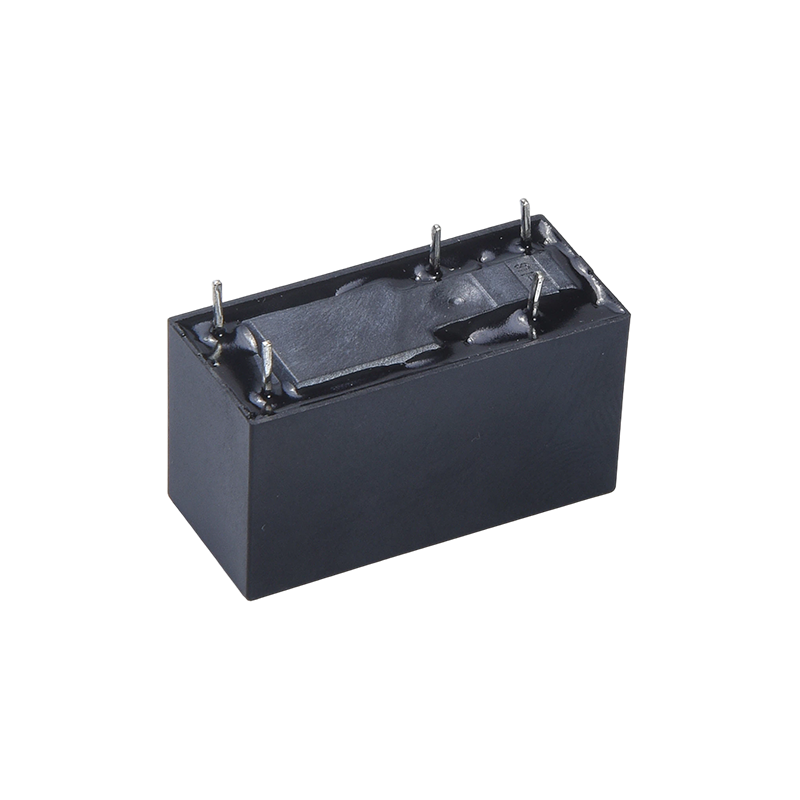

Pin Design: Szabványos 5-PIN PCB tűk az egyszerű forrasztás és az automatizált gyártási telepítés érdekében.
Főbb alkalmazások:
Ipari automatizálás: PLC-kimeneti modulokban, motorvezérlőkben, mágnesszelep-meghajtókban és berendezések tápkapcsolóiban használják.
Intelligens vezérlés: Intelligens otthoni rendszerekbe integrálva a nagy teljesítményű terhelések, például légkondicionálók, padlófűtés, világítás és elektromos függönyök vezérléséhez.
Energiagazdálkodás: UPS szünetmentes tápegységekben, szoláris inverterekben, energiatároló rendszerekben és más új energiaberendezésekben alkalmazzák az áramköri kapcsolási vezérléshez.
Berendezés leválasztás: elektromos leválasztást biztosít a vezérlő és a terhelési vég között, védve az alacsony feszültségű vezérlőáramköröket.
Kapcsolatfelvételi adatok lehetőségre
| Írja be | CYF115F |
| Kapcsolatfelvételi anyag | Ezüstötvözet |
| Érintkezési ellenállás | Max. 100 mΩ (1A 6VDC-nél) |
| Névleges terhelés (ellenállási terhelés) | 12A 250 VAC |
| Max. kapcsolóáram | 12A |
| Max. kapcsolási feszültség | 277VAC |
| Max. kapcsolási teljesítmény | 3342VA |
| Min. kapcsolási terhelés | 6V 1A |
| Jellemzők |
| Működési idő (névleges tekercsfeszültség mellett) | 15 ms max. (nincs dióda) |
| Kiadási idő | 5 ms max. ( nincs dióda) |
| Szigetelési ellenállás | Min. 1000MΩ (500VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: 1000 VAC, 50/60 Hz 1 percig |
| Tekercs és érintkező között: 5000 VAC, 50/60 Hz 1 percig |
| Rezgésállóság | Pusztító | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Funkcionális | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Ütésállóság | Funkcionális | 10G min. |
| Pusztító | 100G min. |
| Kitartás | Mechanikai tartósság (10800 op./h) | 10000000 művelet (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 100 000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 85 ℃ (nincs páralecsapódás) |
| Súly | kb. 13,5 g $ $ |
| Tekercsadatok (20 ℃-on) |
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercs ellenállás ±10% (Ω) | Névleges operating hatalom | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 5 | 80.00 | 62.5 | Körülbelül 0,4 W | a névleges 75%-a feszültség | a névleges 5%-a feszültség | a névleges feszültség 130%-a |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
A fent látható adatok kezdeti értékek. Ne alkalmazzon maximálisan megengedett feszültséget a tekercsen 10 percnél tovább, hogy elkerülje a thd tekercs túlmelegedését.

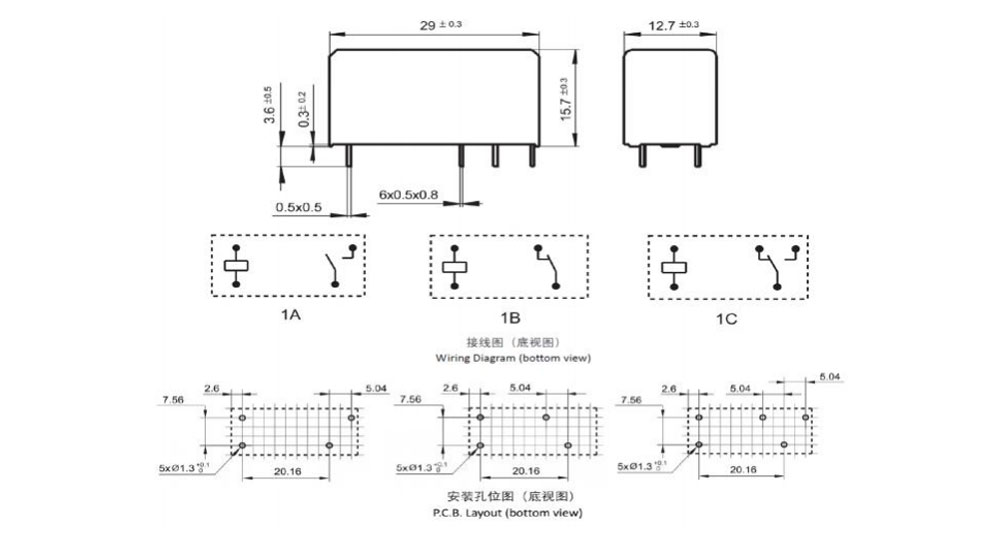

Vázlat mérete, Bekötési rajz, NYÁK elrendezés (Mértékegység:mm)

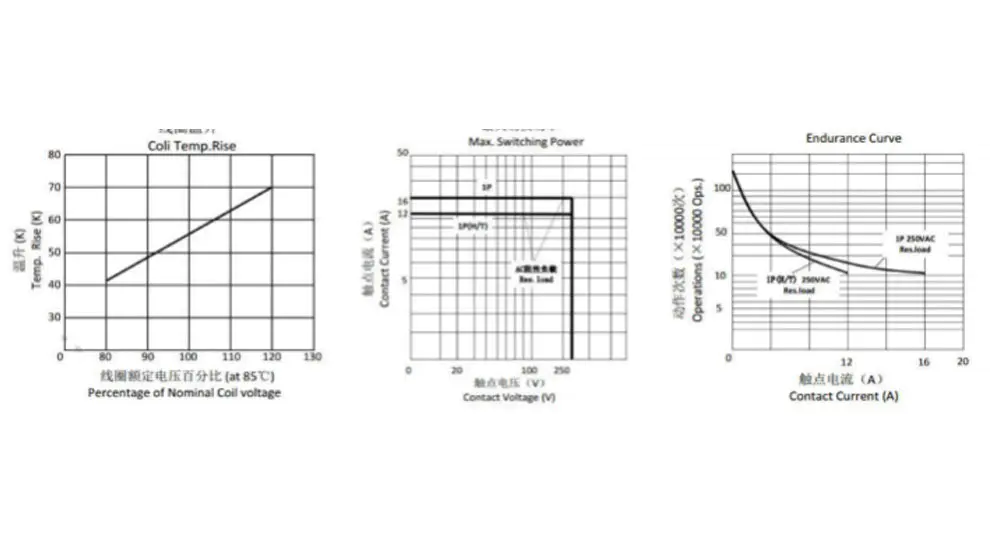

Jellegzetes görbe
Rendelési információk
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 5 6 8
1: Típus: CY115F
2: Pólusok száma: 1-1 Pólus
3: Kapcsolattartási megállapodás: A-űrlap; B-B-űrlap; C-C forma
4: Névleges feszültség: 5,6,9,12,18,24,48VDC
5: Ház színe: B-fekete
6: Tekercs csatlakozó: D-0,4W
7: Védőszerkezet: S-Flux-álló,
SH-záras típusú, mosható
8: Speciális paraméter: Null-Standard típus
Betű vagy szám – Különleges követelmény
A fluxusbiztos relék nem használhatók olyan szennyező anyagokkal környezetben, mint a H2S, SO2, NO2, por stb.
Víztisztítás vagy felületkezelés nem javasolt, miután a fluxusbiztos relék a NYÁK-ra szerelték.
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Nem tudtuk minden lehetséges alkalmazáshoz értékelni az összes teljesítményt és minden paramétert. Így a felhasználóknak megfelelő helyzetben kell lenniük a választáshoz
saját felhasználásukra alkalmas termék. Zárt relék esetén a telepítés és tisztítás után használat előtt nyissa ki a tokban lévő szellőzőnyílást. Ha bármilyen kérdése van, kérjük, forduljon Chengyuanhoz a műszaki szolgáltatásokért. A használandó termék meghatározása azonban a felhasználó felelőssége.
