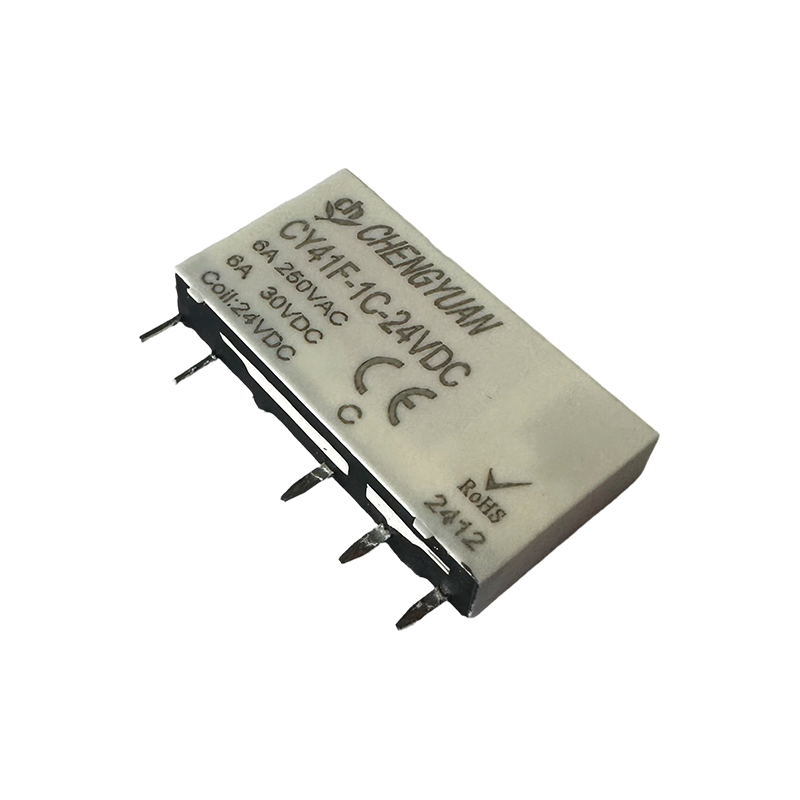

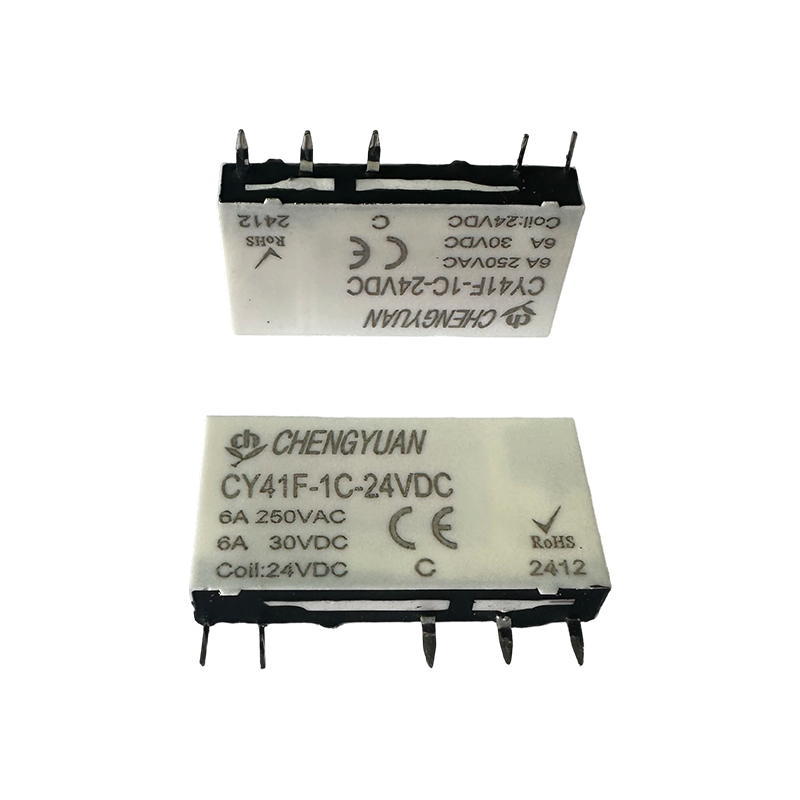

Jellemzők:
● Ultra vékony (csak 5 mm széles)
● 6A érintkező kapcsolási kapacitás
● Dielektromos feszültség a tekercs és az érintkezők között: 4 kV
● Túlfeszültség ellenállás a tekercs és az érintkezők között: 6 kV
● Megfelel a VDE0700/0631 megerősített szigetelési követelményeknek
● Nagy érzékenység, körülbelül 0,17 W energiafogyasztás
Alkalmazható forgatókönyvek:
● Háztartási készülékek: teljesítményszabályozás nagy teljesítményű kis készülékekhez, például elektromos fűtőtestekhez és indukciós tűzhelyekhez
● Ipari vezérlés: Automatizálási berendezések, kis PLC-k, motorvezérlő áramkörök
● Smart Power Equipment: Intelligens elosztódobozok, töltőcölöpök kiegészítő vezérlése
● Biztonsági berendezések: Monitoring tápegységek, beléptető rendszer áramkör kapcsolás
Kapcsolati paraméterek
| Kapcsolattartó konfigurációja | 1H, 1Z |
| Érintkezési ellenállás (1) | Aranyozott érintkezők: ≤ 30mΩ (1A 6VDC); Nem aranyozott érintkezők: ≤ 100mΩ (1A 6VDC) |
| Kapcsolattartó anyag | AgSnO2, AgNi |
| Érintkező terhelés (ellenállás) | 6A 250VAC / 30VDC |
| Maximális kapcsolási feszültség | 400VAC / 300VDC |
| Maximális kapcsolási áram | 6A |
| Maximális kapcsolási teljesítmény | 1500VA / 180W |
| Minimális terhelés (2) | Nem aranyozott: 5VDC 100mA; Aranyozott: 5VDC 10mA |
| Mechanikai tartósság (3) | 1×10⁷ ciklus |
| Elektromos tartósság | H típus: 6×10⁴ ciklus (AgNi, 6A 250VAC/30VDC, rezisztív terhelés, 85℃, 1s be 9s off)Z típus: 3×10⁴ ciklus (NO, AgNi, 6A 250VAC/30VDC, rezisztív terhelés, 9s, 85℃ be, 85℃); 1×10⁴ ciklus (NC, AgNi, 6A 250VAC/30VDC, ellenállásos terhelés, 85℃, 1s be 9s off) |
Megjegyzések:
(1) Az összes fenti érték kezdeti érték.
(2) A fenti minimális terhelés egy referenciaérték, amely normál hőmérsékletű, páratartalmú és nyomású környezetre vonatkozik, csapokkal felfelé. Ez a referenciaérték változhat a kapcsolási gyakoriságtól, a környezeti feltételektől, a várható élettartamtól és a beépítési iránytól függően. Ezért használat előtt végezzen megerősítő teszteket a tényleges terhelésekkel, és ajánlatos elkerülni a nulla Celsius fok alatti hőmérsékletet.
(3) No-load teszt, nincs mechanikai sérülés a vizsgálat után.
Tekercs paraméterei
| Névleges tekercsteljesítmény | 5VDC ~ 24VDC: Körülbelül 170mW |
| 48VDC, 60VDC: Körülbelül 210mW |
Megjegyzés:
(1) A táblázatban megadott hőmérséklet nélküli rakományok esetén a környezeti hőmérséklet szobahőmérséklet.
Teljesítményparaméterek
| Paraméter | Specifikáció |
| Szigetelési ellenállás | 1000MΩ (500VDC) |
| Dielektromos ellenállási feszültség | A tekercs és az érintkezők között | 4000 VAC 1 percig |
| A Névjegyek megnyitása között | 1000 VAC 1 percig |
| Működési idő (névleges feszültségen) | ≤ 8 ms |
| Kioldási idő (névleges feszültségen) | ≤ 4 ms |
| Sokk* (1) | Stabilitás | 49 m/s² |
| Erő | 980 m/s² |
| Rezgés * (1) | 10Hz ~ 55Hz, 1mm dupla amplitúdó |
| Páratartalom | 5% ~ 85% relatív páratartalom |
| Hőmérséklet tartomány | -40 ℃ ~ 85 ℃ |
| Terminál típusa | PCB típus |
| Súly | Körülbelül 5 g |
| Csomagolás típusa | Műanyag tömítésű, forrasztásálló típus |
| Névleges feszültség (VDC) | Üzemi feszültség (VDC) (1) | Kioldó feszültség (VDC) (1) | Maximális feszültség (VDC) (2) | Tekercs ellenállás |
| 5 | ≤ 3,75 | ≥ 0,25 | 7.5 | 147×(1±10%)Ω |
| 6 | ≤ 4,50 | ≥ 0,30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6,75 | ≥ 0,45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9.00 | ≥ 0,60 | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13,5 | ≥ 0,90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18,0 | ≥ 1,20 | 36 | 3390×(1±15%)Ω |
| 48. cikk (3) | ≤ 36,0 | ≥ 2,40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≤ 45,0 | ≥ 3,00 | 90 | 16600×(1±15%)Ω |
