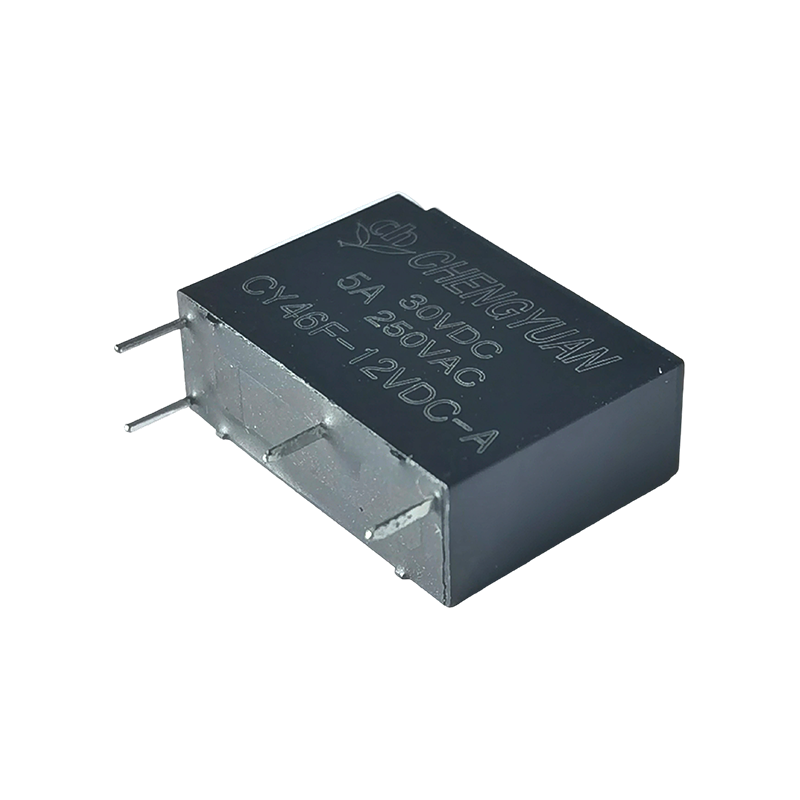

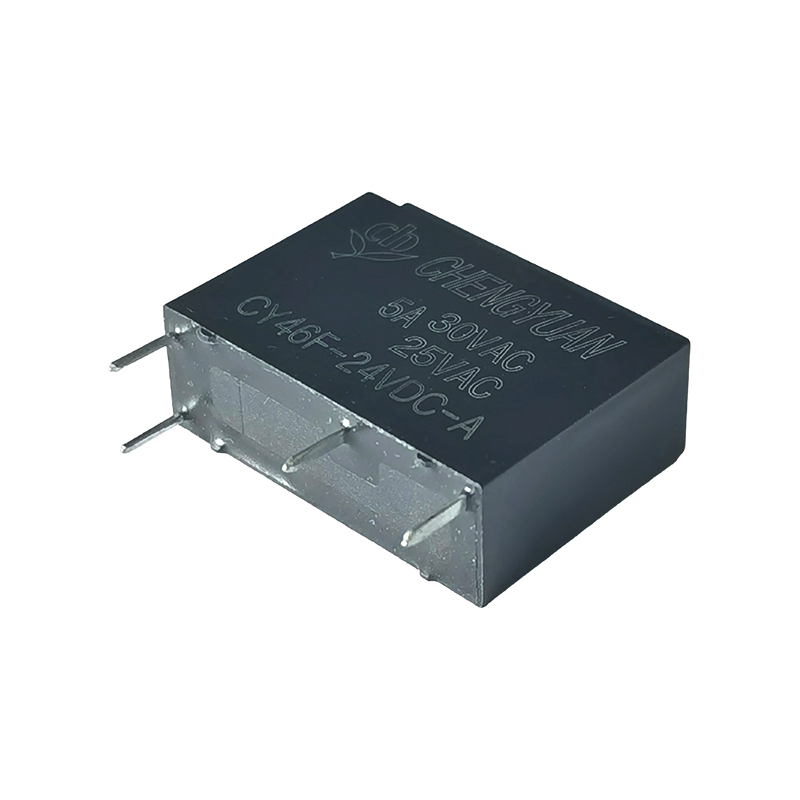

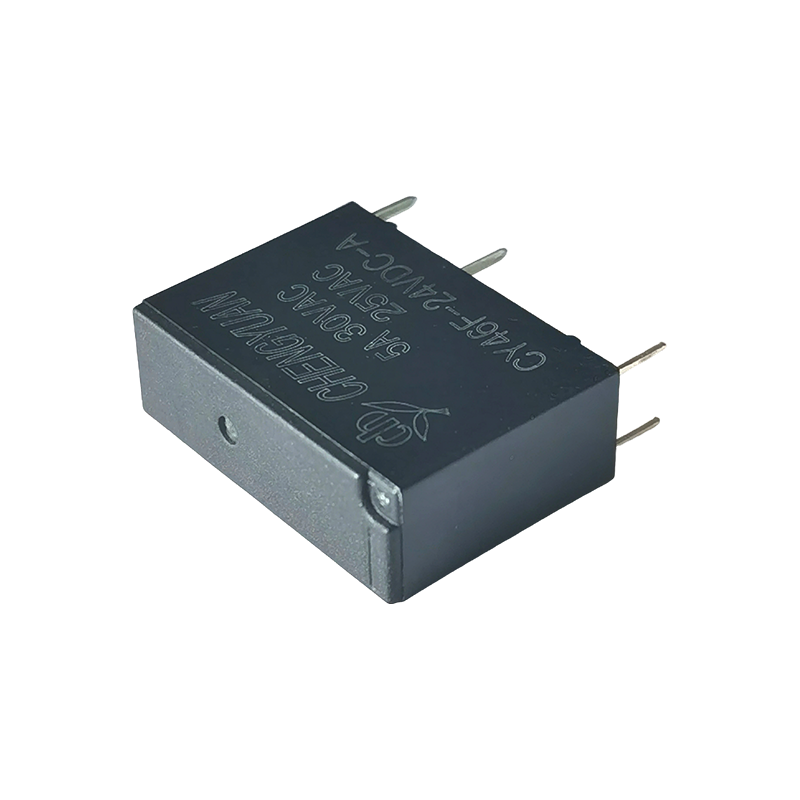

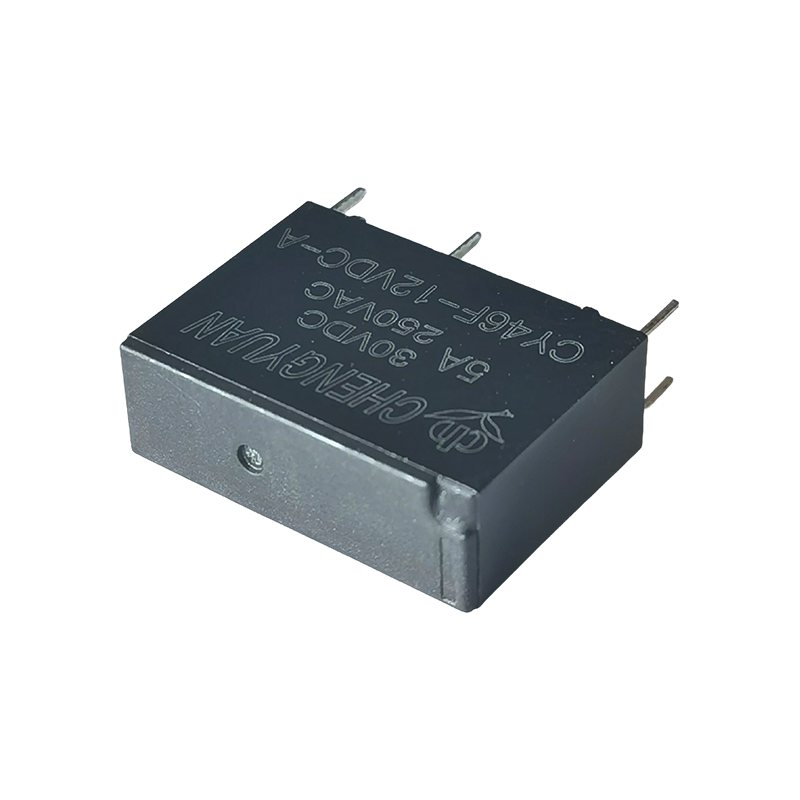

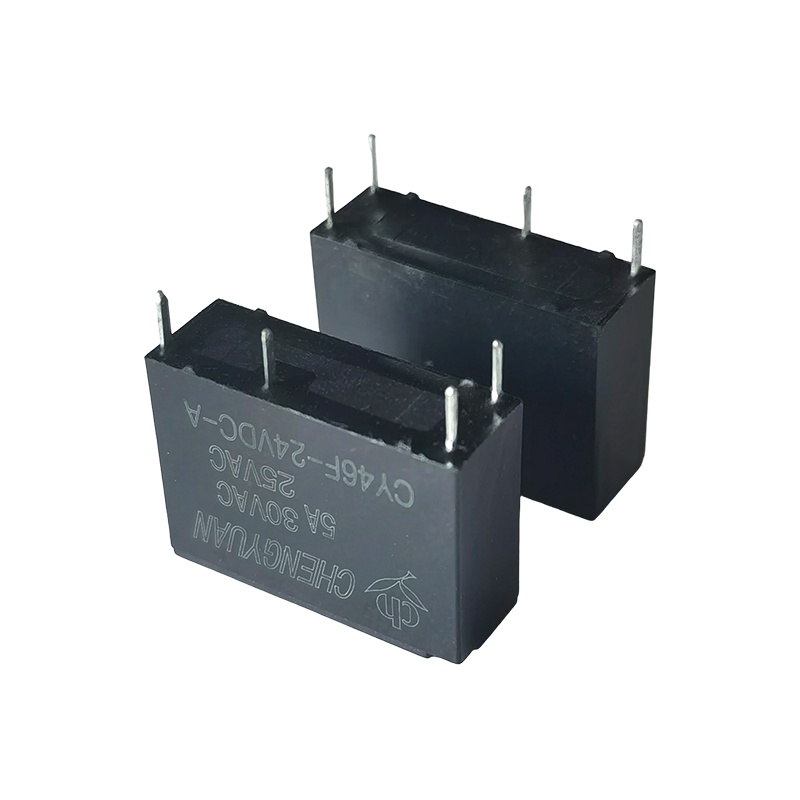

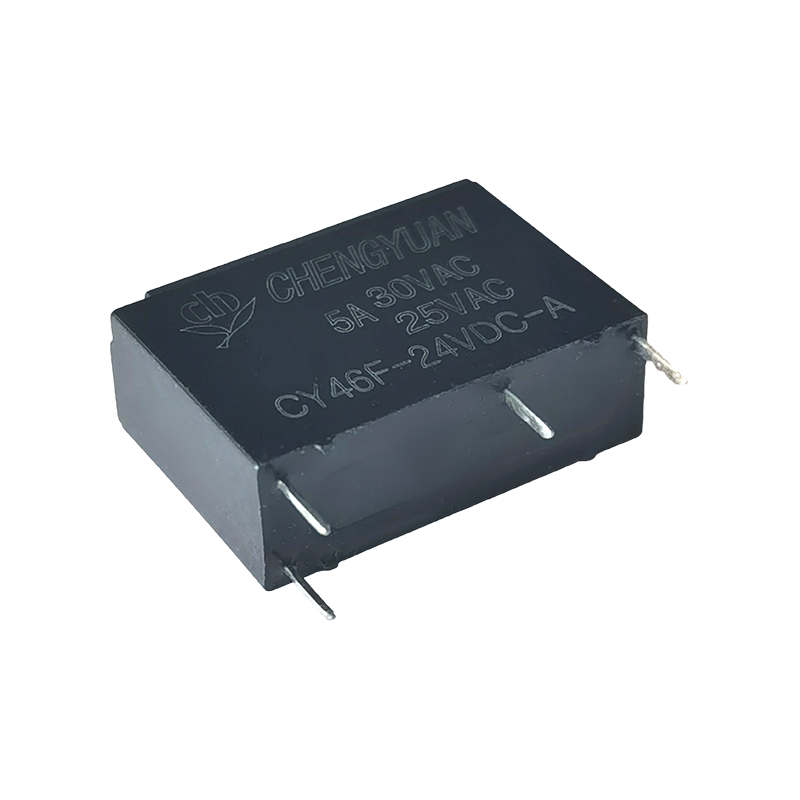

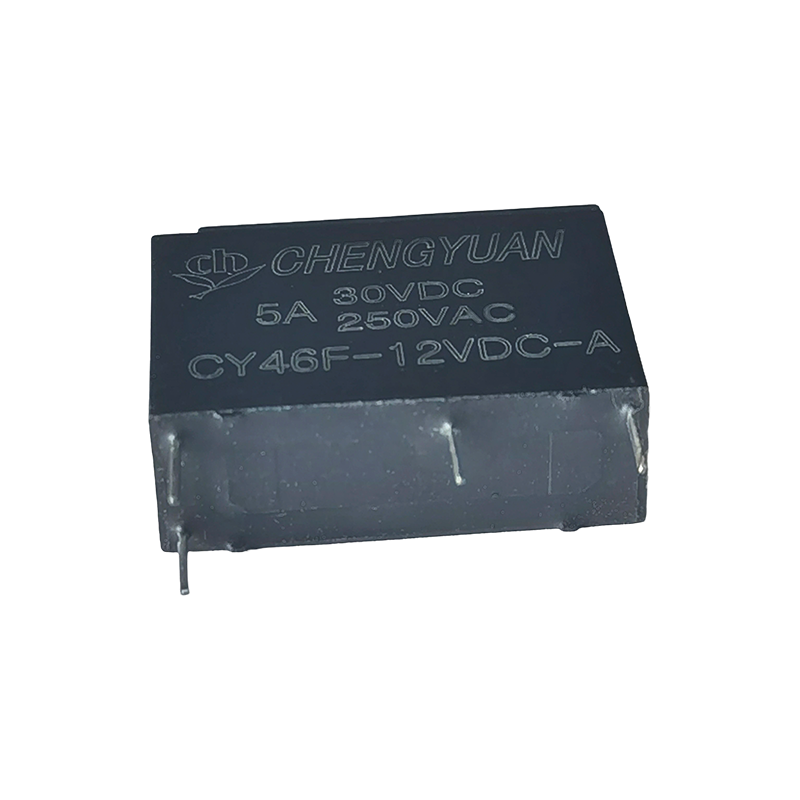

Jellemzők:
• Kompakt méret (20*7.2*16.6mm), alkalmas nagy sűrűségű áramköri lapokhoz
• Nagy ellenállási feszültség: 4000 V (a tekercs és az érintkezők között)
• 5A érintkező kapcsolási kapacitás
Tipikus alkalmazások:
1. Kis háztartási készülékek: Ki- és bekapcsológomb kis háztartási készülékekhez, mint például mini rizsfőzők, kis párásítók, hordozható elektromos vízforralók és kis háztartási ventilátorok, amelyek megfelelnek e termékek miniatürizálási követelményeinek;
2. Fogyasztói elektronikai eszközök: Power bankok, kis adapterek, digitális terméktöltés-vezérlő modulok és áramköri kapcsolás kis audio- és videolejátszókban, ultra-kis méretük kihasználásával sűrű PCB-elrendezésekhez;
3. Ipari segédvezérlés: kisméretű érzékelőjelek kapcsolása, miniatűr PLC-bővítő modulok és kiegészítő vezérlőáramkörök automatizálási berendezésekhez (például jelzőfény-vezérlés, kisméretű mágnesszelep-meghajtók), amelyek kompatibilisek az 5VDC-24VDC általános ipari vezérlőfeszültségekkel;
4. Intelligens otthoni terminálok: Energiagazdálkodás intelligens szenzorcsomópontokhoz, kis intelligens kapcsolókhoz és vezeték nélküli távirányító vevőmodulokhoz, kielégítve az intelligens otthoni eszközök alacsony fogyasztású és miniatürizálási tervezési követelményeit;
5. Biztonsági és orvosi segédberendezések: jelkioldó áramkörök kisméretű biztonsági érzékelőkhöz (például ajtó- és ablakérzékelők, füstérzékelők), valamint belső áramköri kapcsolás hordozható orvosi segédberendezésekhez (például kis pulzoximéterekhez), amelyek biztosítják a stabil működést;
6. Autóelektronikai segédeszköz: Vezérlőáramkörök az autók belsejében lévő kis elektromos készülékekhez (például autóventilátorokhoz, környezeti lámpákhoz), amelyek kompatibilisek a járművek általános 12 VDC feszültség-előírásaival.
Kapcsolatfelvételi adatok lehetőségre
| Írja be | CY46F |
| Kapcsolatfelvételi anyag | Ezüstötvözet |
| Érintkezési ellenállás | Max. 100 mΩ (1A 16VDC-nél) |
| Névleges terhelés (rezisztív terhelés) | 5A250VAC |
| Max. váltóáram | 5A |
| Max. kapcsolási feszültség | 250VAC |
| Max. kapcsolóáram | 1250VA |
| Min. kapcsolási terhelés | 6V 1A |
| Jellemzők |
| Működési idő (névleges tekercsfeszültség mellett) | 20 ms max. (nincs dióda) |
| Kiadási idő | 10 ms max. (nincs dióda) |
| Szigetelési ellenállás | Min. 1000 MΩ (500 VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: 750 VAC, 50/60 Hz 1 percig |
| A tekercs és az érintkező között: 4000 VAC, 50/60 Hz 1 percig |
| Rezgésállóság | Pusztító | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Funkcionális | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Ütésállóság | Funkcionális | 10G min |
| Pusztító | 10G min |
| Kitartás | Mechanikai tartósság (10800 op./h) | 10 000 000 művelet (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 100 000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 85 ℃ (nincs páralecsapódás) |
| Súly | kb. 3,9 g |
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercsellenállás ±10% (Ω) | Névleges operating hatalom | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 5 | 40 | 125 | Körülbelül 0,20 W | a névleges 75%-a feszültség | a névleges 5%-a feszültség | a névleges feszültség 130%-a |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Körülbelül 0,36 W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
A fent látható adatok kezdeti értékek. A thd tekercs túlmelegedésének elkerülése érdekében ne alkalmazza a maximálisan megengedhető feszültséget a tekercsen 10 percnél tovább.

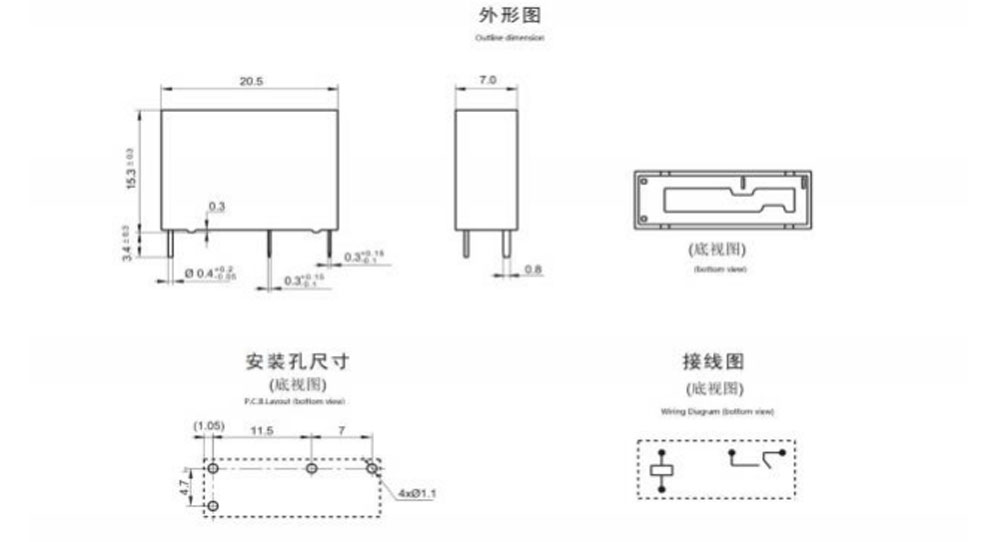

Vázlat mérete, Bekötési rajz, NYÁK elrendezés (Mértékegység:mm)

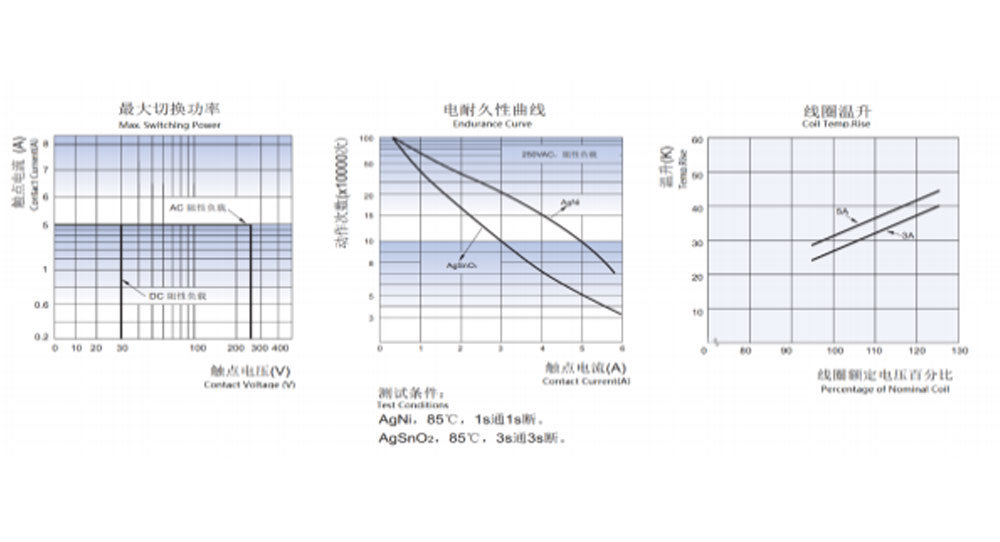

Jellegzetes görbék
Rendelési információk
CY46F - 1 - A - 12VDC - D - T - XX
1 2 3 4 5 7
1: Típus: CYF3
2: Pólusok száma: 1-1 pólus
3: Kapcsolatfelvételi megállapodás: C C-től ; H A-tól; B B-től
4: Névleges feszültség: 5,6,9,12,18,24VDC
5: Tekercs Pwor: D-0,36W L-0,2W
6: Védőszerkezet: S-Flux-álló,
SH-záras típusú, mosható
7: Speciális paraméter: Nincs szabványos típus
Betű vagy szám – Különleges követelmény
A fluxusbiztos relék nem használhatók olyan szennyező anyagokkal környezetben, mint a H2S, SO2, NO2, por stb.
Víztisztítás vagy felületkezelés nem javasolt, miután a fluxusbiztos relék a NYÁK-ra szerelték.
A CHENGYUAN kiértékelése után személyre szabott speciális utótag áll rendelkezésre.
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Nem tudtuk értékelni az összes teljesítményt és minden paramétert minden lehetséges alkalmazáshoz. Így a felhasználóknak megfelelő helyzetben kell lenniük a választáshoz
Saját felhasználásra alkalmas termék. Zárt relék esetén a telepítés és tisztítás után használat előtt nyissa ki a tokban lévő szellőzőnyílást. Ha bármilyen kérdése van, kérjük, forduljon Chengyuanhoz a műszaki szolgáltatásokért. A használandó termék meghatározása azonban a felhasználó felelőssége.
