I. Termékjellemzők
1. Miniatűr kialakítás: A kis méret és a könnyű súly hatékonyan takarít meg helyet a nyomtatott áramköri lapoknak, alkalmas nagy sűrűségű szerelési forgatókönyvekre;
2. Kényelmes telepítés: Támogatja a közvetlen forrasztást nyomtatott áramköri lapokra, kompatibilis az automatizált forrasztási folyamatokkal, javítva az összeszerelés hatékonyságát;
3. Megbízható felépítés: Reed kapcsolószerkezettel rendelkezik, amely erős ütés- és rezgésállóságot kínál, biztosítva a stabil működést különböző környezetekben.
II. Előnyök
1. Nagy érzékenység: A nagy érzékenységű kialakítás lehetővé teszi a gyors reagálást a gyenge vezérlőjelekre, javítva a vezérlés pontosságát;
2. Alacsony energiafogyasztás: Alacsony tekercs energiafogyasztás, alkalmas elemes vagy kis teljesítményű elektronikus eszközökhöz;
3. Erős környezeti alkalmazkodóképesség: Kiváló ütés- és rezgésállóság, hosszú élettartam, csökkenti a berendezések karbantartási és csereköltségeit;
4. Rugalmas telepítés és kiválasztás: Támogatja a közvetlen PCB forrasztást, több tekercs impedancia specifikációval, hogy megfeleljen a különböző áramköröknek és telepítési követelményeknek.

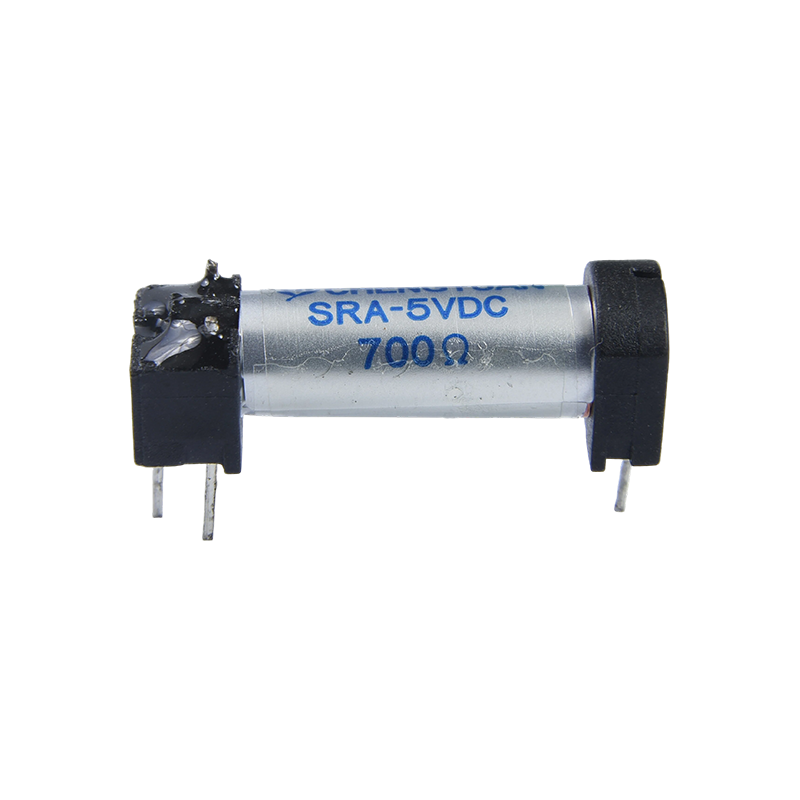

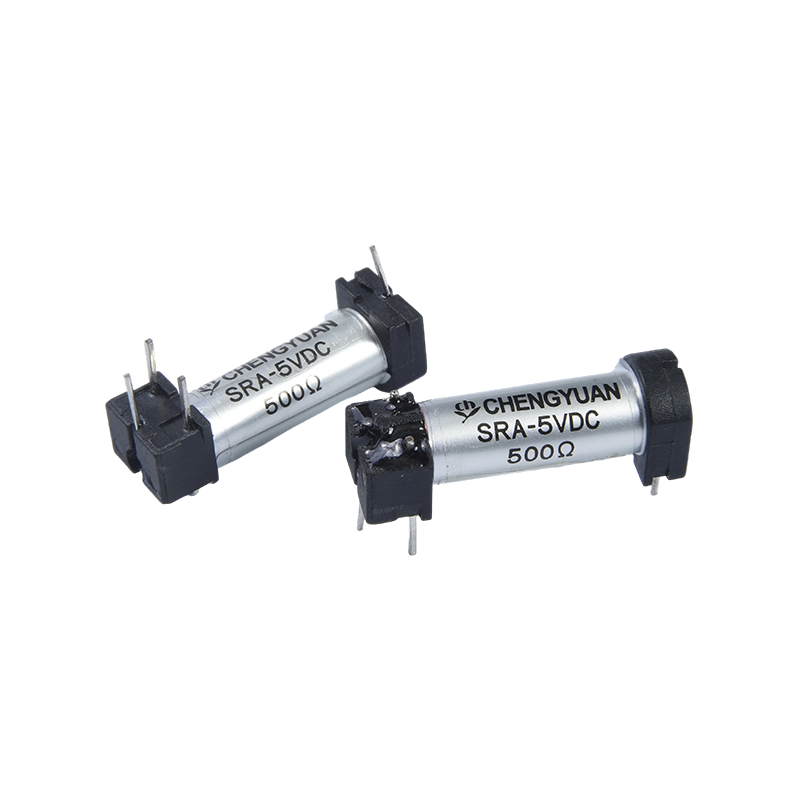

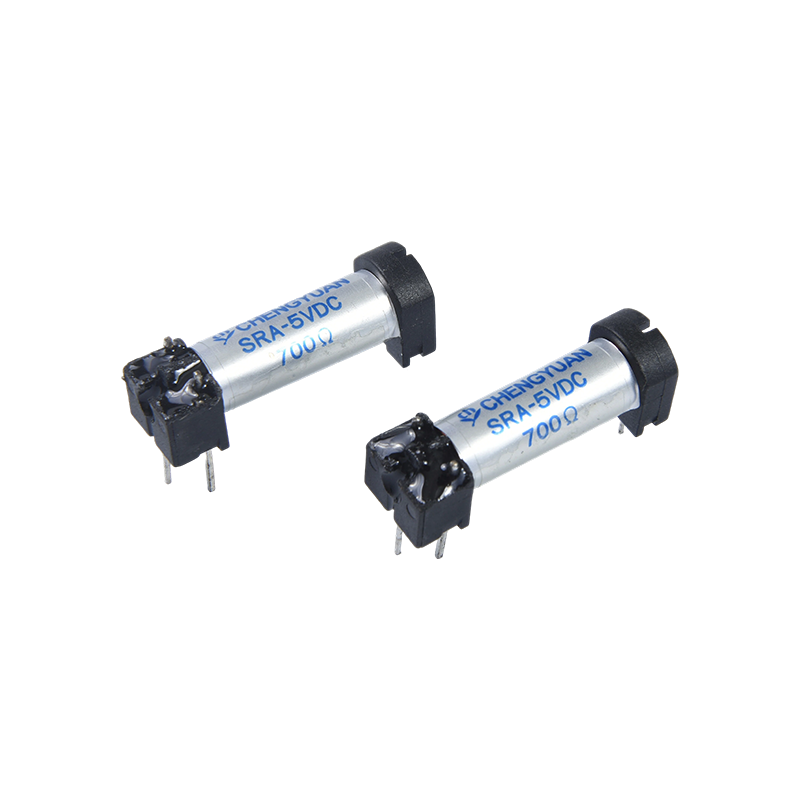

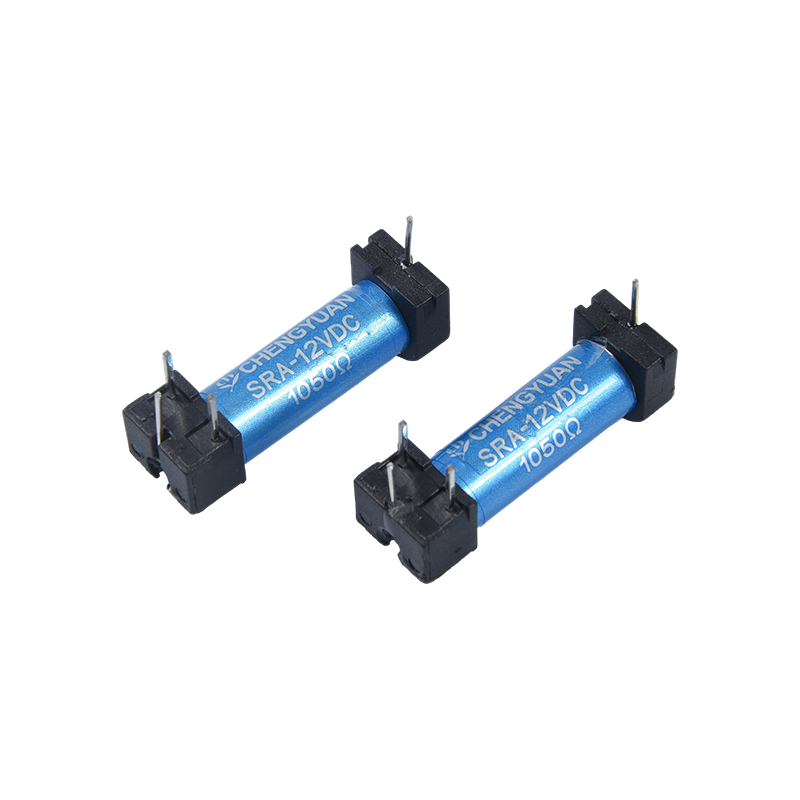

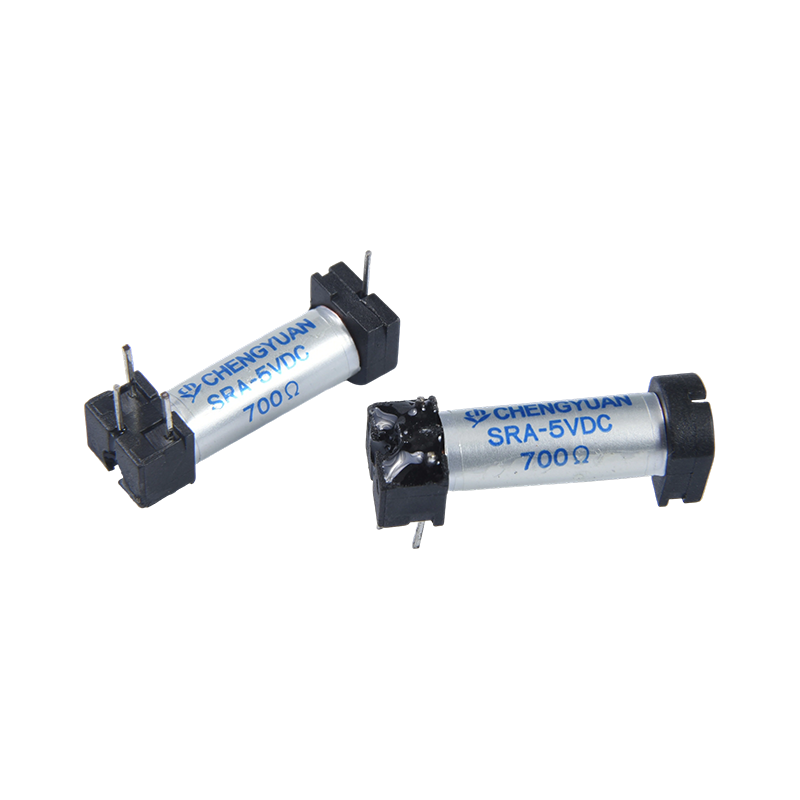

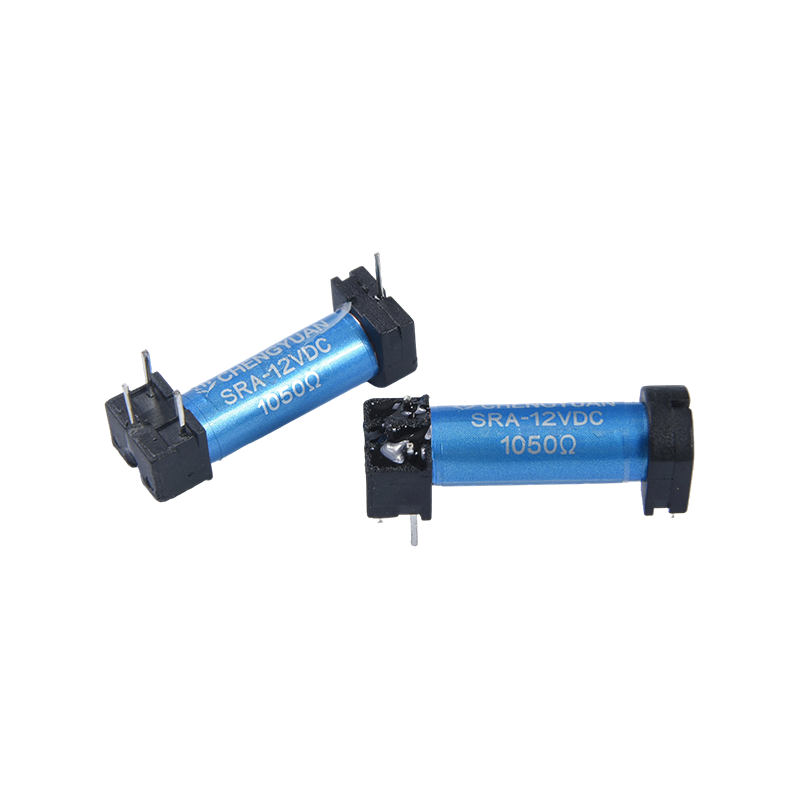

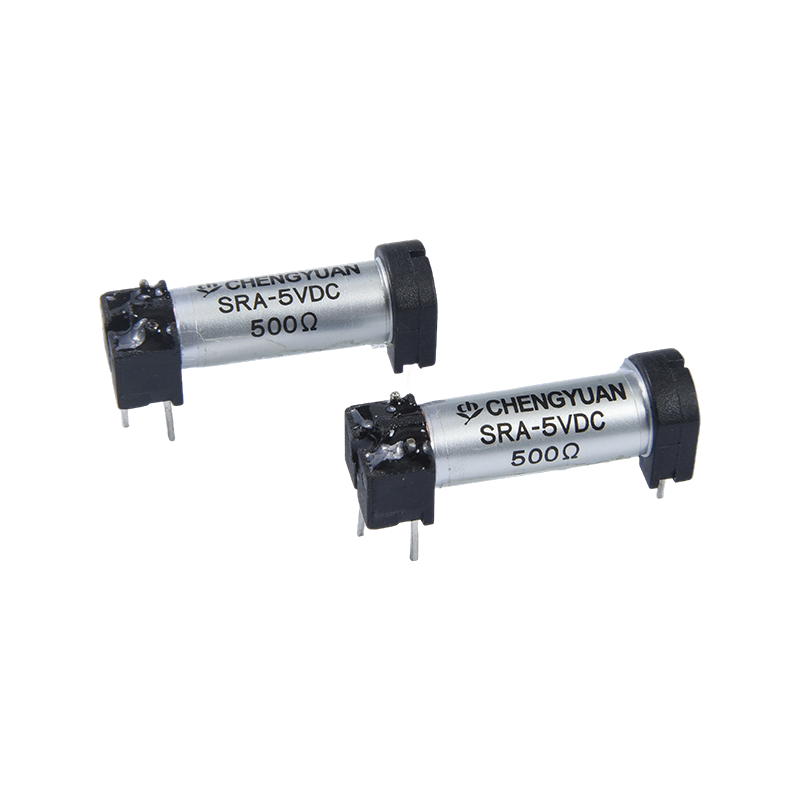

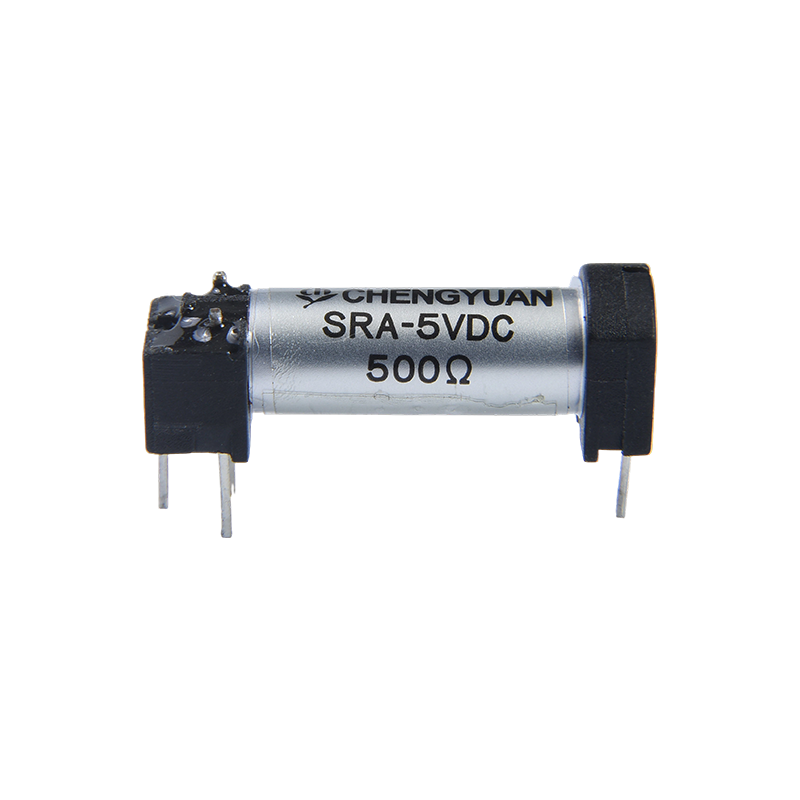

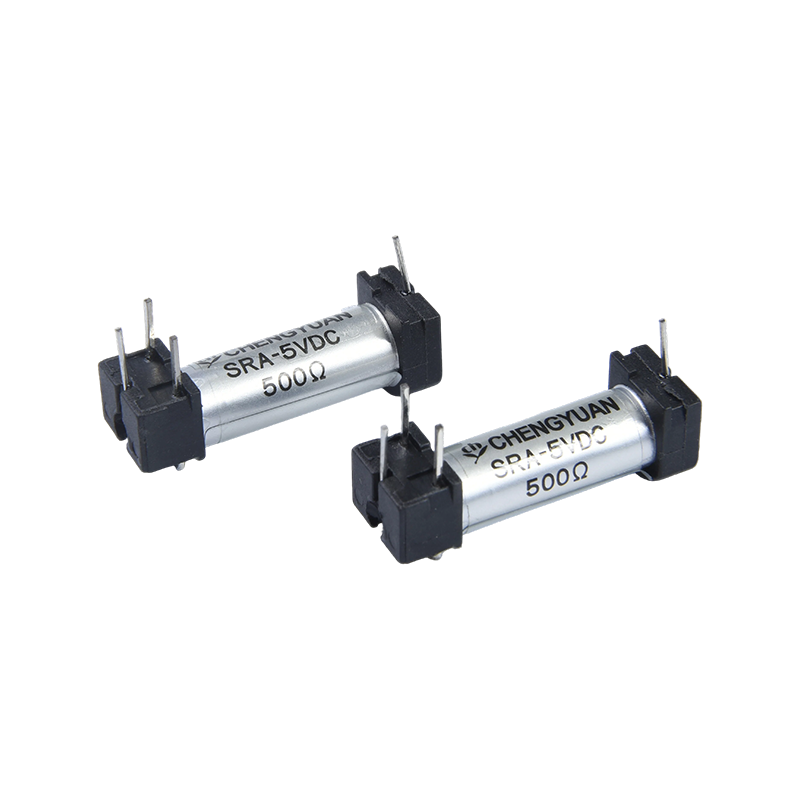

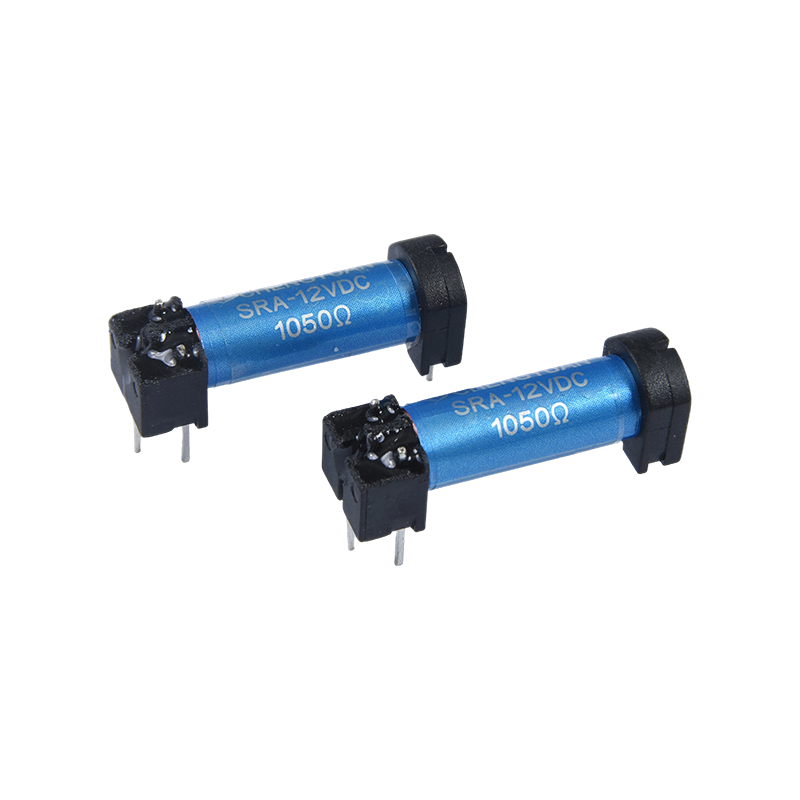

III. Az SR reed relé központi eleme, a reed kapcsoló inert gázzal van lezárva. Az áramkör be- és kikapcsolása a reed érintkezők mágneses térrel történő felmágnesezésével történik. Rendkívül kis mérete, alacsony fogyasztása, nagy érzékenysége és hosszú élettartama a legfontosabb előnye, így alkalmas a nagy helyhatékonyságot és megbízhatóságot igénylő alkalmazásokhoz.
Tipikus alkalmazások a következők:
Kommunikációs berendezések: tárcsázókban, videotelefon-rendszerekben stb. használják jelkapcsolásra vagy áramkör védelmére.
Biztonsági rendszerek: Beléptetőrendszerekbe, riasztóberendezésekbe és térfigyelő kamerákba integrálva.
Ipari automatizálás és különféle chipvizsgáló műszerek, autóipari tesztelők stb.
Orvosi és mérőberendezések: Alacsony hőtermelésének és nagy stabilitásának köszönhetően alkalmas érzékeny jelváltásra precíziós műszerekben vagy vizsgálórendszerekben.
| Érintkezési paraméterek |
| Paraméter neve | Paraméter értéke |
| modell | SR |
| Kapcsolatfelvételi anyagok | Ru/Rh |
| Érintkezési ellenállás | ≤100mΩ Max. (1A 16VDC-nél) |
| Névleges terhelés (ellenálló) | 0,1A 125VAC / 0,5A 24VDC |
| Maximális kapcsolási áram | 0,5A |
| Maximális kapcsolási feszültség | 200VAC |
| Maximális kapcsolási teljesítmény | 10VA(AC)/10W(DC) |
| Teljesítmény paraméterek |
| Behúzási idő (névleges feszültség) | 0,55 ms max. |
| Kiadási idő | 0,2 ms max. |
| Szigetelési ellenállás | Min. 100MΩ (500VDC-nél) |
| A dielektromos nyomásállóság | Érintkező-érintkező: 200VAC, 50/60Hz 1 percig |
| A dielektromos nyomásállóság | Kontakt-tekercs csatlakozás: 1400VAC, 50/60Hz 1 percig |
| Rezgésálló (tartós) | 10-55 Hz, kettős amplitúdó 1,5 mm |
| Rezgésállóság (meghibásodás esetén) | 10-55 Hz, kettős amplitúdó 1,5 mm |
| Ütésállóság (hibás működés) | 20G min |
| Ütésállóság (tartósság) | 100G min |
| Mechanikai élettartam | 100 000 000 alkalommal |
| Elektromos élettartam | 10 000 000 alkalommal |
| Környezeti hőmérséklet | -40 ℃ és 85 ℃ között (nem lecsapódó) |
| súly | Körülbelül 3g |
| Tekercs paraméterei (20℃) |
| Névleges feszültség (VDC) | Névleges áram ±10% (mA) | Tekercsellenállás ±10% (Ω) | Névleges teljesítmény | Behúzási feszültség (max.) | Kioldó feszültség (min.) | Maximális folyamatos alkalmazott feszültség |
| 3 | 0.012 | 250 | Körülbelül 0,036 W | a névleges feszültség 75%-a | a névleges feszültség 10%-a | A névleges feszültség 130%-a |
| 5 | 0.01 | 500 | Körülbelül 0,05 W |
| 12 | 0.012 | 1000 | Körülbelül 0,144 W |
| 24 | 0.012 | 2000 | Körülbelül 0,288 W |
A fenti értékek kezdeti értékek. A tekercs túlmelegedésének elkerülése érdekében ne helyezze folyamatosan a maximális feszültséget a termékre 10 percnél tovább.

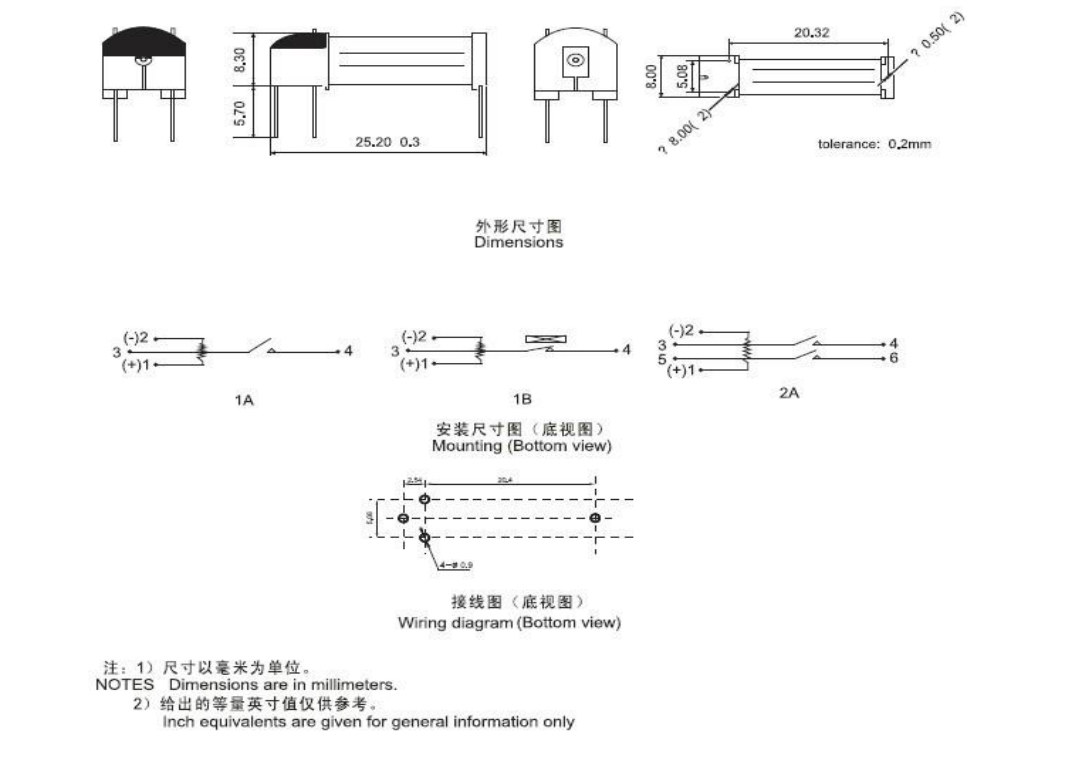

Vázlati méretrajz, kapcsolási rajz és a rögzítési furatok elhelyezkedési diagramja (egység: mm)
Rendelési Mark
SR - 1 - A - 05
1 2 3 4
1: Modell: SIP
2: Kontaktcsoportok száma: 1-1 pólus
3: Érintkező típusa: C (C referencia); H (A referencia); B (B referencia)
4: Névleges feszültség: 3, 5, 12, 24VDC
Felelősség kizárása: Ez a termékleírás kizárólag az ügyfelek tájékoztatására szolgál, és előzetes értesítés nélkül változhat.
A Sheng Yuan nem tudja felmérni a relékhez szükséges összes teljesítményparamétert minden konkrét alkalmazásban; ezért az ügyfeleknek olyan termékeket kell kiválasztaniuk, amelyek megfelelnek az adott használati feltételeiknek. Lezártnak
relék, kérjük, nyissa ki a ház szellőzőnyílásait a telepítés után, és használat előtti tisztítást végez. Ha bármilyen kérdése van, kérjük, forduljon Sheng Yuanhoz további technikai támogatásért. A termékválasztás felelőssége azonban kizárólag a vásárlót terheli.
