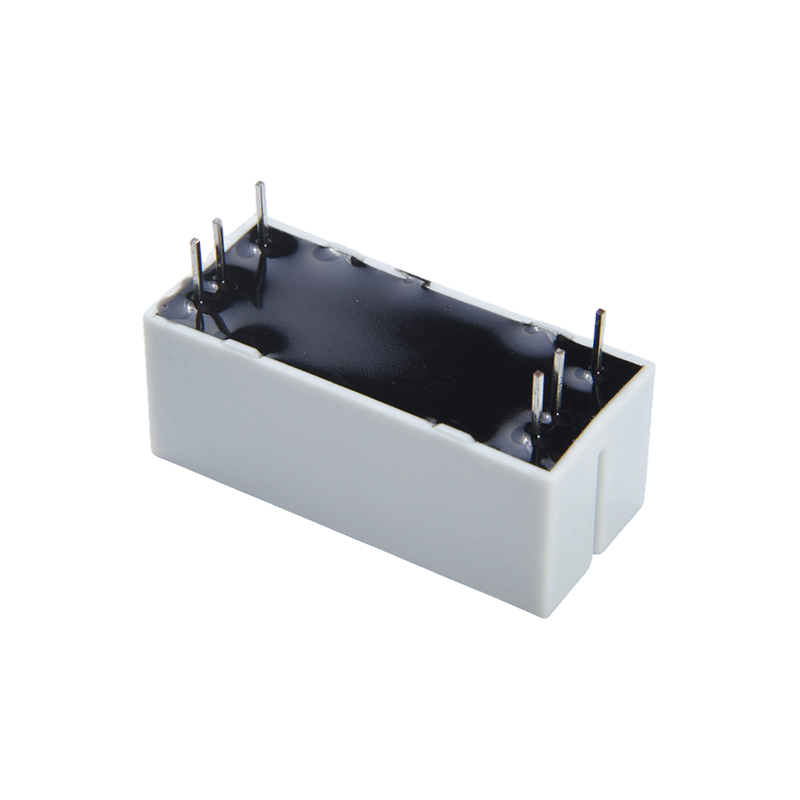

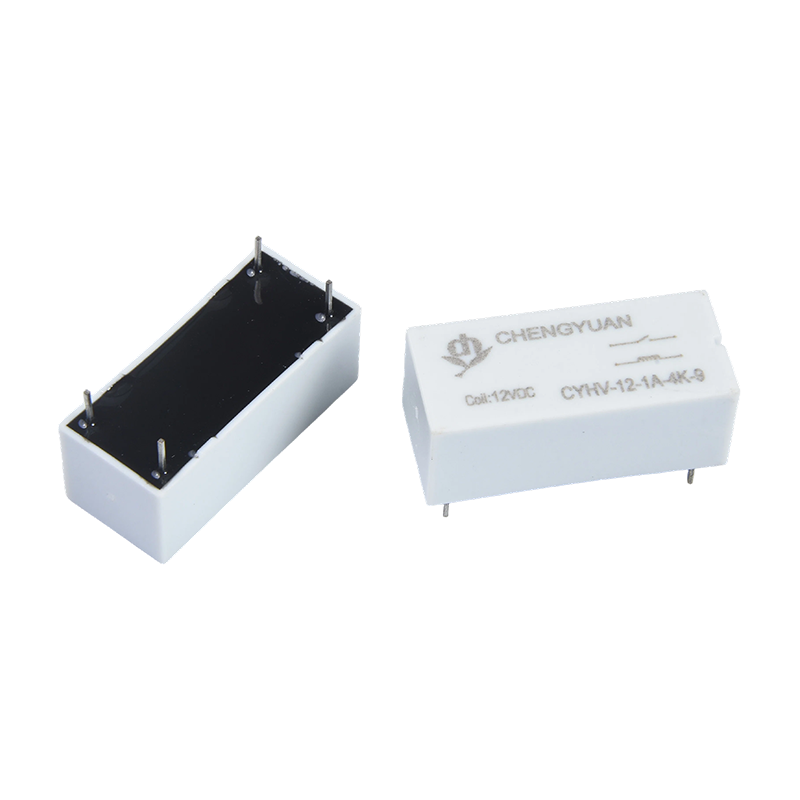

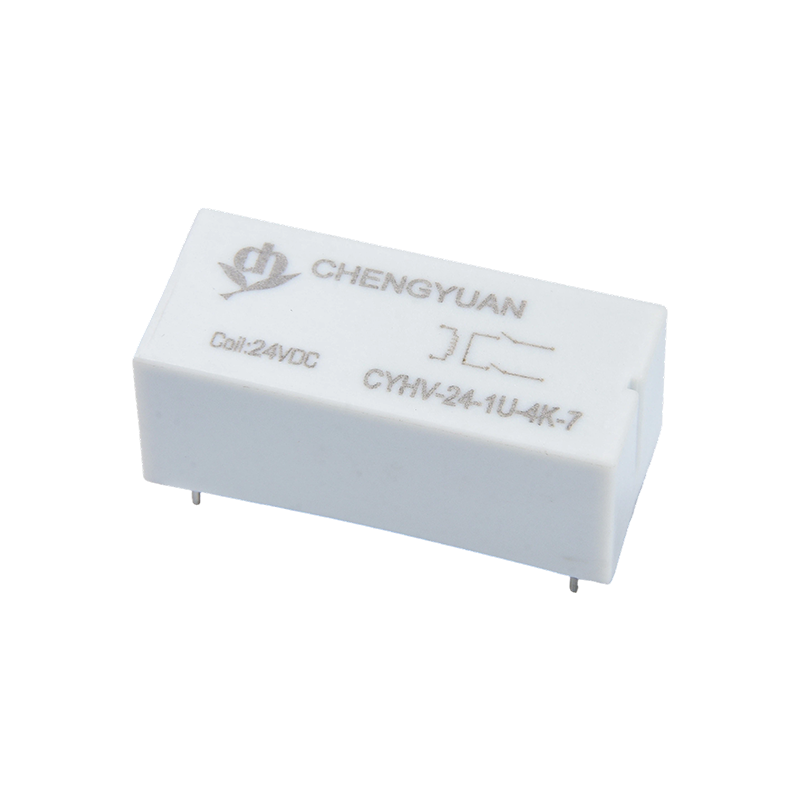

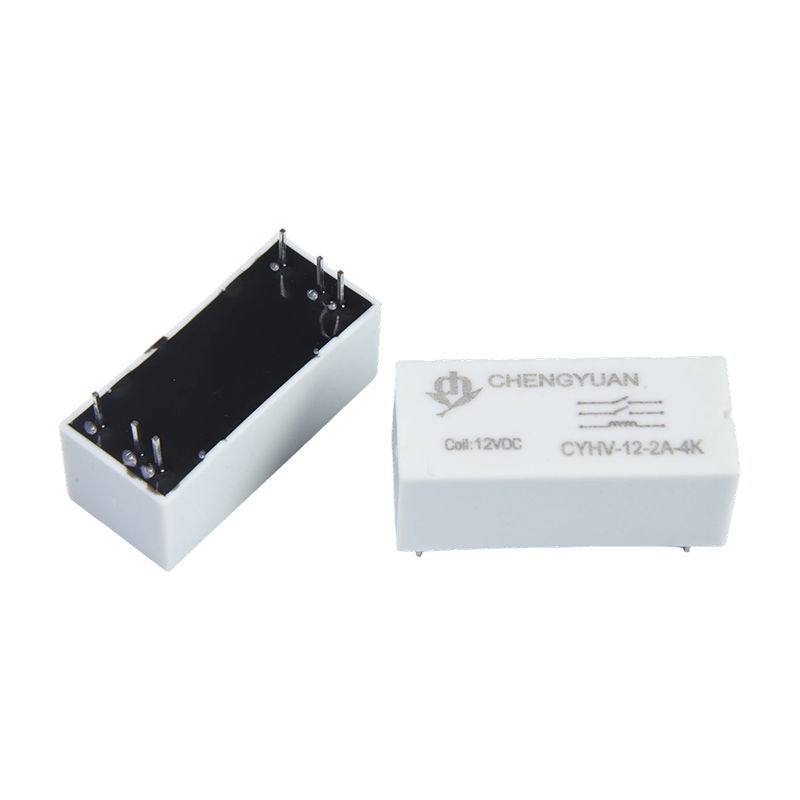

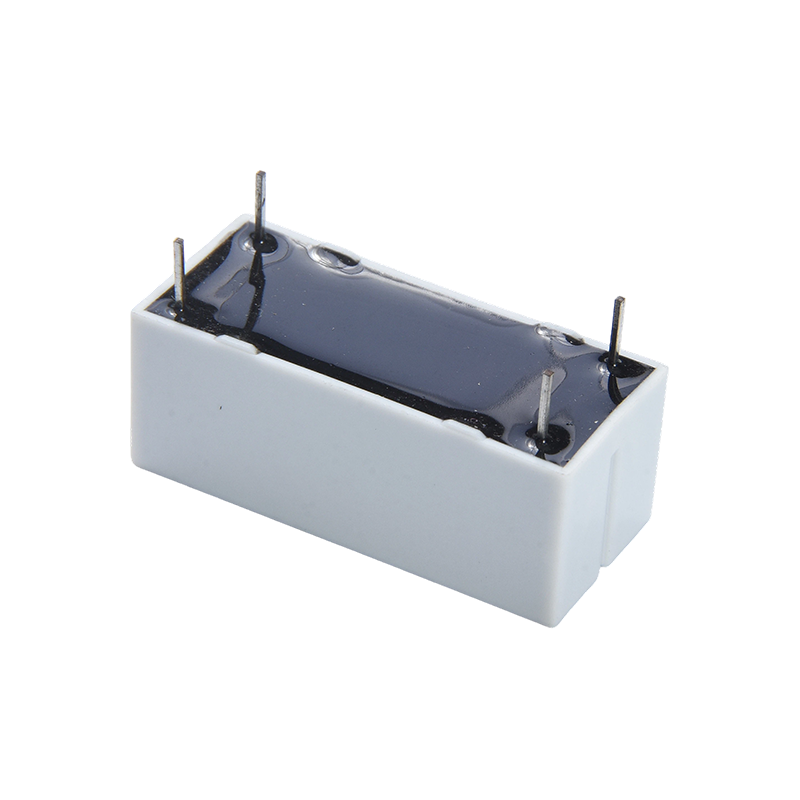

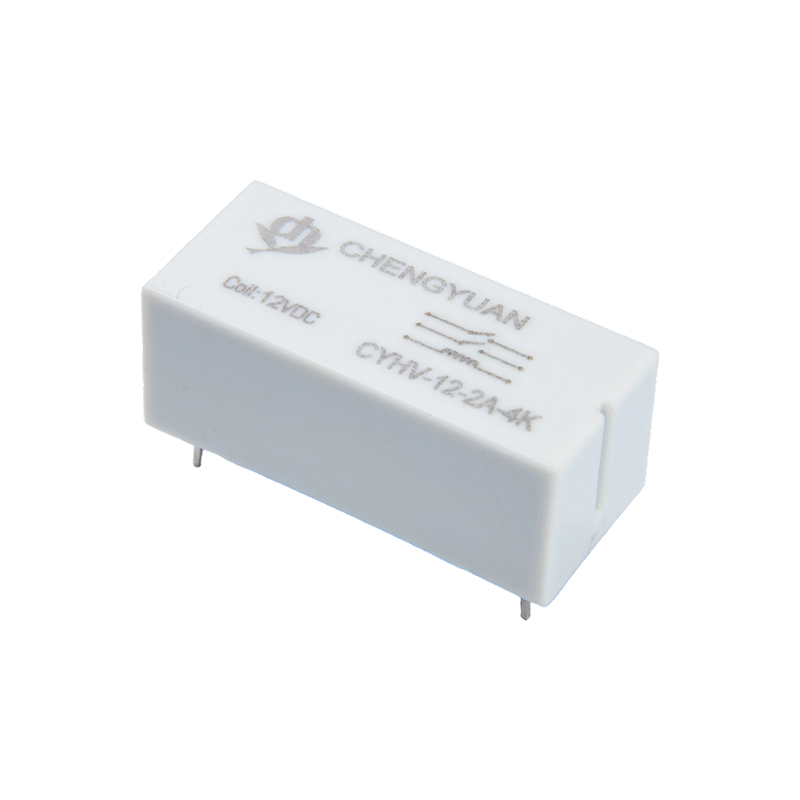

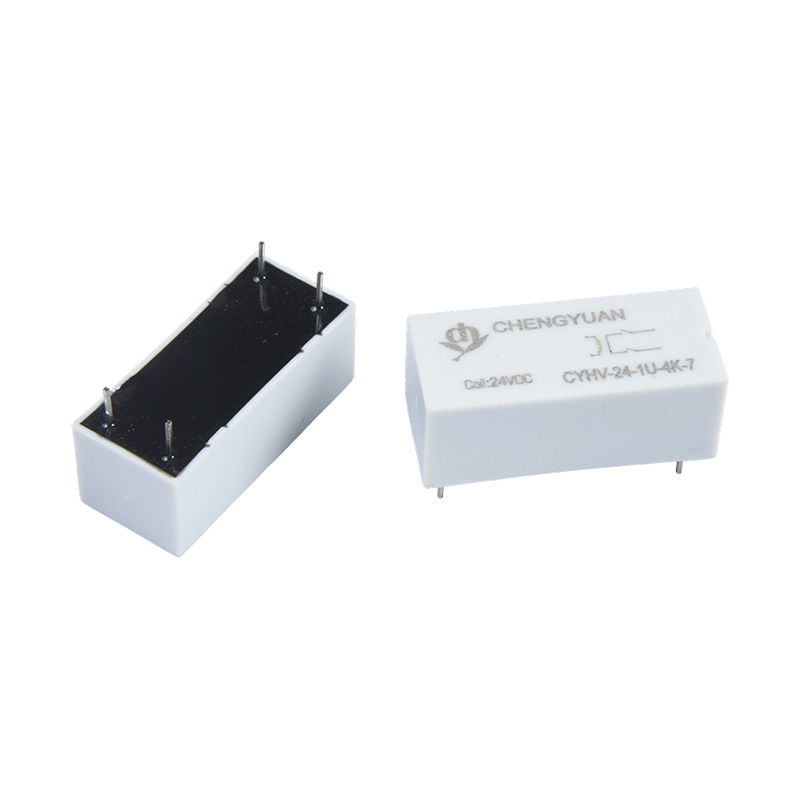

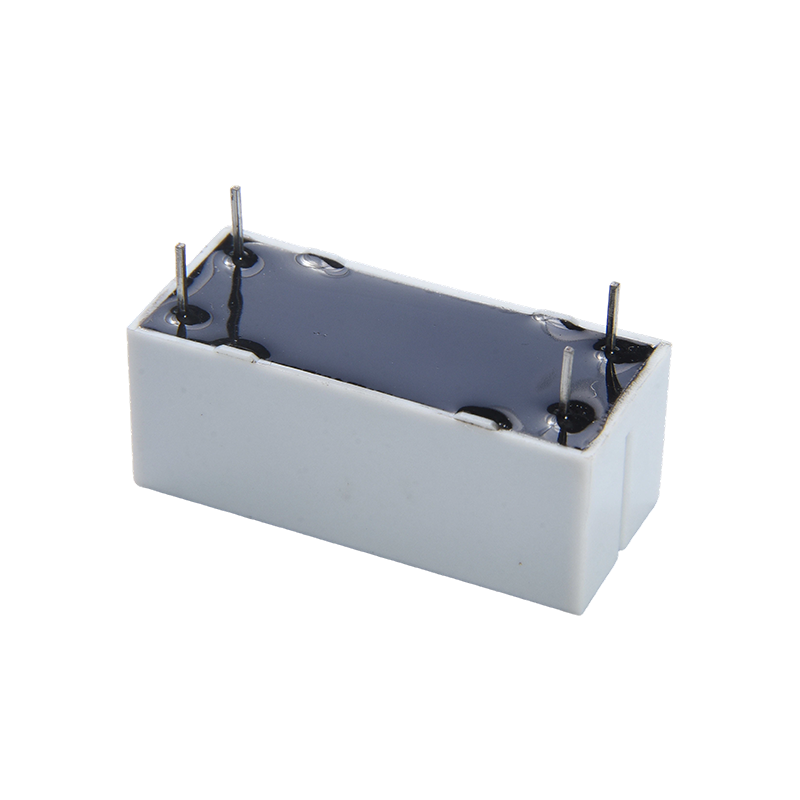

A termék előnyei:
Ultra-nagyfeszültségű leválasztás: 6000 V-ig ellenáll az érintkezők közötti feszültségnek, kiváló nagyfeszültségű leválasztási képességet biztosítva a PCB-szintű relék számára, hatékonyan blokkolva a nagyfeszültségű interferenciát.
Nagyfeszültségű kisáramú kapcsolás: Optimalizált gyenge áramok nagyfeszültségű (pl. 10mA @ 1500VDC) vagy hagyományos áramok alacsony feszültségű (pl. 1A @ 30VDC) kapcsolására, egyértelműen meghatározott alkalmazási tartományban.
Zárt, hosszú élettartamú szerkezet: A reed kapcsoló inert gázba van zárva, nincs mozgó kopóalkatrész, ami rendkívül hosszú mechanikai élettartamot, valamint a környezeti porral és nedvességgel szembeni védettséget eredményez.
Főbb jellemzők:
Többszintű terhelési specifikációk: Támogatja a különböző terhelési feltételeket: 10mA/1500VDC, 15mA/1000VDC, 1A/30VDC, mind a nagyfeszültségű mikroáram, mind az alacsony feszültségű hagyományos áram forgatókönyvéhez.
Nagy érzékenységű tekercs: Alacsony tekercs hajtási energiafogyasztás, kompatibilis a 3-24 VDC alacsony feszültségű vezérlőjelekkel, könnyen meghajtható integrált áramkörökről.
Kompakt NYÁK-szerelés: Miniatűr csomag kialakítás, közvetlenül a PCB-re forrasztva, helytakarékos és alkalmas nagy sűrűségű műszer belső elrendezésére.
Gyors válasz: A gyors reed kapcsolóművelet és a rövid kapcsolási idő megfelel a műszeres jelmintavétel időzítési követelményeinek.
Főbb alkalmazások:
Biztonsági ellenőrző berendezés: A nagyfeszültségű jelmintavételhez vagy a szigetelésfigyelőkben, a feszültségellenőrző készülékekben és a hibaérzékelőkben lévő tesztáramkör-kapcsoláshoz használják.
Precíziós műszerek: Nagy pontosságú tápegységekbe, mérőműszerekbe és orvosi képalkotó berendezésekbe (például röntgensugár-nagyfeszültségű generátorvezérlés) integrálva a nagyfeszültségű leválasztás és jelkapcsolás érdekében.
Kommunikáció és ipari vezérlés: Megbízható leválasztó- és kapcsolóelemként használják kommunikációs interfészekben és PLC nagyfeszültségű bemeneti modulokban, amelyek nagy potenciális leválasztást igényelnek.
Új energiarendszerek: fotovoltaikus inverterek és akkumulátor-kezelő rendszerek (BMS) feszültségmintavételező leválasztó áramköreiben alkalmazzák.
| Kapcsolatfelvételi adatok lehetőségre |
| Írja be | CYHV |
| Kapcsolatfelvételi anyag | galvanizáló Ir Rh |
| Kapcsolatfelvételi megállapodás | 1A. 2A; 1U |
| Érintkezési ellenállás | 1A/2A:150mΩ Max. (1A 16VDC-nél) 1U:150mΩ*2 Max.(1A 16VDC-nél) |
| Névleges terhelés (ellenállási terhelés) | 100W |
| Max. kapcsolóáram | 1A |
| Max. kapcsolási feszültség | 1000VDC |
| Max. Hordozóáram | 2,5 A |
| Jellemzők |
| Működési idő (névleges tekercsfeszültség mellett) | 1 ms max. ( nincs dióda) |
| Kiadási idő | 0,3 ms max. ( nincs dióda) |
| Szigetelési ellenállás | Min. 100 MΩ (100 VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: (1A/2A)4000VAC, (1U)6000VDC |
| A tekercs és az érintkező között: (1A/2A)4000VAC, (1U)6000VDC |
| Rezgésállóság | Pusztító | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Funkcionális | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Ütésállóság | Funkcionális | 10G min |
| Pusztító | 10G min |
| Kitartás | Mechanikai tartósság (10800 op./h) | 100000000 művelet (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 1000000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -10 ℃ ~ 65 ℃ (nincs páralecsapódás) |
| Súly | kb. 10g |
| Tekercsadatok (20 ℃-on) |
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercs ellenállás ±10% (Ω) | Névleges operating hatalom | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 5 | 33.3 | 150 | 0.166 | a névleges 75%-a feszültség | a névleges 5%-a feszültség | a névleges feszültség 130%-a |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
A fent látható adatok kezdeti értékek. A tekercs túlmelegedésének elkerülése érdekében ne alkalmazzon 10 percnél tovább a megengedett legnagyobb feszültséget a tekercsre.

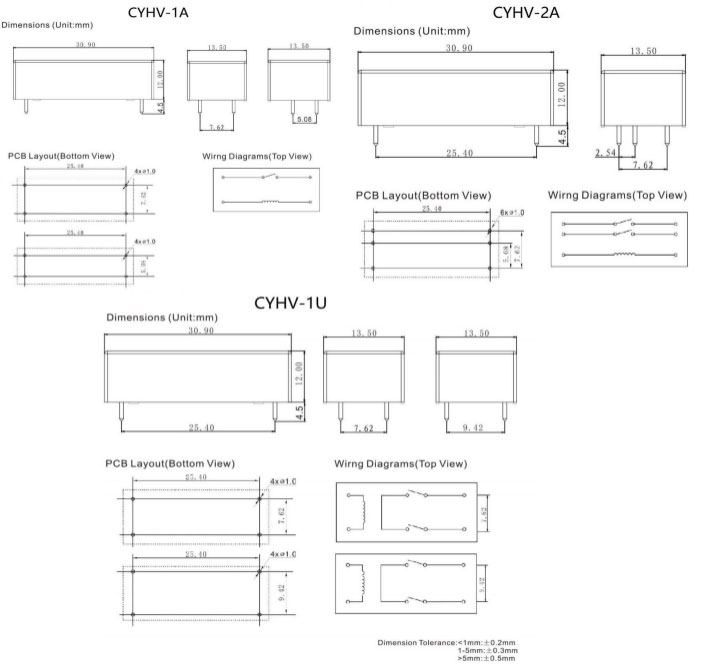

Vázlat mérete, Bekötési rajz, NYÁK elrendezés (Mértékegység: mm)
Rendelési információk
CYHV - 1 A - 12VDC -7 - XX
1 2 3 4 5 6
1: Típus: CYHV
2: Pólusok száma: 1-1 pólus
3: Kapcsolatfelvételi megállapodás: A A-tól ; U Utól U
4: Névleges feszültség: 5,12,24VDC
5: láb távolság: 5-5,08; 7-7,62; 9-9.42
6: Speciális paraméter: Nincs szabványos típus
Betű vagy szám – Különleges követelmény
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Nem tudtuk értékelni az összes teljesítményt és az összes paramétert minden lehetséges alkalmazáshoz. Így a felhasználóknak a megfelelő helyzetben kell lenniük a választáshoz
saját alkalmazásukhoz megfelelő termék. Zárt relék esetén a telepítés és a tisztítás után használat előtt nyissa ki a szellőzőnyílást a tokban. Ha bármilyen kérdése van, forduljon a Chengyuanhoz műszaki szolgáltatásokért. Azonban a felhasználó felelőssége a meghatározza mely terméket kell használni.
