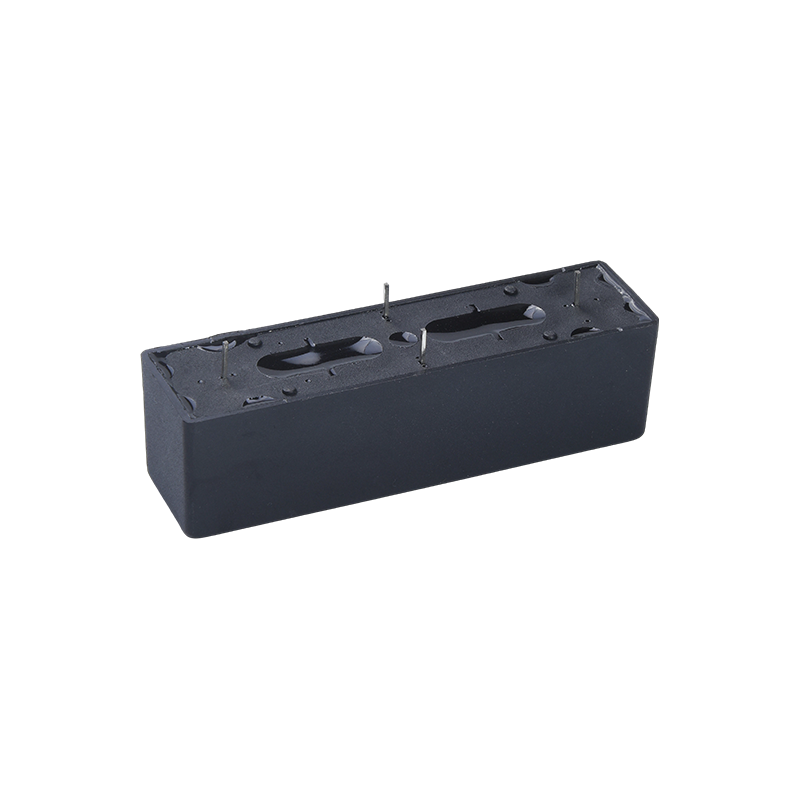

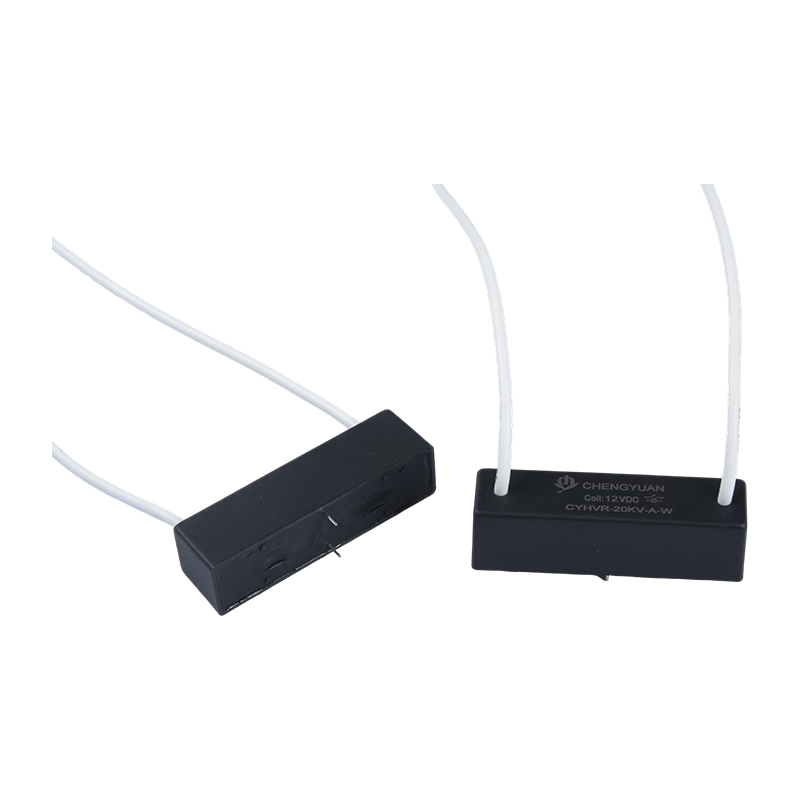

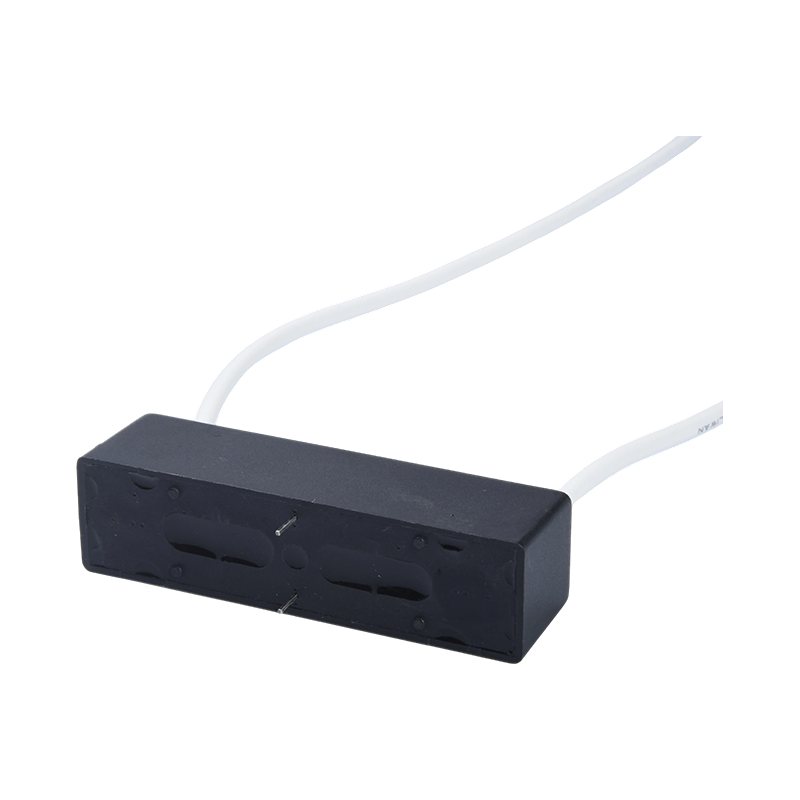

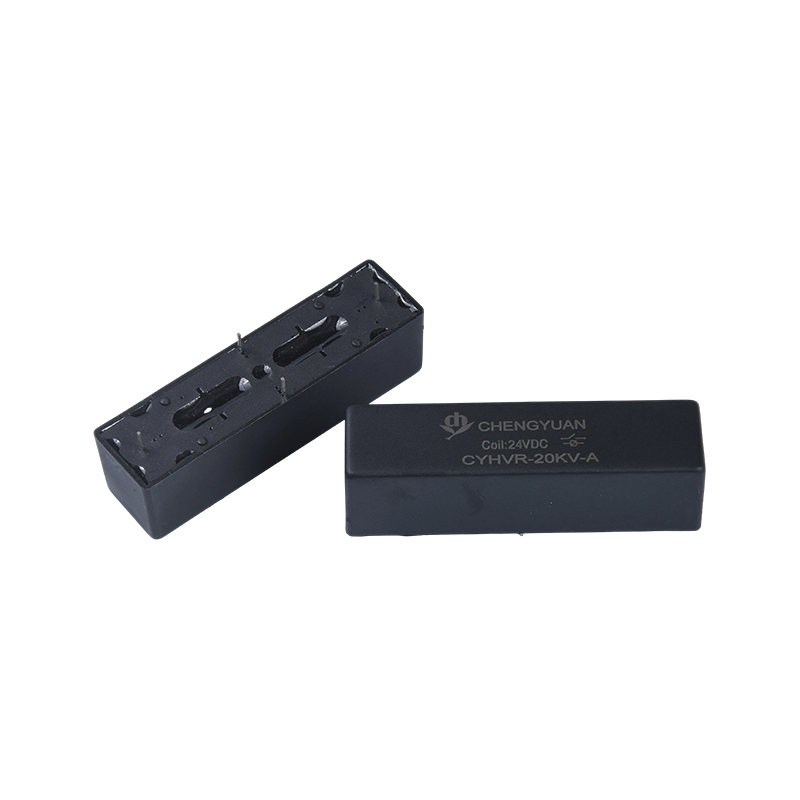

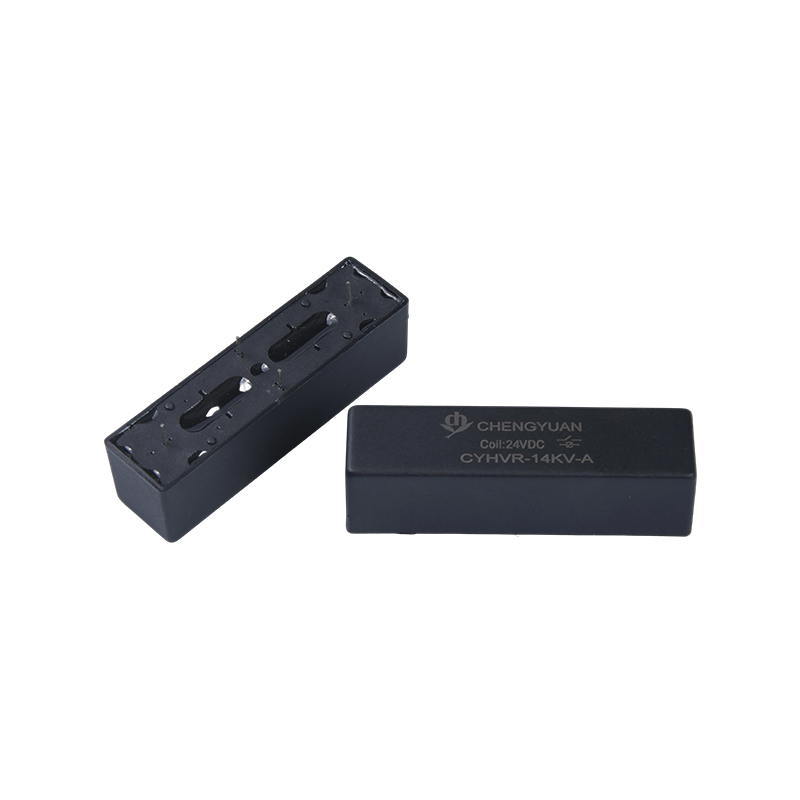

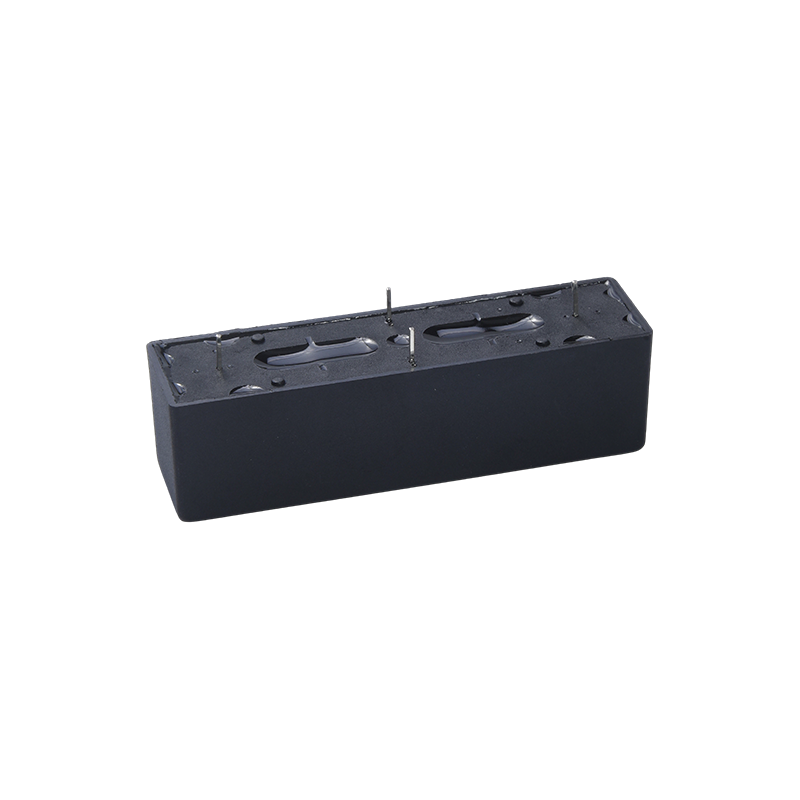

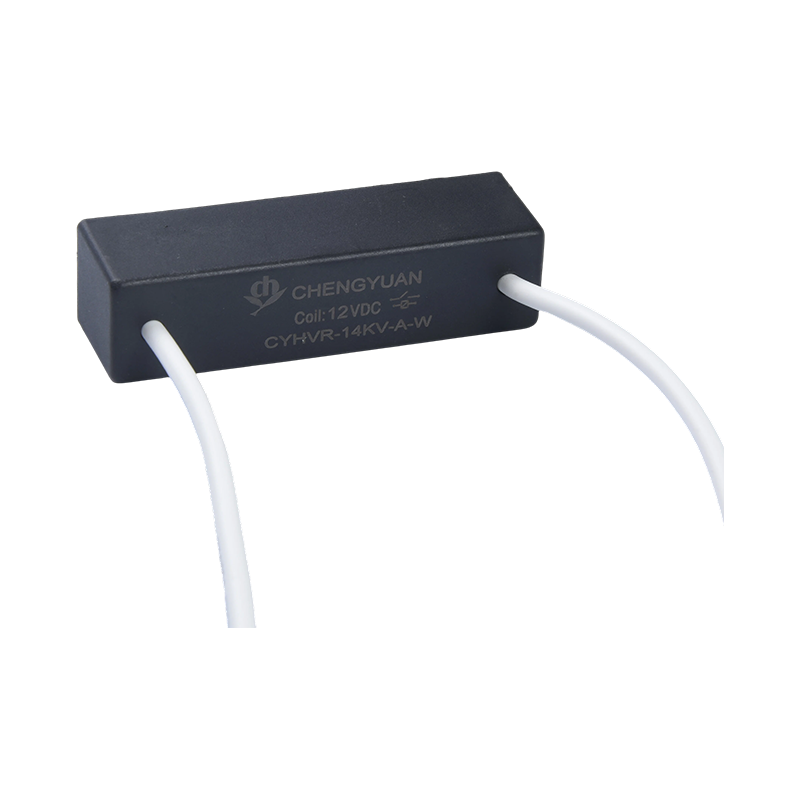

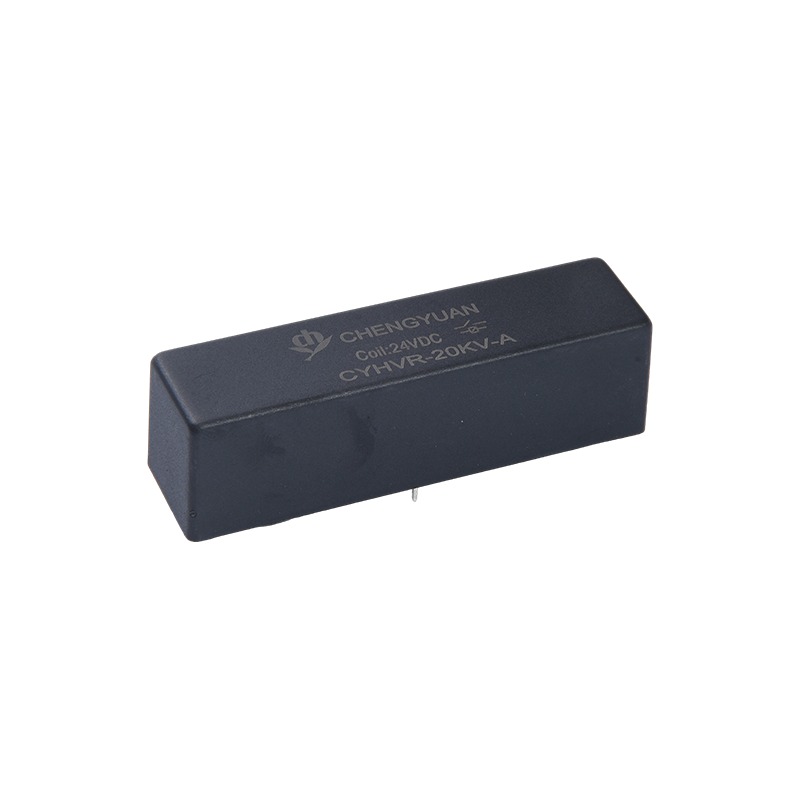

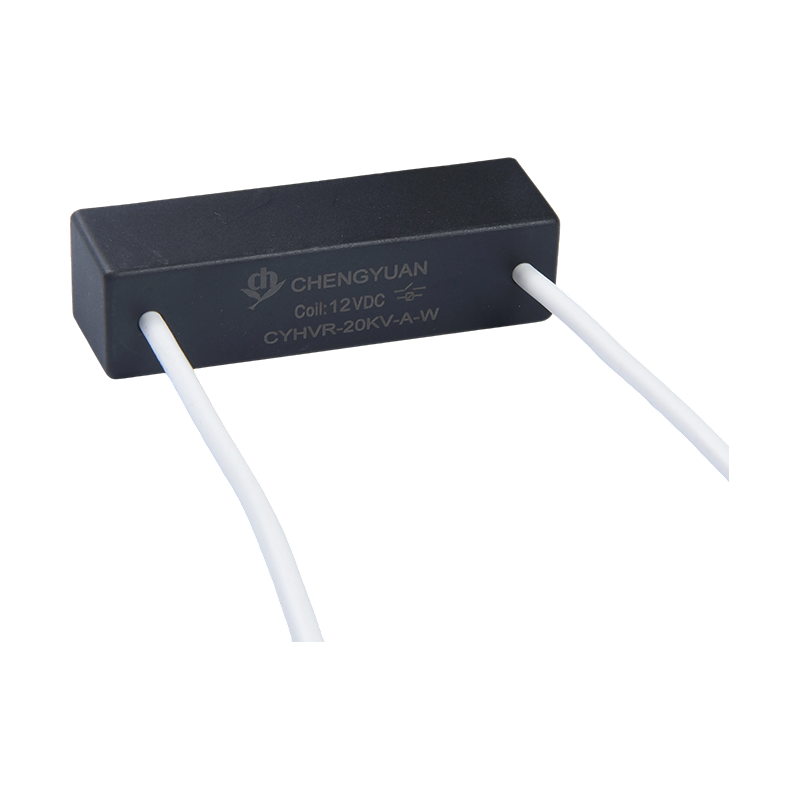

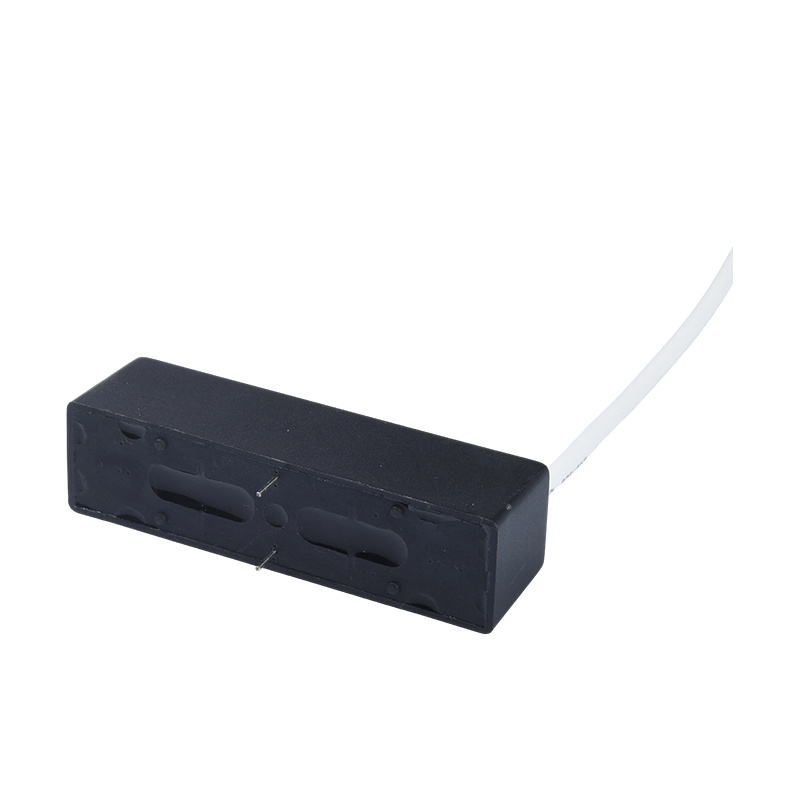

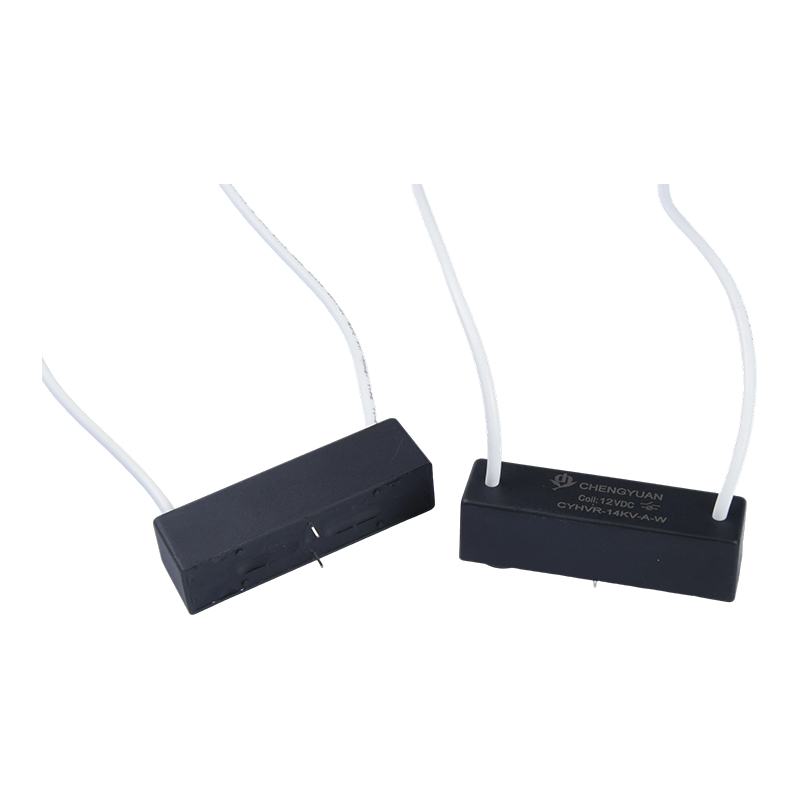

Termékjellemzők:
Nagyáramú kapcsolás: Fenntartja a 3A-es terhelhetőséget még nagyfeszültségű környezetben is, támogatva a kapcsolási követelményeket ott, ahol magas feszültség és nagy áram egyaránt fennáll.
Megbízható leválasztási teljesítmény: Reed kapcsoló technológiát használ a kiváló jelszigetelés érdekében, így biztosítva a vezérlőrendszer biztonságát.
Rugalmas telepítési lehetőségek: Kétféle konfigurációban érhető el: PCB típusú és vezetékes NYÁK, a különböző áramköri elrendezésekhez és a nagyfeszültségű kúszótávolság követelményeihez igazodva.
Széles tekercsfeszültség-tartomány: A tekercs feszültsége 5 VDC és 24 VDC között mozog, ami megkönnyíti a kompatibilitást a szabványos vezérlőáramkörökkel.
Tipikus alkalmazások:
Új energiarendszerek: fotovoltaikus (PV) inverterekben és energiatároló rendszerekben használják nagyfeszültségű egyenáramú gyűjtősínek kapcsolására, valamint a töltés és kisütés vezérlésére.
Nagyfeszültségű vizsgálóberendezés: A nagyfeszültségű tesztelők magkapcsoló elemeként szolgál a feszültségellenőrzés és a szigetelésérzékelés érdekében.
Teljesítményelektronika: Automatikus áramkörvédelmet és vezérlést biztosít a nagyfeszültségű teljesítményátalakítókban.
Repülés: Alkalmas repüléselektronikai berendezések nagyfeszültségű vezérlőáramköreihez, és megfelel a szigorú biztonsági előírásoknak.
Ipari nagyfeszültségű vezérlés: ipari automatizálásban használják nagyfeszültségű berendezések védelmére és áramköri kapcsolási vezérlésére.
| Kapcsolatfelvételi értékelés |
| Kapcsolatfelvételi megállapodás | 1 A-űrlap 1 B-űrlap |
| Kapcsolatfelvételi értékelés | 50W |
| Max. kapcsolási feszültség (DC vagy AC PEAK) Max | DC.7,5KV, |
| Áttörési feszültség min | DC.10KV |
| Max. Kapcsolóáram | 2.0A |
| Max. Carry Current | 3,0A |
| Üzemeltetési élet | Elektromos | DC.10000V-1mA 0,5X106 MIN műveletek (R.L.) |
| Mechanikus | 1*108 MIN Műveletek (R.L.) |
| Tekercs paraméter (23℃) |
| Tekercs feszültség (VDC) | Tekercs Ellenállás Ω±10% | Normál áram (mA) | Kioldó feszültség VDC (min.) (a névleges feszültség 10%-a) | Felvevő feszültség VDC (max.) (a névleges feszültség 80%-a) |
| Értékelt | Max |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Figyelem: 1. A névleges tekercsfeszültségnél kisebb tekercsfeszültség használata veszélyezteti a relé működését.
2. A felvevő és kioldó feszültség csak tesztelési célokat szolgál, és nem használhatók tervezési kritériumként.
| Működési feltétel |
| Kapcsolatfelvételi ellenállás | 150 mΩ |
| Áttörési feszültség | Nyissa meg a Névjegyeket | DC10KV |
| A COIL elérhetőségei | DC20KV |
| Szigetelési ellenállás | Nyissa meg a Névjegyeket | Nyitott érintkezők 1X109ΩMIN.(DC.100V) |
| A COIL elérhetőségei | Érintkezők a tekercshez 1X109ΩMIN.(DC.100V) |
| Elektromotor kapacitás | 2,0 pF MAX. |
| Működési idő | 4,0 ms |
| Kiadási idő | 2,0 ms |
| Rezgés | 20 G (0–55 Hz, 1,5 mm) |
| Döbbenet | 30 G (11 mS, 1/2 sin hullám) |
| Üzemi hőmérséklet | -20 ℃ - 70 ℃ |
| torage Hőmérséklet | -35 ℃ - 90 ℃ |
| Forrasztási hőmérséklet | 5 mp. max 260℃ |

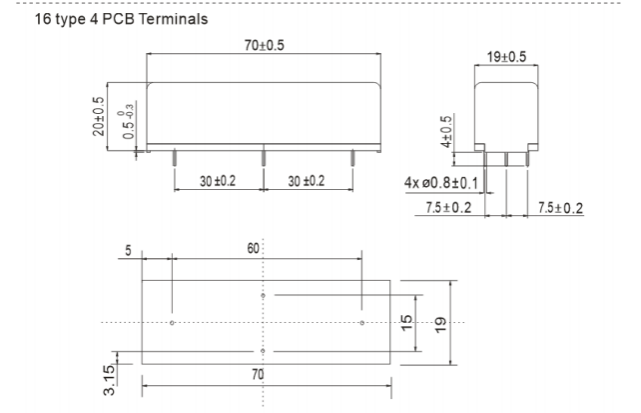

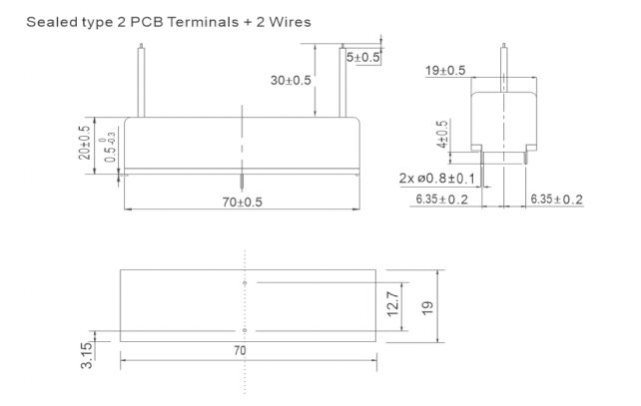

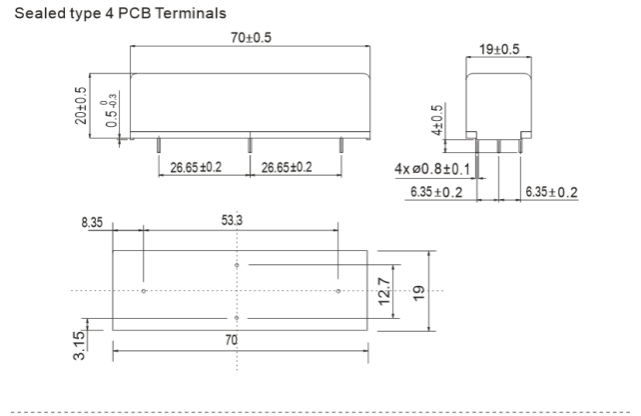

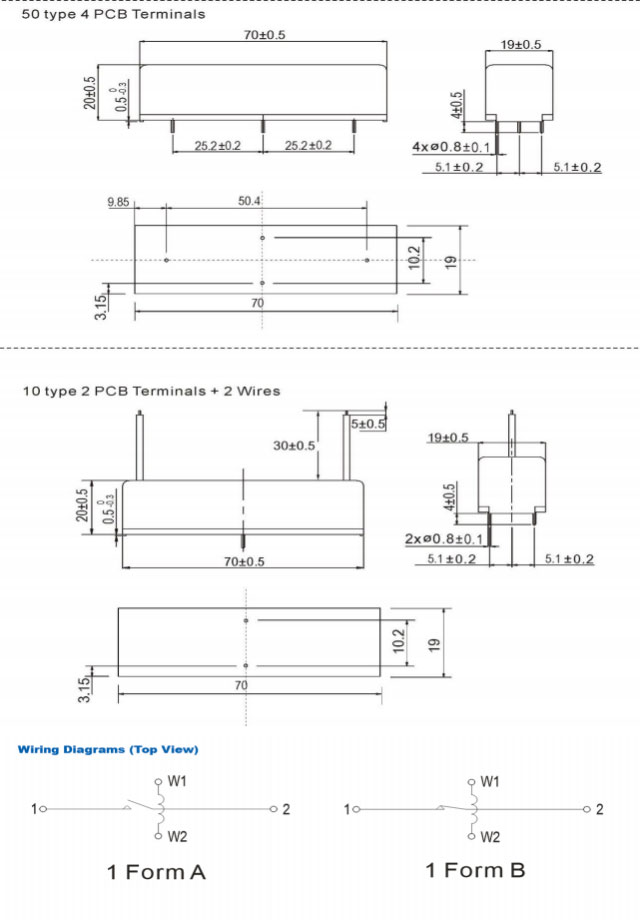

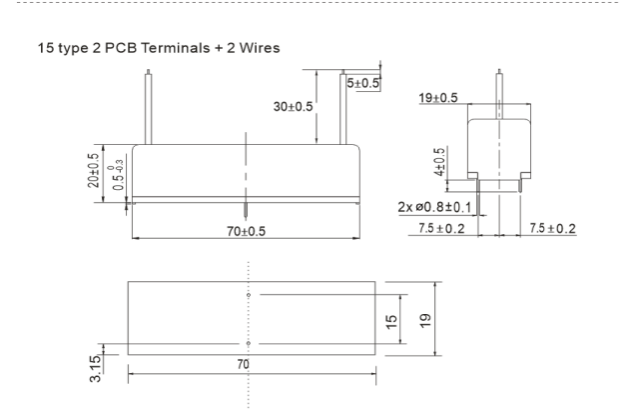

Méretek (mm/inch)
| Rendelési információk |
| CYHVR- 12 - A - 14K - W -15 1 2 3 4 5 6 |
| 1, cikkszám: CYHVR 2, Tekercs névleges feszültsége (V): DC:12,24 3, Kapcsolatfelvételi űrlap: A: normál nyitva, B: normál zárás 4, Leállási feszültség Min.: DC:10 KV 5, kivezetés típusa: NIL: PCB típus, W: PCB vezeték 6. Csatlakozótávolság: NIL: Lezárt típus, 15:15 típus, 16:16 típus, 10:10 típus, 50:50 típus |
1. Az áttörési feszültség DC,15KV
2, PCB típus, PCB vezeték típusa
| Kapcsolatfelvételi értékelés |
| Kapcsolatfelvételi megállapodás | 1 A nyomtatvány 1 B űrlap |
| Kapcsolatfelvételi értékelés | 50W |
| Max. kapcsolási feszültség (DC vagy AC PEAK) Max | DC.10KV, |
| Áttörési feszültség min | DC. 15KV |
| Max. Kapcsolóáram | 2.0A |
| Max. Carry Current | 3,0A |
| Üzemeltetési élet | Elektromos | DC.10000V-1mA 0,5X106 MIN Műveletek (R. L.) |
| Mechanikus | 1*108 MIN Műveletek (R.L.) |
