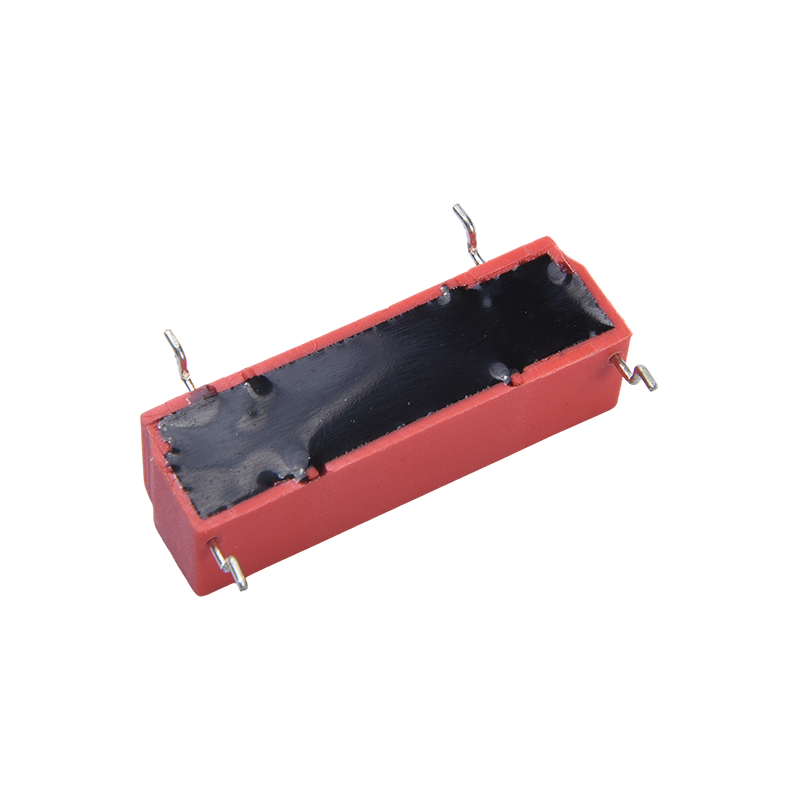

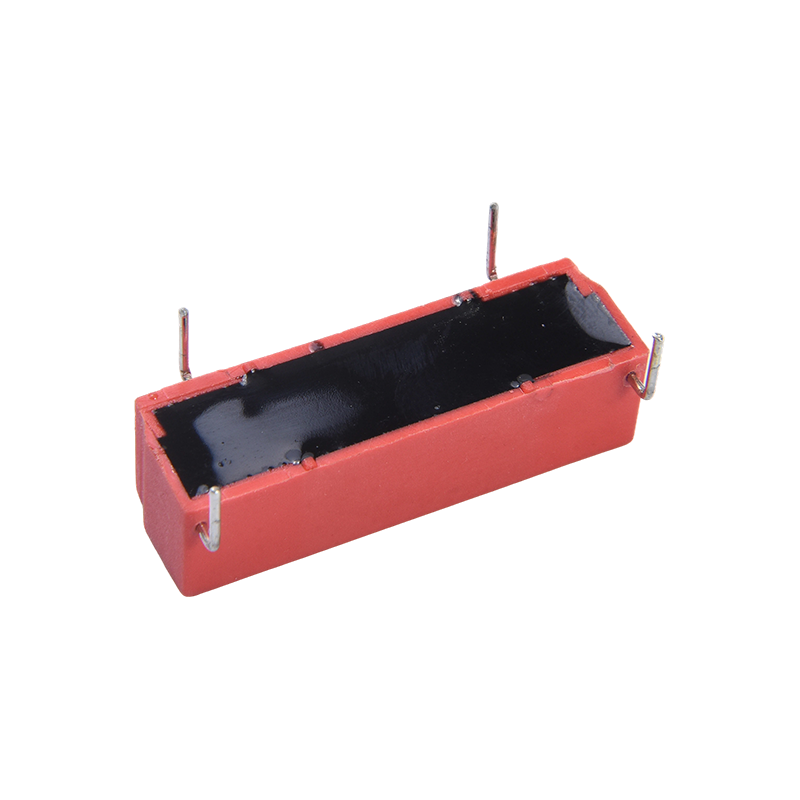

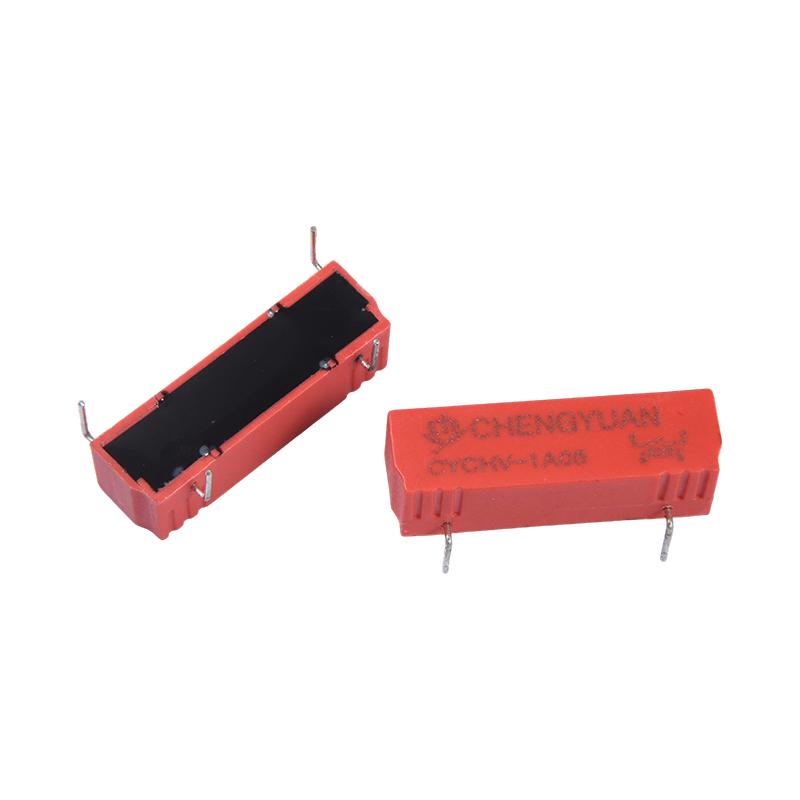

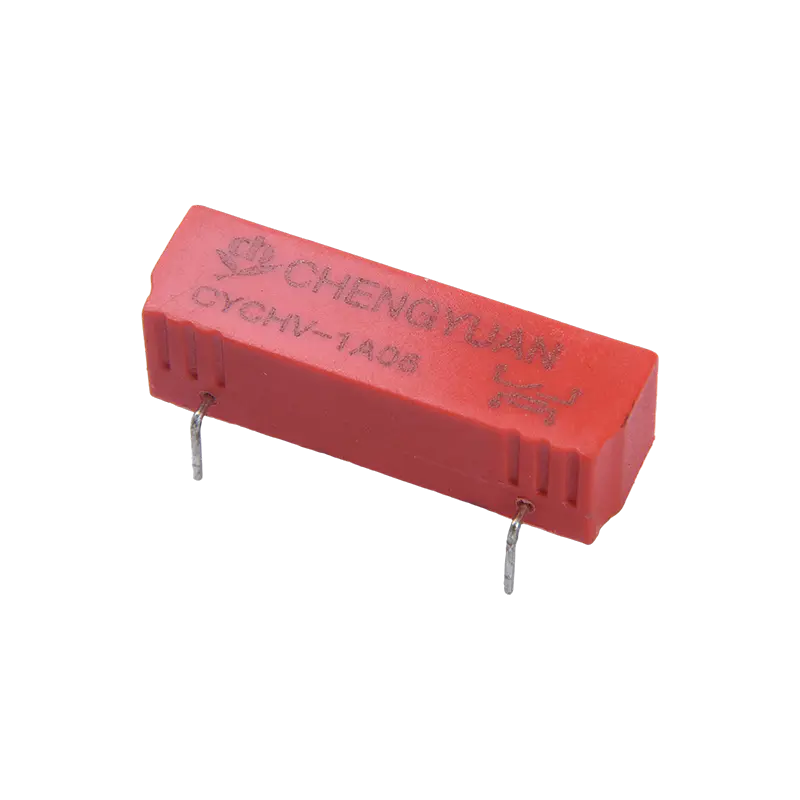

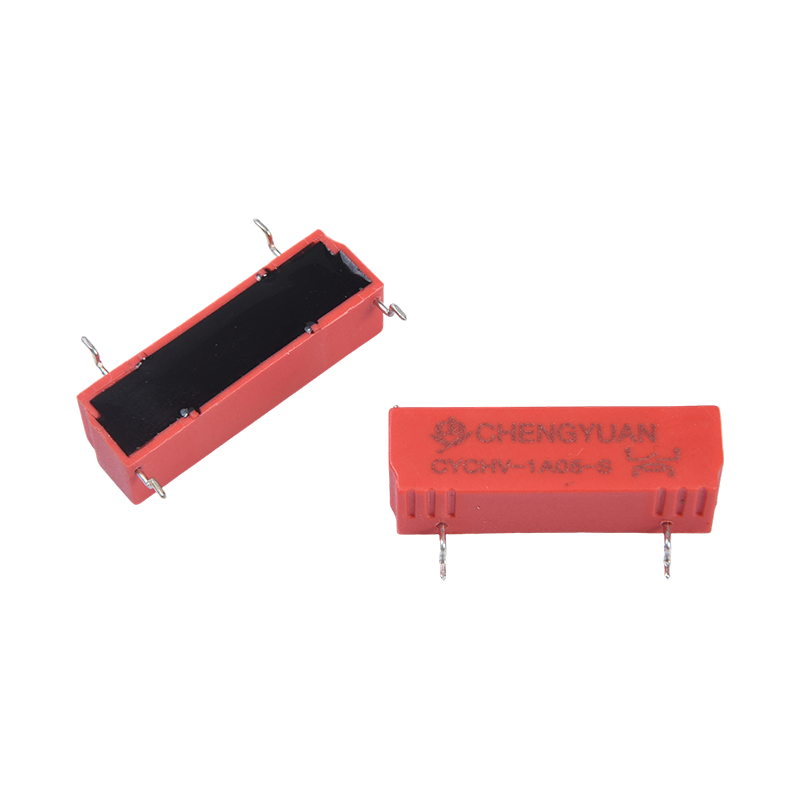

I. A termék felépítése és telepítési jellemzői
1. Magfelépítés: Lezárt üvegcsöves mágneses reed kapcsolószerkezetet használ, mágneses mezőt használva a reed kapcsoló működésének vezérlésére, ami hatékonyan leválasztja a magas és alacsony feszültségű áramköröket;
2. Miniatürizált kialakítás: Kompakt méret, PCB-re szerelhető, belső telepítési helyet takarít meg és megkönnyíti a nagy sűrűségű elrendezéseket;
3. Teljesítménystabilitás: Nagy érzékenységgel, hosszú mechanikai élettartammal és a környezeti hatásokkal szembeni erős ellenállással rendelkezik, ami stabil működést biztosít összetett munkakörülmények között.
II. Alapfunkciók és alkalmazható forgatókönyvek
1. Alapfunkciók: biztosítja a nagyfeszültségű áramkörök leválasztását, kapcsolását és vezérlését, miközben jelérzékelést, alacsony energiafogyasztás-szabályozást és nagy megbízhatóságú kapcsolási funkciókat kínál, alkalmas robbanás-/nedvességálló alkalmazásokhoz;
2. Új energiamező: Alkalmazható elektromos járművek szigetelésérzékelésére és áramkezelő rendszereire, töltőcölöpökre, inverterekre, energiatároló berendezésekre stb.
3. Tesztelési és műszerezési terület: Műszerek, nagyfeszültségű tápegységek és egyéb vizsgálati területek nagyfeszültségű leválasztási alkalmazásaiban használják;
4. Egyéb nagyfeszültségű forgatókönyvek: Alkalmas automatikus tesztberendezésekhez (ATE), orvosi eszközökhöz, fotovoltaikához, bázisállomásokhoz és egyéb, nagyfeszültségű leválasztást és megbízható kapcsolást igénylő alkalmazásokhoz. IV. Az alapvető előnyök kihasználása
1. Ultra-high voltage resistance: Excellent insulation characteristics and superior voltage withstand performance between contacts and coils ensure safe operation in high-voltage environments.
2. Miniatürizálás és nagyfeszültségű kompatibilitás: Kompakt méretben nagyfeszültségű kapcsolási képességeket tesz lehetővé, kielégítve a berendezések miniatürizálása és a nagyfeszültségű vezérlés kettős követelményeit;
3. Alkalmazások széles skálája: Több nagyfeszültségű alkalmazási területet lefed, mint például az új energia, a vizsgálóműszerek, az orvosi berendezések és a kommunikáció, nagy sokoldalúságot kínálva.
4. Hosszú élettartam és nagy megbízhatóság: Hosszú mechanikai élettartam, nagy érzékenység és hiteles tanúsítványok csökkentik a berendezések karbantartási költségeit és a meghibásodás kockázatát.
| Kapcsolatfelvételi adatok lehetőségre |
| Írja be | CYCHV |
| Kapcsolatfelvételi anyag | Ródiumötvözetek |
| Kapcsolatfelvételi megállapodás | 1A |
| Érintkezési ellenállás | ≤ 150 mΩ max. (1A 16 VDC-nél) |
| Névleges terhelés (rezisztív terhelés) | 10mA 1500VDC/ 15mA 1000VDC / 1A 30VDC |
| Max. kapcsolóáram | 1A |
| Max. kapcsolási feszültség | 1500VAC/1000VDC |
| Max. Carrying Current | 2,5 A |
| Jellemzők |
| Működési idő (névleges tekercsfeszültség mellett) | ≤ 1,5 ms Max. |
| Kiadási idő | ≤ 0,5 ms Max. |
| Szigetelési ellenállás | Min. 10000MΩ (100VDC-nél, RH<45%) |
| Dielektromos szilárdság | Nyitott érintkezők között: Standard 3000VDC Nagynyomású típus 3500VDC |
| A tekercs és az érintkező között: 7000 VDC |
| Rezgésállóság | 10-55Hz, 20g |
| Ütésállóság | 1/2 fél szinuszhullám, 11ms, 3 axiális, 30G |
| Kitartás | Mechanikai tartósság (10800op./h) | 100000000 művelet (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 100000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 105 ℃ |
| Súly | kb. 4,5 g $ $ |
| Tekercsadatok (20 ℃-on) |
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercs ellenállás ±10% (Ω) | Névleges operating hatalom | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 5 | 40 | 120 | 0.2 | a névleges 75%-a feszültség | a névleges 5%-a feszültség | a névleges feszültség 130%-a |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
A fent látható adatok kezdeti értékek. A thd tekercs túlmelegedésének elkerülése érdekében ne alkalmazza a maximálisan megengedhető feszültséget a tekercsen 10 percnél tovább.

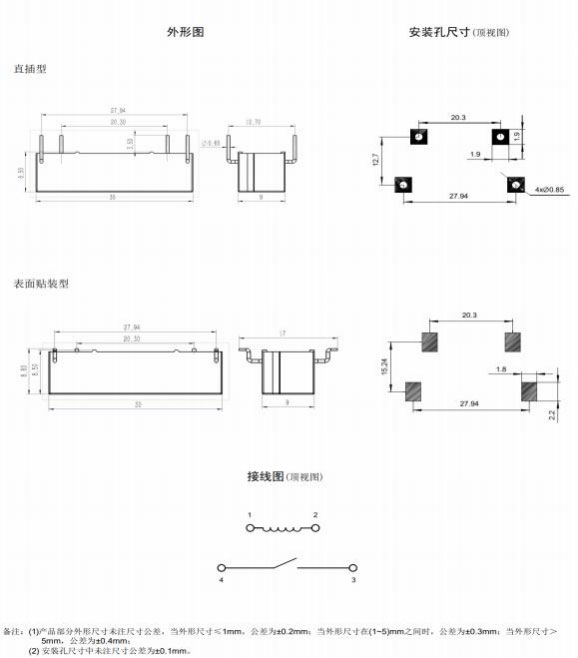

Vázlatméret, Bekötési rajz, NYÁK elrendezés (Mértékegység:mm)
Rendelési információk
CYCHV - 1 A - 12VDC - S - XX
1 2 3 4 5 6
1: Típus: CYCHV
2: Pólusok száma: 1-1 pólus
3: Kapcsolatfelvételi megállapodás: A –tól A
4: Névleges feszültség: 5,12,24VDC
5: Rögzítési forma: (THT) ; S (SMT)
6: Speciális paraméter: Nincs szabványos típus
Betű vagy szám – Különleges követelmény
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Nem tudtuk értékelni az összes teljesítményt és az összes paramétert minden lehetséges alkalmazáshoz. Így a felhasználóknak a megfelelő helyzetben kell lenniük a választáshoz
saját alkalmazásukhoz megfelelő termék. Zárt relék esetén a telepítés és a tisztítás után használat előtt nyissa ki a szellőzőnyílást a tokban. Ha bármilyen kérdése van, forduljon a Chengyuanhoz műszaki szolgáltatásokért. Azonban a felhasználó felelőssége a meghatározza mely terméket kell használni.
