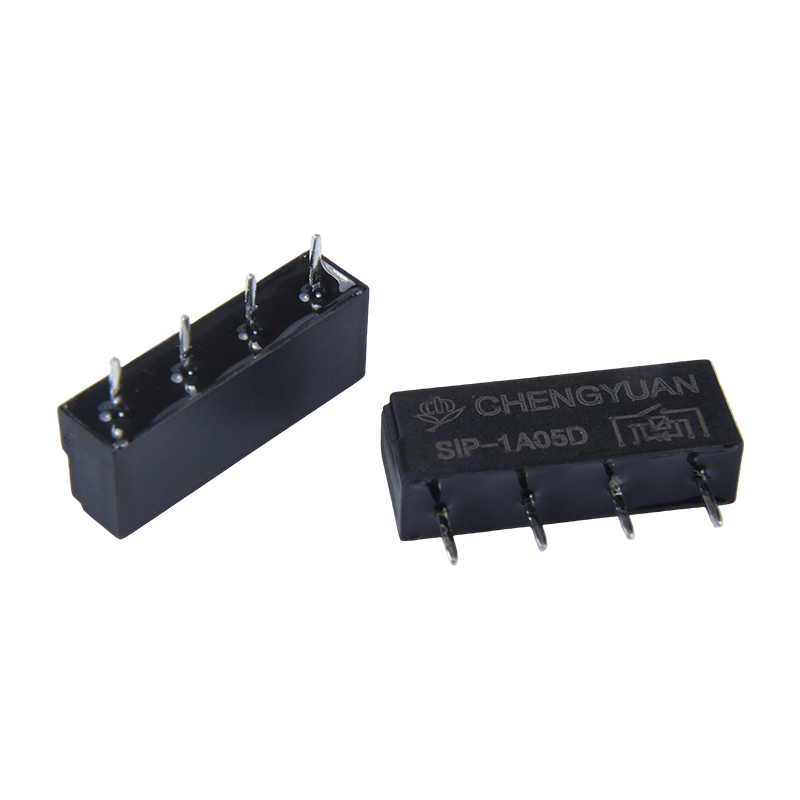

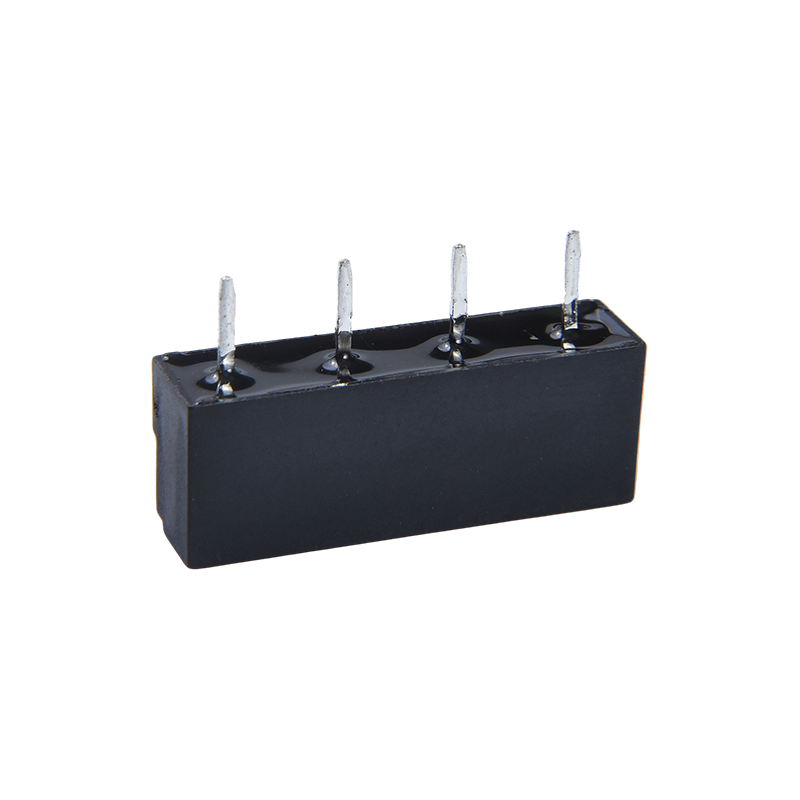

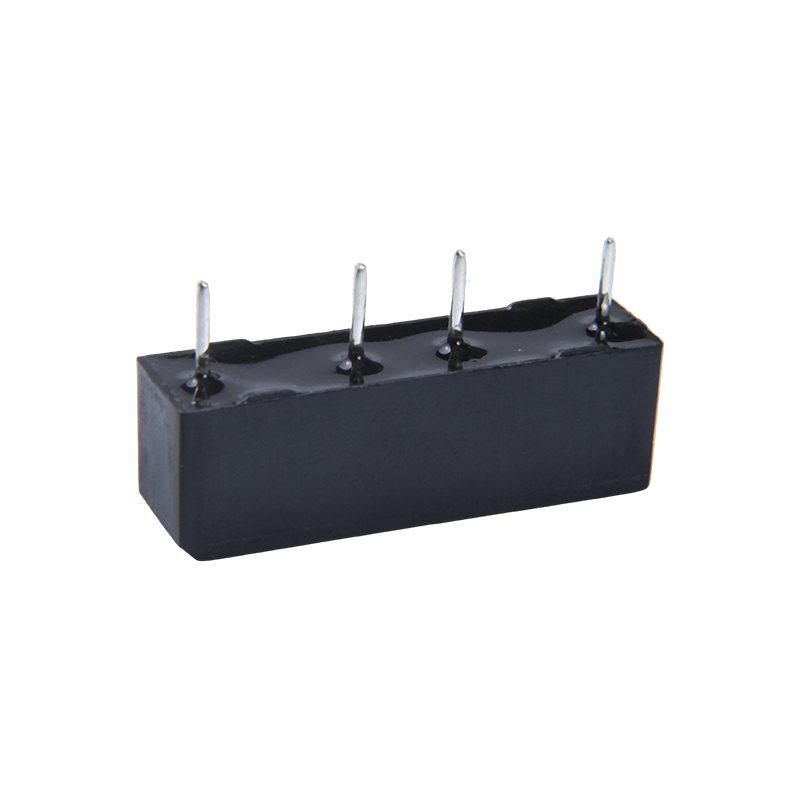

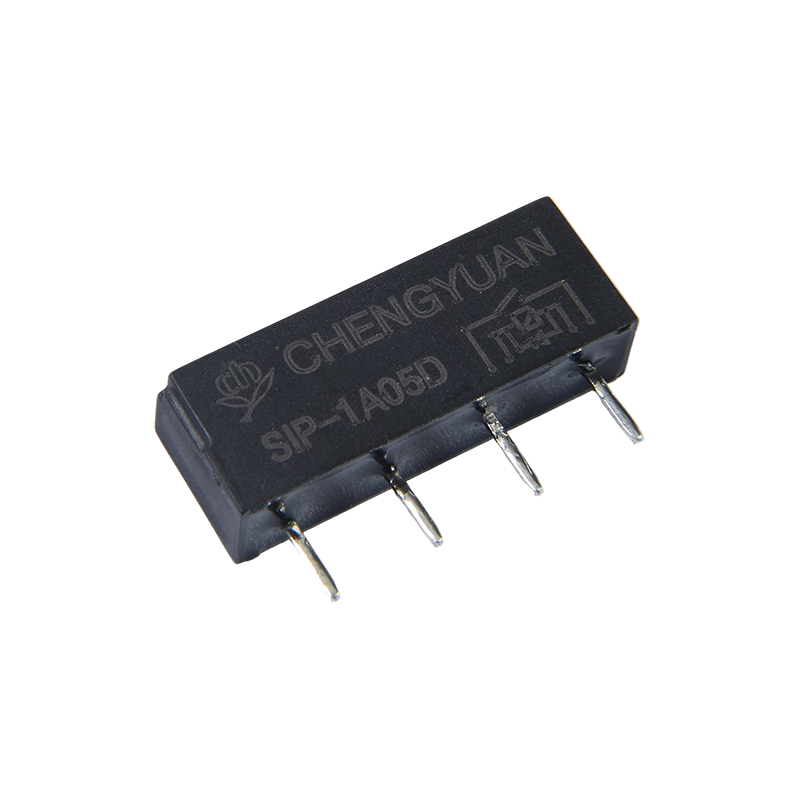

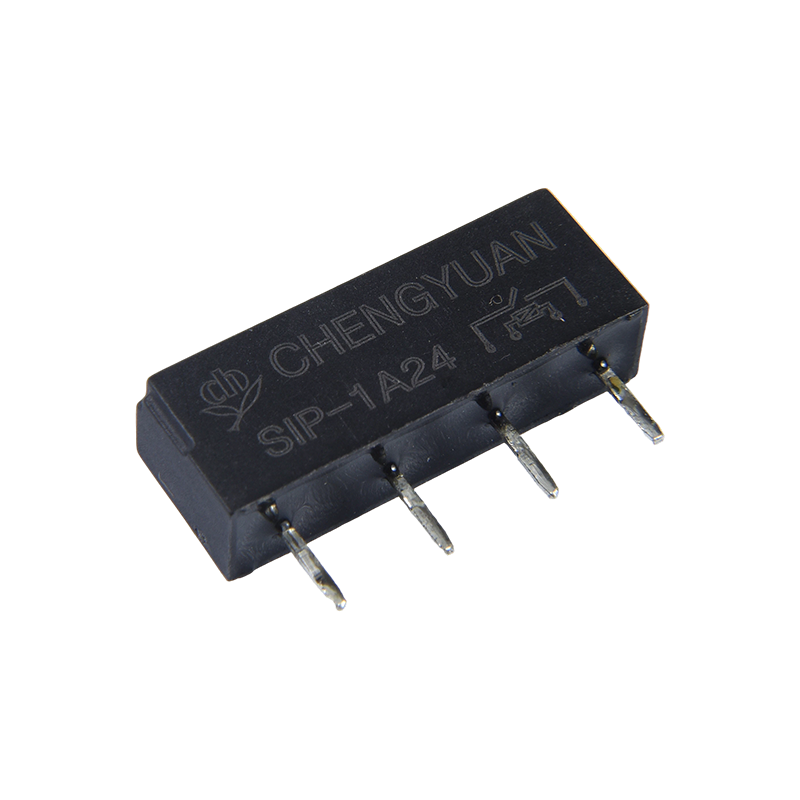

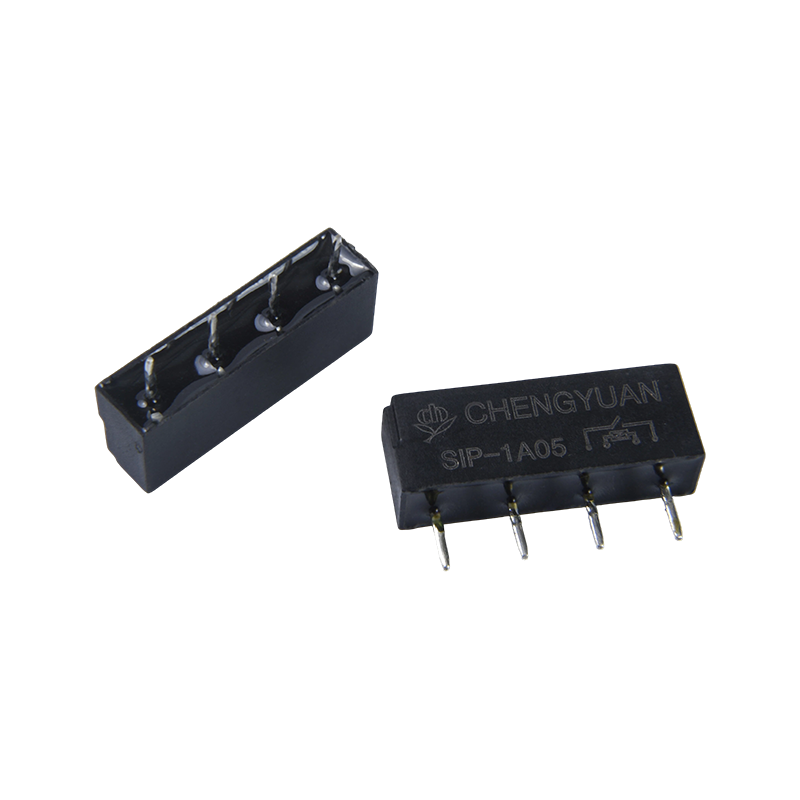

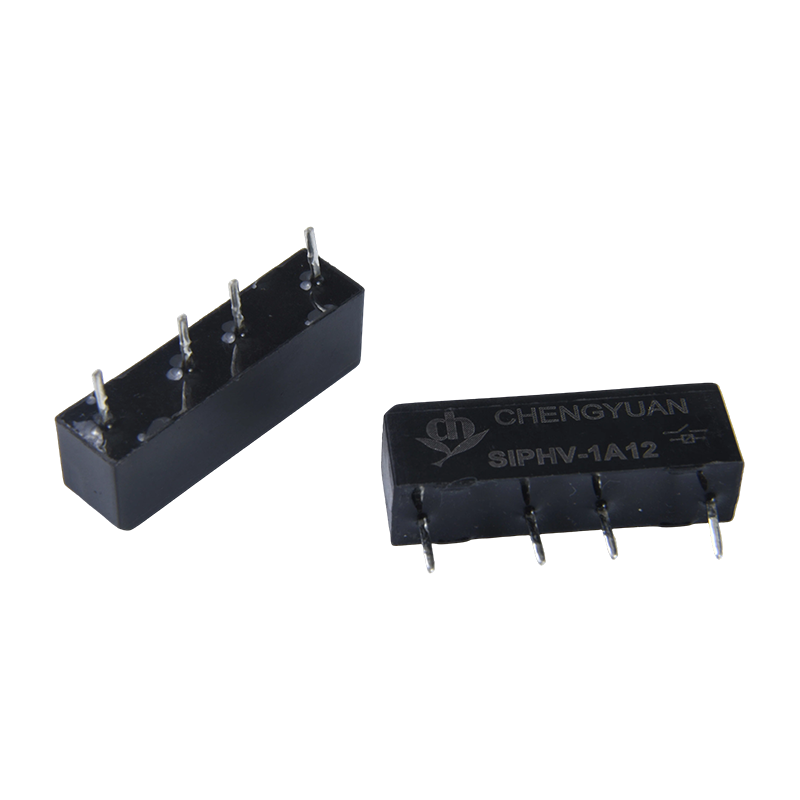

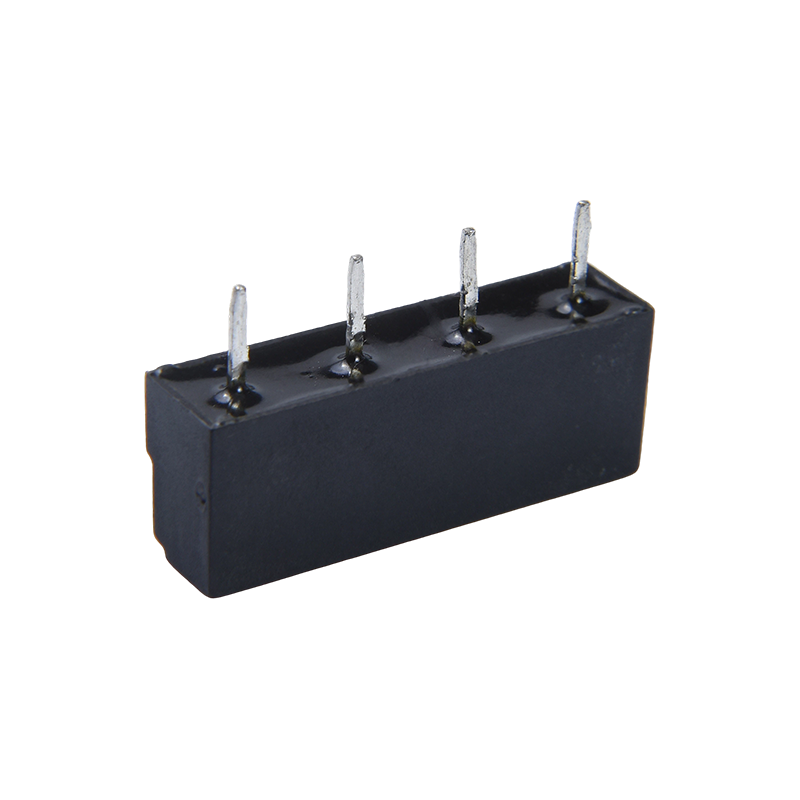

1. Előnyök
Teljesen lezárt érintkezők: A reed kapcsoló inert gázzal van lezárva, védve az érintkezőket a portól és az oxidációtól, hosszú távú stabil érintkezési ellenállást és rendkívül nagy megbízhatóságot biztosítva.
Nagy sebességű kapcsolási teljesítmény: A reed kapcsoló kis tömege gyors működést tesz lehetővé (a kapcsolási idő jellemzően ezredmásodpercben van), alkalmas a gyors jelmintavételt vagy kapcsolást igénylő alkalmazásokhoz.
Alacsony energiafogyasztás és nagy leválasztás: Alacsony tekercshajtási fogyasztás, nagy szigetelési ellenállás és feszültségállóság az érintkezők és a tekercs között, kiváló jelszigetelést és interferenciamentességet biztosítva.
2. Főbb jellemzők
Érintkezőkapacitás: 0,5A @ 125VAC / 24VDC, kifejezetten alacsony szintű jelek, érzékelőjelek vagy kis áramterhelések kapcsolására tervezve.
Kompakt csomag: SIP (Single In-line Package) tűs kialakítás szabványos tűtávolsággal, így NYÁK-területet takarít meg, és megkönnyíti az automatizált összeszerelést vagy behelyezést.
Széles meghajtó feszültség: A tekercs 3–24 VDC feszültséget támogat, kompatibilis a szokásos logikai szintekkel és vezérlőfeszültségekkel.
Hosszú élettartam: A zárt védelemnek köszönhetően a mechanikai és elektromos élettartam névleges terhelés mellett lényegesen magasabb, mint az azonos méretű nyitott típusú elektromágneses reléké.
3. Fő alkalmazások
Teszt- és mérőberendezések: Nagy pontosságú multiméterekben, adatgyűjtő kártyákban és automatikus tesztberendezésekben (ATE) használják jelútváltáshoz és multiplexeléshez.
Kommunikáció és biztonság: Programozható kapcsolókba, biztonsági riasztórendszerekbe és beléptetőrendszerekbe integrálva jelleválasztó és interfész kapcsolóáramkörökbe.
Orvosi elektronika: Orvosi felügyeleti berendezésekben használják alacsony szintű analóg jelek, például bioelektromos jelek kapcsolására, amelyek nagy szigetelést és alacsony zajszintet igényelnek.
Ipari vezérlőjelek leválasztása: A PLC analóg bemeneti moduljaiban és az érzékelő interfészeiben elektromos leválasztást és védelmet biztosít a terepi jelek és a vezérlőrendszerek között.
Kapcsolatfelvételi adatok lehetőségre
| Írja be | SIP |
| Kapcsolatfelvételi anyag | Ru/Rh |
| Érintkezési ellenállás | ≤ 100 mΩ max. (1A 16 VDC-nél) |
| Névleges terhelés (rezisztív terhelés) | 0,1A125VAC /0,5A 24VDC |
| Max. váltóáram | 0,5A |
| Max. kapcsolási feszültség | 200VAC |
| Max. kapcsolóáram | 10VA(AC)/10W(DC) |
| Jellemzők |
| Működési idő (névleges tekercsfeszültség mellett) | 0,55 ms Max. |
| Kiadási idő | 0,2 ms max. |
| Szigetelési ellenállás | Min. 100 MΩ (500 VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: 200 VAC, 50/60 Hz 1 percig |
| Tekercs és érintkező között: 1400 VAC, 50/60 Hz 1 percig |
| Rezgésállóság | Pusztító | 10-55Hz, 1,5 mm-es dupla amplitúdóval |
| Funkcionális | 10-55Hz, 1,5 mm-es dupla amplitúdóval |
| Ütésállóság | Funkcionális | 20G min |
| Pusztító | 100G min |
| Kitartás | Mechanikai tartósság (10 800 op./h) | 100000000 művelet (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 10000000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 85 ℃ (nincs páralecsapódás) |
| Súly | kb. 1,6 g $ $ |
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercs ellenállás ±10% (Ω) | Névleges operating hatalom | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 3 | 0.012 | 250 | Körülbelül 0,036 W | a névleges érték 75%-a feszültség | a névleges 10%-a feszültség | a névleges feszültség 130%-a |
| 5 | 0.01 | 500 | Körülbelül 0,05 W |
| 12 | 0.012 | 1000 | Körülbelül 0,144 W |
| 24 | 0.012 | 2000 | Körülbelül 0,288 W |
A fent látható adatok kezdeti értékek. A tekercs túlmelegedésének elkerülése érdekében ne alkalmazzon maximális megengedett feszültséget a tekercsre 10 percnél tovább.

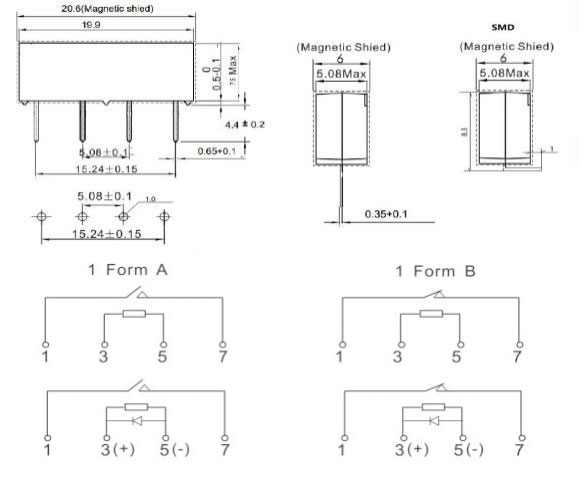

Vázlat méret, Bekötési rajz, NYÁK elrendezés (Mértékegység:mm)
Rendelési információk
SIP - 1 - A - 05 - D - M - SMD
1 2 3 5 6 7
1: Típus: SIP
2: Pólusok száma: 1-1 pólus
3: Kapcsolattartási megállapodás: C C-től ; H A-tól; B A B-től
4: Névleges feszültség: 3,5, 12, 24 VDC
5: Tekercs tranziens elnyomása: DDiódával; NIL: Normál
6: Árnyékoló burkolattal: M ， NIL Standard
7: SMD, NIL szabvány
Jogi nyilatkozat: A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Nem tudtuk értékelni az összes teljesítményt és minden paramétert minden lehetséges alkalmazáshoz. Így a felhasználóknak megfelelő helyzetben kell lenniük a választáshoz
Saját felhasználásra alkalmas termék. Zárt relék esetén a telepítés és tisztítás után használat előtt nyissa ki a tokban lévő szellőzőnyílást. Ha bármilyen kérdése van, kérjük, forduljon Chengyuanhoz a műszaki szolgáltatásokért. A használandó termék meghatározása azonban a felhasználó felelőssége.
