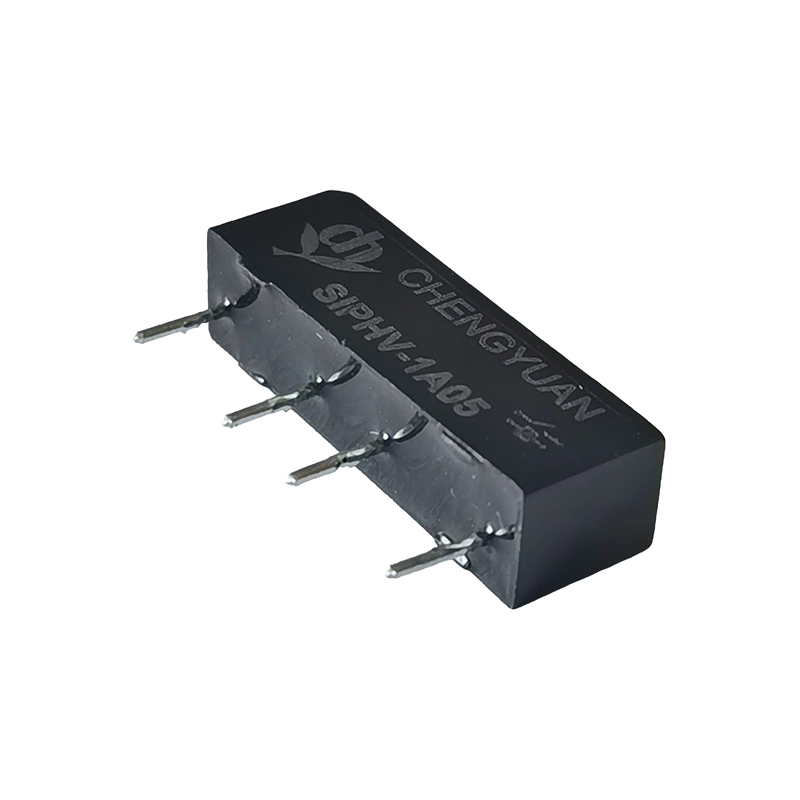

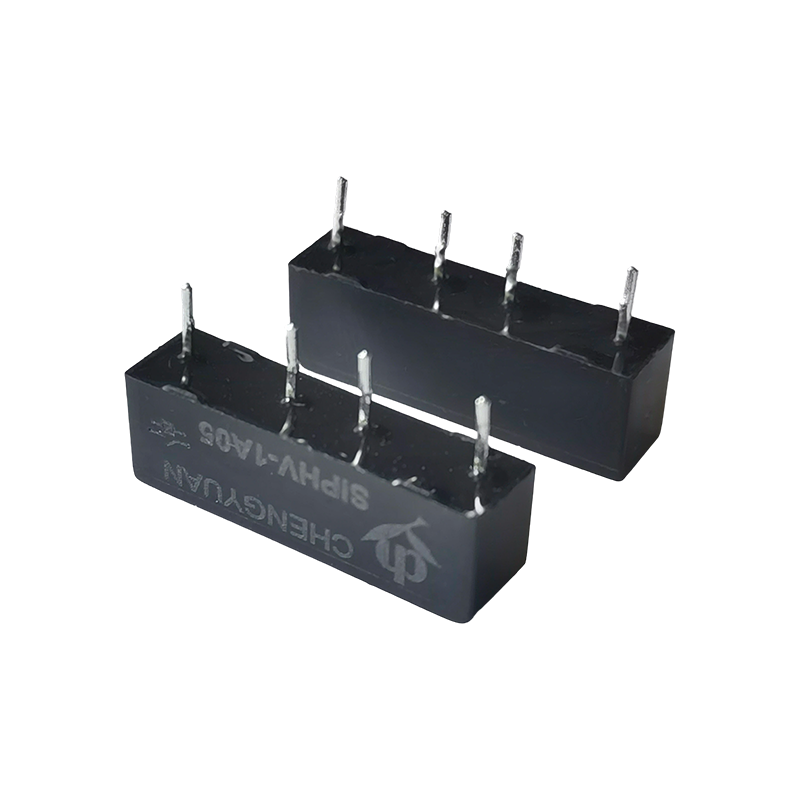

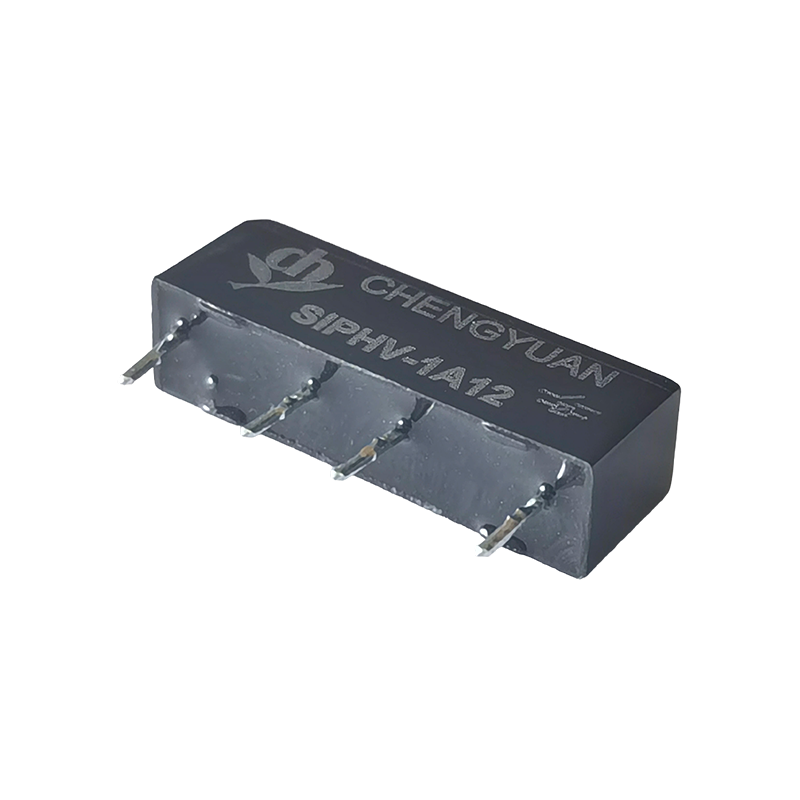

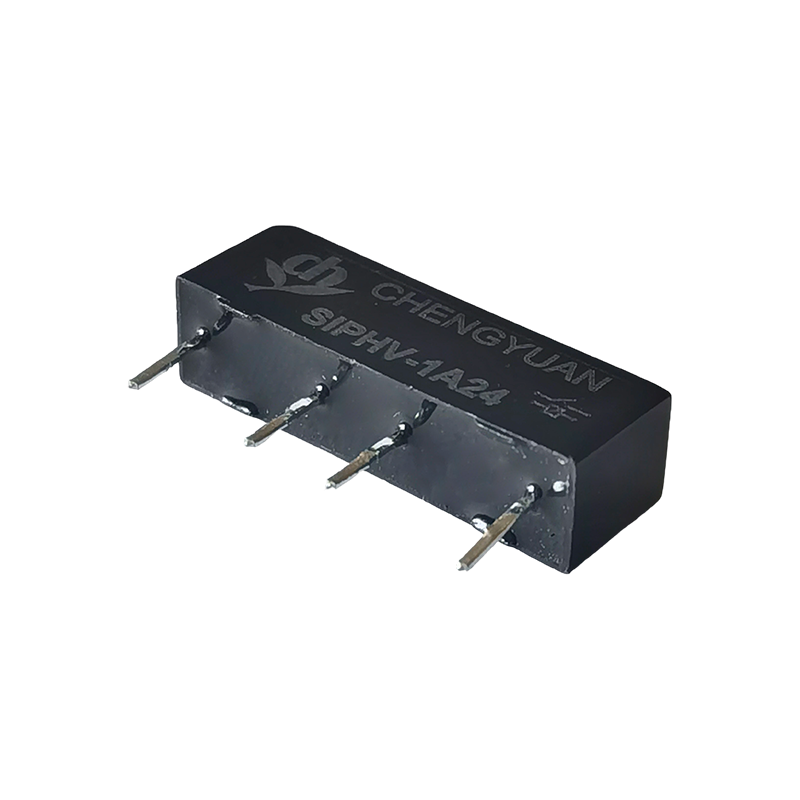

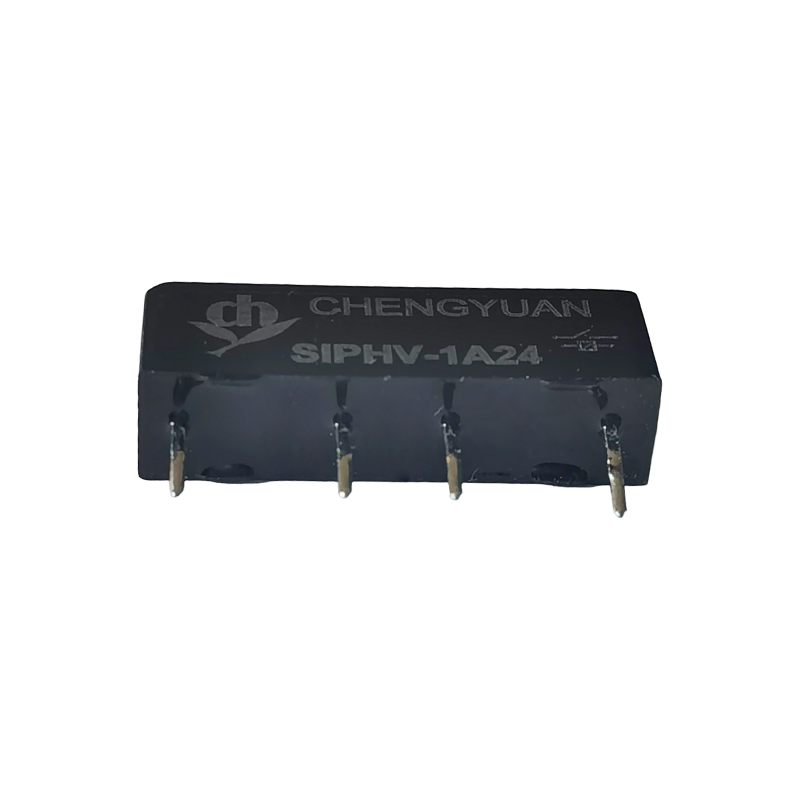

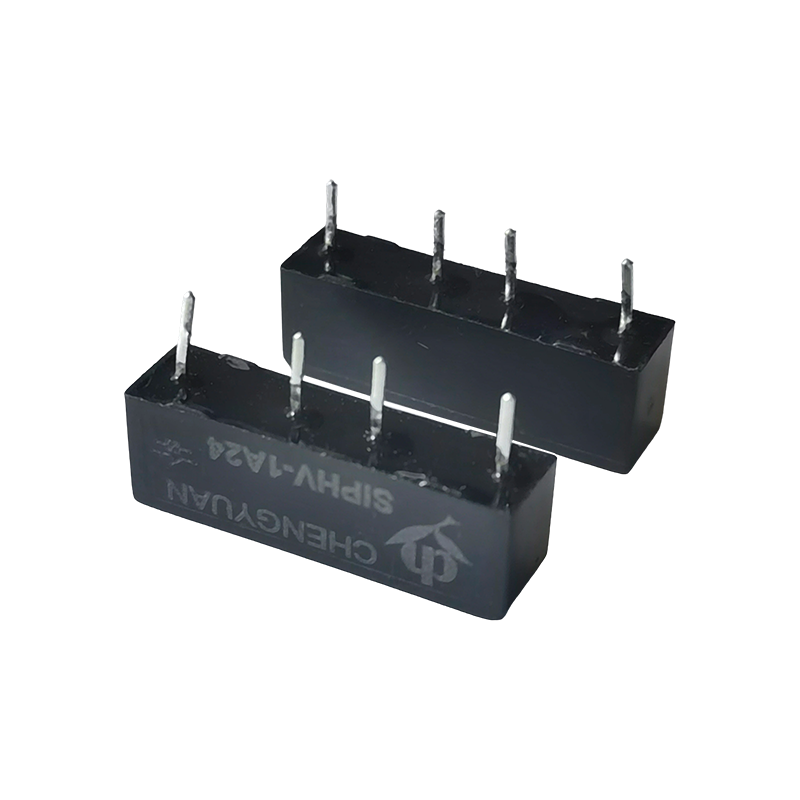

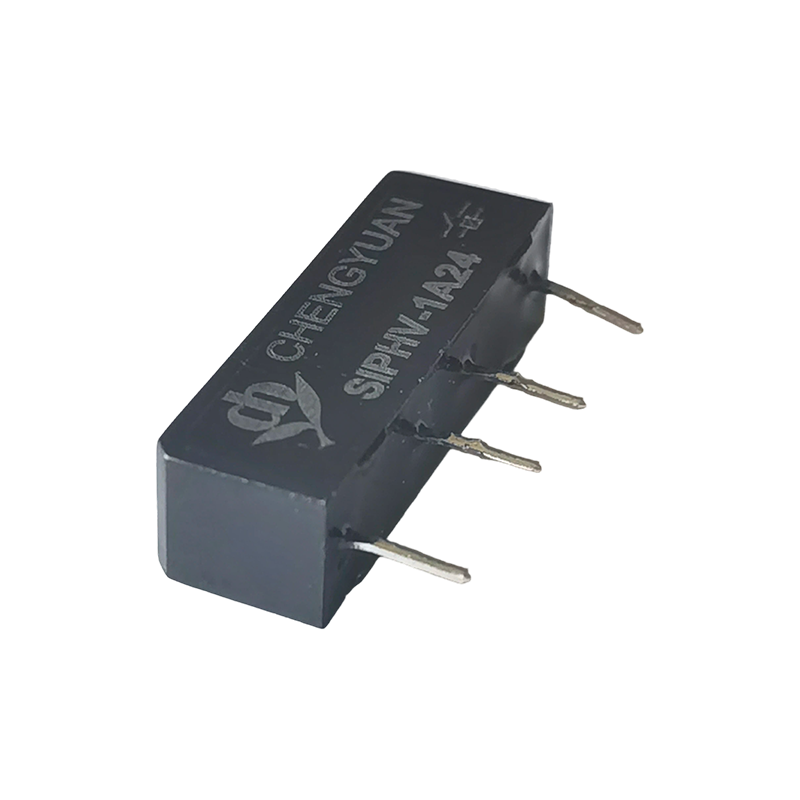

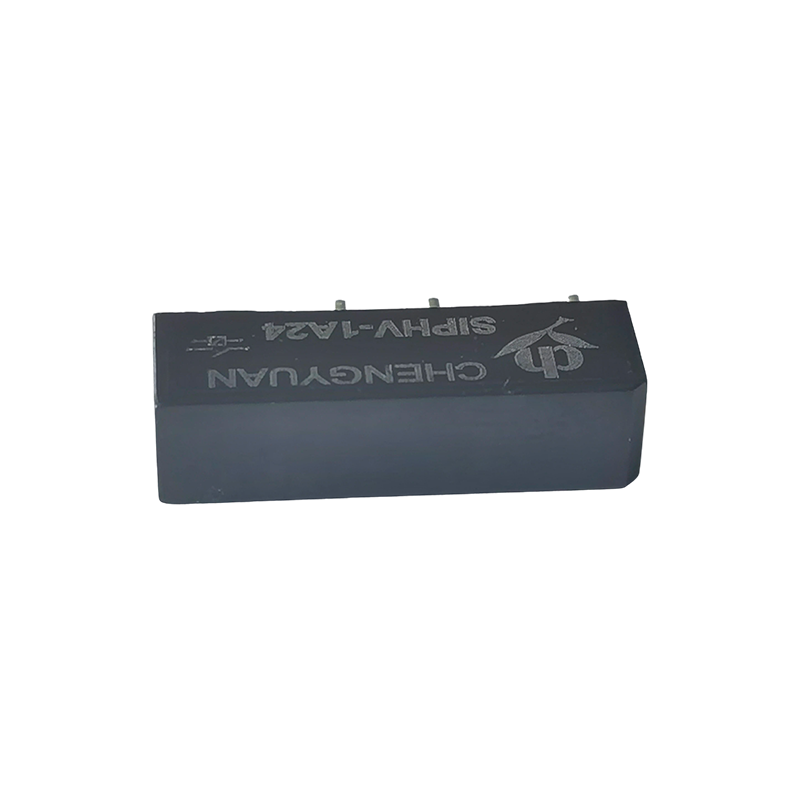

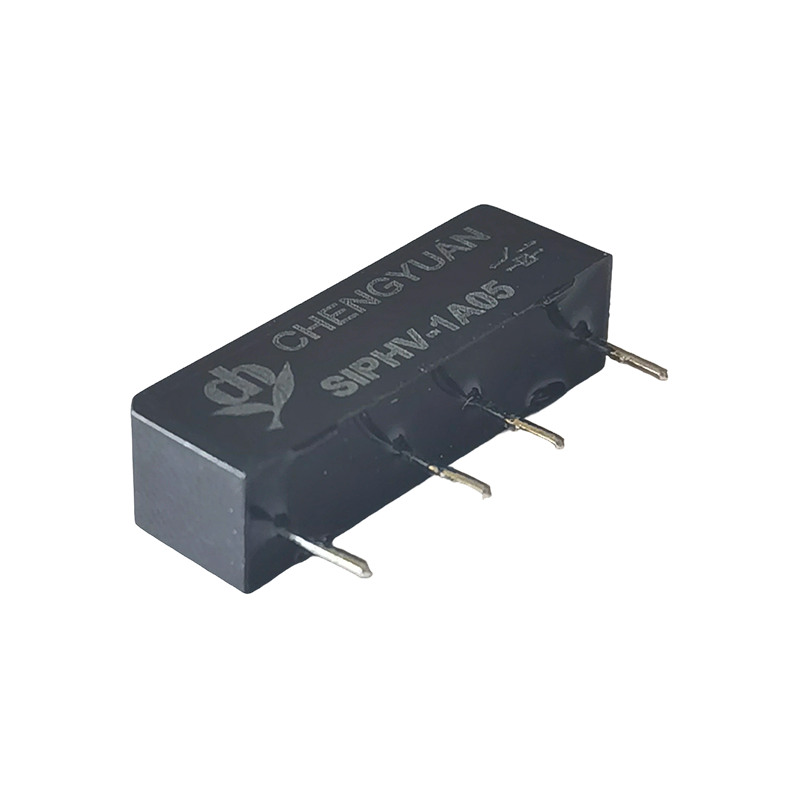

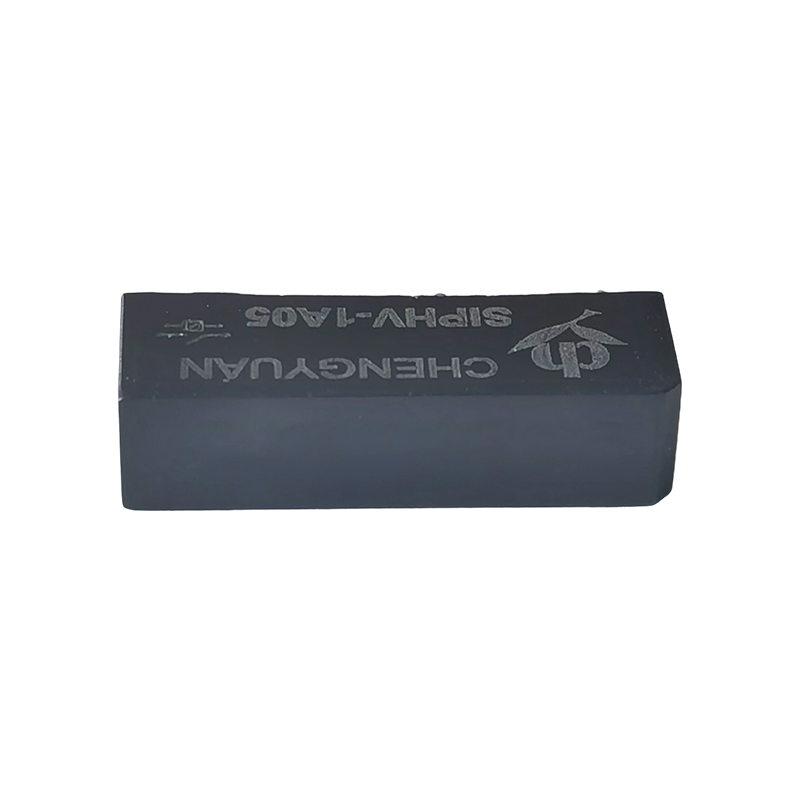

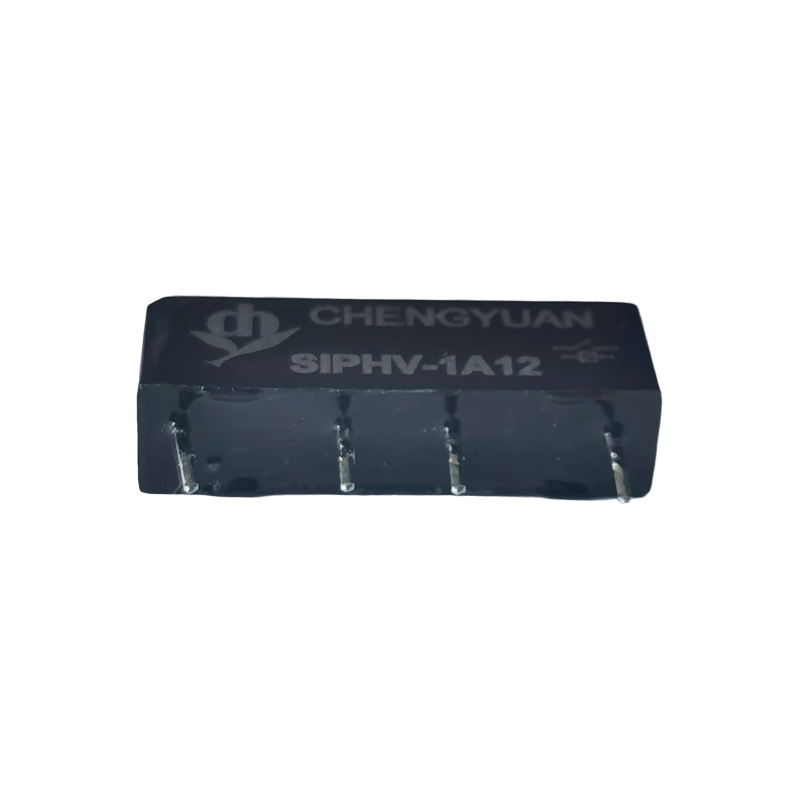

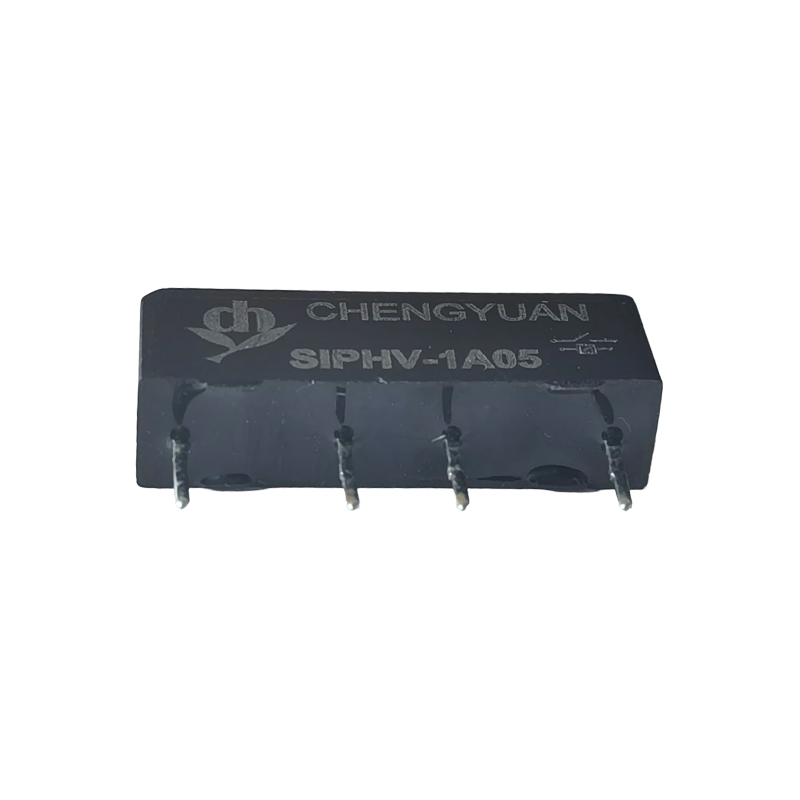

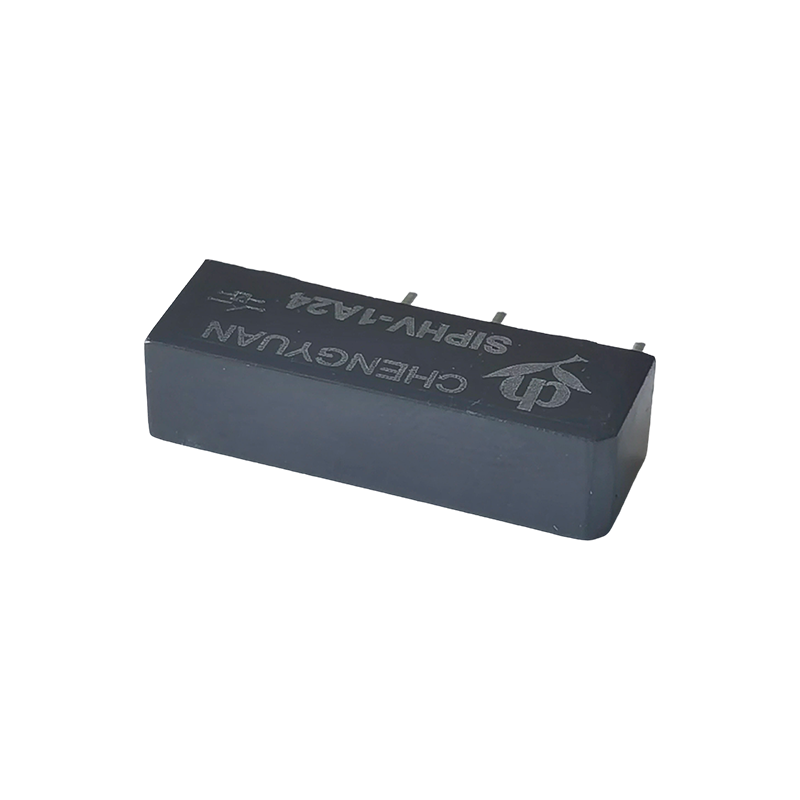

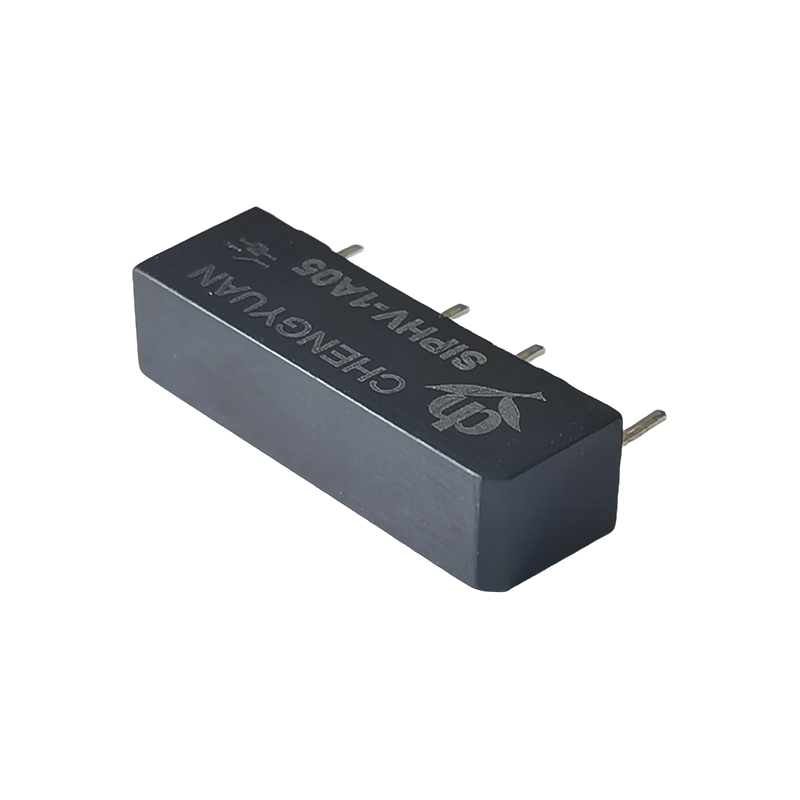

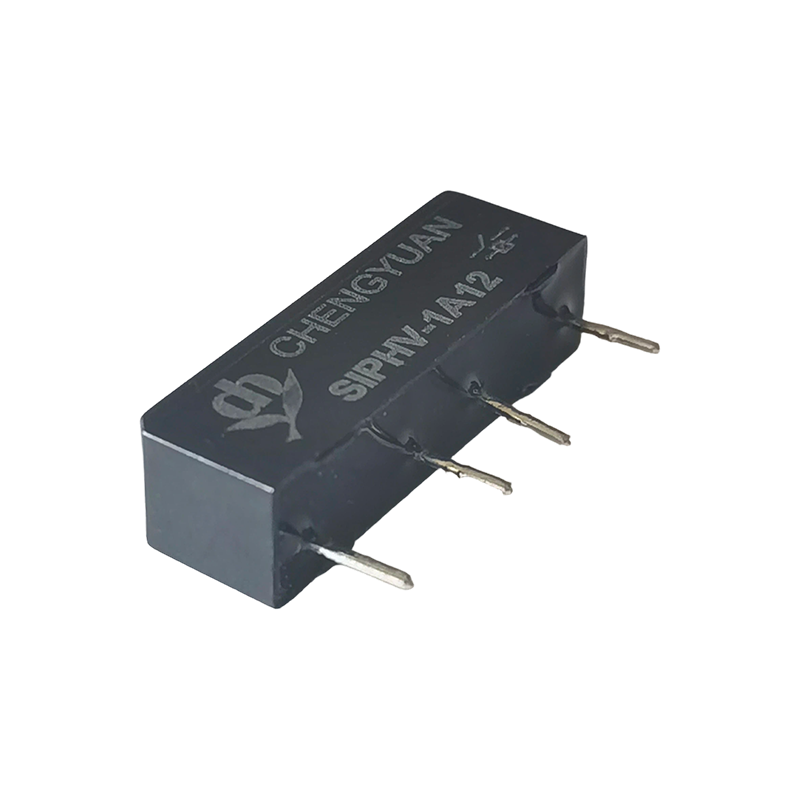

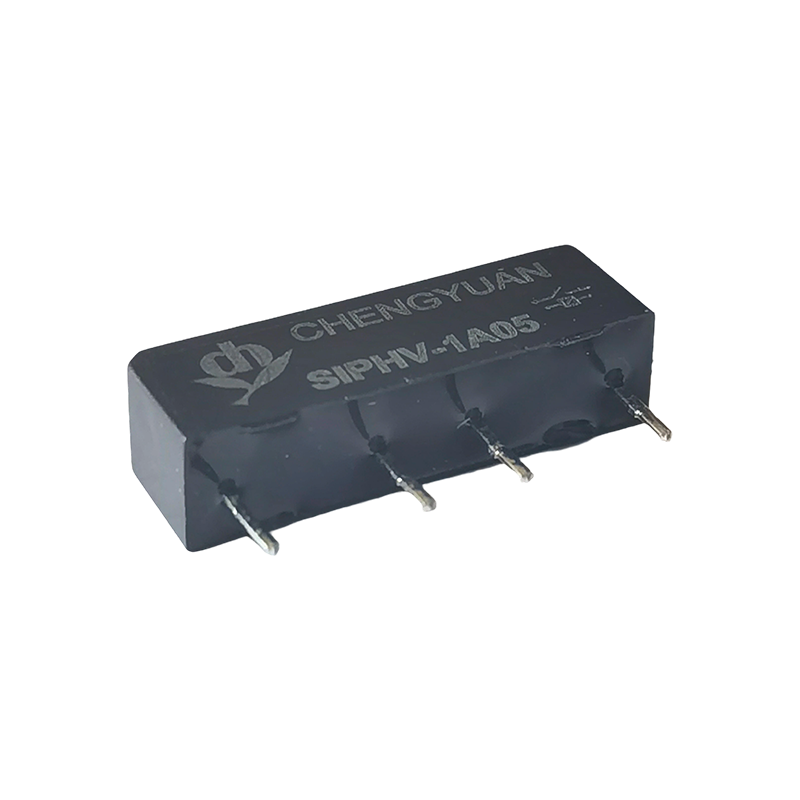

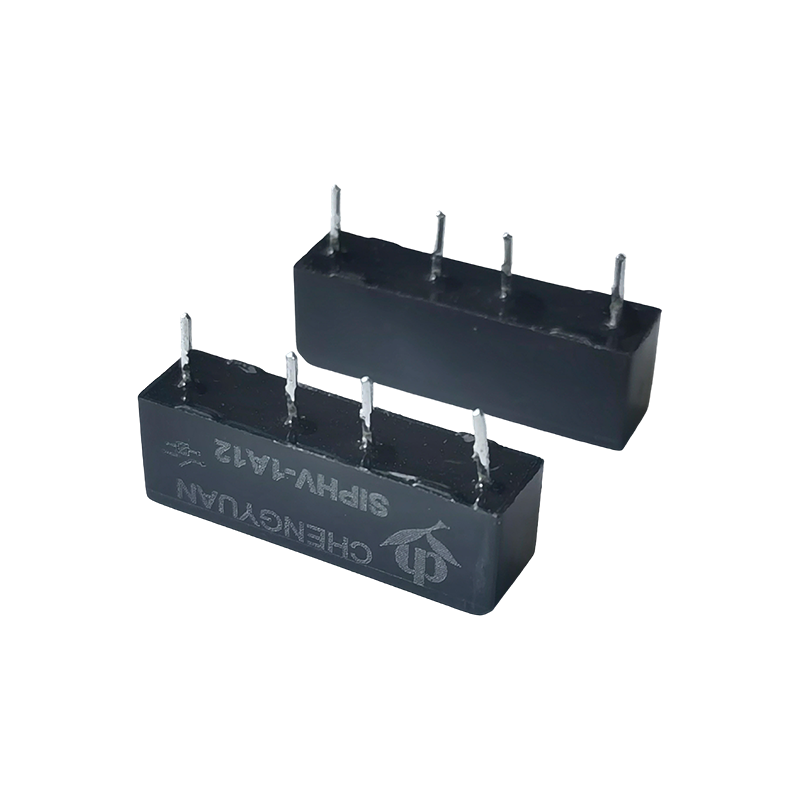

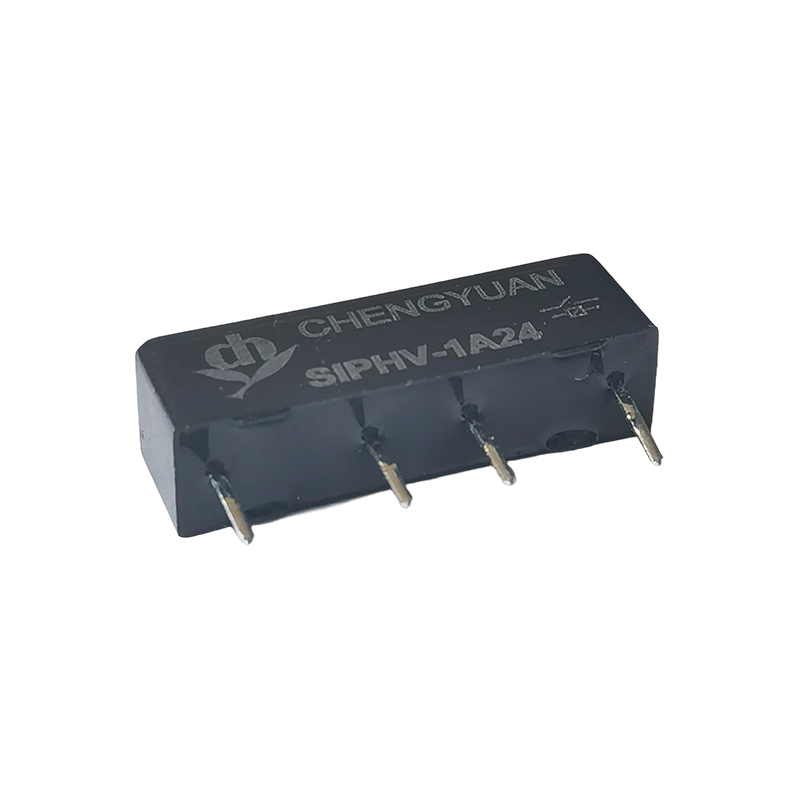

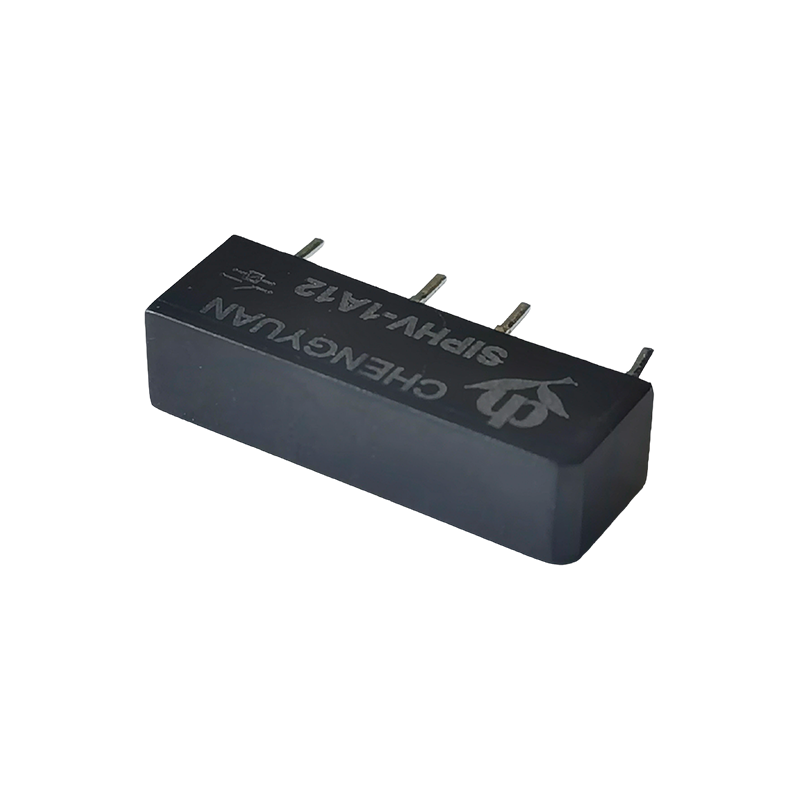

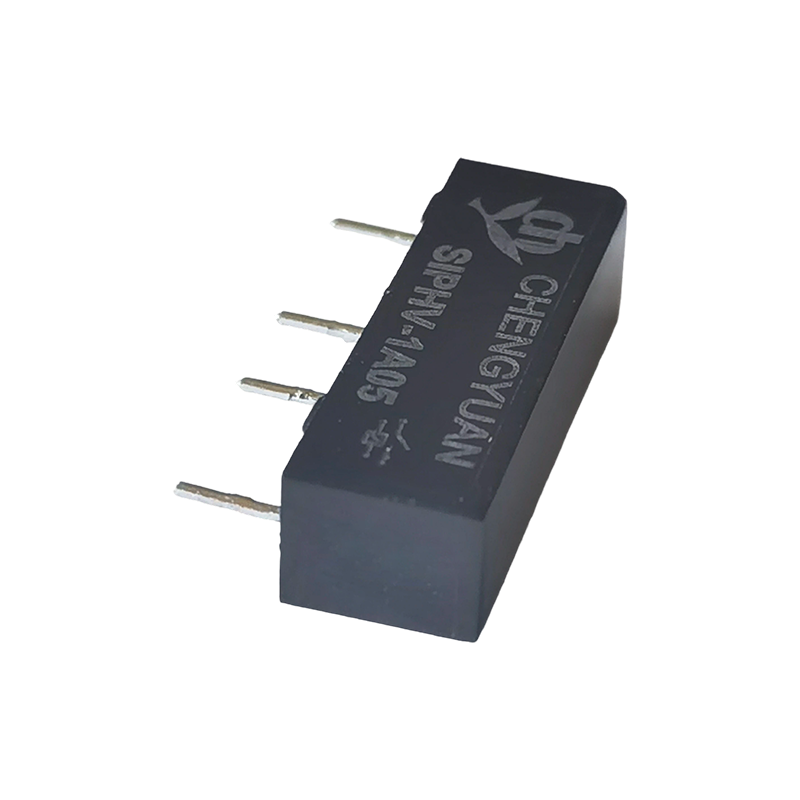

Termékjellemzők:
Ultra-nagy feszültségellenállás: Maximális névleges feszültség 4KVDC-ig, amely 1000VAC csúcs/VDC terhelést képes elviselni, messze meghaladja a tipikus relék feszültségellenállási szintjét.
Reed kapcsoló technológia: Reed kapcsolót használ központi kapcsolóelemként, amely gyors kapcsolási sebességet, hosszú élettartamot és alacsony érintkezési ellenállást kínál.
Miniatűr csomagolás: A kompakt SIP (Single In-line Package) kialakítás jelentősen megtakarítja az áramköri lapon a helyet, megkönnyítve a nagy sűrűségű szerelést.
Közvetlen NYÁK-szerelés: Kifejezetten NYÁK lapokhoz tervezve, biztonságos forrasztást és automatizált gyártásra való alkalmasságot biztosítva.
Alacsony energiafogyasztás: A tekercs feszültsége 3VDC és 24VDC között, könnyen integrálható különféle alacsony feszültségű vezérlőáramkörökbe.
Tipikus alkalmazások:
Nagyfeszültségű vizsgálóberendezések: tesztelő műszerekben, például feszültségállóság-vizsgálókban és szigetelésvizsgálókban használják a nagyfeszültségű jelek kapcsolására és leválasztására.
Orvosi elektronika: Alkalmas orvosi berendezések nagyfeszültségű vezérlőrészeihez, biztonságos szigetelést biztosítva.
Kommunikációs berendezés: A kommunikációs rendszerekben nagyfeszültségű leválasztást vagy kapcsolást igénylő áramköri modulokban használatos.
A precíziós mérőműszerek a nagy pontosságú mérőrendszerek nagyfeszültségű jelkapcsolásának kulcselemei.
Ipari automatizálás: Jelátvitelre és nagyfeszültségű vezérlőáramkörök védelmére használják.
| Kapcsolatfelvételi értékelés |
| Kapcsolatfelvételi megállapodás | 1A. |
| Kapcsolatfelvételi értékelés | 100 W (max. kapcsolási feszültség 350 VDC, 300 VAC) |
| Max kapcsolási feszültség | 1000VAC csúcs/VDC |
| Max kapcsolási áram | 1,0A |
| Max szállítóáram | 2,5A |
| Várható élettartam | 5VDC 10mA 5X108 Ops 1KVDC 1mA 1X105 Ops |
| Tekercs paraméter |
| Tekercs feszültség (VDC) | Tekercs ellenállás Ω±10% | Normál áram (mA) | Kioldó feszültség VDC (min.) (a névleges feszültség 8%-a) | Felvevő feszültség VDC (max.) (a névleges feszültség 75%-a) |
| Értékelt | Max |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Figyelem: 1. A névleges tekercsfeszültségnél kisebb tekercsfeszültség használata veszélyezteti a relé működését.
2, A felvevő és kioldó feszültség csak tesztelési célokat szolgál, és nem használhatók tervezési kritériumként.
| Működési feltétel |
| Érintkezési ellenállás | 150 mΩ |
| Áttörési feszültség | Tekercs az érintkezőkhöz | 4000VDC |
| Kapcsolaton keresztül | 4000VDC |
| Szigetelési ellenállás | Kapcsolatok megnyitása 1X1011Ω MIN. Érintkezők a tekercshez 1X1011Ω MIN. |
| Kapacitás | A nyitott érintkezőn keresztül | 1,0pF |
| Nyissa meg a tekercs érintkezőjét | 2,0pF |
| Működési idő | 1,0 ms |
| Kiadási idő | 0,25 ms |
| Üzemi hőmérséklet | -40 ℃ - 85 ℃ |
| Tárolási hőmérséklet | -40 ℃ - 105 ℃ |
| Forrasztási hőmérséklet | 5 mp. max 260℃ |

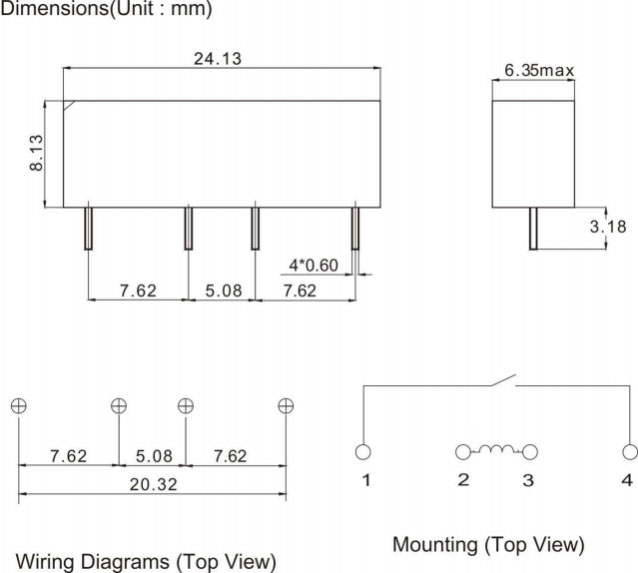

Méretek (mm)
| Rendelési információk |
| SIPHV - 1A 12 1 3 |
| 1. Cikkszám: SIPHV 2. Kapcsolatfelvételi űrlap: 1A 3. Tekercs névleges feszültsége (VDC): DC: 5,12,24 |
