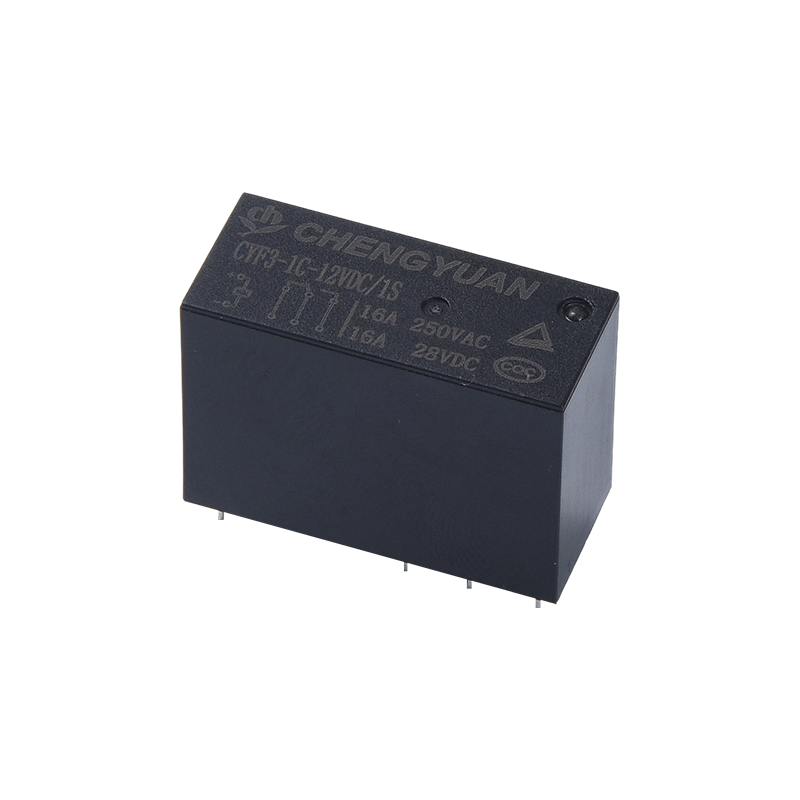

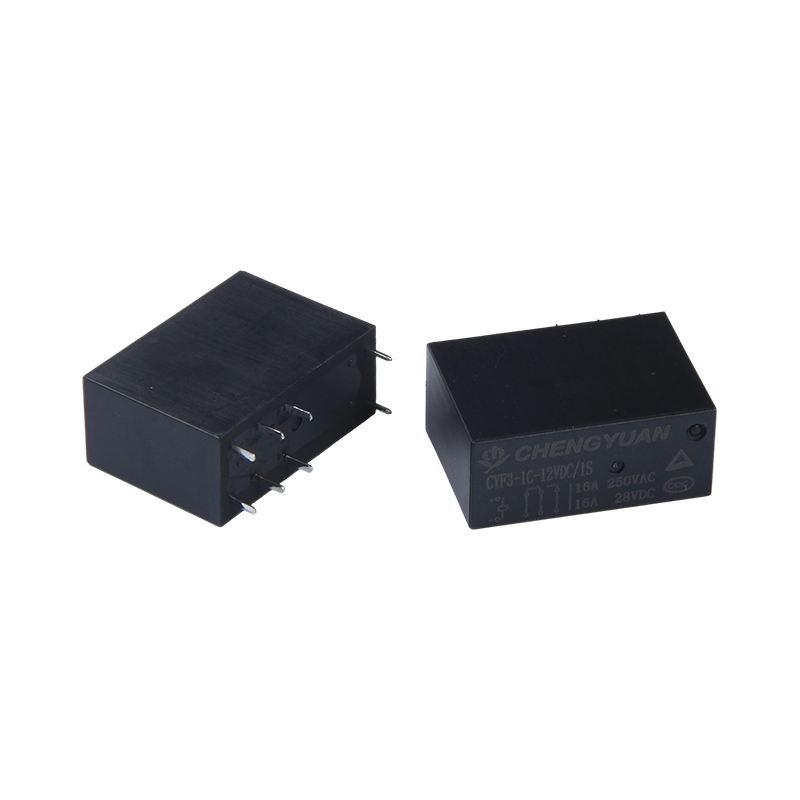

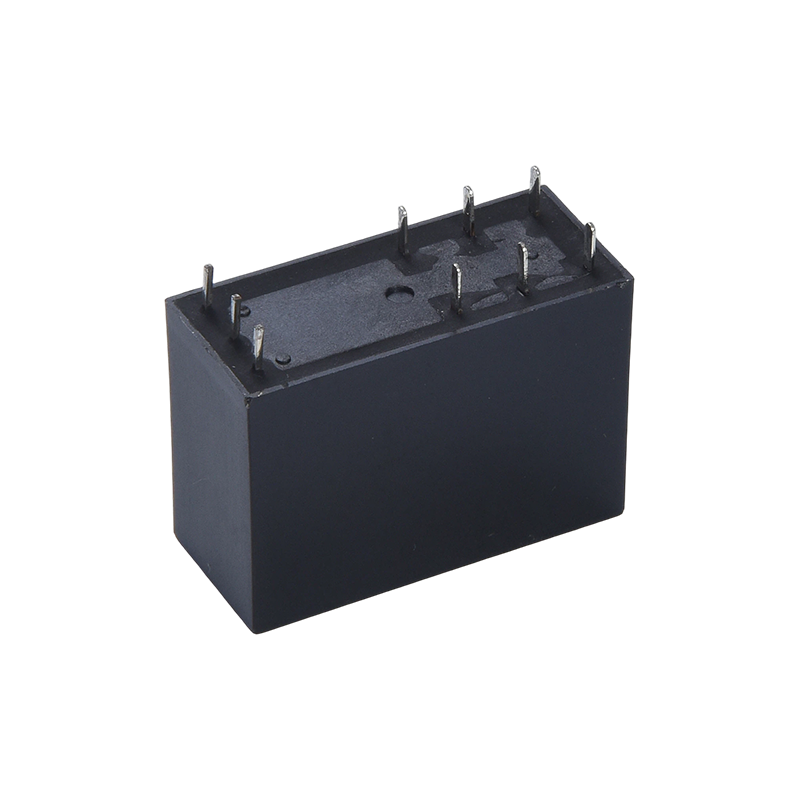

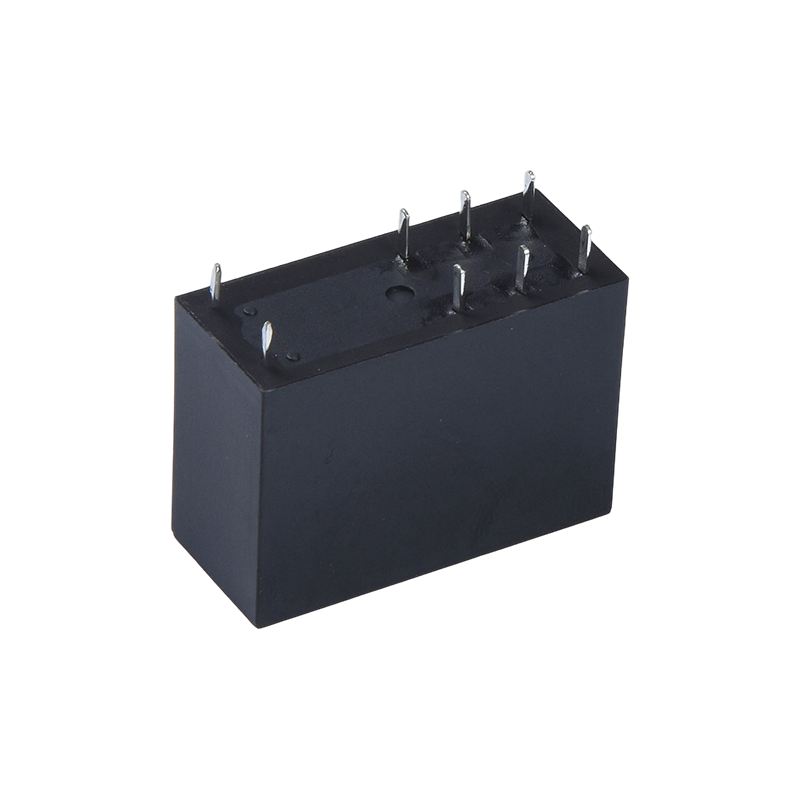

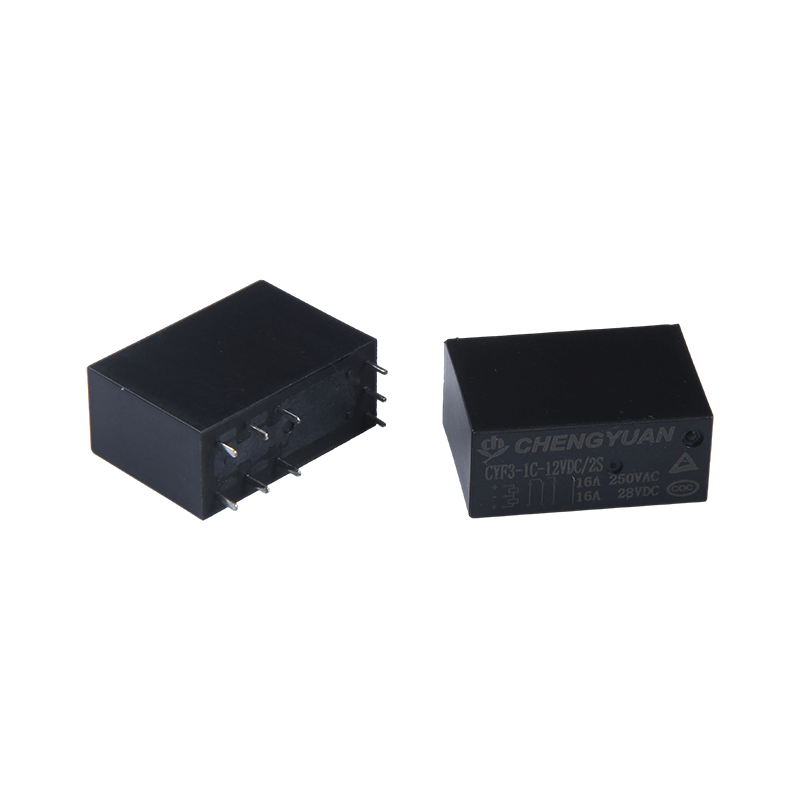

I. A termék felépítése és telepítési jellemzői
1. Magfelépítés: Mágneses reteszelő szerkezetet alkalmaz, amely biztosítja, hogy az aktuális állapot megmaradjon a vezérlőoldali tápellátás eltávolítása után is, így nulla teljesítményű kapcsolás érhető el.
2. Telepítési jellemzők: Kis méret, nagy sűrűségű telepítési forgatókönyvekhez alkalmas, hatékonyan megtakarítva a PCB kártya helyét;
3. Automatizált összeszereléshez illeszthető: A szerkezeti kialakítás kompatibilis a szabványos telepítési folyamatokkal, megkönnyítve a tömeges összeszerelést és javítva a gyártás hatékonyságát.
II. Alkalmazható forgatókönyvek
1. Kommunikációs berendezés: Alkalmas különböző kommunikációs eszközök áramköri kapcsolására és vezérlésére, biztosítva a stabil jelátvitelt;
2. Biztonsági berendezések: Alkalmas biztonsági felügyelethez, riasztórendszerekhez és egyéb biztonsági berendezésekhez, amelyek nagy megbízhatóságával és feszültségállóságával biztosítják a biztonságos működést.
3. Irodai berendezések: Irodai berendezések, például nyomtatók és fénymásolók belső áramkörének vezérlésére használják;
4. Háztartási gépek: Alkalmas terhelésszabályozásra és áramkör-kapcsolásra háztartási készülékekben, például légkondicionálókban és mikrohullámú sütőkben.
III. Alapvető előnyei
1. Nagy terhelhetőség: 17A érintkező kapcsolási kapacitás, közepes és nagy teljesítményű berendezések vezérlési igényeihez, szélesebb alkalmazási körrel;
2. Nagyfeszültségű ellenállás: 5000 V feszültségellenállás, javítja a biztonságot összetett áramköri környezetben;
3. Rugalmas telepítés: Kis méret a nagy sűrűségű telepítéshez, belső teret takarít meg;
4. Alacsony energiafogyasztás és hosszú távú megőrzés: A mágneses reteszelő szerkezet nulla teljesítményű kapcsolást és hosszú távú állapotmegőrzést tesz lehetővé, csökkentve az energiafogyasztást.
5. Hiteles tanúsítás: TUV és CQC tanúsítvánnyal rendelkezik, csökkentve a meghibásodás kockázatát és javítva a megbízhatóságot.
Kapcsolatfelvételi adatok lehetőségre
| Írja be | CYA |
| Kapcsolatfelvételi anyag | Ezüstötvözet |
| Érintkezési ellenállás | max. 100 mΩ (1A 16VDC-nél) |
| Névleges terhelés (rezisztív terhelés) | 10A250VAC |
| Max. kapcsolóáram | 15A |
| Max. kapcsolási feszültség | 250VAC |
| Max. kapcsolóáram | 2500VA |
| Min. kapcsolási terhelés | 6V 1A |
Jellemzők
| Működési idő (névleges tekercsfeszültség mellett) | 8 ms max. ( nincs dióda) |
| Kiadási idő | 5 ms max. ( nincs dióda) |
| Szigetelési ellenállás | Min. 1000 MΩ (500 VDC-n) |
| Dielektromos szilárdság | Nyitott érintkezők között: 750 VAC, 50/60 Hz 1 percig |
| A tekercs és az érintkező között: 1500 VAC, 50/60 Hz 1 percig |
| Rezgésállóság | Pusztító | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Funkcionális | 10-55 Hz, dupla, 1,5 mm-es amplitúdóval |
| Ütésállóság | Funkcionális | 10G min |
| Pusztító | 10G min |
| Kitartás | Mechanikai tartósság (10800 op./h) | 10 000 000 művelet (szobahőmérsékleten) |
| Elektromos tartósság (360 op./h) | 100 000 művelet (szobahőmérsékleten) |
| Környezeti hőmérséklet | -40 ℃ ~ 85 ℃ (nincs páralecsapódás) |
| Súly | Kb. 8,5 g |
Tekercsadatok (20 ℃-on)
| Névleges feszültség (VDC) | Névleges működő jelenlegi ±10% (mA) | Tekercs ellenállás ±10% (Ω) | Névleges operating hatalom | Működési feszültség (Max.) | Feszültség kioldása (Min.) | Max. megengedett feszültség |
| 3 | 120 | 25 | Körülbelül 0,36 W | a névleges 75%-a feszültség | a névleges 5%-a feszültség | a névleges feszültség 130%-a |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
A fent látható adatok kezdeti értékek. Ne használja a maximális megengedett feszültséget a tekercsen 10 percnél tovább, hogy elkerülje a thd tekercs túlmelegedését.
Vázlat mérete, Bekötési rajz, NYÁK elrendezés (Mértékegység: mm)
Jellegzetes görbék
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 5 6 7 8
1: Típus: CYA
2: Pólusok száma: 1-1 pólus
3: Kapcsolatfelvételi megállapodás: C C-től ; H A-tól; B B-től
4: Névleges feszültség: 3,5,6,9,12,18,24,48VDC
5: Ház színe: T -fehér; H-fekete; L-Blue 6: tekercs teljesítménye: D-0,45 W L-0,36 W
7: Védőszerkezet: S-Flux-álló,
SH- Lezárt típusú mosható
8: Speciális paraméter: Nincs szabványos típus
Betű vagy szám - Különleges követelmény
(1): A fluxusbiztos relék nem használhatók olyan szennyező anyagokkal környezetben, mint a H2S, SO2, NO2, por stb.
(2): A víztisztítás vagy a felületkezelés nem javasolt, miután a folyasztószerálló reléket a nyomtatott áramköri lapra szerelték.
(3): Az ügyfélspecifikus követelményeket (XX) cégünk értékeli, majd jellegzetes szimbólumokkal jelöli.
