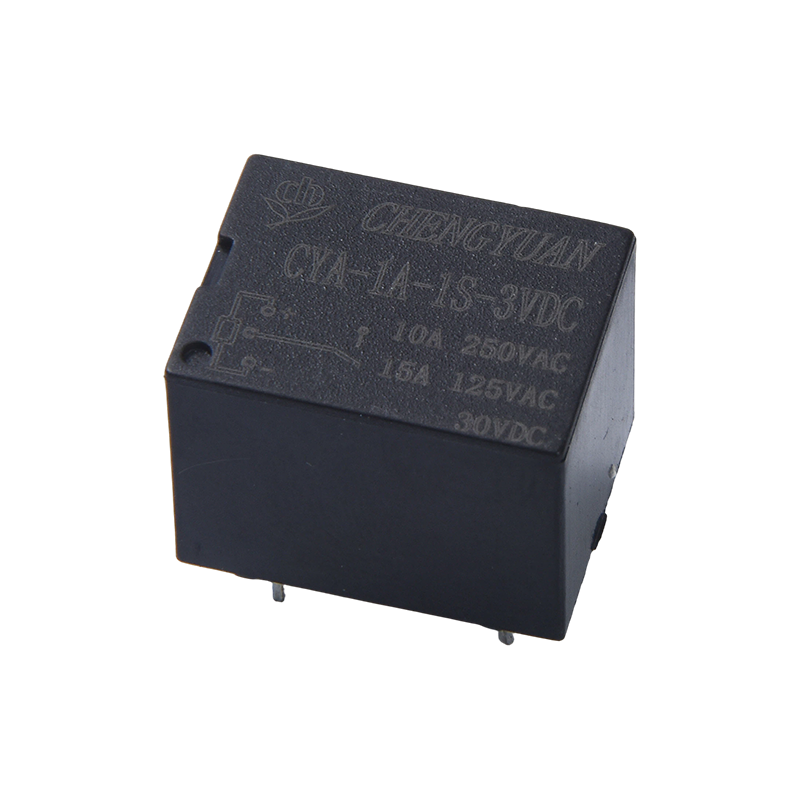

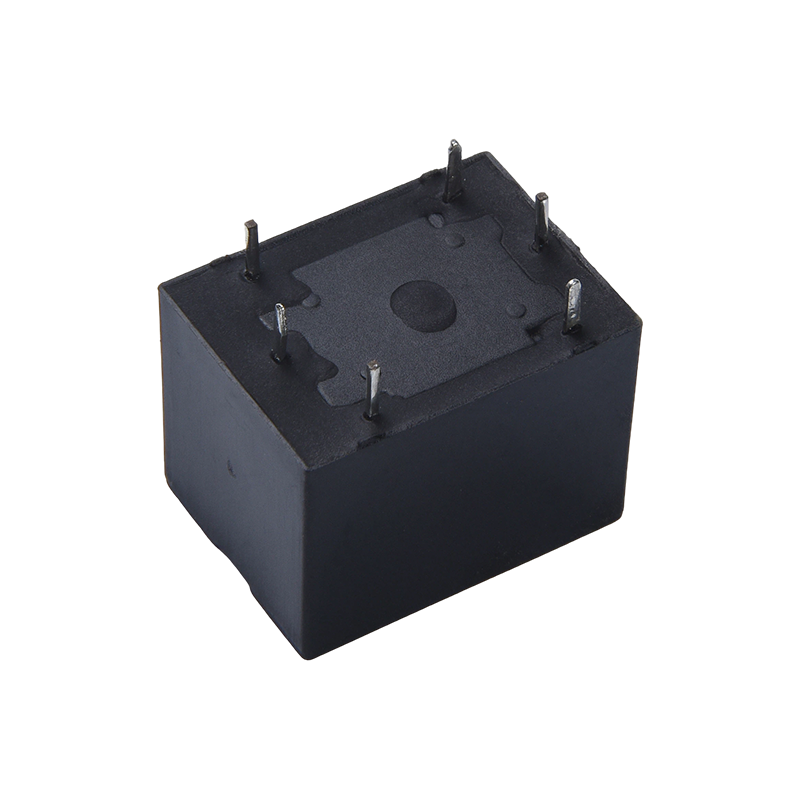

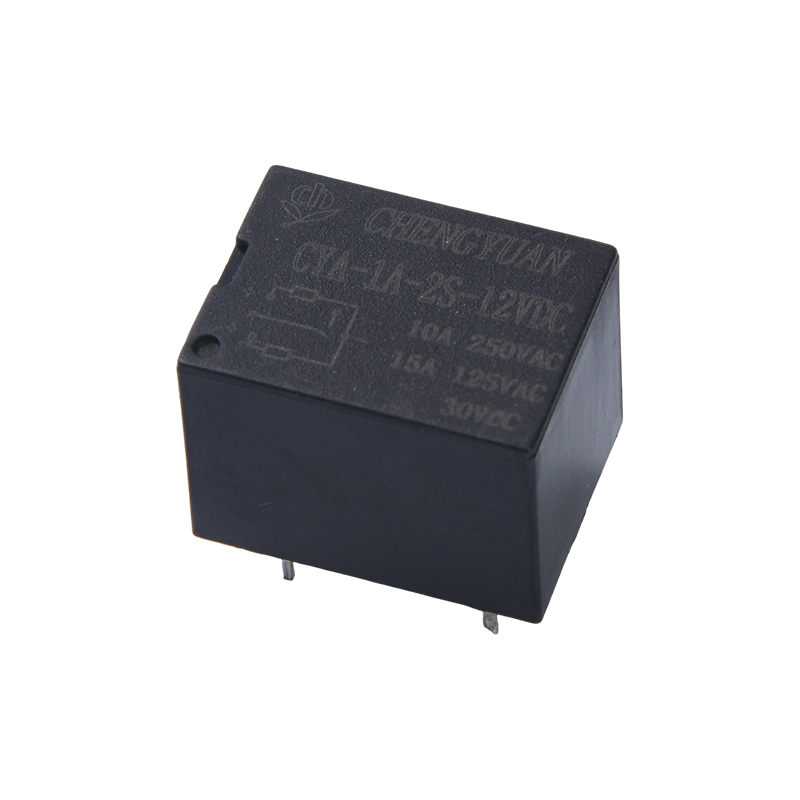

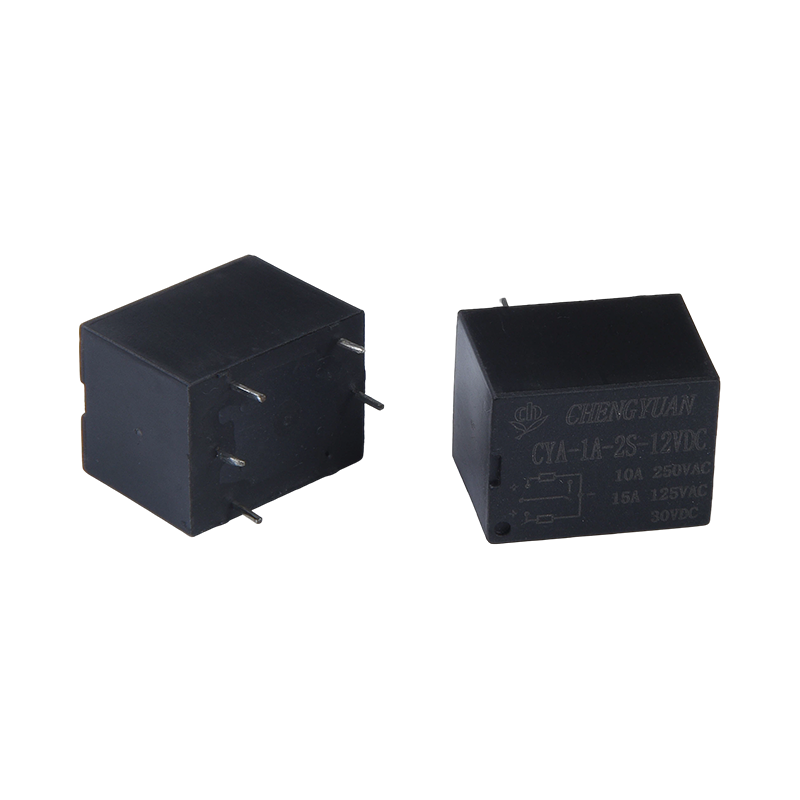

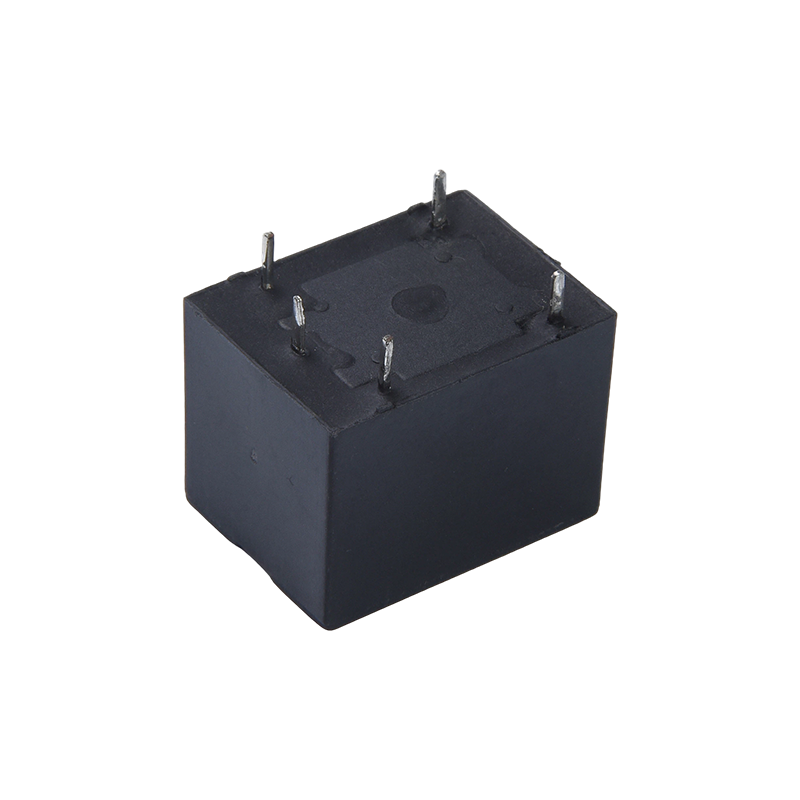

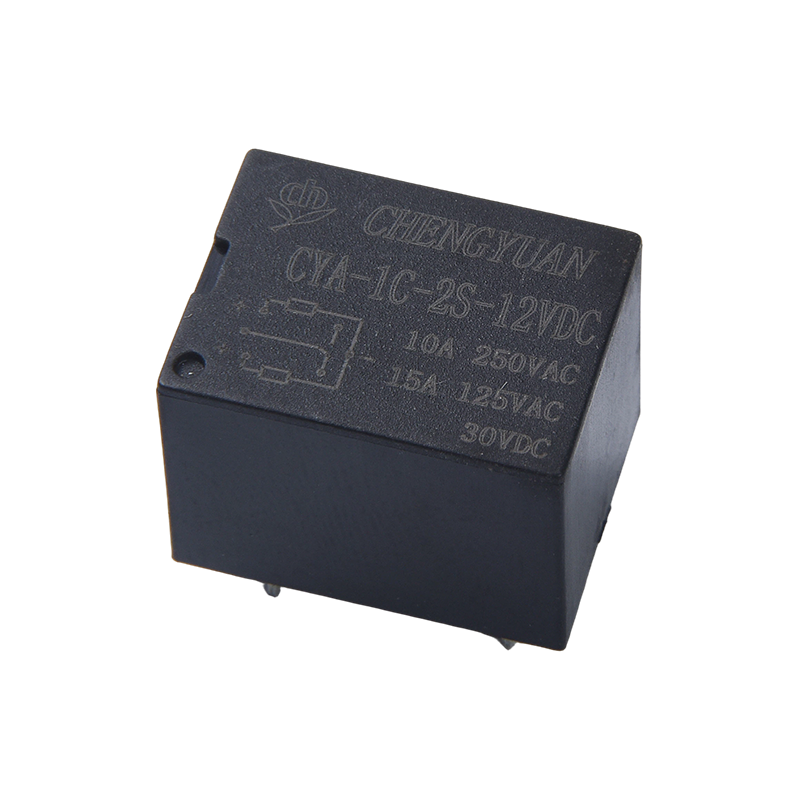

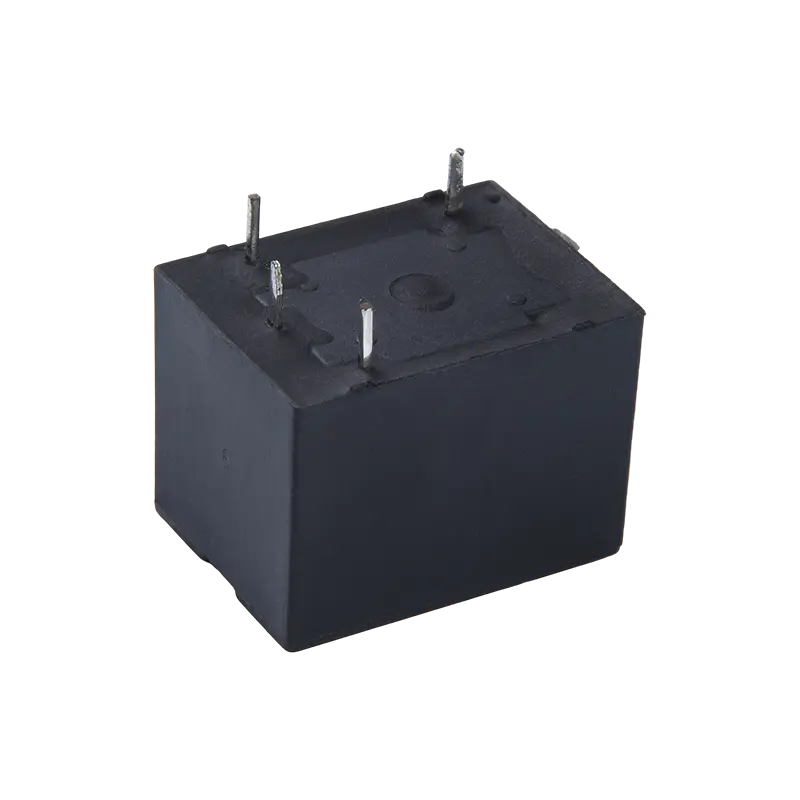

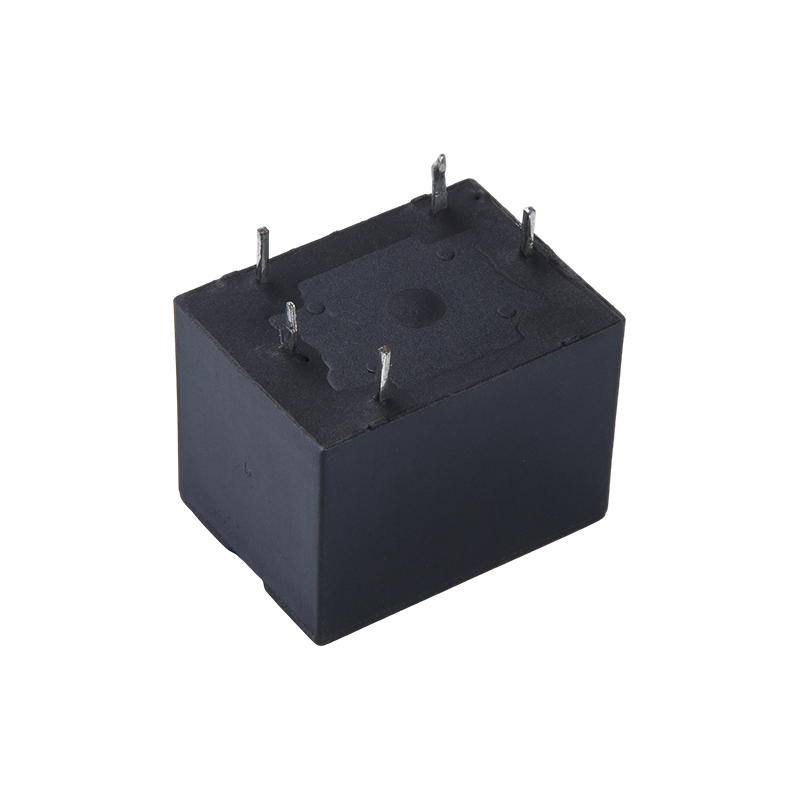

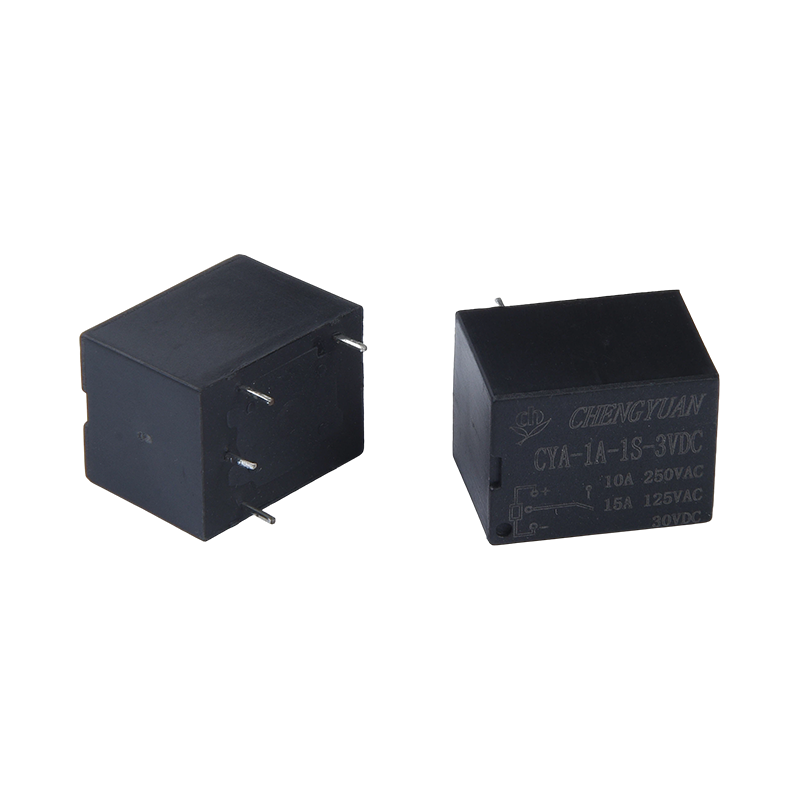

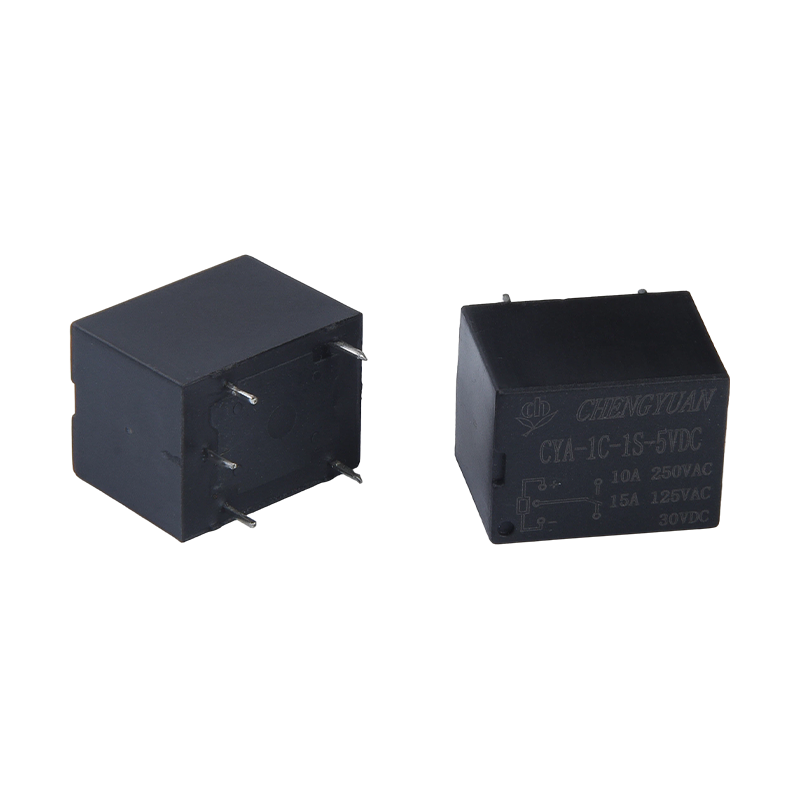

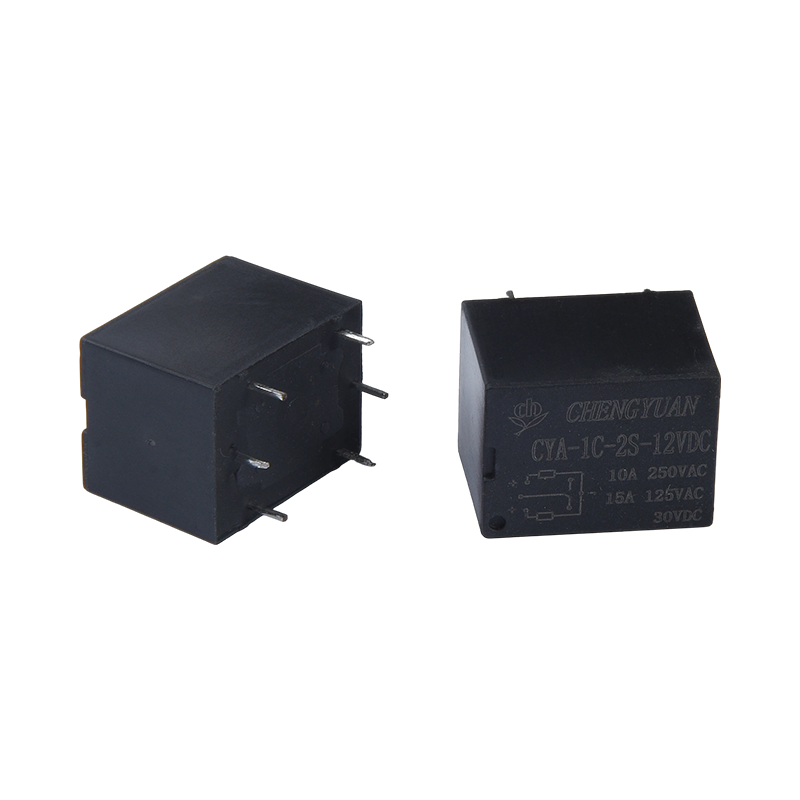

I. Jellemzők
1. Kapcsolatfelvételi űrlap: Egy normál nyitott és egy váltó érintkezési űrlapot biztosít, hogy megfeleljen a különböző áramkör-tervezési követelményeknek.
2. Telepítési jellemzők: Szabványos nyomtatott áramköri csapokat használ a PCB egyszerű felszereléséhez, alkalmas automatizált összeszerelési folyamatokhoz;
3. Csomagolási lehetőségek: Kétféle csomagolási lehetőség áll rendelkezésre: műanyag zárású és forrasztásálló, a különböző környezetvédelmi követelményeknek megfelelően.
4. Magfelépítés: Egytekercses vagy kéttekercses mágneses reteszelő szerkezetet használ az áramkimaradás utáni állapot hosszú távú megőrzéséhez.
II. Alapfunkciók és alkalmazható forgatókönyvek
1. Alapfunkció: Nulla teljesítményű áramköri kapcsolást ér el, automatikus kapcsolást és jelleválasztást biztosít, és a vezérlő tápellátás kikapcsolása után is fenntartja az aktuális állapotot, alkalmas hosszú távú tartási alkalmazásokra.
2. Smart Grid Field: Alkalmazható olyan forgatókönyvekre, mint például a villamosenergia-fogyasztás és a távirányítós kapcsolók, lehetővé téve az alacsony fogyasztású, precíz vezérlést;
3. Új energiamező: Új energetikai berendezésekben, például szoláris inverterekben használható, stabil áramköri állapotot biztosítva.
4. Ipari és otthoni területek: Alkalmas ipari automatizáláshoz, intelligens otthonokhoz, világításvezérléshez és egyéb forgatókönyvekhez;
5. Műszerezési terület: Különböző műszerek és mérők áramköri vezérlőkapcsolataira alkalmazható. III. Az alapvető előnyök kihasználása
1. Nulla energiafogyasztás Előny: Áramkimaradás után is fenntartja az aktuális állapotot, nulla energiafogyasztású kapcsolást ér el, alacsony fogyasztású alkalmazásokhoz.
2. Nagy érintkező kapcsolási kapacitás: 15A érintkező kapcsolási terhelés, közepes és nagy teljesítményű vezérlési igényekhez;
3. Rugalmas telepítés és kiválasztás: Ultra-kis méret, szabványos PCB érintkezők és többféle csomagopció, alkalmas sűrű telepítéshez és különböző környezetekhez;
4. Környezetvédelmi megfelelőség: Megfelel az RoHS szabványoknak, megfelel a környezetbarát termékekre vonatkozó követelményeknek;
5. Erős jelenet-specifikusság: Különösen alkalmas távirányítóhoz és hosszú távú karbantartási forgatókönyvekhez, kiemelkedő sokoldalúsággal és praktikussággal.
Kapcsolati paraméterek
| Kapcsolattartó konfigurációja | 1A | 1C |
| Érintkezési ellenállás | 100 mΩ (1A 6VDC) |
| Kapcsolattartó anyag | AgSnO2, AgCdO |
| Érintkező terhelés (ellenállás) | 10A 277VAC/28VDC |
| Maximális kapcsolási feszültség | 277VAC / 30VDC |
| Maximális kapcsolási áram | 15A | 10A |
| Maximális kapcsolási teljesítmény | 2500VA |
| Mechanikai tartósság | 1×10⁷ ciklus |
| Elektromos tartósság | 5×10⁴ ciklus |
| Paraméter | Specifikáció |
| Szigetelési ellenállás | 100MΩ (500VDC) |
| Dielektromos ellenállási feszültség | Az érintkező és a tekercs között | 1500 VAC 1 percig |
| A Névjegyek megnyitása között | 750 VAC 1 percig |
| Működési idő (névleges feszültség mellett) | ≤5 ms |
| Kioldási idő (névleges feszültség mellett) | ≤5 ms |
| Döbbenet | Stabilitás | 100 m/s² (10 g) |
| | Erő | 1000 m/s² (100 g) |
| Rezgés | 10 Hz ~ 55 Hz, 1,5 mm dupla amplitúdó |
| Páratartalom | 35%~85% relatív páratartalom |
| Hőmérséklet tartomány | -40°C ~ 85°C |
| Terminál típusa | PCB típus |
| Súly | Körülbelül 10g |
| Csomagolás típusa | Műanyag tömítésű, forrasztásálló típus |
Megjegyzések:
(1) Az összes fenti érték kezdeti érték;
Shengyuan Relay
Tekercs paraméterei
| Névleges tekercsteljesítmény | Single Coil ≤550 mW |
| Dual Coil ≤750mW |
Tekercs specifikációs táblázat 23℃
| Névleges feszültség (VDC) | Feszültség beállítása/visszaállítása (VDC) | Impulzus szélessége (ms) | Kettős tekercs ellenállás (Ω±10%) | Egytekercses ellenállás (Ω±10%) |
| 5 | ≤3,80 | ≥50 | 47/47 | 45 |
| 6 | ≤4,50 | ≥50 | 100/100 | 100 |
| 9 | ≤6,80 | ≥50 | 227/237 | 225 |
| 12 | ≤9.00 | ≥50 | 193/305 | 310 |
| 18 | ≤13,5 | ≥50 | 900/900 | 900 |
| 24 | ≤18,0 | ≥50 | 1060/1370 | 1160 |
Biztonsági tanúsítványok
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TUV | 1A | 7.5A 250VAC cos phi=1 7,5A 14VDC L/R=0ms |
| 1C | 7.5A 250VAC cos phi=1 7,5A 14VDC L/R=0ms |
Rendelési jel példa
Relé modell (1)CYA
Tekercsfeszültség 3 5 6 9 12 18 24 48VDC
Kapcsolatfelvételi űrlap 1A: Egy normál nyitott készlet 1C: Egy kapcsolási készlet
1S tekercsforma: szimpla tekercs 2S: kettős tekercs
Érintkezőanyag T: AgSnO2, Nincs: AgCdO
Megjegyzések: (1) Káros gázokat, például H2S, SO2, NO2 stb. tartalmazó környezetben ajánlott műanyag tömítésű termékek használata, és a tényleges használat során végezzen vizsgálatokat és igazolásokat; ha nincs szükség általános tisztításra, akkor ajánlott
Javasoljuk, hogy előnyben részesítsék a folyasztószerálló termékeket;
(2) Ez a termék környezetbarát termék. Kérjük, rendeléskor jelölje meg a megfelelő funkciószámot, ahol az (551) az RoHS-megfelelőséget jelzi (az érintkezők kadmiumot tartalmaznak), az (555) pedig az RoHS-megfelelőséget (az érintkezők nem tartalmaznak kadmiumot).
