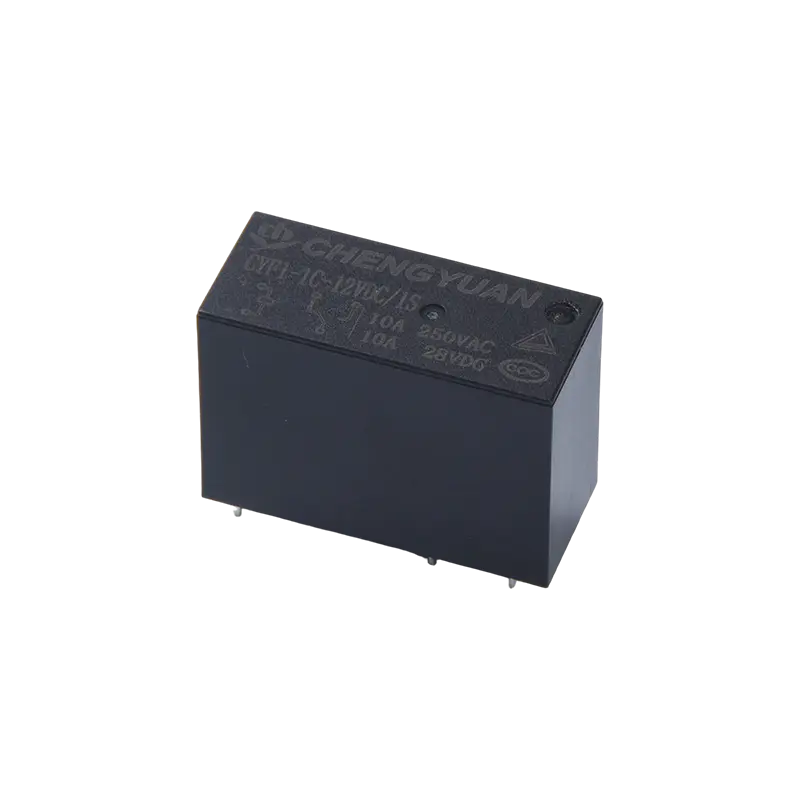

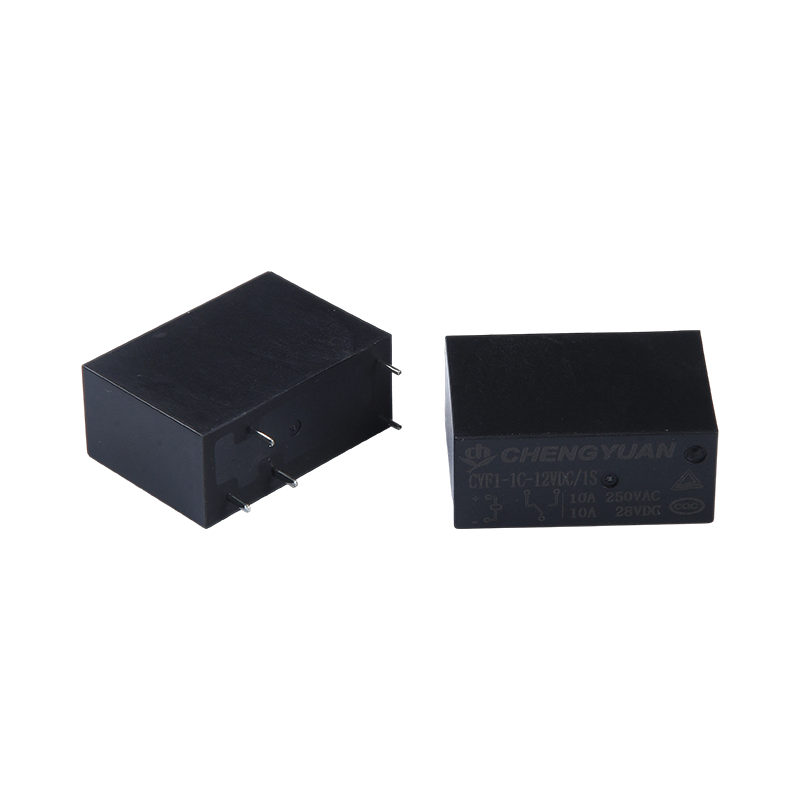

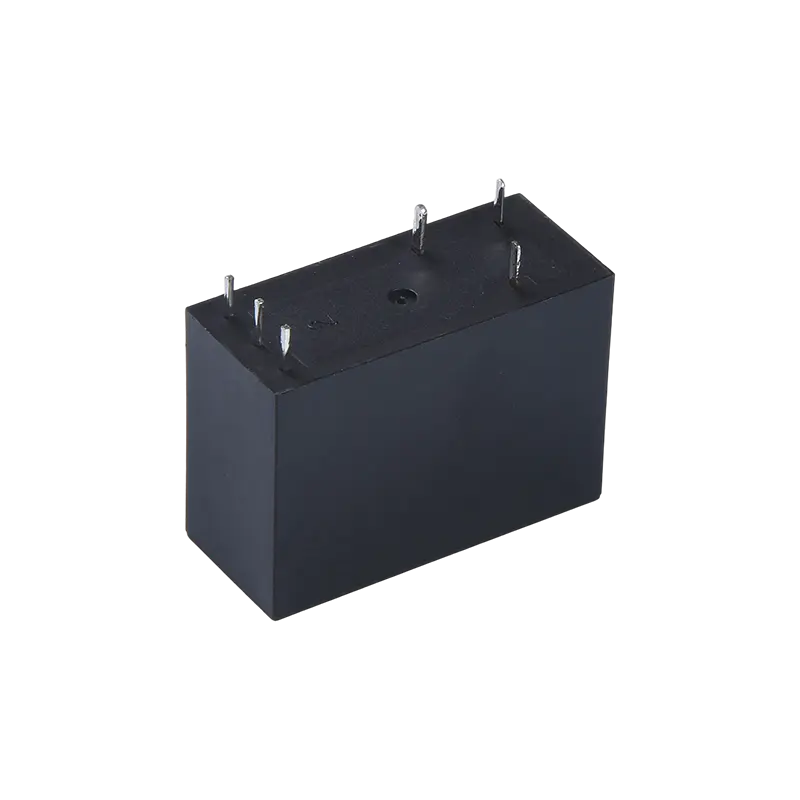

A termék előnyei:
• Nulla statikus energiafogyasztás: A mágneses reteszelés elvét kihasználva az érintkező állapota az aktiválás után folyamatos tápellátás nélkül megmarad, jelentősen csökkentve a rendszer készenléti energiafogyasztását.
• Nagy terhelésű, kompakt kialakítás: 16A maximális érintkező kapcsolási kapacitást ér el egy ultra-kis csomagban, nagy teljesítménysűrűséget kínálva és helyet takarít meg a PCB-n.
• Kikapcsolási állapot memória: Az érintkező pozíciója változatlan marad az áramszünet után, és az eredeti állapot az áramellátás visszaállítása után vezetés nélkül megmarad, alkalmas tartalék áramkörökre vagy biztonsági reteszekre.
Jellemzők:
• Maximum 16A érintkező kapcsolási kapacitás
• Elérhető egypólusú és kétpólusú váltóérintkezős konfigurációkban
• Rendkívül kis méretű, szabványos PCB érintkezők
• Kapható zárt és folyósításmentes kivitelben
• Környezetbarát termék (ROHS-kompatibilis)
• Méretek: (28,9*12,6*20,6)mm
Főbb alkalmazások:
• Intelligens fogyasztásmérők és energiagazdálkodás: Az előre fizetett fogyasztásmérők és intelligens megszakítók távoli kapcsolási vezérlésére használják, alacsony energiafogyasztást biztosítva a mágneses reteszeléssel.
• Energiatakarékos készülékek: Beépítve az olyan készülékek fő teljesítményszabályzójába, mint a légkondicionálók és vízmelegítők, hogy csökkentsék a készenléti energiafogyasztást és megfeleljenek az energiahatékonysági szabványoknak.
• Szünetmentes tápegységek és energiatárolás: UPS-ek és fotovoltaikus inverterek kimeneti kapcsolóáramköreiben használják, biztosítva a rendszer folytonosságát azáltal, hogy fenntartja az állapotot az áramkimaradások idején.
• Biztonsági és tűzvédelmi rendszerek: Riasztórendszerekben és vészvilágítási vezérlőáramkörökben használják, hogy megbízható kapcsolóállapotot biztosítsanak hirtelen áramkimaradás esetén.
Kapcsolati paraméterek
| Kapcsolattartó konfigurációja | 1A/1C | 2A/2C |
| Érintkezési ellenállás | < 50mΩ (1A 6VDC) |
| Kapcsolattartó anyag | AgSnO2, AgCdO |
| Érintkező terhelés (ellenállás) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| Maximális kapcsolási feszültség | 250VAC / 28VDC |
| Maximális kapcsolási áram | 20A/16A/10A | 8A/5A |
| Maximális kapcsolási teljesítmény | 5000VA/480W | 1200VA/150W |
| Mechanikai tartósság | 1×10⁷ ciklus |
| Elektromos tartósság | 1×10⁵ ciklus |
Tekercs paraméterei
| Névleges tekercsteljesítmény - | Single Coil 540mW |
| Kettős tekercs ≦ 1 W (a teljesítmény a specifikációtól függően változik) |
| A tekercs hőmérsékletének emelkedése | 26°C (47°F) névleges feszültség mellett |
| Maximális hőmérséklet | 130°C (266°F) |
Tekercs specifikációs táblázat
| Névleges feszültség (VDC) | Feszültség beállítása/visszaállítása (VDC) | Impulzus szélessége (ms) | Kettős tekercs ellenállás (Ω±10%) | Egytekercses ellenállás (Ω±10%) |
| 1. tekercs | 2. tekercs |
| 3 | ≤2,40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4.00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9,60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19,2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38,4 | ≥50 | 2780 | 2315 | 4267 |
Teljesítményparaméterek
| Szigetelési ellenállás | 100MΩ (500VDC) |
| Dielektromos ellenállási feszültség | Az érintkező és a tekercs között | 5000 VAC 1 percig |
| A Névjegyek megnyitása között | 750 VAC 1 percig |
| Működési idő (névleges feszültségen) | ≤10 ms |
| Kioldási idő (névleges feszültségen) | ≤5 ms |
| Döbbenet | Stabilitás | 100 m/s² (10 g) |
| Erő | 1000 m/s² (100 g) |
| Rezgés | 10 Hz ~ 55 Hz, 1,5 mm dupla amplitúdó |
| Páratartalom | 35%~85% relatív páratartalom |
| Hőmérséklet tartomány | -40°C ~ 85°C |
| Terminál típusa | PCB típus |
| Súly | Körülbelül 10g |
| Csomagolás típusa | Műanyag tömítésű, forrasztásálló típus |
Biztonsági tanúsítványok
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250 VAC 10 28VDC |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TUV | 1A/1C | 16A250VAC cos phi=1 16A 28/R=0ms |
| 1A/1C | 10 250 VAC 10 28VDC |
| 2A/2C | 8A250VAC cos phi=1 8A 28/R=0ms |
Rendelési jel példa
Relé modell CYF
Tekercsfeszültség 5 6 9 12 18 24 48 VDC
1A kapcsolatfelvételi űrlap: egy normál nyitott csoport, 1C: egy konverziós csoport, 2A: két normál nyitott csoport, 2C: két konverziós csoport
1S tekercsforma: szimpla tekercs 2S: kettős tekercs
Érintkezőanyag T: AgSnO2, Nincs: AgCdO
Megjegyzések: (1) Káros gázokat, például H2S, SO2, NO2 stb. tartalmazó környezetben ajánlott műanyag tömítésű termékek használata, és a tényleges használat során végezzen vizsgálatokat és igazolásokat; ha nincs szükség általános tisztításra, akkor ajánlott
Javasoljuk, hogy előnyben részesítsék a folyasztószerálló termékeket;
- Ez a termék környezetbarát termék. Kérjük, rendeléskor jelölje meg a megfelelő funkciószámot, ahol az (551) az RoHS-megfelelőséget jelzi (az érintkezők kadmiumot tartalmaznak), az (555) pedig az RoHS-megfelelőséget (az érintkezők nem tartalmaznak kadmiumot).
Bekötési rajz, rögzítőfurat méretegysége: mm
(1) A termék egyes külső méreteinél nincs megadva mérettűrés. Ha a külső méretek ≤1 mm, a tűrés ±0,2 mm; ha a külső méretek 1-5 mm között vannak, a tűrés ±0,3 mm.
Ha a teljes méret >5 mm, a tűrés ±0,4 mm;
(2) A rögzítőfuratok méretei mérettűrés nélkül ±0,1 mm.
Megjegyzés:
- A mágneses reteszelő relé gyári állapota az alaphelyzetbe állított állapot, de olyan tényezők miatt, mint például a szállítás vagy a relé telepítése közbeni behatás, működési állapotba változhat. Ezért használat közben (tápegység
Csatlakozás után állítsa vissza a műveleti állapotba, vagy szükség szerint állítsa vissza az állapotot.
- Annak érdekében, hogy a mágneses reteszelő relé működjön vagy visszaálljon, a tekercsre adott gerjesztő feszültségnek el kell érnie a névleges feszültséget, és az impulzusszélességnek nagyobbnak kell lennie, mint a működési vagy visszaállítási idő ötszöröse. Nem
Amikor feszültséget ad a műveleti és visszaállító tekercsekre, ne helyezzen feszültséget a tekercsekre hosszú ideig (1 percnél tovább).
- A termék szállítása, tárolása és alkalmazása során tartsa távol a terméket erős mágneses mezőktől, hogy elkerülje az üzemi feszültség változását és a visszaállítási feszültséget.
